序列编辑器
本部分介绍如何使用序列编辑器。用户可在序列编辑器中为不同测量事件配置动作，并对动作进行排序、运行、删除和保存。
|
序列编辑器说明
序列编辑器是在线测量软件中用于配置和管理测量流程的工具。用户可通过其实现流程的灵活编排与自动化控制。该工具支持可视化操作，便于快速配置和优化测量流程，提升测量效率与规范性。
本节主要内容如下：

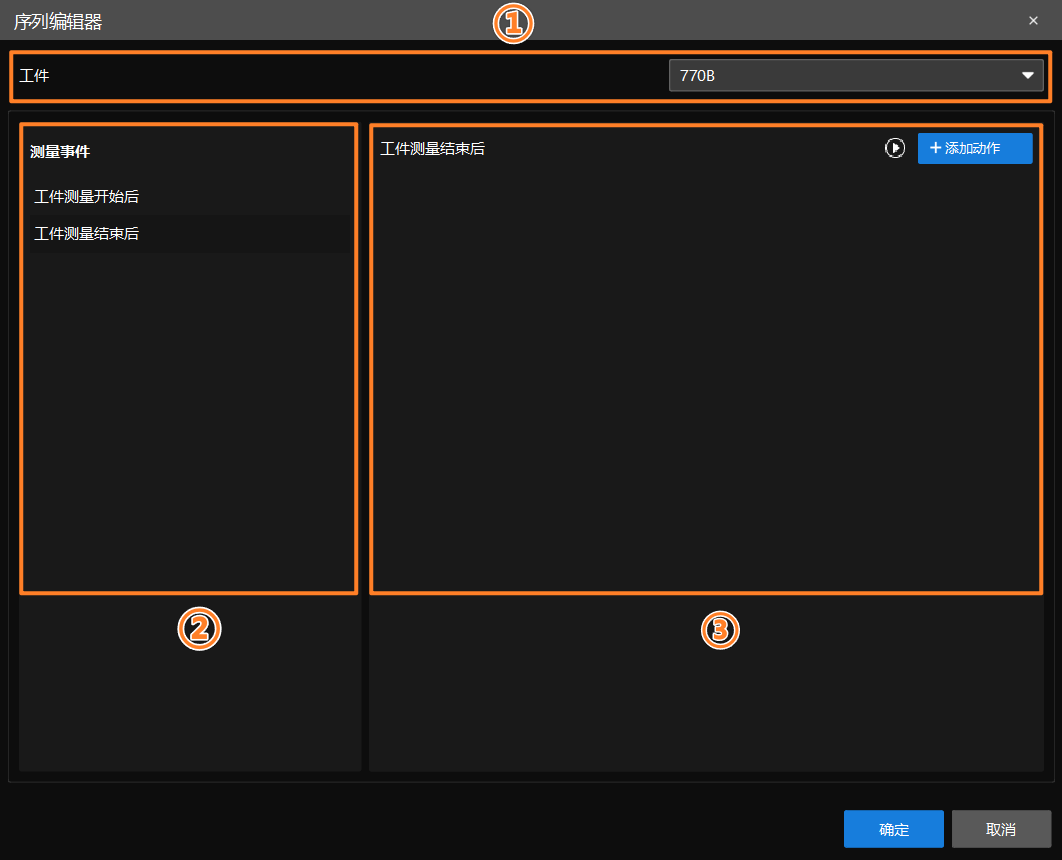

序列编辑器界面说明
序列编辑器界面主要由以下三个部分组成：
| 区域 | 功能说明 |
|---|---|
工件选择 |
用于选择当前需要配置序列的工件，不同工件对应不同的测量任务配置。 |
测量事件 |
用于选择触发序列执行的时机，包括工件测量开始后与工件测量结束后两种类型，不同事件对应不同的可配置动作。 |
动作配置区域 |
在选择测量事件后显示，用于配置具体执行动作。不同测量事件支持的动作类型不同，必须先选择测量事件后才能进行动作配置。 |
| 在打开的序列编辑器窗口中，默认选中当前界面已加载的工件。若当前界面中存在多个工件，可切换到其他工件进行配置。如果当前界面中没有可用工件，序列编辑器按钮不可用。 |
配置测量开始事件动作
在测量事件中选择工件测量开始后，然后点击添加动作。

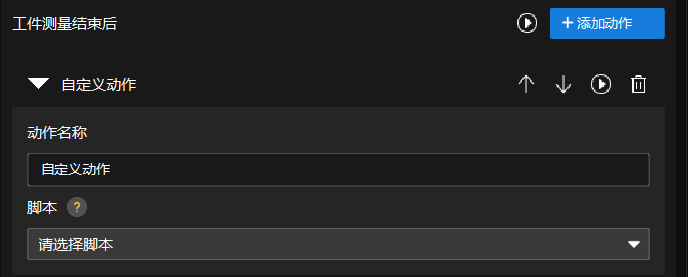

在动作类型中选择自定义动作，并进行如下参数设置：
-
自定义动作名称：用于设置该动作的名称，可根据业务需要自定义。
-
脚本文件：用于选择执行的脚本文件。
完成设置后，点击确定即可保存配置。
脚本文件必须放置在工程目录的 /gems 文件夹中，否则系统无法识别。
|
配置测量结束事件动作
在测量事件中选择工件测量结束后，可在动作中选择如下操作：

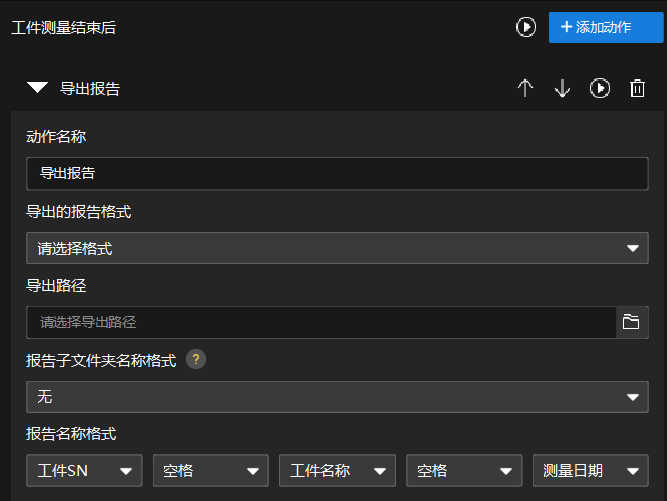

导出报告
在工件测量结束后的动作中选择导出报告，点击后进入导出报告设置界面。
当选择该动作后，动作配置区可设置以下参数：
-
动作名称：默认显示原始动作名称，可按业务需要修改。
-
导出的报告格式：用于选择导出的报告类型。
-
导出路径：用于设置报告文件的导出路径。
-
导出报告子文件夹名称格式：用于设置导出时子文件夹命名规则（例如日期）。
-
导出报告名称格式：用于设置导出文件名规则。
完成设置后，点击确定即可保存配置。
| 报告子文件夹支持以下组织方式：按日期自动创建子文件夹（默认），或不创建子文件夹，所有报告直接存放在导出路径下。 |

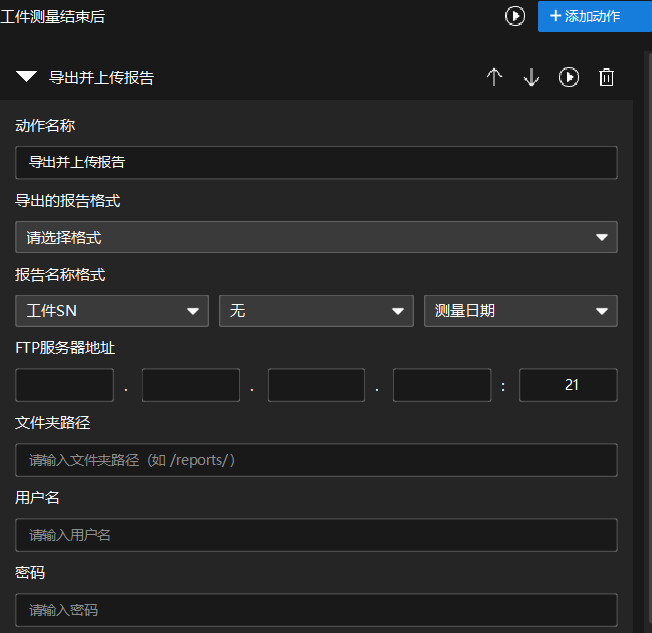

导出并上传报告
在工件测量结束后的动作中选择导出并上传报告，点击后进入设置界面。
当选择该动作后，动作配置区可设置以下参数：
-
动作名称：默认显示原始动作名称，可根据业务需要进行修改。
-
导出的报告格式：用于选择导出的报告类型。
-
报告名称格式：用于设置导出文件的命名规则。
-
FTP服务器地址：用于配置上传目标服务器地址。
-
文件夹路径：用于指定上传到FTP服务器的目标目录路径。
-
用户名：用于登录FTP服务器的账号信息。
-
密码：用于登录FTP服务器的认证密码。
完成设置后，点击确定即可保存配置。
事件和动作操作
序列编辑器支持对事件或动作进行升序、降序、运行和删除等操作。
其中，与动作相关的常见操作如下：
-
运行：点击动作后的运行按钮后，执行该动作。
-
运行结果：当动作参数中不存在空白内容时，运行按钮可用。执行后，动作名称后会显示运行结果，且允许查看详情。
-
运行详情：
-
运行成功时，可查看上次运行时间和运行状态。
-
运行失败时，可查看上次运行时间、运行状态和失败原因。
-
-
删除：点击删除按钮后，会弹出二次确认提示。
-
点击确认后，删除该动作。
-
点击取消或关闭弹窗后，不执行删除操作。
-
保存和关闭
序列编辑器包含确认、取消和关闭按钮。
-
确认：默认不可用，并与动作参数联动。
-
当动作参数中存在空白内容时，确认按钮禁用。
-
当动作参数中不存在空白内容时，确认按钮可用。
-
-
取消：默认可用。点击取消后，不保存当前弹窗中的参数，直接关闭序列编辑器窗口。
-
关闭：默认可用。若当前界面中不存在未保存的内容，点击关闭按钮后，不保存当前弹窗中的参数，直接关闭序列编辑器窗口。
|
如果当前界面中存在未保存的内容，关闭序列编辑器时会弹出二次确认提示。 |
通过上述步骤，用户可完成对序列编辑器的设置。
