创建和修改特征
创建特征
本软件支持创建以下十种特征：圆、槽、圆柱、点、线、平面、矩形、阵列、距离、角度。请根据实际测量需求，确定要创建的特征的类型和数量。
创建圆特征
请按如下步骤创建圆特征：
-
在Mech-Metrics软件配置界面特征选项卡下，单击圆。
-
在创建圆特征对话框中，设置以下信息：
-
设置特征基本信息：根据实际情况设置名称、别名以及基准特征标签。
-
别名：用于关联三坐标系报告中的测量项名称。
-
基准特征标签：本特征作为基准特征时，需要为其设置标签。基准特征标签用于进行几何公差控制。更多信息，请参阅配置几何公差控制项。
-
-

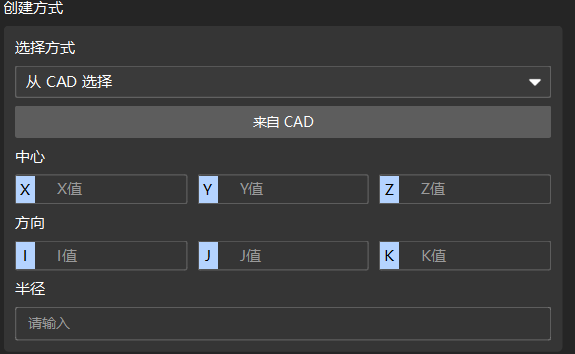

设置创建方式：选择方式默认为从CAD选择，输入中心（X、Y、Z）和半径。
-

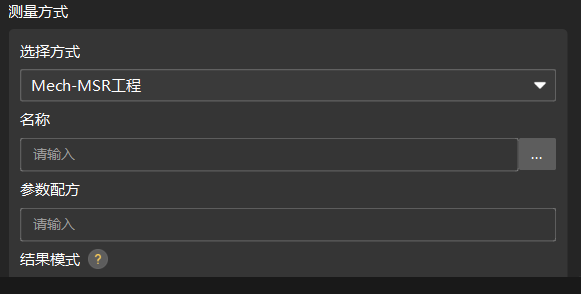

设置测量方式：选择方式默认为Mech-MSR工程，在名称下拉框中选择该特征对应的工程，按需设置参数配方和结果模式。
结果模式：设置特征绑定工程的测量结果的使用方式。
-
共享：当某特征绑定的工程运行结束后，所有绑定该工程的特征将会解析测量结果。
-
独占：当某特征绑定的工程运行结束后，只有触发工程运行的特征才会解析测量结果。
-
-
-
单击确定。
创建槽特征
请按如下步骤创建槽特征：
-
在Mech-Metrics软件配置界面特征选项卡下，单击槽。
-

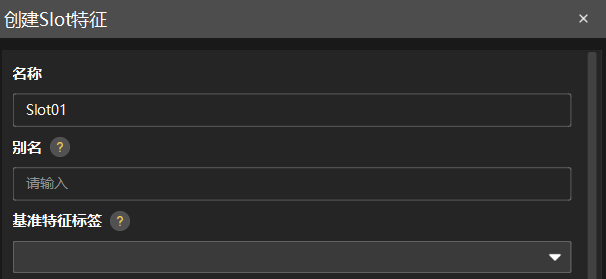

在创建槽特征对话框中，设置以下信息：
-
设置特征基本信息：根据实际情况设置名称、别名以及基准特征标签。
-
别名：用于关联三坐标系报告中的测量项名称。
-
基准特征标签：本特征作为基准特征时，需要为其设置标签。基准特征标签用于进行几何公差控制。更多信息，请参阅配置几何公差控制项。
-
-

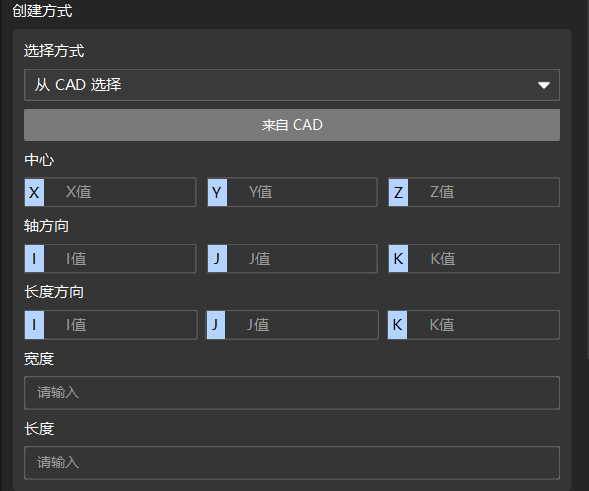

设置创建方式：选择方式默认为从CAD选择，输入中心（X、Y、Z）、宽度和长度。
-

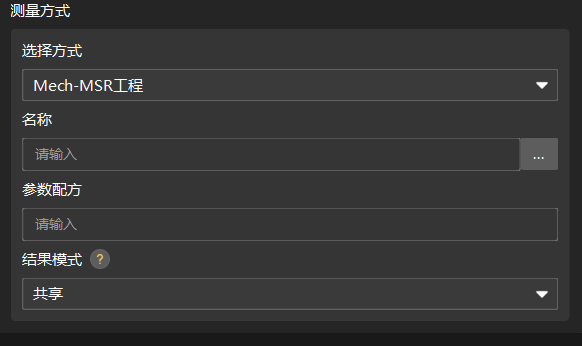

设置测量方式：选择方式默认为Mech-MSR工程，在名称下拉框中选择该特征对应的工程，按需设置参数配方和结果模式。
结果模式：设置特征绑定工程的测量结果的使用方式。
-
共享：当某特征绑定的工程运行结束后，所有绑定该工程的特征将会解析测量结果。
-
独占：当某特征绑定的工程运行结束后，只有触发工程运行的特征才会解析测量结果。
-
-
-
单击确定。
创建圆柱特征
请按如下步骤创建圆柱特征：
-
在Mech-Metrics软件配置界面特征选项卡下，单击圆柱。
-
在创建圆柱特征对话框中，设置以下信息：
-

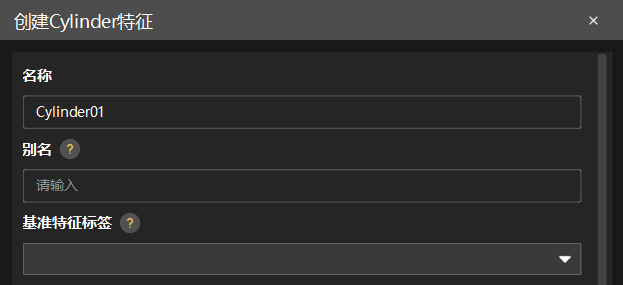

设置特征基本信息：根据实际情况设置名称、别名以及基准特征标签。
-
别名：用于关联三坐标系报告中的测量项名称。
-
基准特征标签：本特征作为基准特征时，需要为其设置标签。基准特征标签用于进行几何公差控制。更多信息，请参阅配置几何公差控制项。
-
-

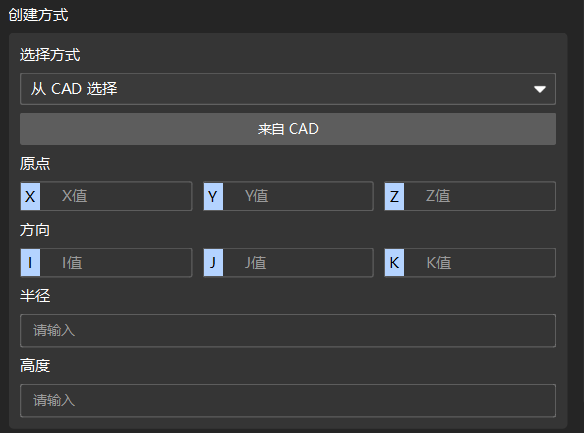

设置创建方式：选择方式默认为从CAD选择，输入中心（X、Y、Z）、半径和高度。
-

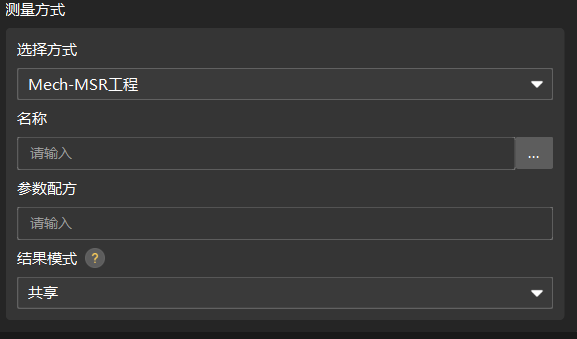

设置测量方式：选择方式默认为Mech-MSR工程，在名称下拉框中选择该特征对应的工程，按需设置参数配方和结果模式。
结果模式：设置特征绑定工程的测量结果的使用方式。
-
共享：当某特征绑定的工程运行结束后，所有绑定该工程的特征将会解析测量结果。
-
独占：当某特征绑定的工程运行结束后，只有触发工程运行的特征才会解析测量结果。
-
-
-
单击确定。
创建点特征
请按如下步骤创建点特征：
-
在Mech-Metrics软件配置界面特征选项卡下，单击点。
-

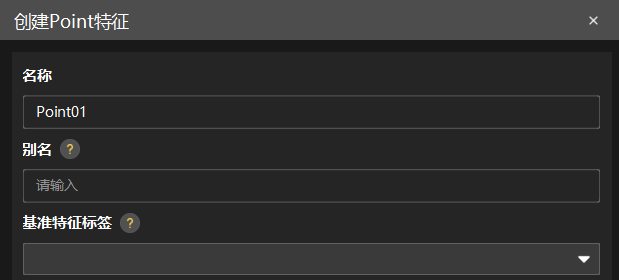

在创建点特征对话框中，设置以下信息：
-
设置特征基本信息：根据实际情况设置名称、别名以及基准特征标签。
-
别名：用于关联三坐标系报告中的测量项名称。
-
基准特征标签：本特征作为基准特征时，需要为其设置标签。基准特征标签用于进行几何公差控制。更多信息，请参阅配置几何公差控制项。
-
-
设置创建方式（二选一）：
-

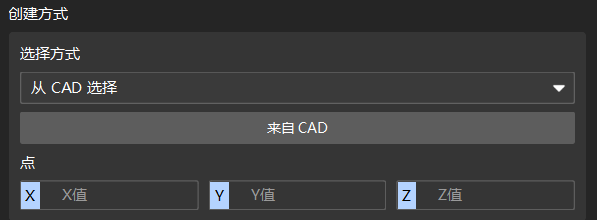

从CAD选择：输入点的坐标（X、Y、Z）。
-

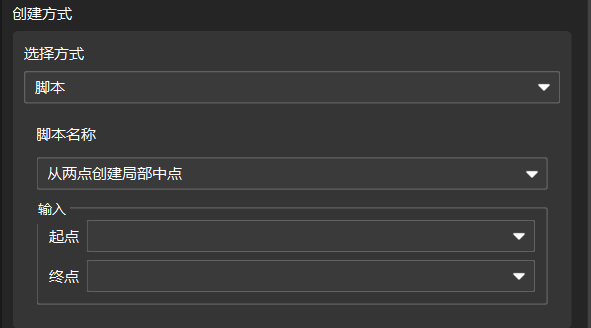

脚本：选择脚本名称，然后输入起点和终点。
-
-
设置测量方式（二选一）：
-
Mech-MSR工程：在名称下拉框中选择该特征对应的工程，按需设置参数配方和结果模式。
结果模式：设置特征绑定工程的测量结果的使用方式。
-
共享：当某特征绑定的工程运行结束后，所有绑定该工程的特征将会解析测量结果。
-
独占：当某特征绑定的工程运行结束后，只有触发工程运行的特征才会解析测量结果。
-
-

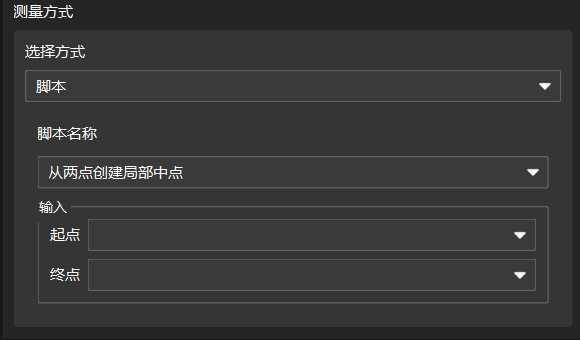

脚本：选择对应的测量脚本。
-
-
-
单击确定。
创建线特征
请按如下步骤创建线特征：
-
在Mech-Metrics软件配置界面特征选项卡下，单击线。
-
在创建线特征对话框中，设置以下信息：
-

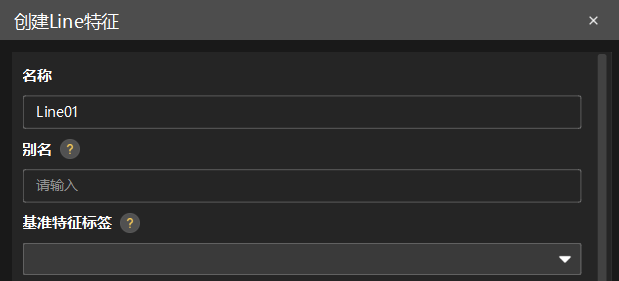

设置特征基本信息：根据实际情况设置名称、别名以及基准特征标签。
-
别名：用于关联三坐标系报告中的测量项名称。
-
基准特征标签：本特征作为基准特征时，需要为其设置标签。基准特征标签用于进行几何公差控制。更多信息，请参阅配置几何公差控制项。
-
-
设置创建方式（二选一）：
-

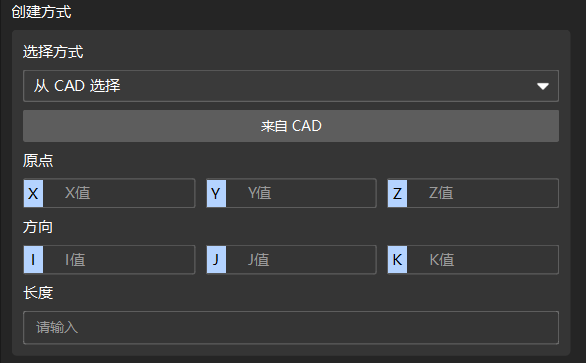

从CAD选择：输入原点（X、Y、Z）、方向（I、J、K）和长度。
-

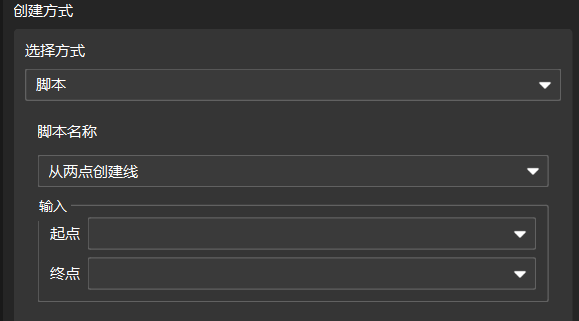

脚本：脚本名称为从两点创建线，输入起点和终点。
-
-
设置测量方式（二选一）：
-

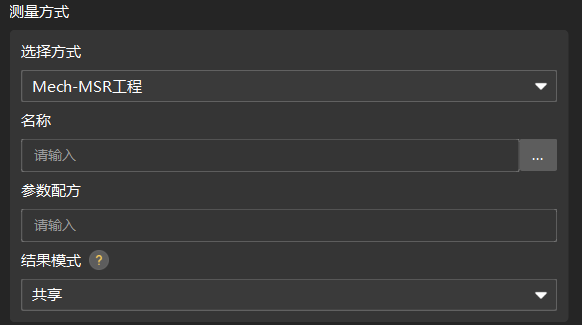

Mech-MSR工程：在名称下拉框中选择该特征对应的工程，按需设置参数配方和结果模式。
结果模式：设置特征绑定工程的测量结果的使用方式。
-
共享：当某特征绑定的工程运行结束后，所有绑定该工程的特征将会解析测量结果。
-
独占：当某特征绑定的工程运行结束后，只有触发工程运行的特征才会解析测量结果。
-
-

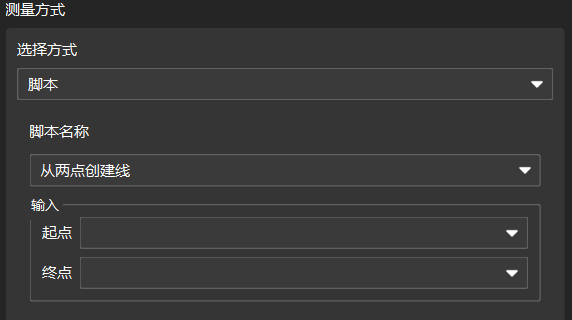

脚本：选择对应的测量脚本。
-
-
-
单击确定。
创建平面特征
请按如下步骤创建平面特征：
-
在Mech-Metrics软件配置界面特征选项卡下，单击平面。
-

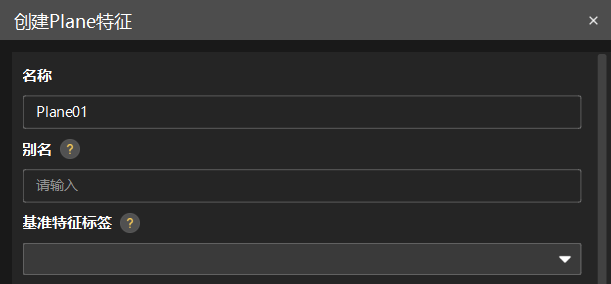

在创建平面特征对话框中，设置以下信息：
-
设置特征基本信息：根据实际情况设置名称、别名以及基准特征标签。
-
别名：用于关联三坐标系报告中的测量项名称。
-
基准特征标签：本特征作为基准特征时，需要为其设置标签。基准特征标签用于进行几何公差控制。更多信息，请参阅配置几何公差控制项。
-
-
设置创建方式（二选一）：
-

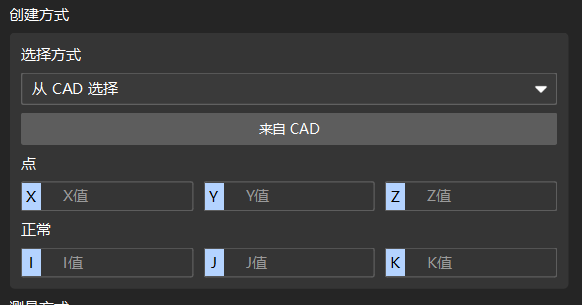

从CAD选择：输入点（X、Y、Z）和法线（I、J、K）。
-

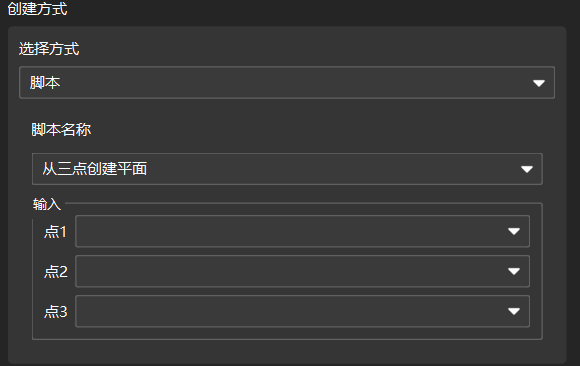

脚本：脚本名称为从三点创建平面，输入三个点的坐标。
-
-
设置测量方式（二选一）：
-

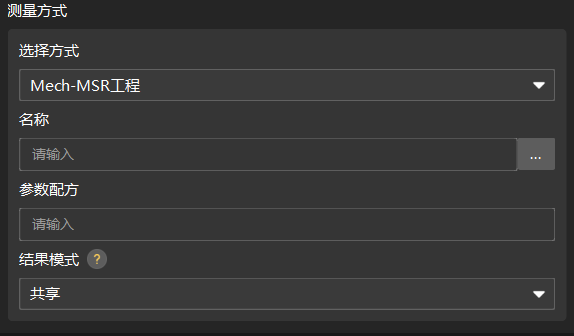

Mech-MSR工程：在名称下拉框中选择该特征对应的工程，按需设置参数配方和结果模式。
结果模式：设置特征绑定工程的测量结果的使用方式。
-
共享：当某特征绑定的工程运行结束后，所有绑定该工程的特征将会解析测量结果。
-
独占：当某特征绑定的工程运行结束后，只有触发工程运行的特征才会解析测量结果。
-
-
脚本：选择对应的测量脚本。
-
-
-
单击确定。
创建矩形特征
请按如下步骤创建矩形特征：
-
在Mech-Metrics软件配置界面特征选项卡下，单击矩形。
-

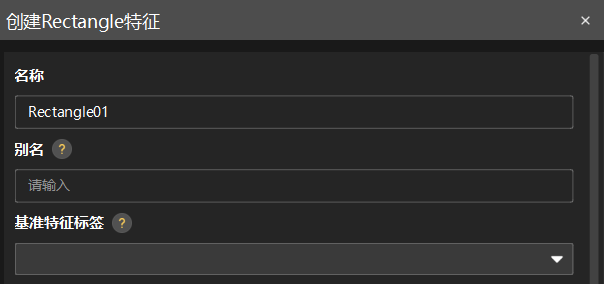

在创建矩形特征对话框中，设置以下信息：
-
设置特征基本信息：根据实际情况设置名称、别名以及基准特征标签。
-
别名：用于关联三坐标系报告中的测量项名称。
-
基准特征标签：本特征作为基准特征时，需要为其设置标签。基准特征标签用于进行几何公差控制。更多信息，请参阅配置几何公差控制项。
-
-

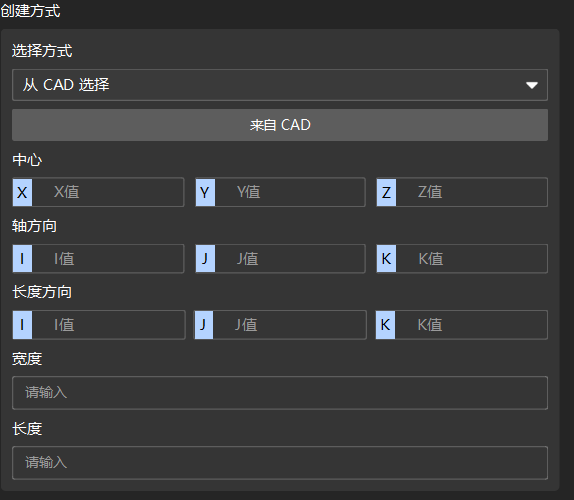

设置创建方式：选择方式仅支持从CAD选择，输入以下参数：
-
中心：X、Y、Z
-
轴方向：I、J、K
-
长度方向：I、J、K
-
宽度和长度
-
-
设置测量方式：选择方式仅支持Mech-MSR工程，在名称下拉框中选择该特征对应的工程，按需设置参数配方和结果模式。
结果模式：设置特征绑定工程的测量结果的使用方式。
-
共享：当某特征绑定的工程运行结束后，所有绑定该工程的特征将会解析测量结果。
-
独占：当某特征绑定的工程运行结束后，只有触发工程运行的特征才会解析测量结果。
-
-
-
单击确定。
创建阵列特征
请按如下步骤创建阵列特征：
-
在Mech-Metrics软件配置界面特征选项卡下，单击阵列。
-

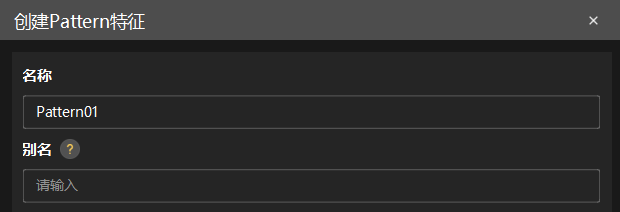

在创建阵列特征对话框中，设置以下信息：
-
设置名称和别名。
别名：用于关联三坐标系报告中的测量项名称。
-

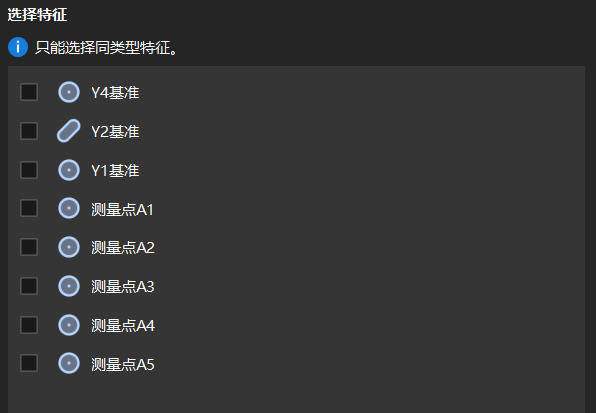

在选择特征区域，选择需要的特征。
阵列特征仅支持选择同类型的特征。
-
-
单击确定。
创建距离特征
请按如下步骤创建距离特征：
-
在Mech-Metrics软件配置界面特征选项卡下，单击距离。
-
在创建距离特征对话框中，设置以下信息：
-

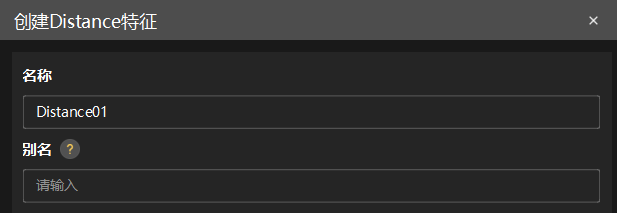

设置名称和别名。
别名：用于关联三坐标系报告中的测量项名称。
-
设置创建方式（二选一）：
-

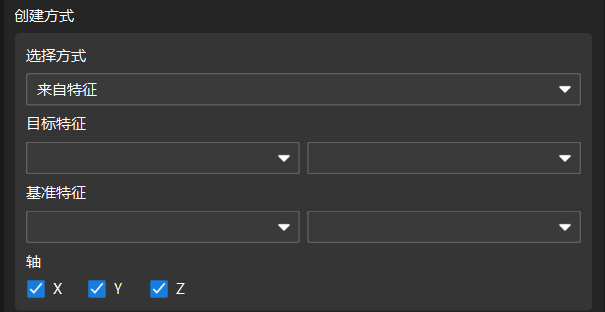

来自特征：选择目标特征和基准特征，并根据需要选择轴（X、Y、Z）。
-

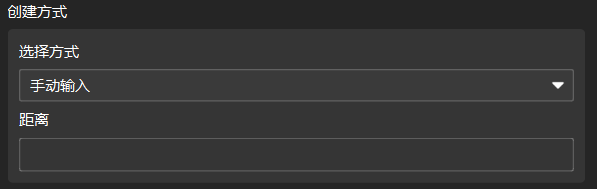

手动输入：直接输入距离值。
-
-
设置测量方式（二选一）：
-

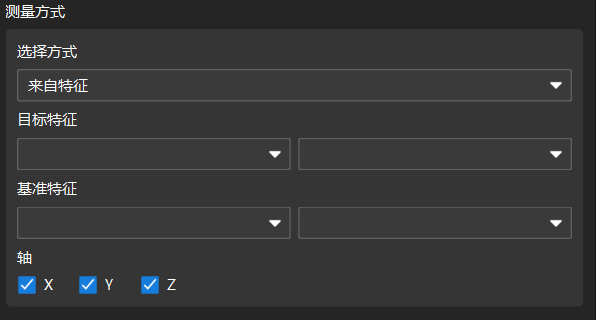

来自特征：选择目标特征和基准特征，并选择轴。
-

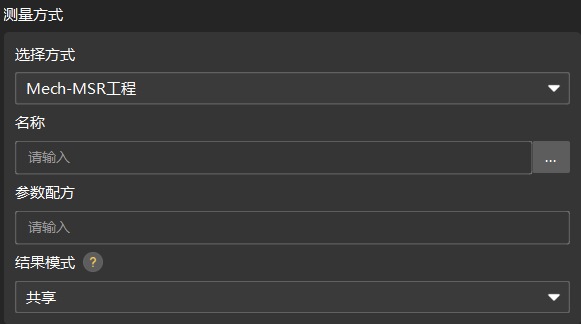

Mech-MSR工程：在名称下拉框中选择该特征对应的工程，按需设置参数配方和结果模式。
结果模式：设置特征绑定工程的测量结果的使用方式。
-
共享：当某特征绑定的工程运行结束后，所有绑定该工程的特征将会解析测量结果。
-
独占：当某特征绑定的工程运行结束后，只有触发工程运行的特征才会解析测量结果。
-
-
-
-
单击确定。
创建角度特征
请按如下步骤创建角度特征：
-
在Mech-Metrics软件配置界面特征选项卡下，单击角度。
-
在创建角度特征对话框中，设置以下信息：
-

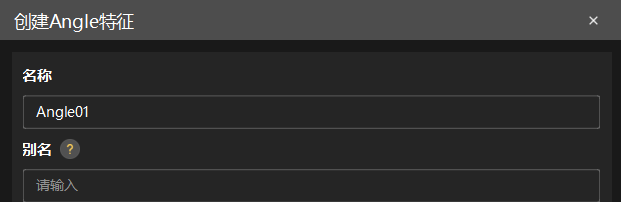

设置名称和别名。
别名：用于关联三坐标系报告中的测量项名称。
-
设置创建方式（二选一）：
-

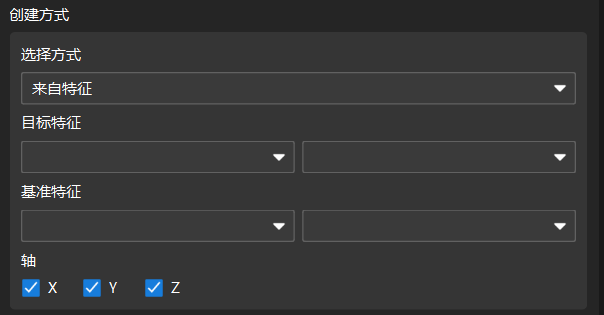

来自特征：选择目标特征和基准特征，并根据需要选择轴（X、Y、Z）。
-

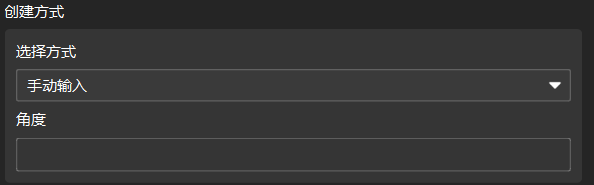

手动输入：直接输入角度值。
-
-
设置测量方式（二选一）：
-

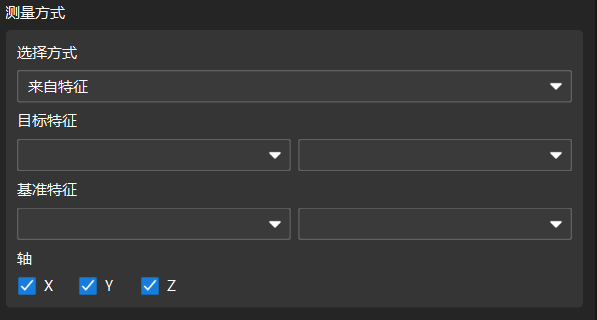

来自特征：选择目标特征和基准特征，并选择轴。
-

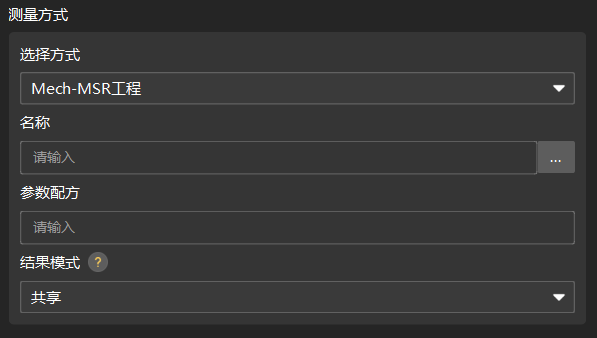

Mech-MSR工程：在名称下拉框中选择该特征对应的工程，按需设置参数配方和结果模式。
结果模式：设置特征绑定工程的测量结果的使用方式。
-
共享：当某特征绑定的工程运行结束后，所有绑定该工程的特征将会解析测量结果。
-
独占：当某特征绑定的工程运行结束后，只有触发工程运行的特征才会解析测量结果。
-
-
-
-
单击确定。
修改特征
创建的第一个圆特征默认名称为Circle01。以Circle01为例，如需修改该特征的各项配置，请按如下方式操作：
-

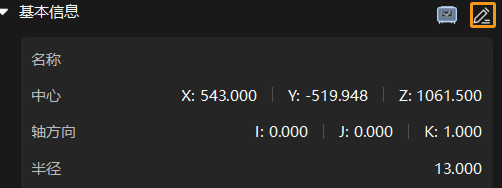

在资源树中单击Circle01，在右侧参数面板中的基本信息区域，单击编辑按钮
。
-
在特征创建对话框中，修改该特征的各项配置，如特征名或名义值等，然后单击确定。
删除特征
创建的第一个圆特征默认名称为Circle01。以Circle01特征为例，如需删除该特征，请使用如下方式之一进行删除：
-

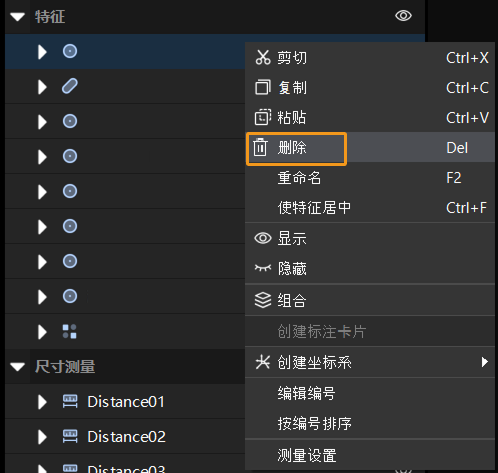

在资源树中右键单击Circle01，选择删除。
-
在资源树中单击Circle01，按下键盘上的Delete键。
