分析相关性并进行相关性补偿
本部分介绍如何使用相关性补偿工具分析相关性并进行相关性补偿。
在部署Mech-Metrics工程时，需要对梅卡曼德在线测量系统的测量数据和三坐标测量机（Coordinate-measuring Machine，简称CMM）的测量数据进行相关性分析，然后计算补偿值来补偿梅卡曼德在线测量系统的偏差，使在线测量系统的测量数据更接近CMM测量数据，以提升在线测量系统的准确性。
|
|
除了使用相关性补偿工具进行自动补偿外，Mech-Metrics允许用户使用管理员账号在配置界面进行手动补偿。手动补偿步骤如下：
|
打开相关性补偿工具
-
在软件配置界面上方功能区选择。相关性补偿工具对话框将弹出。
-

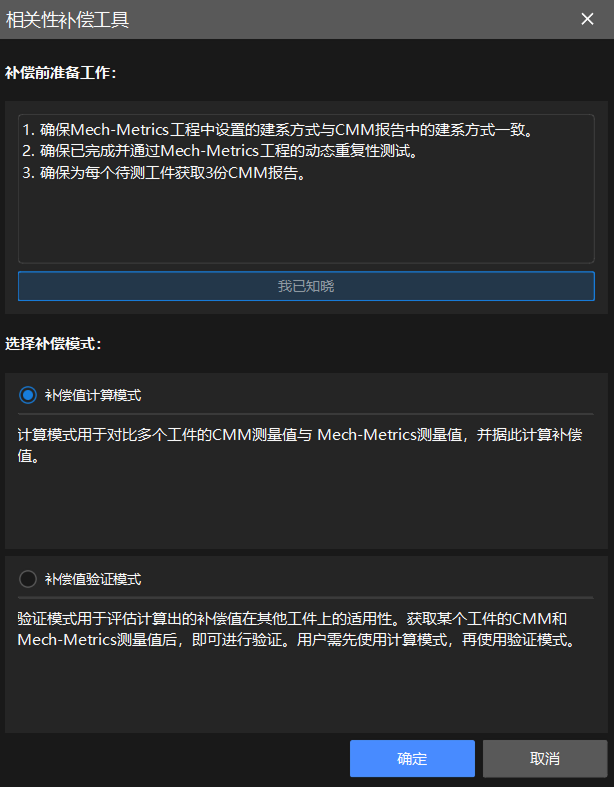

在补偿前准备工作区域，确认是否已完成所有准备工作。如已完成，单击我已知晓。
-
在选择补偿模式区域，选择补偿模式，然后单击确定。
-
补偿值计算模式：用于对比多个工件的CMM测量值与Mech-Metrics测量值，并据此计算补偿值。若第一次使用相关性补偿工具，请选择此模式。
-

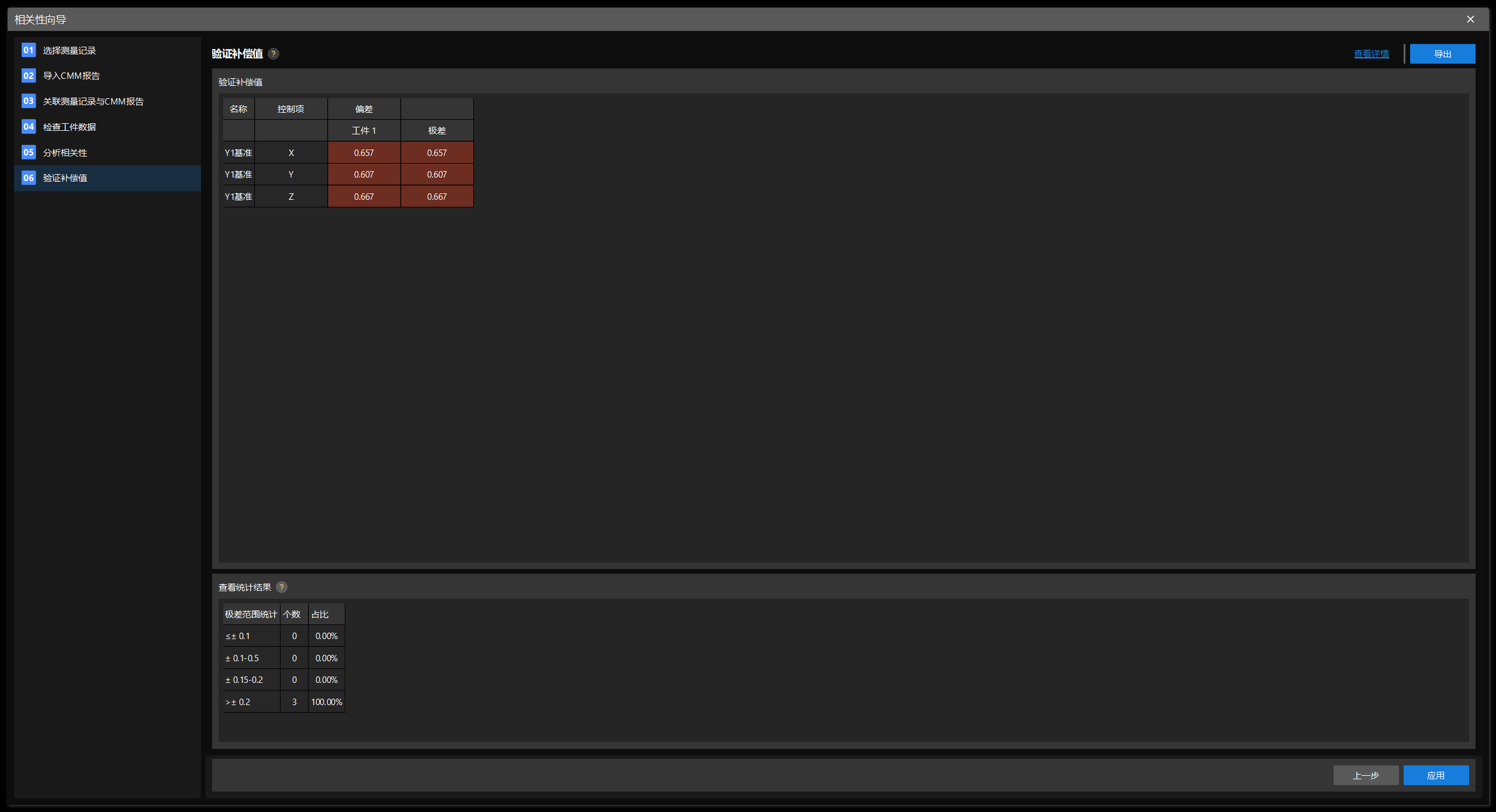

补偿值验证模式：用于评估计算出的补偿值在其他工件上的适用性。用户需先使用计算模式，再使用验证模式。
单击确定后，相关性向导界面将弹出。
-

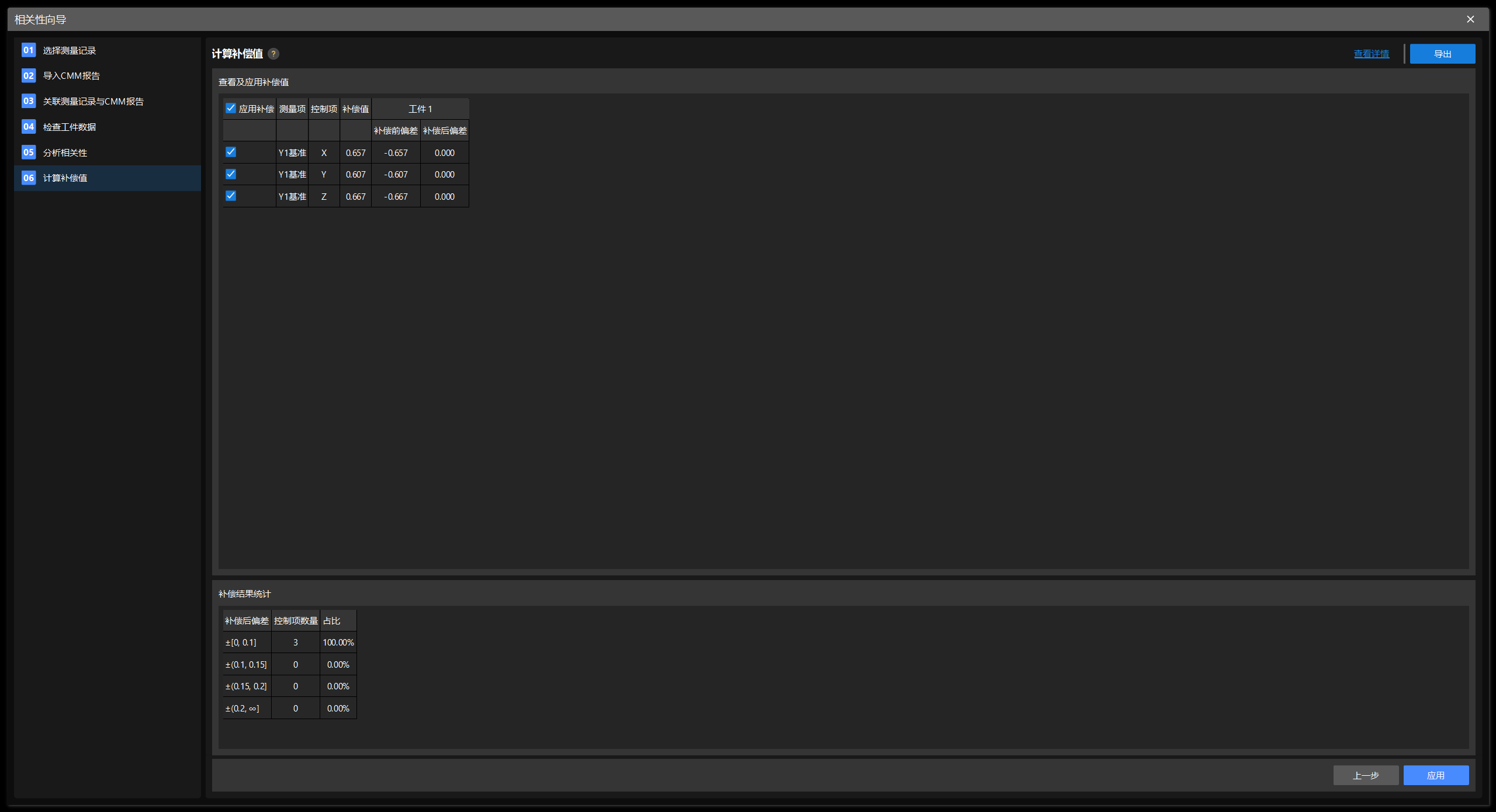

补偿值计算模式

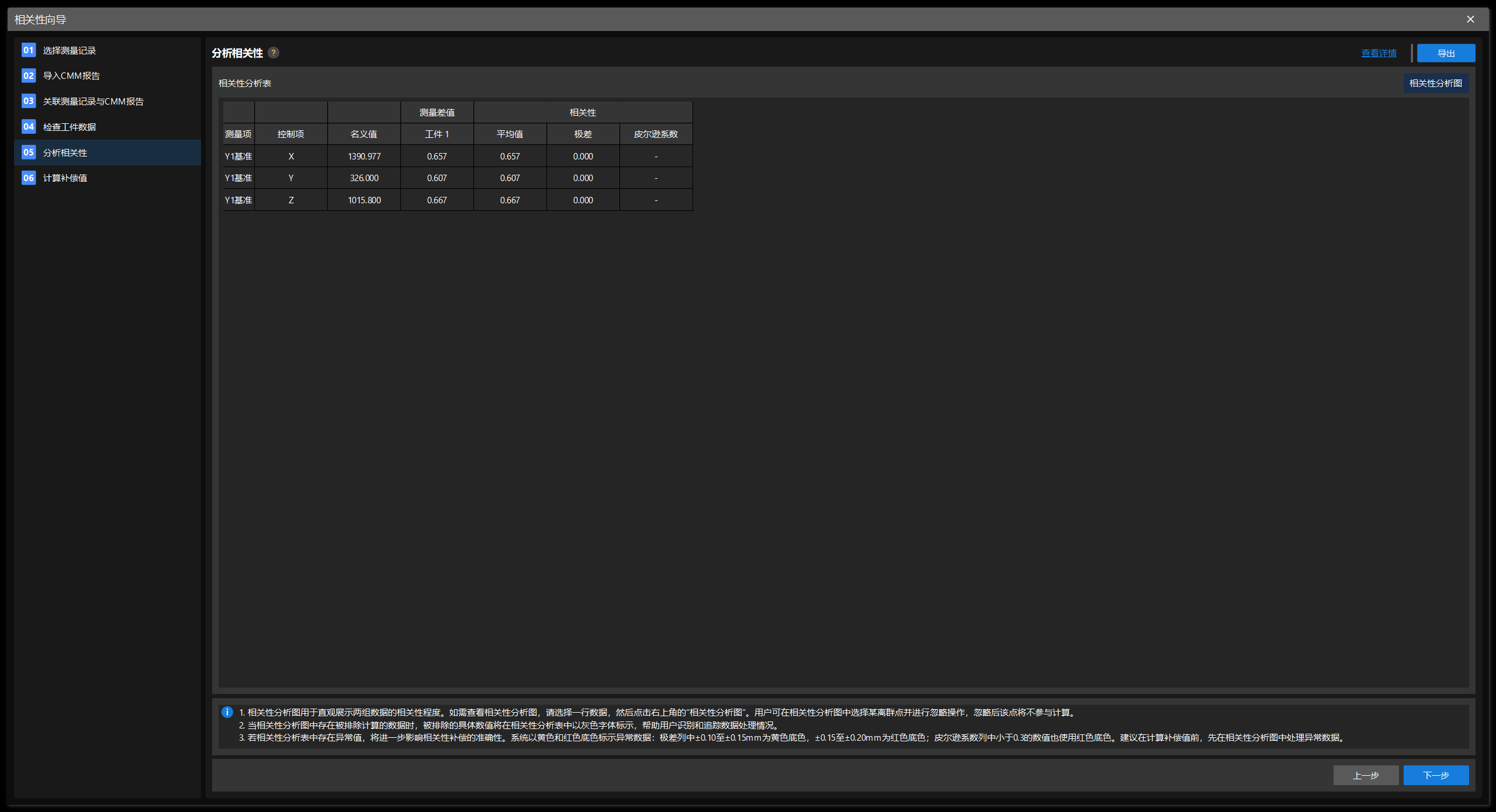

本部分介绍选择补偿值计算模式后，如何使用相关性向导完成相关性分析并计算补偿值。请按照下面的步骤进行操作。
选择测量记录
本步骤用于从历史数据中选择需要的测量记录，以备后续进行数据关联。
-

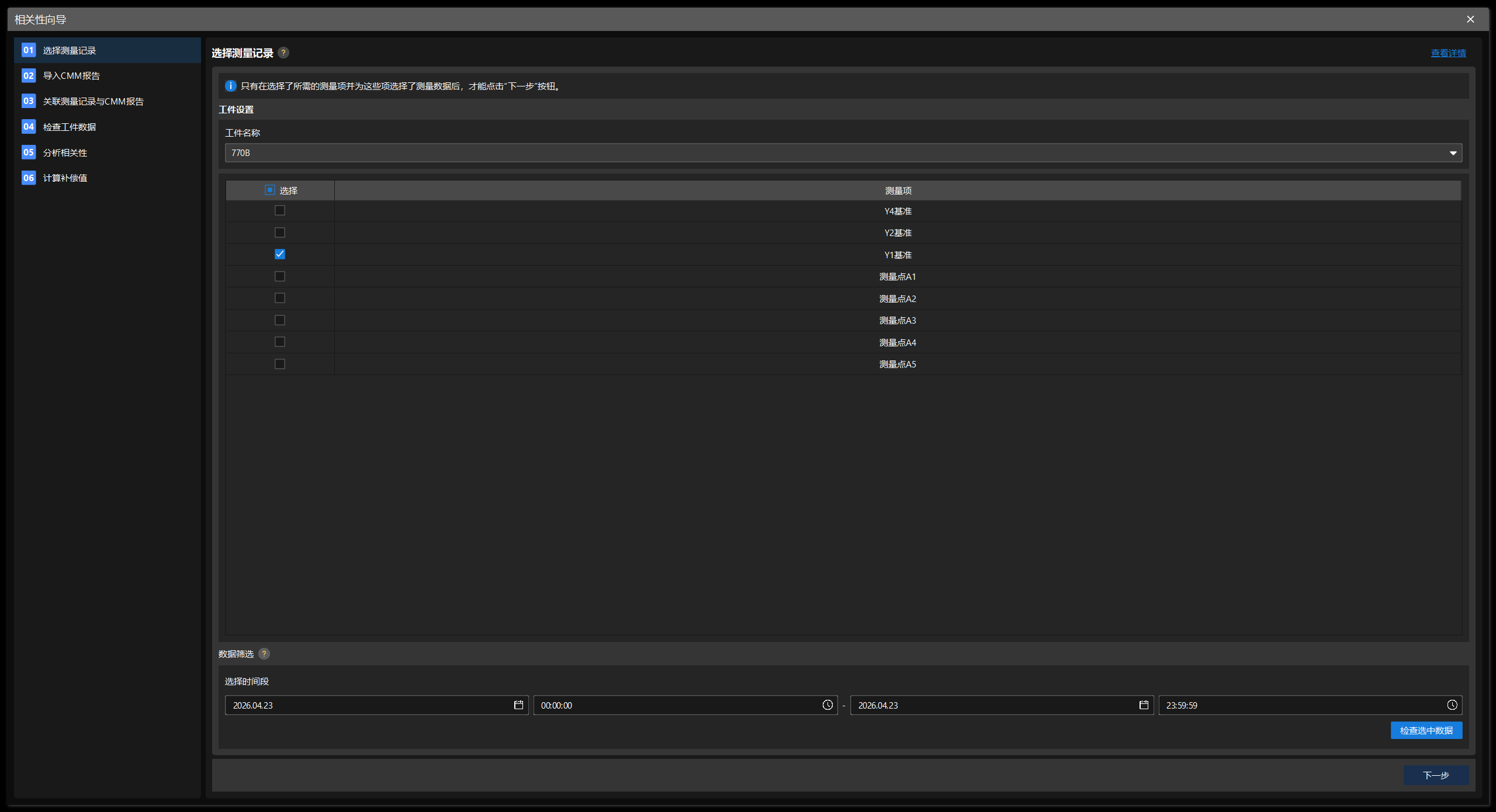

在相关性向导对话框的选择测量记录选项卡中，设置工件设置区域的工件名称，并在测量项列表中勾选需要参与分析和补偿的测量项。
-
在数据筛选区域，根据需要设置选择时间段，然后单击检查选中数据。
-

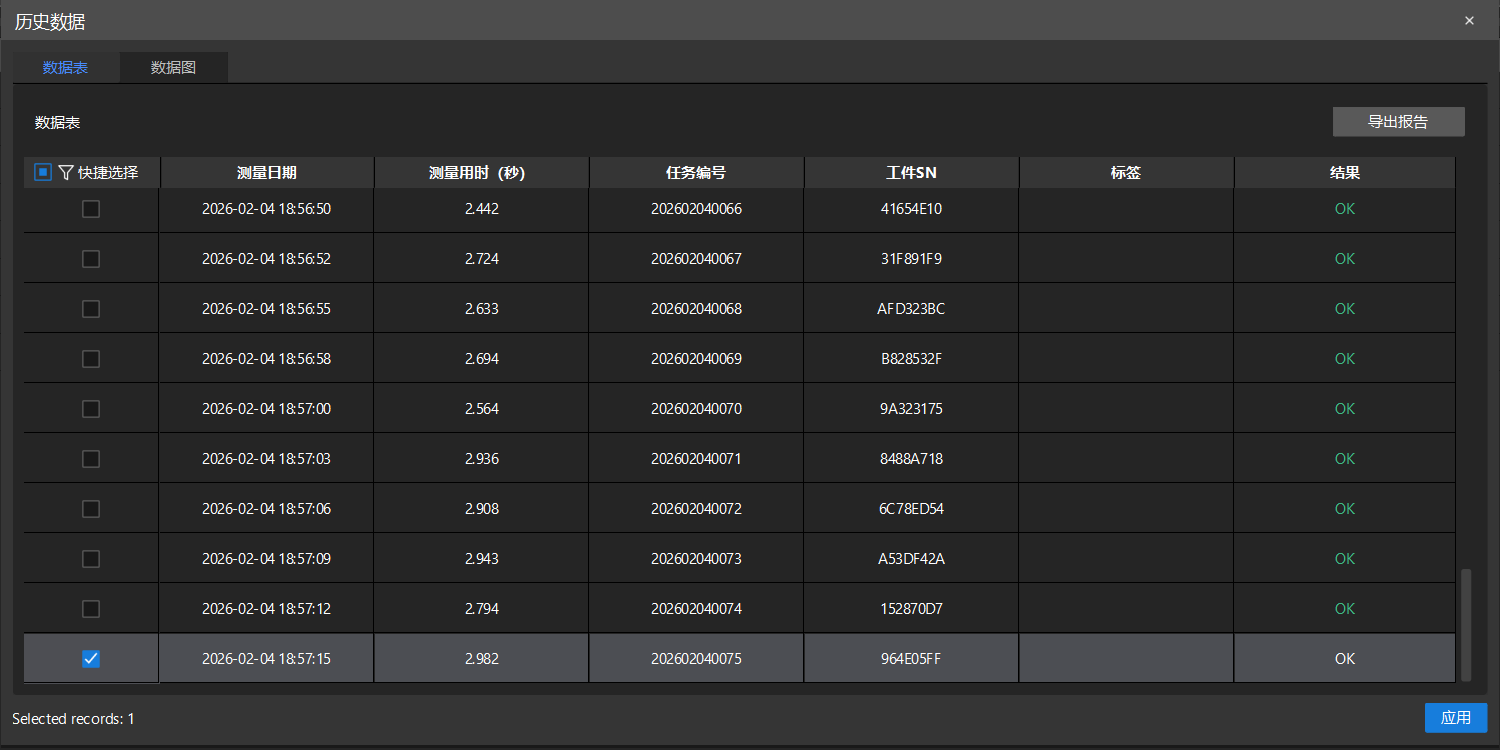

在弹出的历史数据对话框的数据表选项卡中，勾选需要参与分析的测量记录。可单击快捷选择左侧的勾选框以全部选择。
表格中的结果列显示每条测量记录的合格状态（如 NG 代表不合格）。用户可根据需要选择参与分析的记录。 -
单击应用，然后单击下一步。
导入CMM报告
本步骤用于导入第三方CMM测量报告。导入的数据将与Mech-Metrics中的测量数据进行关联，以计算补偿值。
-

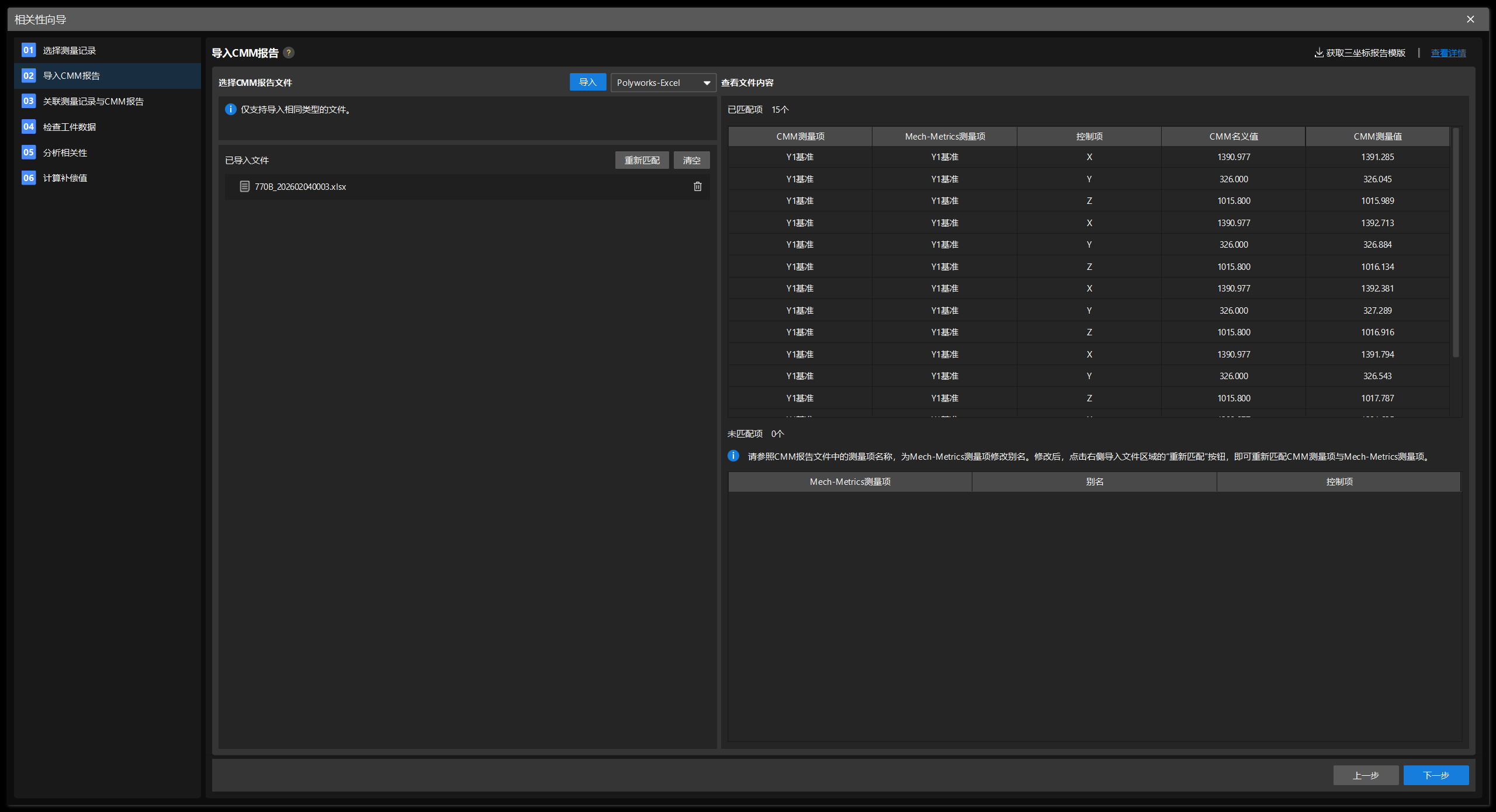

在相关性向导对话框的导入CMM报告选项卡下，单击获取三坐标报告模板，下载报告模版，并按照报告模版的格式，调整CMM报告的格式。
-
在导入左侧的下拉列表中选择CMM报告格式（如 PC_DMIS-Excel 或 Polyworks-Excel），然后单击导入，选择一个或多个该格式的文件，单击打开以导入报告文件。
每次导入仅支持选择同一格式的文件。如需导入不同格式的报告，请分多次导入。 -
导入后的文件将位于已导入文件区域，每个导入文件名右侧的数字中，前半部分表示该文件中成功匹配的测量项数量，后半部分表示该文件中检测到的测量项总数。
-
在已导入文件区域单击一个文件，在查看文件内容区域，查看该文件的未匹配项，并为所有未匹配的测量项设置别名（修改别名为其对应CMM测量项的名称），然后单击已导入文件区域右侧的重新匹配。
-
进行重新匹配操作直至所有文件没有任何未匹配测量项，然后单击下一步。

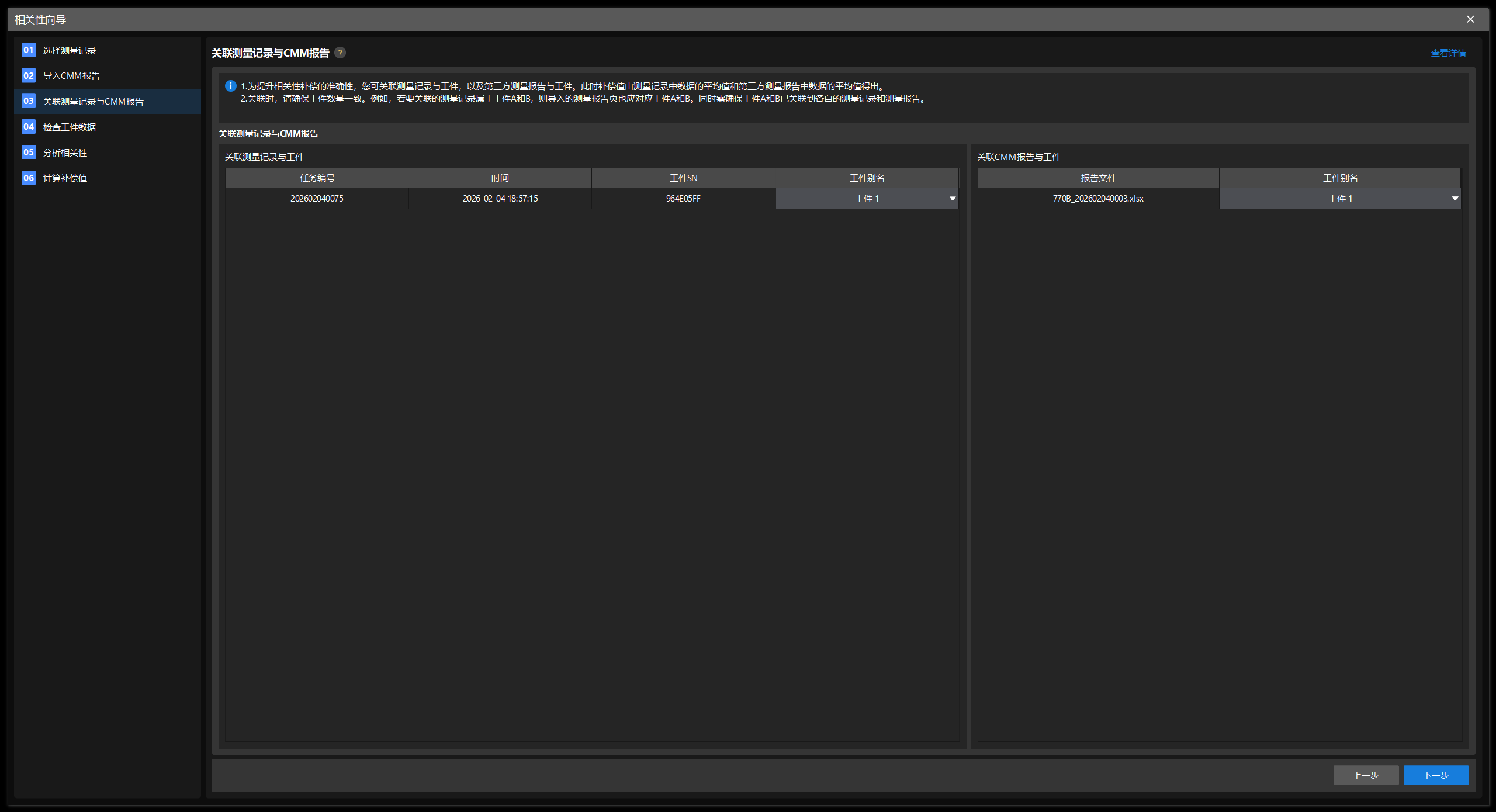

关联测量记录与CMM报告
本步骤用于通过工件别名将测量记录与CMM报告进行关联。
-
在关联测量记录与工件区域，为每个测量记录选择工件别名。
-
在关联CMM报告与工件区域，为每个报告文件选择工件别名。
-
单击下一步。
关联时，请确保工件数量一致。例如，若要关联的测量记录属于工件1和2，则导入的测量报告也应对应工件1和2。同时需确保工件1和2已关联到各自的测量记录和测量报告。

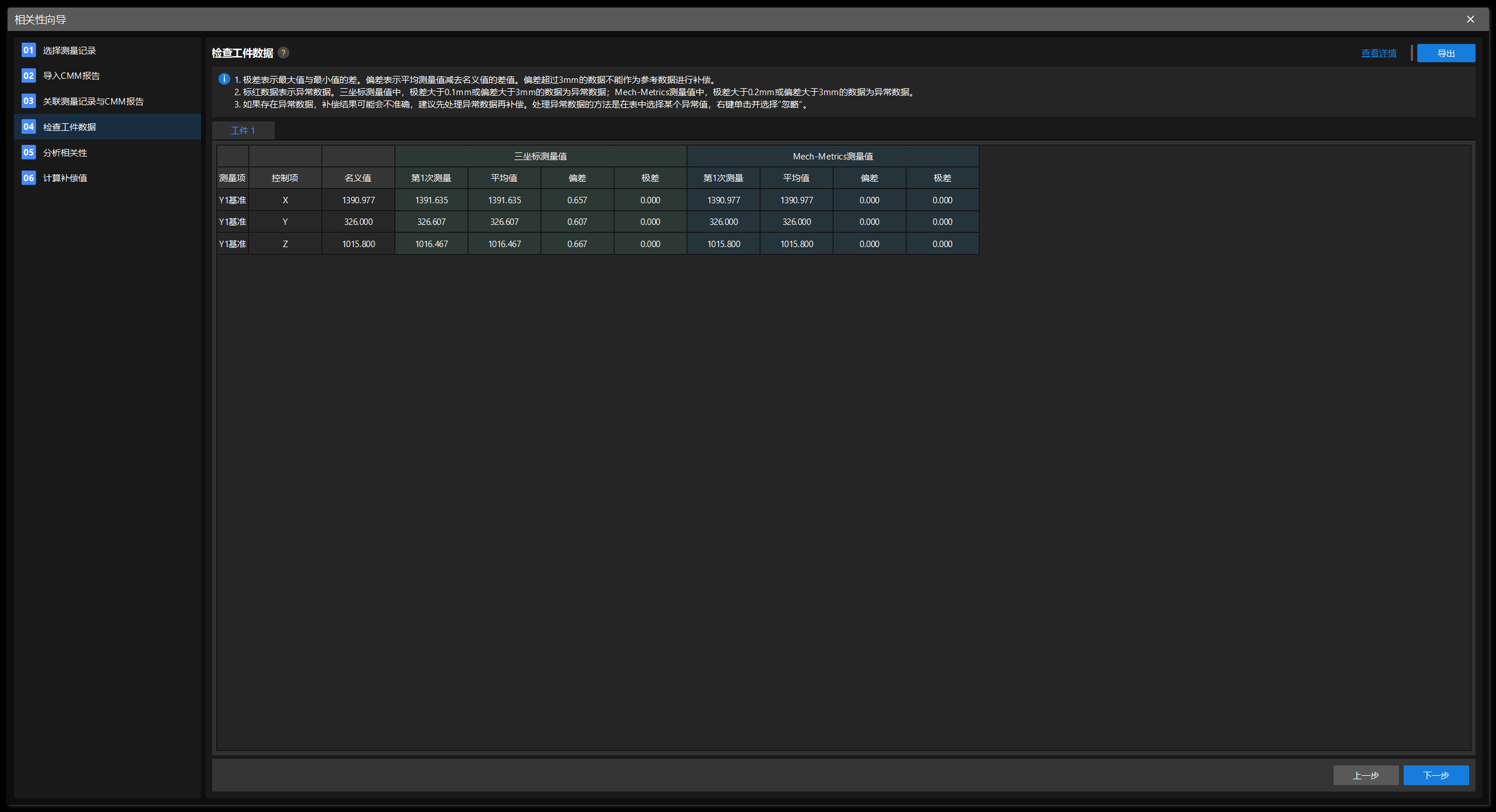

检查工件数据
本步骤用于检查工件数据并处理异常测量值。如视觉测量值与CMM测量值偏差大于3mm，则无法进行补偿，可忽略明显异常的测量值，以提高相关性补偿的准确性。
-
查看三坐标测量值中的极差列，极差大于0.1mm为异常数据，请检查该组数据，找到异常测量值（如该组中过大或过小的值），然后右键单击该测量值，并选择忽略。忽略后，查看偏差值是否小于等于3mm，如满足条件，则说明已处理完毕该组CMM测量值中的异常值。重复本操作，直至处理完毕CMM测量值中的所有异常值。
-
查看Mech-Metrics测量值中的极差列，极差大于0.2mm为异常数据，请检查该组数据，找到异常测量值（如该组中过大或过小的值），然后右键单击该测量值，并选择忽略。忽略后，查看偏差值是否小于等于3mm，如满足条件，则说明已处理完毕该组视觉测量值中的异常值。重复本操作，直至处理完毕视觉测量值中的所有异常值。
-
如有数据保存需求，请单击右上角的导出以保存当前数据。
-
单击下一步。
