查看靶向图

本部分介绍如何查看和使用靶向图分析功能。

靶向图

靶向图以名义值为原点，以测量数据相对名义值的偏差为坐标绘制散点，并以不同颜色区域标识偏差程度（良好区域、OK区域、预警区域、NG区域），帮助用户直观识别测量数据的偏移方向、偏移大小以及是否存在系统性偏移。

操作指南

要查看靶向图，执行以下操作：

  1. 在软件上方功能区，选择分析和补偿  历史数据。

  2. 在数据筛选选项卡中完成数据筛选并选择测量记录。详情请参见 筛选、查看和导出历史数据。

  3. 单击页面顶部的靶向图选项卡。

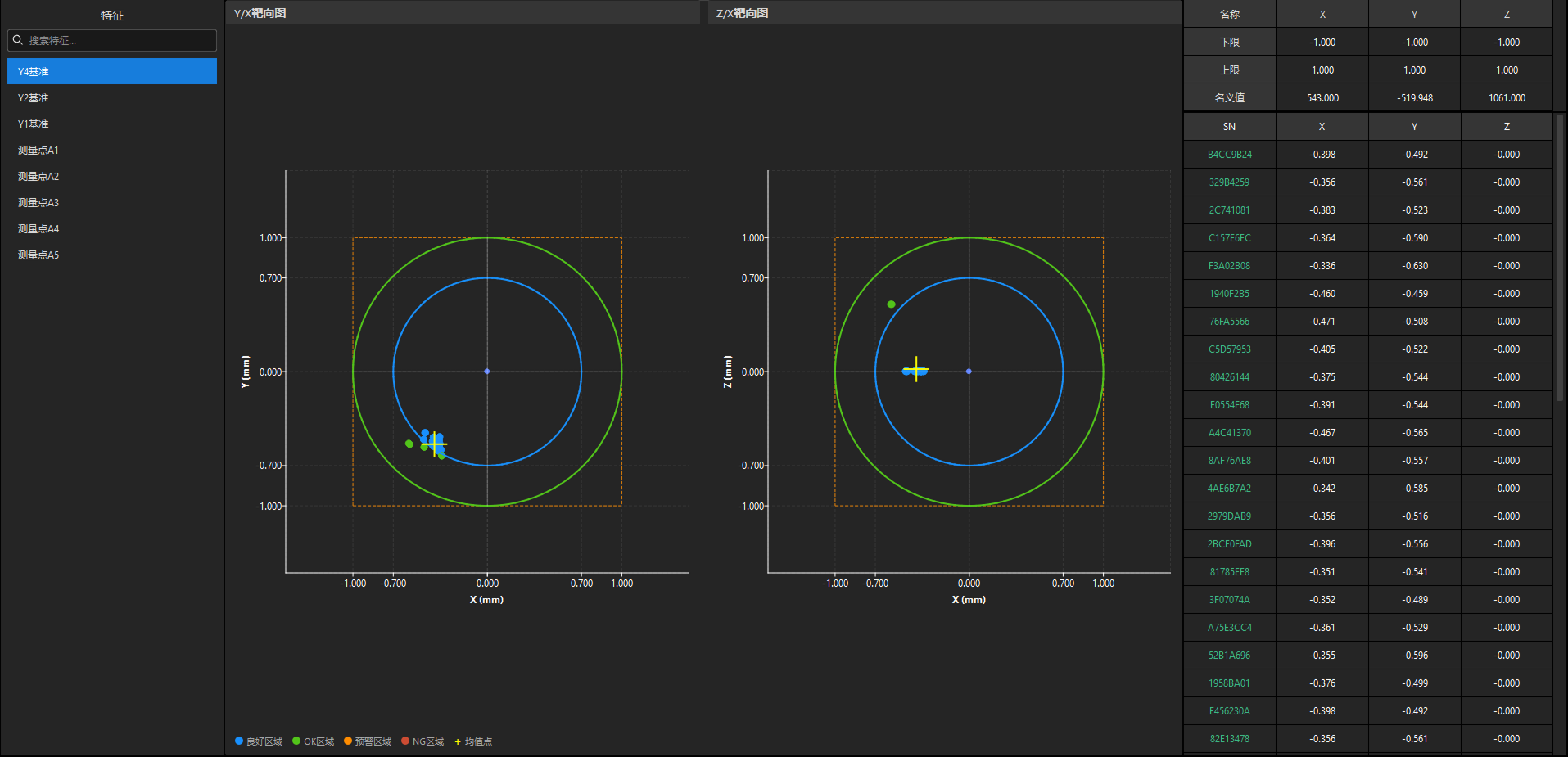

    target plot

完成上述操作后，即可查看靶向图。如何解读靶向图各区域的内容，请参见下文说明。

靶向图说明

靶向图页面由特征列表、靶向图和公差信息与测量数据组成。本部分介绍如何查看靶向图。

特征列表

页面左侧展示特征列表，列出当前筛选结果中的所有测量特征。在列表上方的搜索框中输入特征名称，可快速定位特征。

单击某个特征，页面中部将展示该特征的靶向图，右侧将展示该特征的公差信息和测量数据。

图表内容

页面中部并排展示两个靶向图，分别反映测量数据在Y-X方向和Z-X方向的偏差分布：

  • Y/X 靶向图：横轴为X方向偏差，纵轴为Y方向偏差。

  • Z/X 靶向图：横轴为X方向偏差，纵轴为Z方向偏差。

每个数据点对应一次测量，点的位置反映了该次测量相对名义值的偏差。图中以不同颜色区分偏差程度：

  • 良好区域（蓝色）：偏差很小，测量结果接近名义值。

  • OK区域（绿色）：偏差在合格范围内。

  • 预警区域（橙色）：偏差接近公差边界，需要重点关注。

  • NG区域（红色）：偏差超出公差范围，测量结果不合格。

均值点（黄色叉号）为所有测量数据偏差的平均位置。若均值点明显偏离中心，说明测量数据存在系统性偏移。

公差信息与测量数据

页面右侧展示以下两个数据表：

  • 公差信息表：列出该特征各方向（X、Y、Z）公差的下限、上限和名义值。

  • 测量数据表：列出各次测量的工件SN及对应的X、Y、Z测量值。其中，测量值合格时对应的工件SN以绿色显示，不合格测量值对应的工件SN以红色显示。
