测量组编辑器
本部分介绍如何使用测量组编辑器。测量组编辑器用于将特征分配到不同测量组。机器人程序可通过801指令的测量组编号指定本次测量参与的测量组。
测量组分为以下两类：
-
固定组：该组中的特征将参与每次测量。
-
轮测组：每个轮测组包含多个备选特征。每次测量仅一个轮测组参与，以实现“轮流使用”效果。
|

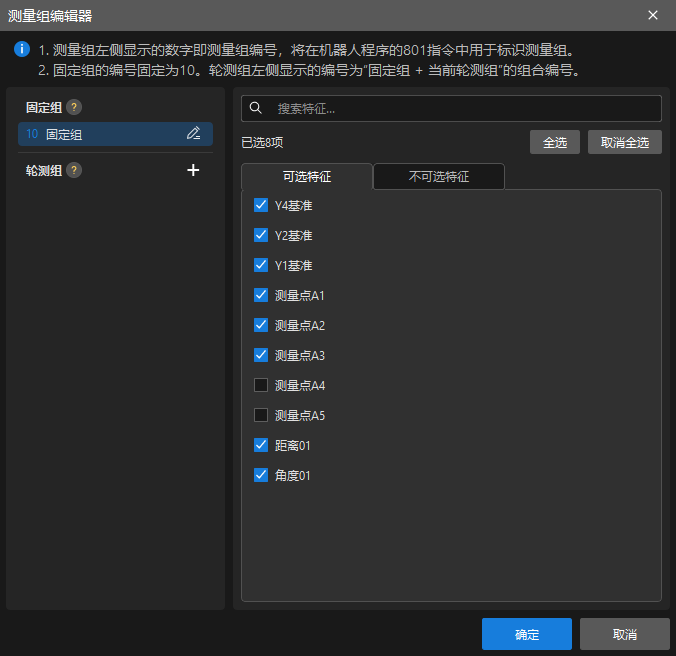

在软件菜单栏，选择，打开测量组编辑器对话框。
本节主要内容如下：
新建轮测组
-
在左侧测量组列表的轮测组区域，单击新建轮测组，即可新建一个轮测组，其默认名称为“轮测组N”。
-
单击该轮测组右侧的编辑，设置组名称和组编号，然后单击确定。
详情请参见编辑测量组。
|
轮测组的可用编号范围为11~9999。若该范围内已无可用编号，将无法继续新建轮测组。 |
分配特征
固定组和轮测组均可为其分配特征，且可重新编辑已分配的特征。
-
在左侧测量组列表中，单击目标测量组。
-
在右侧可选特征列表中，勾选需要分配至该测量组的特征。
已分配至其他测量组的特征显示在不可选特征列表中，不可勾选。如特征较多，可在搜索特征框中输入特征名称进行搜索，或单击全选、取消全选进行批量选择，列表上方将显示已选特征的数量。
| 若当前工程中尚未创建特征，特征列表中将显示“暂无特征，请先创建特征”。 |
编辑测量组
-
单击测量组右侧的编辑。
-
在弹出的对话框中，设置组名称和组编号，然后单击确定。
|
保存和关闭
-
确定：保存测量组配置并关闭对话框。
若存在未分配至任何测量组的特征，单击确定后将弹出确认提示。单击保存继续保存，保存后未分配特征将不会出现在测量组中。
-
取消：不保存改动并关闭对话框。
若存在未保存的改动，关闭对话框前软件将提示未保存的改动将被丢弃。
