표준 인터페이스 명령어

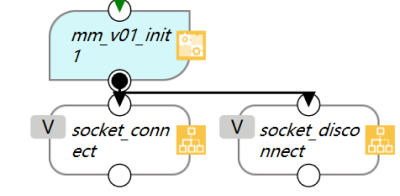

이 컴포넌트는 네트워크 연결에 사용되며 프로그램 맨 앞에 작성되어야 합니다.

연결할 IPC의 IP 주소 설정하기를 참고하여 IPC의 IP 주소를 수정할 수 있습니다.

이 컴포넌트는 카메라 캘리브레이션에 사용되면 전체 캘리브레이션 프로세스를 포함하며 선택 가능한 설정이 없습니다.

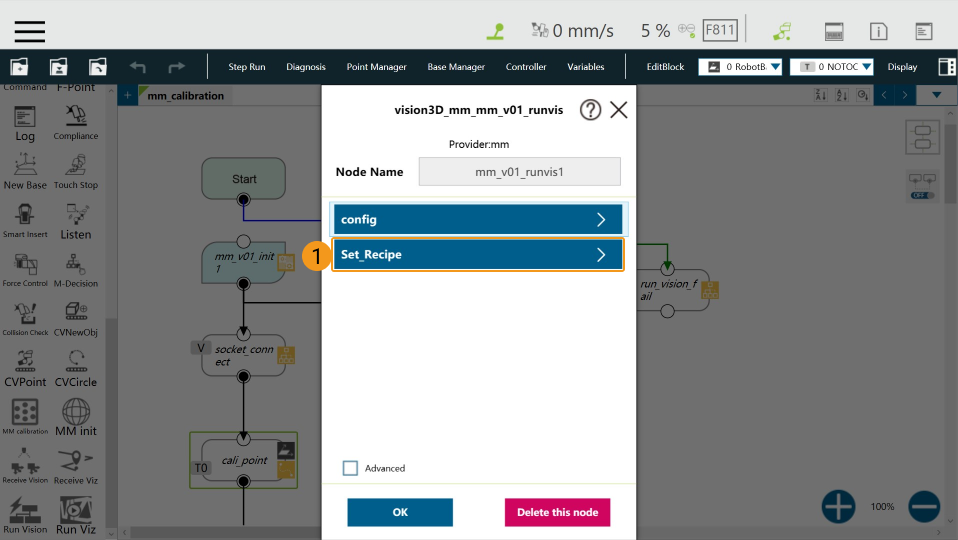

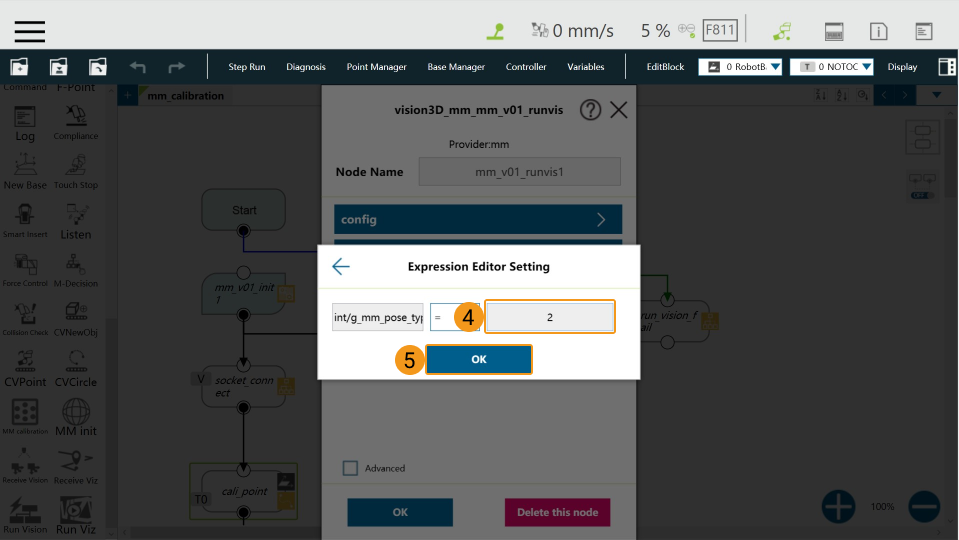

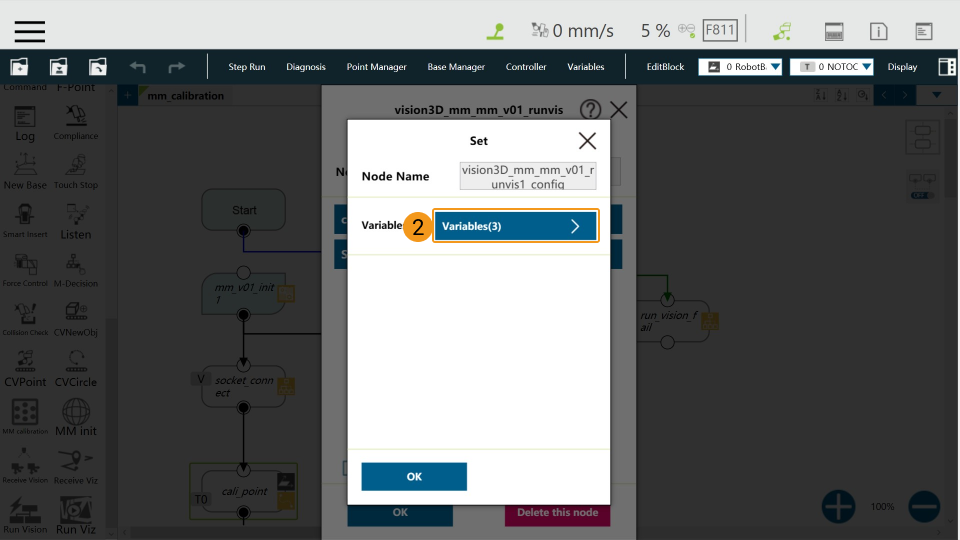

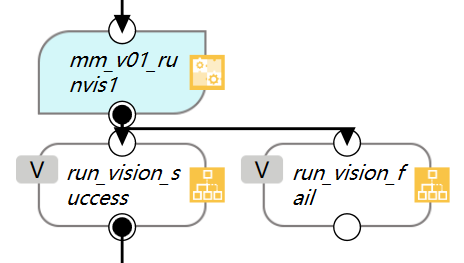

이 컴포넌트는 Mech-Vision 프로젝트 트리거하는게 사용합니다.

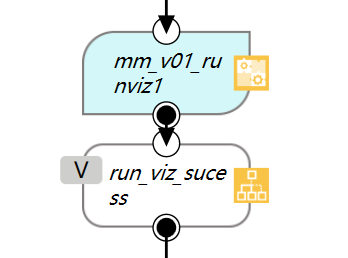

이 컴포넌트는 Mech-Viz 프로젝트 트리거하는게 사용합니다.

이 컴포넌트는 Mech-Vision 트리거한 후 Mech-Vision 획득하는 데 사용합니다. 아웃 포트의 판단 조건은 비전 결과에서 상태 코드를 획득하는 것입니다.

이 컴포넌트 실행 완료 후, Mech-Vision 에서 반환된 결과는 문자열 배열(string[])의 형태로 g_mm_socket_recv_array라는 전역 변수에 저장되며 사용자는 해당 변수의 데이터를 스스로 처리할 수 있습니다.

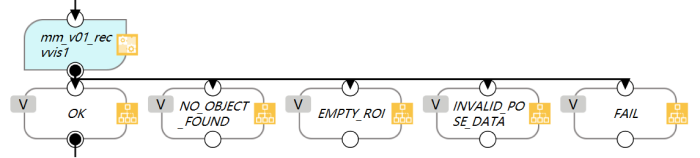

아웃 포트 대응하는 상태 코드:

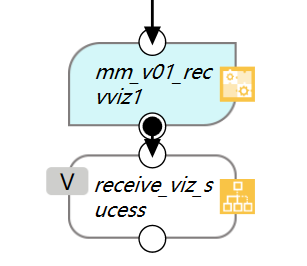

이 컴포넌트는 Mech-Viz를 트리거한 후 Mech-Viz의 계획 경로 획득하는 데 사용됩니다.

이 컴포넌트 실행 완료 후, Mech-Viz 에서 반환된 모즌 결과는 문자열 배열(string[])의 형태로 g_mm_socket_recv_array라는 전역 변수에 저장되며 사용자는 해당 변수의 데이터를 스스로 처리할 수 있습니다.

모든 위치 포인트는 문자열 배열(string[])의 형태로 g_mm_total_point라는 전역 변수에 저장되며 배열의 처음 6개 요소는 첫 번째 계획 지점이고, 7번째부터 12번째 요소는 두 번째 계획 지점이며, 이와 같이 6개 요소마다 계획 지점이 하나씩 증가합니다.

또한 컴포넌트는 계획된 궤적 컴포너트를 획득하는 트리거 수를 기록하는 정수형(int)변수 g_mm_recv_viz_time을 제공합니다. 이 변수는 0부터 계산을 시작하여, 1회 트리거 시 궤적 계획 컴포넌트를 획득하는 것에 대응합니다. 만약 궤적 계획 컴포넌트 획득이 2회 트리거되었다면, 이 변수의 값은 1이 됩니다.

주의사항

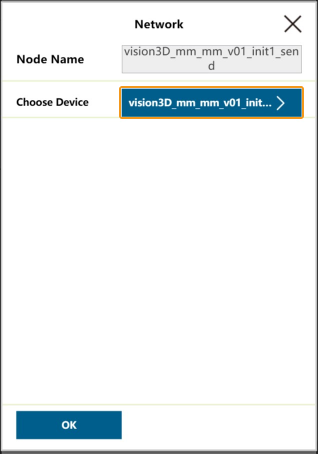

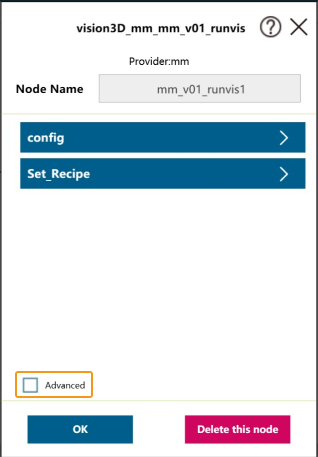

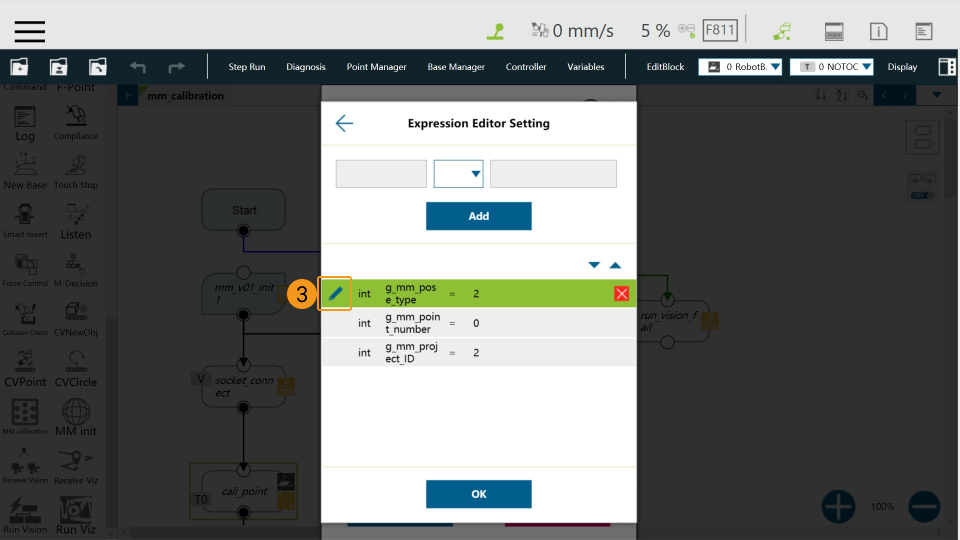

좌측 기능 패널에서 끌어온 컴포넌트들은 (init 제외) 모두 컴포넌트 좌측 상단의 을 클릭한 후, 팝업 창에서 Advanced 을 체크해야 합니다. send 및 recv 가 포함된 변수의 네트워크 장치는 init으로 생성된 네트워크 장치로 선택해야 하며, 모든 컴포넌트의 네트워크 장치가 통일되도록 해야 합니다.
