표준 인터페이스 명령어 설명

현재 최신 버전 (2.1.2)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

이 섹션에서는 Siemens SIMATIC S7 시리즈 PLC와 Mech-Mind Robotics 비전 시스템이 간의 Snap7 통신 프로토콜을 TIA Portal 소프트웨어를 사용하여 수행하는 표준 인터페이스 명령어에 대해 소개합니다. PLC(클라이언트)는 Mech-Mind Robotics 비전 시스템(서버)에게 명령어를 전송하고, Mech-Mind Robotics 비전 시스템은 처리된 데이터를 PLC에 반환합니다.

send receive

주의사항

  • 데이터 단위:

    • 관절 각도의 단위는 도(°)입니다.

    • 로봇의 플랜지 포즈 또는 말단장치 포즈는 위치와 포즈로 구성되며 위치는 XYZ 좌표로 표시되며 단위는 밀리미터(mm)입니다. 포즈는 오일러 각도로 표시되며 단위는 각도(°)입니다.

  • 비전 포인트 또는 웨이포인트:

    • 비전 포인트: Mech-Vision에서 인식되는 물체입니다. 비전 포인트에는 물체 포즈, 레이블, 속도, 치수, 사용자 정의 데이터 등을 포함한 정보가 있습니다.

    • 웨이포인트: 로봇이 계획된 경로를 따라 이동할 때 도달하는 각 지점입니다. 웨이포인트에는 로봇 포즈, 레이블, 이동 유형, 속도 등의 정보가 있습니다. 웨이포인트는 다음 두 가지 유형으로 나눠집니다.

      • 비전 이동 웨이포인트: “비전 이동" 스텝에 해당하는 웨이포인트입니다.

      • 비(非) 비전 이동 웨이포인트: “비전 이동" 스텝 이외의 다른 이동 유형 스텝에 해당하는 웨이포인트입니다.

Mech-Vision 프로젝트를 실행하기

기능 소개

이 명령어는 주로 Mech-Vision 프로젝트 작업을 트리거 하는 데 사용됩니다. Mech-Vision 프로젝트가 실행 중일 때 비전 시스템은 카메라를 작동시켜 이미지를 캡처한 다음 반환된 이미지를 알고리즘으로 처리하여 일련의 비전 포인트 또는 웨이포인트를 생성합니다.

  • 비전 포인트: Mech-Vision에서 인식되는 물체입니다. 비전 포인트에는 물체 포즈, 레이블, 속도, 치수, 사용자 정의 데이터 등을 포함한 정보가 있습니다.

  • 웨이포인트: 로봇이 계획된 경로를 따라 이동할 때 도달하는 각 지점입니다. 웨이포인트에는 로봇 포즈, 레이블, 이동 유형, 속도 등의 정보가 있습니다.

호출 순서

기능 블록

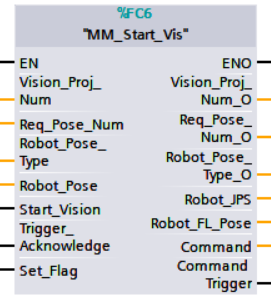

start mech vision 1

파라미터 입력

Vision_Proj_Num

이 파라미터는 Mech-Vision 프로젝트 번호입니다. 데이터 유형은 Int입니다.Mech-Vision 프로젝트 번호(프로젝트 이름 앞의 숫자)는 Mech-Vision 프로젝트 리스트에서 확인할 수 있습니다.

Req_Pose_Num

이 파라미터는 Mech-Vision 프로젝트에서 획득하는 비전 포인트 또는 웨이포인트 수량의 목표값입니다. 데이터 유형은 Int입니다. 값은 0 또는 0보다 큰 정수입니다. 구체적인 설명은 다음과 같습니다.

Mech-Vision 프로젝트에 “경로 계획” 스텝이 있으면 이 파라미터는 “예상되는 웨이포인트 수”를 나타내고 “경로 계획” 스텝이 없으면 “예상되는 비전 포인트 수”를 나타냅니다.
  • 0: Mech-Vision 프로젝트를 통해 모든 비전 포인트 또는 웨이포인트를 획득합니다.

  • 0보다 큰 정수: Mech-Vision 프로젝트를 통해 일정 수량의 비전 포인트 또는 웨이포인트를 획득합니다.

    • Mech-Vision 프로젝트에서 출력되는 비전 포인트 또는 웨이포인트의 총량이 해당 파라미터의 값보다 작은 경우, 출력되는 모든 비전 포인트 또는 웨이포인트를 획득합니다.

    • Mech-Vision 프로젝트에서 출력되는 비전 포인트 또는 웨이포인트의 총량이 해당 파라미터의 값과 동일하거나 이 값보다 큰 경우, 지정된 수량의 비전 포인트 또는 웨이포인트를 획득합니다.

Mech-Vision 프로젝트를 실행하기 명령어는 비전 포인트 또한 웨이포인트를 반환하지 않습니다. 비전 결과 획득하기 명령어는 비전 포인트를 반환합니다. Mech-Vision가 계획한 경로를 획득하기 명령어를 호출하면 웨이포인트를 반환합니다.

Robot_Pose_Type

이 파라미터는 실제 로봇의 포즈가 Mech-Vision 프로젝트로 입력되는 포맷을 지정합니다. 데이터 유형은 Int입니다. 값은 0, 1, 2 또는 3입니다. 구체적인 설명은 다음과 같습니다.

Robot_Pose

이 파라미터는 로봇의 포즈를 지정합니다. 데이터 유형은 Array[0..1, 0..5] of Real입니다. 이 파라미터의 데이터 구조는 2D 배열이며, 여기서 Array[0]은 로봇 관절 각도이고 Array[1]은 로봇 플랜지 포즈입니다.

다음 표는 Robot_Pose_Type 및 Robot_Pose 파라미터 값 간의 관계 및 설명을 보여줍니다.

Robot_Pose_Type Robot_Pose 설명 적용 시나리오

0

[[0,0,0,0,0,0]],[0,0,0,0,0,0]]

이 명령어는 Mech-Vision프로젝트로 로봇 포즈를 보낼 필요가 없습니다.

Mech-Vision 프로젝트에서 "경로 계획" 스텝을 사용하는 경우 경로 계획의 시작치 위치는 경로 계획 도구에 설정된 원점 위치입니다.

카메라는 Eye To Hand 방식으로 장착되는 경우 이 설정을 사용해야 합니다. 프로젝트는 사전에 이미지를 캡처할 필요가 없습니다.

1

로봇 현재 관절 각도+ 현재 플랜지 포즈

이 명령어는 로봇의 관절 각도와 플랜지 포즈를 Mech-Vision 프로젝트로 입력해야 합니다.

카메라는 Eye To Hand 방식으로 장착되는 경우 이 설정을 사용해야 합니다.

겐트리 로봇이 사용되는 시나리오 제외한 대부분 시나리오에서는 이 설정을 사용하는 것을 추천합니다.

2

로봇의 현재 플랜지 포즈

이 명령어는 로봇의 플랜지 포즈를 Mech-Vision프로젝트로 입력해야 합니다.

이 설정은 겐트리 로봇이 사용되는 시나리오에서 추천됩니다.

3

사용자가 자체 정의한 관절 각도

이 명령어는 사용자가 자체 정의한 관절 각도를 Mech-Vision프로젝트로 입력해야 합니다.

이 관절 각도 데이트는 Mech-Vision 프로젝트의 "경로 계획" 스텝에게 시작점으로 전송되며, 즉 로봇은 이 시작점에서 계획된 경로의 첫 번째 웨이포인트로 이동합니다.

카메라는 Eye To Hand 방식으로 장착되는 경우 이 설정을 사용해야 합니다. 프로젝트는 사전에 이미지를 캡처할 필요가 있습니다.

Start_Vision

이 파라미터는 Mech-Vision 프로젝트 실행이 트리거합니다. 상승 에지에서 유효합니다. 데이터 유형은 Bool입니다.

Trigger_Acknowledge

이 파라미터는 Command Trigger 신호가 비전 시스템을 성공적으로 트리거하는지 여부를 피드백합니다. 데이터 유형은 Bool입니다.1은 성공적으로 트리거함을 의미하며 0은 Command Trigger 신호를 수신되지 않음을 의미합니다.

파라미터 입력/출력

Set_Flag

이 파라미터는 Start_Vision에 상승 에지가 있는지 여부를 나타냅니다. 데이터 유형은 Bool입니다.1은 Start_Vision에 상승 에지가 발생했음을 의미하며 0은 상승 에지가 발생하지 않았음을 의미합니다.

파라미터를 출력하기

Vision_Proj_Num_O

이 파라미터는 Mech-Vision 프로젝트 번호를 의미합니다. 데이터 유형은 Int입니다.

Req_Pose_Num_O

이 파라미터는 Mech-Vision 프로젝트에서 획득하는 비전 포인트 또는 웨이포인트 수량의 목표값입니다. 데이터 유형은 Int입니다. 0은 Mech-Vision 프로젝트에서 모든 비전 포인트 또는 웨이포인트를 획득하기를 의미합니다.

Robot_Pose_Type_O

이 파라미터는 실제 로봇의 포즈가 Mech-Vision 프로젝트로 입력되는 포맷을 의미합니다. 데이터 유형은 Int입니다. 값은 0, 1, 2 또는 3입니다.

Robot_JPS

이 파라미터는 로봇의 관절 각도를 나타냅니다. 데이터 유형은 Array[0..5] of Real입니다.

Robot_FL_Pose

이 파라미터는 로봇의 플랜지 포즈를 나타냅니다. 데이터 유형은 Array[0..5] of Real입니다.

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 Int입니다.

Command Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 Bool입니다.

MM Interface 데이터 블록에서 반환된 데이터

Status code

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 Int입니다. 명령어가 정상적으로 수행되면 상태 코드는 1102입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

예시

start mech vision 2

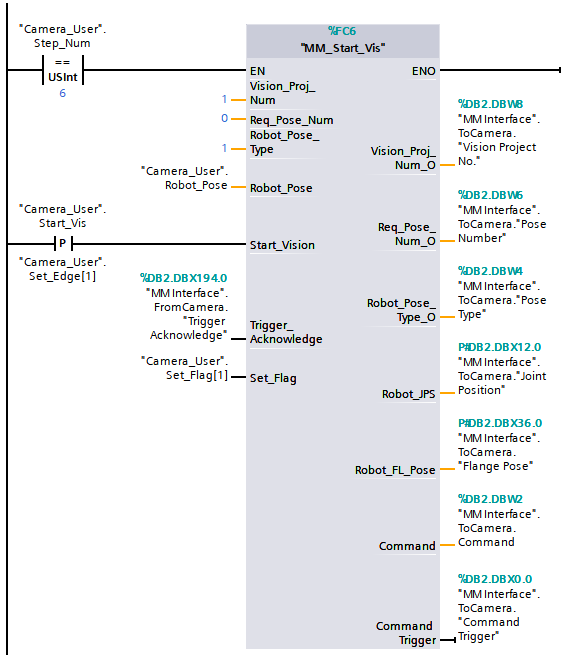

"Camera_User".Step_Num을 6으로 설정하고 "Camera_User".Start_Vis 상승 에지에서 PLC가 Mech-Vision 프로젝트 1의 실행을 트리거하고, Mech-Vision 프로젝트 1이 모든 비전 포인트 또는 웨이포인트를 전송하기를 기대합니다. 동시에 로봇의 현재 관절 각도와 플랜지 포즈를 Mech-Vision로 전송합니다.

비전 결과 획득하기

기능 소개

이 명령어는 Mech-Vision에서 출력한 비전 결과(일련의 비전 포인트)를 획득하는 데 사용됩니다. 비전 포인트의 물체 포즈(즉, "출력" 스텝의 "poses" 포트에서 출력된 데이터)는 비전 시스템에 의해 로봇의 말단장치 포즈로 변환됩니다. 과정은 다음과 같습니다.

get tcp
  1. 물체 포즈의 형식을 사원수를 오일러 각으로 전환합니다.

  2. X축을 중심으로 물체의 포즈를 180° 회전하여 Z축 방향을 아래쪽으로 가리키도록 합니다.

    convert tcp

호출 순서

Mech-Vision 프로젝트를 실행하기 명령어를 호출한 후 사용해야 합니다.

기능 블록

get mech vision data 1

파라미터 입력

Vision_Proj_Num

이 파라미터는 Mech-Vision 프로젝트 번호입니다. 데이터 유형은 Int입니다.Mech-Vision 프로젝트 번호(프로젝트 이름 앞의 숫자)는 Mech-Vision 프로젝트 리스트에서 확인할 수 있습니다.

Get_VisData

이 파라미터는 비전 결과 획득하기를 트리거합니다. 상승 에지에서 유효합니다. 데이터 유형은 Bool입니다.

Trigger_Acknowledge

이 파라미터는 Command Trigger 신호가 비전 시스템을 성공적으로 트리거하는지 여부를 피드백합니다. 데이터 유형은 Bool입니다.1은 성공적으로 트리거함을 의미하며 0은 Command Trigger 신호를 수신되지 않음을 의미합니다.

파라미터 입력/출력

Set_Flag

이 파라미터는 Get_VisData에서 상승 에지가 발생하는지 여부를 나타냅니다. 데이터 유형은 Bool입니다. 1은 Get_VisData에서 상승 에지가 발생함을 나타내고, 0은 Get_VisData에서 상승 에지가 발생하지 않음을 나타냅니다.

파라미터를 출력하기

Vision_Proj_Num_O

이 파라미터는 Mech-Vision 프로젝트 번호를 의미합니다. 데이터 유형은 Int입니다.

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 Int입니다.

Command Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 Bool입니다.

MM Interface 데이터 블록에서 반환된 데이터

Status code

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 Int입니다. 명령어가 정상적으로 수행되면 상태 코드는 1100입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

이 명령어를 호출한 후 비전 시스템이 기본적으로 10초 이내에 처리 결과를 반환하지 않으면 타임아웃 오류 상태 코드를 반환합니다. Mech-Vision 툴 바의 로봇 통신 구성  다음  고급 설정에서 필요에 따라 이 기본 시간 제한을 변경할 수 있습니다.

set vis time

Status of Pose Sent

이 파라미터는 모든 비전 포인트를 획득했는지 여부를 나타냅니다. 데이터 유형은 Int입니다. 값은 0 또는 1입니다.

  • 0: 모든 비전 포인트를 획득하지 못했습니다.

  • 1: 모든 비전 포인트를 획득했습니다.

Number of Pose Sent

이 파라미터는 Mech-Vision이 반환한 비전 포인트의 수를 나타냅니다. 데이터 유형은 Int입니다. 값은 0이거나 0보다 큰 정수입니다.

Target Pose

이 파라미터는 획득된 비전 결과에 각 비전 포인트의 포즈를 나타냅니다. 포즈 형식은 TCP 포즈입니다. 데이터 유형은 Array[0..39, 0..5] of Real입니다.

Target Label

이 파라미터는 획득된 비전 결과에 각 비전 포인트의 레이블을 나타냅니다. 이 레이블은 포즈와 일대일로 대응됩니다. 데이터 유형은 Array[0..39] of Int입니다.

예시

get mech vision data 2

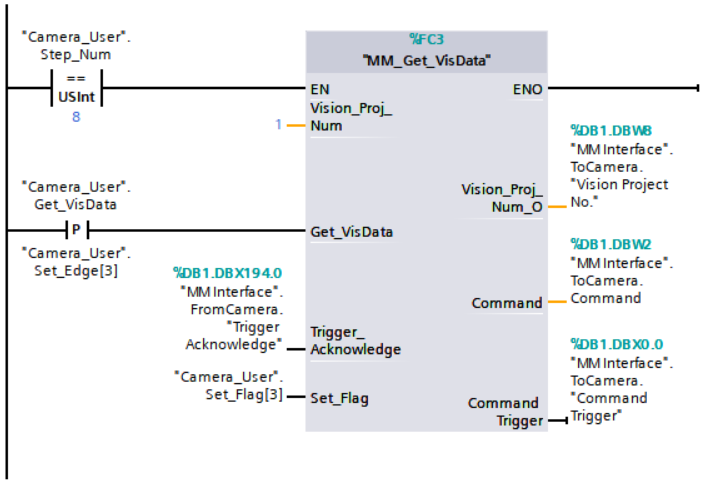

"Camera_User.Step_Num"을 8로 설정하고 "Camera_User".Get_VisData에 상승 에지가 발생하면 Mech-Vision 프로젝트 1의 비전 결과를 획득합니다.

Mech-Vision 파라미터 레시피를 전환하기

기능 소개

이 명령어는 Mech-Vision 프로젝트에서 사용되는 파라미터 레시피를 전환하는 데 사용됩니다. 아래 이미지는 Mech-Vision 프로젝트의 파라미터 레시피를 수동으로 전환하는 방법을 보여줍니다. 파라미터 레시피와 관련된 정보를 획득하려면 파라미터 레시피 내용을 참조하십시오.

set recipe

호출 순서

이 명령어는 Mech-Vision 프로젝트를 실행하기 명령어를 호출하기 전에 사용해야 합니다.

기능 블록

set formula 1

파라미터 입력

Vision_Proj_Num

이 파라미터는 Mech-Vision 프로젝트 번호입니다. 데이터 유형은 Int입니다.Mech-Vision 프로젝트 번호(프로젝트 이름 앞의 숫자)는 Mech-Vision 프로젝트 리스트에서 확인할 수 있습니다.

Vision_Recipe_Num

이 파라미터는 Mech-Vision 프로젝트의 파라미터 레시피 번호를 나타냅니다. 데이터 유형은 Int입니다. 파라미터 레시피 번호 확인에 대한 자세한 내용은 "파라미터 레시피 번호 보기"를 참조하십시오.

Switch_Recipe

이 파라미터는 Mech-Vision 파라미터 레시피를 전환하기를 트리거합니다. 상승 에지에서 유효합니다. 데이터 유형은 Bool입니다.

Trigger_Acknowledge

이 파라미터는 Command Trigger 신호가 비전 시스템을 성공적으로 트리거하는지 여부를 피드백합니다. 데이터 유형은 Bool입니다.1은 성공적으로 트리거함을 의미하며 0은 Command Trigger 신호를 수신되지 않음을 의미합니다.

파라미터 입력/출력

Set_Flag

이 파라미터는 Switch_Recipe에서 상승 에지가 발생하는지 여부를 나타냅니다. 데이터 유형은 Bool입니다. 1은 Switch_Recipe에서 상승 에지가 발생함을 나타내고, 0은 Switch_Recipe에서 상승 에지가 발생하지 않음을 나타냅니다.

파라미터를 출력하기

Vision_Proj_Num_O

이 파라미터는 Mech-Vision 프로젝트 번호를 의미합니다. 데이터 유형은 Int입니다.

Vision_Recipe_Num_O

이 파라미터는 Mech-Vision 프로젝트의 파라미터 레시피 번호를 나타냅니다. 데이터 유형은 Int입니다.

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 Int입니다.

Command Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 Bool입니다.

MM Interface 데이터 블록에서 반환된 데이터

Status code

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 Int입니다. 명령어가 정상적으로 수행되면 상태 코드는 1107입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

예시

set formula 2

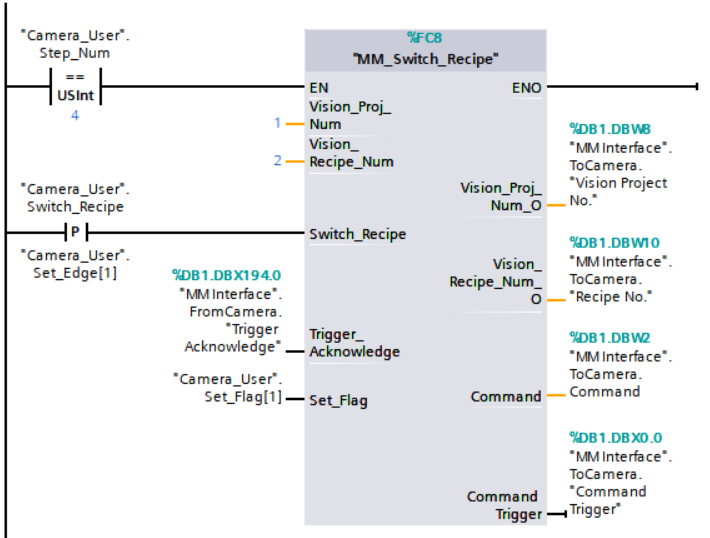

"Camera_User".Step_Num을 4로 설정하고 "Camera_User".Switch_Recipe에 상승 에지가 발생하면 Mech-Vision 프로젝트 1의 파라미터 레시피가 번호가 2인 파라미터 레시피로 전환합니다.

Mech-Vision가 계획한 경로를 획득하기

기능 소개

이 명령어는 Mech-Vision에서 계획된 경로(일련의 웨이포인트)를 획득하는 데 사용됩니다. 경로는 “경로 계획 도구”를 통해 생성되며 아래 그림에 표시된 바와 같이 구성 마법사 버튼을 클릭하면 “경로 계획 도구”를 사용할 수 있습니다. “경로 계획” 스텝에 관한 상세한 설명은 “경로 계획" 내용을 참조하십시오.

Mech-Vision “출력”스텝의 포트 유형 파라미터를 “사전 정의(로봇 경로)”로 설정해야 합니다.
get plan path step

호출 순서

Mech-Vision 프로젝트를 실행하기 명령어를 호출한 후 사용해야 합니다.

기능 블록

get planned visdate 1

파라미터 입력

Vision_Proj_Num

이 파라미터는 Mech-Vision 프로젝트 번호입니다. 데이터 유형은 Int입니다.Mech-Vision 프로젝트 번호(프로젝트 이름 앞의 숫자)는 Mech-Vision 프로젝트 리스트에서 확인할 수 있습니다.

Request_Pose_Type

이 파라미터는 웨이포인트를 얻기 위한 포즈 유형을 지정하는 데 사용됩니다. 데이터 유형은 Int입니다. 유효한 값은 1 또는 2입니다.

  • 1: 관절 각도.

  • 2: 말단장치 포즈.

여기의 Request_Pose_Type과 기능 블록 MM_Start_Vis, MM_Start_Viz의 Robot_Pose_Type은 데이터 블록 MM Interface의 같은 Pose Type 변수에 대응합니다. 따라서, Request_Pose_Type과 Robot_Pose_Type을 서로 다른 값으로 설정하면 두 가지가 동시에 효과적일 수는 없습니다.

Get_VisData

이 파라미터는 Mech-Vision 계획 경로 획득하기를 트리거합니다. 상승 에지에서 유효합니다. 데이터 유형은 Bool입니다.

Trigger_Acknowledge

이 파라미터는 Command Trigger 신호가 비전 시스템을 성공적으로 트리거하는지 여부를 피드백합니다. 데이터 유형은 Bool입니다.1은 성공적으로 트리거함을 의미하며 0은 Command Trigger 신호를 수신되지 않음을 의미합니다.

파라미터 입력/출력

Set_Flag

이 파라미터는 Get_VisData에서 상승 에지가 발생하는지 여부를 나타냅니다. 데이터 유형은 Bool입니다. 1은 Get_VisData에서 상승 에지가 발생함을 나타내고, 0은 Get_VisData에서 상승 에지가 발생하지 않음을 나타냅니다.

파라미터를 출력하기

Vision_Proj_Num_O

이 파라미터는 Mech-Vision 프로젝트 번호를 의미합니다. 데이터 유형은 Int입니다.

Request_Pose_Type_O

이 파라미터는 웨이포인트의 포즈 유형을 나타냅니다. 데이터 유형은 Int입니다. 1은 관절 각도를 의미하며 2는 TCP 포즈입니다.

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 Int입니다.

Command Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 Bool입니다.

MM Interface 데이터 블록에서 반환된 데이터

Status code

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 Int입니다. 명령어가 정상적으로 수행되면 상태 코드는 1103입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

이 명령어를 호출한 후 비전 시스템이 기본적으로 10초 이내에 처리 결과를 반환하지 않으면 타임아웃 오류 상태 코드를 반환합니다. Mech-Vision 툴 바의 로봇 통신 구성  다음  고급 설정에서 필요에 따라 이 기본 시간 제한을 변경할 수 있습니다.

set vis time

Status of Pose Sent

이 파라미터는 모든 웨이포인트를 획득했는지 여부를 나타냅니다. 데이터 유형은 Int입니다. 값은 0 또는 1입니다.

  • 0: 모든 웨이포인트를 획득하지 못했습니다.

  • 1: 모든 웨이포인트를 획득했습니다.

Number of Pose Sent

이 파라미터는 Mech-Vision이 반환한 웨이포인트의 수를 나타냅니다. 데이터 유형은 Int입니다. 값은 0이거나 0보다 큰 정수입니다.

Index of Vision Picking Point

이 파라미터는 전체 경로에서 경로 계획 도구의 "비전 이동" 스텝에 해당하는 웨이포인트(비전 이동 웨이포인트)의 위치 번호를 ​​나타냅니다. 데이터 유형은 Int입니다. 경로에 비전 이동 웨이포인트가 없는 경우 이 파라미터의 값은 0입니다.

예를 들어, 계획된 경로가 "이동_1", "이동_2", "비전 이동", "이동_3" 스텝으로 구성된 경우 비전 이동 웨이포인트의 위치 번호는 3입니다.

Target Pose

이 파라미터는 획득된 계획 경로에 각 웨이포인트의 포즈를 나타냅니다. 데이터 유형은 Array[0..39, 0..5] of Real입니다.

Target Label

이 파라미터는 획득된 계획 경로에 각 웨이포인트의 레이블을 나타냅니다. 이 레이블은 포즈와 일대일로 대응됩니다. 데이터 유형은 Array[0..39] of Int입니다.

Target Tool ID

이 파라미터는 획득된 계획 경로에 각 웨이포인트의 말단장치 번호를 나타냅니다. 이 말단장치 번호는 포즈와 일대일로 대응됩니다. 데이터 유형은 Array[0..39] of Int입니다.

예시

get planned visdate 2

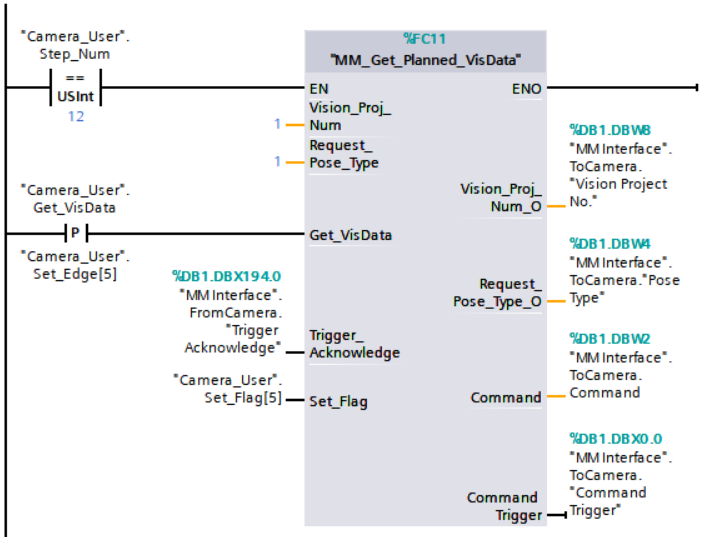

"Camera_User".Step_Num을 12로 설정하고 "Camera_User".Get_VisData에 상승 에지가 발생하면 Mech-Vision 프로젝트 1이 반환한 계획 경로를 획득합니다. 웨이포인트의 포즈 유형은 관절 각도입니다.

Mech-Vision 자체 정의한 데이터를 획득하기

기능 소개

이 명령어는 Mech-Vision “출력” 스텝을 통해 사용자 정의 포트의 데이터를 획득하는 데 사용됩니다. 이 명령을 한 번 호출하면 “출력” 스텝의 모든 포트 데이터가 지정된 레지스터에 저장됩니다.

"출력" 스텝 파라미터의 편집기 열기를 클릭하여 사용자 정의 포트 설정 창으로 들어갑니다. 여기서 사용자 정의 통신 키 이름은 사용자 정의 포트 이름입니다. 예를 들어 아래 그림의 customeData1 및 customeData2 포트는 사용자 정의 포트입니다.

  1. 미리 설정된 통신 키(아래 그림의 poses, labels, sizes, offsets 등)로 표시되는 포트 데이터는 사용자 정의 데이터에 속하지 않습니다.

  2. Mech-Vision “출력” 스텝의 포트 유형을 “사용자 정의”로 설정해야 하며 poses 포트가 존재해야 합니다.

custom data
사용자 정의 포트의 데이터의 수는 10개를 초과할 수 없습니다. 획득한 사용자 정의 데이터는 포트의 알파벳 순서(A~Za~z)로 정렬됩니다.

호출 순서

Mech-Vision 프로젝트를 실행하기 명령어를 호출한 후 사용해야 합니다.

기능 블록

get custom visdate 1

파라미터 입력

Vision_Proj_Num

이 파라미터는 Mech-Vision 프로젝트 번호입니다. 데이터 유형은 Int입니다.Mech-Vision 프로젝트 번호(프로젝트 이름 앞의 숫자)는 Mech-Vision 프로젝트 리스트에서 확인할 수 있습니다.

Get_VisData

이 파라미터는 Mech-Vision 자체 정의한 데이터 획득하기를 트리거합니다. 상승 에지에서 유효합니다. 데이터 유형은 Bool입니다.

Trigger_Acknowledge

이 파라미터는 Command Trigger 신호가 비전 시스템을 성공적으로 트리거하는지 여부를 피드백합니다. 데이터 유형은 Int입니다.1은 성공적으로 트리거함을 의미하며 0은 Command Trigger 신호를 수신되지 않음을 의미합니다.

파라미터 입력/출력

Set_Flag

이 파라미터는 Get_VisData에서 상승 에지가 발생하는지 여부를 나타냅니다. 데이터 유형은 Bool입니다. 1은 Get_VisData에서 상승 에지가 발생함을 나타내고, 0은 Get_VisData에서 상승 에지가 발생하지 않음을 나타냅니다.

파라미터를 출력하기

Vision_Proj_Num_O

이 파라미터는 Mech-Vision 프로젝트 번호를 의미합니다. 데이터 유형은 Int입니다.

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 Int입니다.

Command Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 Int입니다.

MM Interface 데이터 블록에서 반환된 데이터

Status code

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 Int입니다. 명령어가 정상적으로 수행되면 상태 코드는 1100입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

Status of Pose Sent

이 파라미터는 모든 비전 포인트를 획득했는지 여부를 나타냅니다. 데이터 유형은 Int입니다. 값은 0 또는 1입니다.

  • 0: 모든 비전 포인트를 획득하지 못했습니다.

  • 1: 모든 비전 포인트를 획득했습니다.

Number of Pose Sent

이 파라미터는 Mech-Vision 반환한 비전 포인트를 저장합니다.데이터 유형은 Int입니다.

Target Pose

이 파라미터는 획득된 비전 결과에 각 비전 포인트의 포즈를 나타냅니다. 포즈 형식은 TCP 포즈입니다. 데이터 유형은 Array[0..39, 0..5] of Real입니다.

Target Label

이 파라미터는 획득된 비전 결과에 각 비전 포인트의 레이블을 나타냅니다. 이 레이블은 포즈와 일대일로 대응됩니다. 데이터 유형은 Array[0..39] of Int입니다.

Custom Data Output

이 파라미터는 획득된 비전 결과에 각 비전 포인트의 사용자 정의 데이터를 나타냅니다. 이 사용자 정의 데이터는 포즈와 하나씩 대응됩니다. 데이터 유형은 Array[0..39, 0..9] of Real입니다.

예시

get custom visdate 2

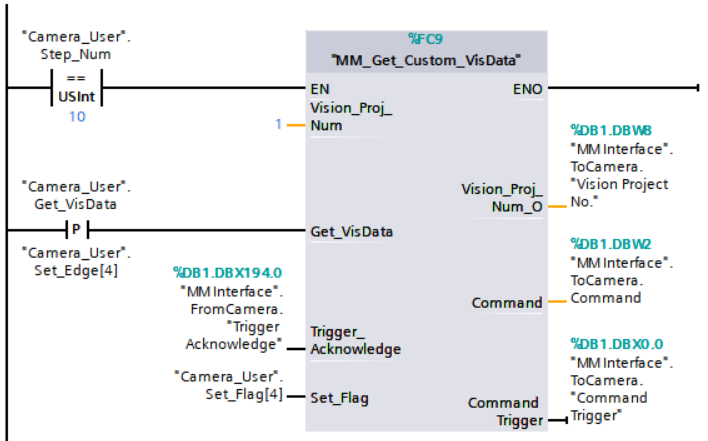

"Camera_User".Step_Num을 10으로 설정하고 "Camera_User".Get_VisData에 상승 에지가 발생하면 Mech-Vision 프로젝트 1의 사용자 정의 데이터를 획득합니다.

진공 그리퍼의 DO 신호를 가져오기

기능 소개

이 명령어는 Mech-Vision 또는 Mech-Viz 프로젝트에서 계획한 멀티 파티션 진공 그리퍼의 컨트롤 신호를 획득하는 데 사용됩니다. 이 명령어를 사용하기 전에, Mech-Vision 또는 Mech-Viz에서 다음 구성을 수행해야 합니다.

  • Mech-Vision 프로젝트를 구성하기

    • "경로 계획" 스텝 파라미터에서 구성 마법사를 클릭하십시오. 전역 구성에서 상자 디팔레타이징을 활성화합니다.

      vision move vis
    • “경로 계획” 스텝 파라미터 패널에서 구성 마법사 버튼을 클릭하고 말단장치의 이름을 더블클릭하며 말단장치 유형디팔레타이징 진공 그리퍼로 설정하고 디팔레타이징 진공 그리퍼 구성을 클릭하여 수요에 따라 DO 신호를 구성하십시오.

      sucker vis
  • Mech-Viz 프로젝트를 구성하기

    • Mech-Viz의 "비전 이동" 스텝에서 피킹 방법 선택상자 디팔레타이징 으로 설정합니다.

      vision move viz
    • Mech-Viz 소프트웨어에서 말단장치의 이름을 더블클릭하며 말단장치 유형디팔레타이징 진공 그리퍼로 설정하고 디팔레타이징 진공 그리퍼 구성을 클릭하여 수요에 따라 DO 신호를 구성하십시오.

      sucker viz

호출 순서

이 명령어는 Mech-Vision가 계획한 경로를 획득하기 또는 Mech-Viz가 계획한 경로를 획득하기 명령어가 호출된 후 호출됩니다. 즉, PLC는 먼저 계획된 경로를 얻은 다음 비전 이동 웨이포인트에 해당하는 진공 그리퍼 DO 신호를 얻습니다.

기능 블록

get do list 1

파라미터 입력

Vision_Proj_Num

이 파라미터는 DO 신호 리스트의 소스를 지정합니다. 데이터 유형은 Int입니다. 값은 0 또는 양의 정수입니다. 구체적인 설명은 다음과 같습니다.

  • 0: Mech-Viz에서 DO 신호 리스트를 획득합니다.

  • 양의 정수: Mech-Vision에서 DO 신호 리스트를 획득합니다. 여기에 설정된 양의 정수가 Mech-Vision 프로젝트 번호입니다.

Depalletize_Tool_Section_Count

이 파라미터는 진공 그리퍼 파티션의 수를 나타냅니다. 데이터 유형은 Int입니다.

Get_DoList

이 파라미터는 진공 그리퍼의 DO 신호 가져오기를 트리거합니다. 상승 에지에서 유효합니다. 데이터 유형은 Bool입니다.

Trigger_Acknowledge

이 파라미터는 Command Trigger 신호가 비전 시스템을 성공적으로 트리거하는지 여부를 피드백합니다. 데이터 유형은 Bool입니다.1은 성공적으로 트리거함을 의미하며 0은 Command Trigger 신호를 수신되지 않음을 의미합니다.

파라미터 입력/출력

Set_Flag

이 파라미터는 Get_DoList에서 상승 에지가 발생하는지 여부를 나타냅니다. 데이터 유형은 Bool입니다. 1은 Get_DoList에서 상승 에지가 발생함을 나타내고, 0은 Get_DoList에서 상승 에지가 발생하지 않음을 나타냅니다.

파라미터를 출력하기

Vision_Proj_Num_O

이 파라미터는 DO 신호 리스트의 소스를 나타냅니다. 데이터 유형은 Int입니다.

Depalletize_Tool_Section_Count_O

이 파라미터는 진공 그리퍼 파티션의 수를 나타냅니다. 데이터 유형은 Int입니다.

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 Int입니다.

Command Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 Bool입니다.

MM Interface 데이터 블록에서 반환된 데이터

Status code

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 Int입니다. 명령어가 성공적으로 Mech-Vision에서 DO 신호 리스트를 획득하면 상태 코드는 1106입니다. 명령어가 성공적으로 Mech-Viz에서 DO 신호 리스트를 획득하면 상태 코드는 2102입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

DO

이 파라미터는 명령어에서 반환된 64개의 DO 신호를 나타냅니다. 데이터 유형은 Array[0..63] of Int입니다.

이 명령어로 반환되는 DO 신호는 구축된 프로젝트에 따라 달라집니다.

  • Mech-Vision 프로젝트가 계획한 진공 그리퍼의 DO 신호

    • 경로 계획 도구의 전역 구성에서 모든 비전 결과를 계획하기비활성화된 경우, 이 기능은 이번 라운드에서 계획된 64개의 그리퍼 DO 신호를 반환합니다. 유효한 DO 신호는 0부터 999까지의 0 이상의 정수이며, 유효하지 않은 DO 신호는 -1로, 이는 자리 표시자로 사용됩니다.

      plan all vis off

      예를 들어, 아래 표에서 반환되는 유효한 DO 신호는 1, 3, 5, 6이며 이는 위의 DO 신호에 해당하는 값이 ON으로 설정되었음을 의미합니다.

      1st

      2nd

      3rd

      4th

      5th

      6th

      7th

      8th

      63rd

      64th

      1

      3

      5

      6

      -1

      -1

      -1

      -1

      -1

      -1

    • 경로 계획의 전역 구성에서 모든 비전 결과를 계획하기활성화되면, Mech-Vision가 동일한 비전 결과를 기반으로 여러 라운드의 계획을 수행할 수 있습니다. 이 명령어로 반환된 64개의 진공 그리퍼 DO 신호는 모든 라운드의 계획 얻어진 것입니다. 이 경우, 각 라운드의 계획 동안 획득한 진공 그리퍼 DO 신호를 구별하기 위해 파티션 진공 그리퍼의 수를 사용할 수 있습니다.

      plan all vis on

      예를 들어, 파티션 진공 그리퍼의 수가 4이고 명령어가 총 64개의 DO 신호를 반환하면, 각 4개의 DO 신호는 각 라운드의 계획 획득된 멀티 파티션 진공 그리퍼 컨트롤 신호입니다.

      첫 번째 계획 라운드

      두 번째 계획 라운드

      열여섯 번째 계획 라운드

      1st

      2nd

      3rd

      4th

      5th

      6th

      7th

      8th

      61th

      62th

      63rd

      64th

      1

      3

      4

      -1

      1

      4

      -1

      -1

      -1

      -1

      -1

      -1

  • Mech-Viz 프로젝트가 계획한 진공 그리퍼의 DO 신호

    • "비전 이동" 스텝에서 "비전 결과를 재사용하기"를 선택하지 않으면, 이 기능은 이번 라운드에서 계획된 64개의 그리퍼 DO 신호를 반환합니다. 유효한 DO 신호는 0부터 999까지의 0 이상의 정수이며, 유효하지 않은 DO 신호는 -1로, 이는 자리 표시자로 사용됩니다.

      vision move off

      예를 들어, 아래 표에서 반환되는 유효한 DO 신호는 1, 3, 5, 6이며 이는 위의 DO 신호에 해당하는 값이 ON으로 설정되었음을 의미합니다.

      1st

      2nd

      3rd

      4th

      5th

      6th

      7th

      8th

      63rd

      64th

      1

      3

      5

      6

      -1

      -1

      -1

      -1

      -1

      -1

    • "비전 이동" 스텝에서 "비전 결과를 재사용하기" 옵션을 선택함을 하고, "비전 이동" 스텝이 루프에서 사용되면, Mech-Viz는 동일한 비전 결과를 기반으로 여러 라운드의 계획을 수행할 수 있습니다. 이 명령어로 반환된 64개의 진공 그리퍼 DO 신호는 모든 라운드의 계획 얻어진 것입니다. 이 경우, 각 라운드의 계획 동안 획득한 진공 그리퍼 DO 신호를 구별하기 위해 파티션 진공 그리퍼의 수를 사용할 수 있습니다.

      vision move on

      예를 들어, 파티션 진공 그리퍼의 수가 4이고 명령어가 총 64개의 DO 신호를 반환하면, 각 4개의 DO 신호는 각 라운드의 계획 획득된 멀티 파티션 진공 그리퍼 컨트롤 신호입니다.

      첫 번째 계획 라운드

      두 번째 계획 라운드

      열여섯 번째 계획 라운드

      1st

      2nd

      3rd

      4th

      5th

      6th

      7th

      8th

      61th

      62th

      63rd

      64th

      1

      3

      4

      -1

      1

      4

      -1

      -1

      -1

      -1

      -1

      -1

예시

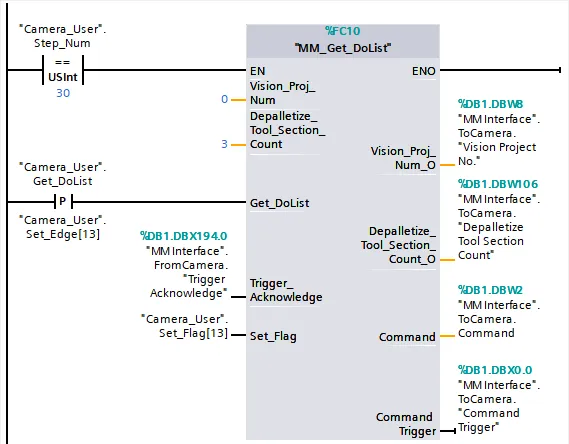

get do list 2

"Camera_User".Step_Num을 30으로 설정하고 "Camera_User".Get_DoList에 상승 에지가 발생하면 Vision_Proj_Num이 0이고 Depalletize_Tool_Section_Count는 3인 경우 Mech-Viz에서 반환된 DO 리스트가 DO 배열에 저장될 것입니다.

Mech-Viz 프로젝트를 실행하기

기능 소개

이 명령어는 Mech-Viz 프로젝트 실행을 트리거하는 데 사용됩니다. Mech-Viz는 Mech-Vision에서 출력한 비전 결과를 기반으로 로봇의 이동 경로를 계획합니다.

Mech-Viz 프로젝트 리소스 화면에서 프로젝트 명칭을 마우스 오른쪽 버튼으로 클릭하여 해당 프로젝트를 자동으로 로드하기를 선택합니다.

기능 블록

start mech viz 1

파라미터 입력

Robot_Pose_Type

이 파라미터는 실제 로봇 포즈가 Mech-Viz 프로젝트에 전송되는 방식을 지정합니다. 값의 범위는 0, 1, 2입니다. 아래 표는 자세한 내용을 설명합니다. 데이터 유형은 Int입니다.

Robot_Pose

이 파라미터는 로봇의 포즈를 지정합니다. 데이터 유형은 Array[0..1, 0..5] of Real입니다. 이 파라미터의 데이터 구조는 2D 배열이며, 여기서 Array[0]은 로봇 관절 각도이고 Array[1]은 로봇 플랜지 포즈입니다.

다음 표는 Robot_Pose_Type 및 Robot_Pose 파라미터 값 간의 관계 및 설명을 보여줍니다.

Robot_Pose_Type Robot_Pose 설명 적용 시나리오

0

[[0,0,0,0,0,0]],[0,0,0,0,0,0]]

이 명령어는 Mech-Viz 프로젝트에 로봇 포즈를 입력할 필요가 없으며 Mech-Viz 프로젝트의 시뮬레이션된 로봇은 설정된 Home포인트부터 첫번째 웨이포인트 위치로 이동합니다.

카메라의 설치 방식은 Eye To Hand 입니다.

1

로봇 현재 관절 각도와 플랜지 포즈

이 명령어는 로봇의 현재 관절 각도 및 플랜지 포즈를 Mech-Viz 프로젝트로 입력해야 하고 Mech-Viz 프로젝트의 시뮬레이션된 로봇은 입력된 관절 각도부터 척번째 웨이포인트 위치로 이동합니다.

카메라는 Eye In Hand 방식으로 장착되는 경우 이 방식이 추천됩니다.

2

로봇 경로 계획의 시작점에서 로봇의 관절 각도

이 명령어는 아래 그림과 같이 로봇이 이미지 캡처 영역에 있지 않은 경우, Mech-Viz 프로젝트를 미리 트리거하여 다음 라운드의 경로를 계획하기 위해 로봇의 티칭 포인트의 관절 각도(현재 관절 각도가 아니라, 사용자 정의 관절 각도입니다)를 Mech-Viz 프로젝트로 입력해야 합니다. 이 때 Mech-Viz 프로젝트의 시뮬레이션된 로봇은 입력된 티칭 포인트 위치부터 첫번째 웨이포인트 위치로 이동합니다.

카메라는 Eye To Hand 방식으로 장착되는 경우 이 방식이 추천됩니다.

카메라는 Eye To Hand 방식으로 장착되는 경우, Robot_Pose_Type을 2로 사용하는 것을 추천하는 이유는 무엇입니까?

아래 이미지는 로봇이 배치 영역에서 어떻게 작동하는지 보여줍니다.

이런 경우에, Robot_Pose_Type1로 설정하면 로봇의 현재 포즈를 Mech-Viz로 전송하고 실제 로봇이 첫 번째 웨이포인트에 도달하기 전에 다른 위치로 이동할 가능성이 있습니다. 그러나 시뮬레이션된 로봇은 현재 위치에서 Mech-Viz 프로젝트의 첫 번째 웨이포인트로 직접 이동합니다. 결과적으로 실제 로봇과 시뮬레이션 로봇의 경로가 일치하지 않을 수 있습니다. 이러한 불일치는 잠재적으로 예상치 못한 안전 위험을 초래할 수 있으며, 특히 시뮬레이션된 로봇의 경로에서 충돌이 감지되는 경우 더욱 그렇습니다.

반면, Robot_Pose_Type2로 설정하면, 로봇 티치 펜던트에서 설정한 이미지 캡처 포즈를 Mech-Viz로 전송합니다. 따라서 실제 로봇이 이미지 캡처 영역에 있을 때 실제 Mech-Viz가 다음 경로 계획을 시작할 수 있으며 사이클 타임이 단축될 수 있습니다.

앞서 설명한 내용은 Eye To Hand 모드에서 Robot_Pose_Type을 2로 설정하는 것이 권장되는 이유입니다.

robot example

Start_Viz

이 파라미터는 Mech-Viz 프로젝트 실행이 트리거합니다. 상승 에지에서 유효합니다. 데이터 유형은 Bool입니다.

Trigger_Acknowledge

이 파라미터는 Command Trigger 신호가 비전 시스템을 성공적으로 트리거하는지 여부를 피드백합니다. 데이터 유형은 Bool입니다.1은 성공적으로 트리거함을 의미하며 0은 Command Trigger 신호를 수신되지 않음을 의미합니다.

파라미터 입력/출력

Set_Flag

이 파라미터는 Start_Viz에 상승 에지가 있는지 여부를 나타냅니다. 데이터 유형은 Bool입니다.1은 Start_Viz에 상승 에지가 발생했음을 의미하며 0은 상승 에지가 발생하지 않았음을 의미합니다.

파라미터를 출력하기

Robot_Pose_Type_O

이 파라미터는 실제 로봇의 포즈가 Mech-Viz 프로젝트로 입력되는 포맷을 의미합니다. 데이터 유형은 Int입니다. 값은 0, 1, 또는 2입니다.

Robot_JPS

이 파라미터는 로봇의 관절 각도를 나타냅니다. 데이터 유형은 Array[0..5] of Real입니다.

Robot_FL_Pose

이 파라미터는 로봇의 플랜지 포즈를 나타냅니다. 데이터 유형은 Array[0..5] of Real입니다.

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 Int입니다.

Command Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 Bool입니다.

MM Interface 데이터 블록에서 반환된 데이터

Status code

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 Int입니다. 명령어가 정상적으로 수행되면 상태 코드는 2103입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

예시

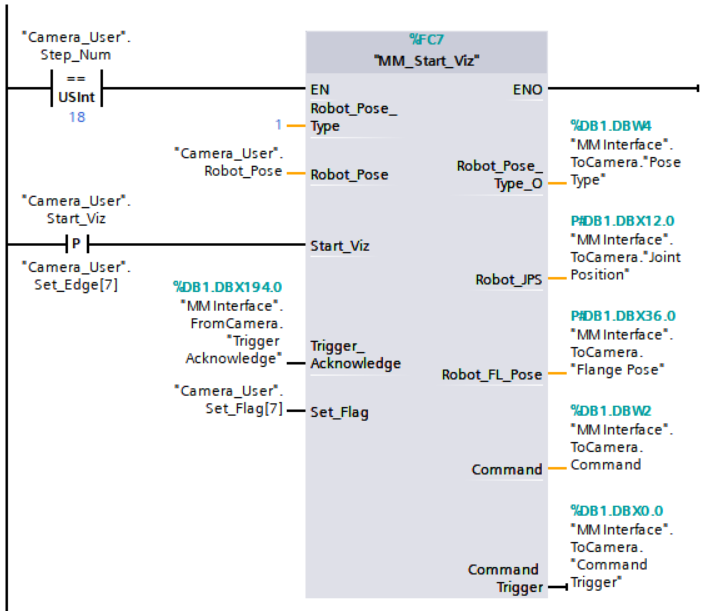

start mech viz 2

"Camera_User".Step_Num을 18로 설정하고 "Camera_User".Start_Viz에 상승 에지가 발생하면 Mech-Viz 프로젝트 실행을 트리거합니다.

Mech-Viz 프로젝트를 중지하기

기능 소개

이 명령어는 실행 중인 Mech-Viz 프로젝트를 중지하는 데 사용됩니다.

호출 순서

Mech-Viz 프로젝트를 실행하기 명령어를 호출한 후 사용해야 합니다.

기능 블록

stop mech viz 1

파라미터 입력

Stop_Viz

이 파라미터는 실행 중인 Mech-Viz 프로젝트를 중지합니다. 상승 에지에서 유효합니다. 데이터 유형은 Bool입니다.

Trigger_Acknowledge

이 파라미터는 Command Trigger 신호가 비전 시스템을 성공적으로 트리거하는지 여부를 피드백합니다. 데이터 유형은 Bool입니다.1은 성공적으로 트리거함을 의미하며 0은 Command Trigger 신호를 수신되지 않음을 의미합니다.

파라미터 입력/출력

Set_Flag

이 파라미터는 Stop_Viz에 상승 에지가 있는지 여부를 나타냅니다. 데이터 유형은 Bool입니다. 1은 Stop_Viz에서 상승 에지가 발생함을 나타내고, 0은 Stop_Viz에서 상승 에지가 발생하지 않음을 나타냅니다.

파라미터를 출력하기

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 Int입니다.

Command Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 Bool입니다.

MM Interface 데이터 블록에서 반환된 데이터

Status code

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 Int입니다. 명령어가 정상적으로 수행되면 상태 코드는 2104입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

예시

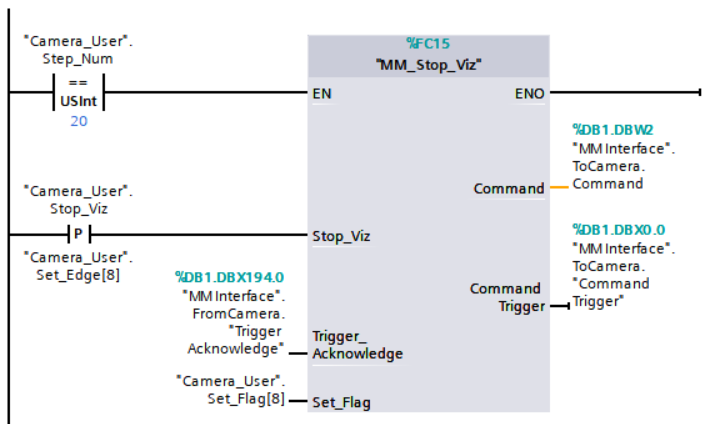

stop mech viz 2

"Camera_User".Step_Num을 20으로 설정하고 "Camera_User".Stop_Viz에 상승 에지가 발생하면 Mech-Viz 프로젝트는 정지될 것입니다.

Mech-Viz 메시지 분기 아웃 포트를 설정하기

기능 소개

이 명령어는 "메시지 분기" 스텝의 아웃 포트를 설정하는 데 사용됩니다. Mech-Viz 프로젝트가 "메시지 분기" 스텝까지 실행되면 이 명령으로 지정된 아웃 포트를 기다립니다.

set branch

호출 순서

Mech-Viz 프로젝트를 실행하기 명령어를 호출한 후 사용해야 합니다.

기능 블록

set branch 2

파라미터 입력

Branch_Name

이 파라미터는 메시지 분기의 스텝 번호를 지정합니다. 데이터 유형은 Int입니다. 값은 양의 정수여야 합니다. 스텝 번호는 스텝 파라미터 패널에 표시됩니다. 예를 들어 위 이미지에서 스텝의 번호는 1입니다.

Branch_Exit_Port

이 파라미터는 “메시지 분기” 스텝의 아웃 포트 번호를 지정하는 데 사용됩니다. 데이터 유형은 Int입니다. 값은 양의 정수여야 합니다. 파라미터 값을 N으로 설정하면 Mech-Viz 프로젝트는 "메시지 분기" 스텝의 N-1 아웃 포트를 따라 계속 실행됩니다.

Set_Branch

이 파라미터는 Mech-Viz 메시지 분기 아웃 포트 설정하기를 트리거합니다. 상승 에지에서 유효합니다. 데이터 유형은 Bool입니다.

Trigger_Acknowledge

이 파라미터는 Command Trigger 신호가 비전 시스템을 성공적으로 트리거하는지 여부를 피드백합니다. 데이터 유형은 Bool입니다.1은 성공적으로 트리거함을 의미하며 0은 Command Trigger 신호를 수신되지 않음을 의미합니다.

파라미터 입력/출력

Set_Flag

이 파라미터는 Set_Branch에 상승 에지가 있는지 여부를 나타냅니다. 데이터 유형은 Bool입니다.1은 Set_Branch에 상승 에지가 발생했음을 의미하며 0은 상승 에지가 발생하지 않았음을 의미합니다.

파라미터를 출력하기

Branch_Name_O

이 파라미터는 메시지 분기의 스텝 번호를 나타냅니다. 데이터 유형은 Int입니다.

Branch_Exit_Port_O

이 파라미터는 “메시지 분기” 스텝의 아웃 포트 번호를 나타냅니다. 데이터 유형은 Int입니다.

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 Int입니다.

Command Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 Bool입니다.

MM Interface 데이터 블록에서 반환된 데이터

Status code

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 Int입니다. 명령어가 정상적으로 수행되면 상태 코드는 2105입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

예시

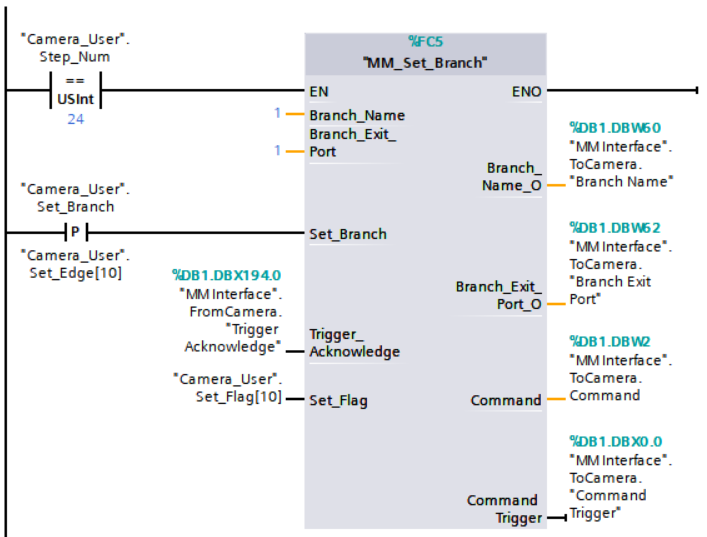

set branch 3

"Camera_User".Step_Num을 24로 설정하고 "Camera_User".Set_Branch에 상승 에지가 발생하면 Mech-Viz 프로젝트는 번호가 1인 "메시지 분기" 스텝에서 아웃 포트 0에 따라 계속 실행됩니다.

Mech-Viz의 현재 인덱스 설정하기

기능 소개

이 명령어는 인덱스를 갖춘 스텝의 “현재 인덱스” 값을 설정하는 데 사용됩니다. "인덱스" 파라미터가 있는 스텝에는 "배열대로 이동", "순서대로 이동 ", "자체 정의한 파렛트 패턴", "미리 설정된 파렛트 패턴" 등이 포함됩니다.

set index

호출 순서

일반적으로 인덱스를 갖춘 스텝 앞에 “메시지 분기” 스텝이 있습니다. PLC는 우선 Mech-Viz 프로젝트를 실행하기 명령어를 호출하고 Mech-Viz의 현재 인덱스 설정하기 명령어를 호출하며 마지막으로 Mech-Viz 메시지 분기 아웃 포트를 설정하기 명령어를 호출합니다. 이는 Mech-Viz가 현재 인덱스 값을 설정할 충분한 시간을 확보하기 위한 것입니다.

기능 블록

set index 2

파라미터 입력

Index_Name

이 파라미터는 인덱스 유형 스텝의 스텝 번호를 지정하는 데 사용됩니다. 데이터 유형은 Int입니다. 값은 양의 정수여야 합니다. 스텝 번호는 스텝 파라미터 패널에 표시됩니다. 예를 들어 위 이미지에서 스텝의 번호는 3입니다.

Index_Counter

이 파라미터는 인덱스를 갖춘 스텝의 “현재 인덱스” 값을 지정하는 데 사용됩니다. 데이터 유형은 Int입니다. 값은 양의 정수여야 합니다. 이 파라미터의 값을 "N"으로 설정하면 해당 스텝의 “현재 인덱스”는 "N-1"이 됩니다.

Set_Index

이 파라미터는 Mech-Viz 현재 인덱스 설정하기를 트리거합니다. 상승 에지에서 유효합니다. 데이터 유형은 Bool입니다.

Trigger_Acknowledge

이 파라미터는 Command Trigger 신호가 비전 시스템을 성공적으로 트리거하는지 여부를 피드백합니다. 데이터 유형은 Bool입니다.1은 성공적으로 트리거함을 의미하며 0은 Command Trigger 신호를 수신되지 않음을 의미합니다.

파라미터 입력/출력

Set_Flag

이 파라미터는 Set_Index에 상승 에지가 있는지 여부를 나타냅니다. 데이터 유형은 Bool입니다.1은 Set_Index에 상승 에지가 발생했음을 의미하며 0은 상승 에지가 발생하지 않았음을 의미합니다.

파라미터를 출력하기

Index_Name_O

이 파라미터는 인덱스 유형 스텝의 스텝 번호를 나타냅니다. 데이터 유형은 Int입니다.

Index_Counter_O

이 파라미터는 인덱스를 갖춘 스텝의 “현재 인덱스” 값을 나타냅니다. 데이터 유형은 Int입니다.

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 Int입니다.

Command Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 Bool입니다.

MM Interface 데이터 블록에서 반환된 데이터

Status code

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 Int입니다. 명령어가 정상적으로 수행되면 상태 코드는 2106입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

예시

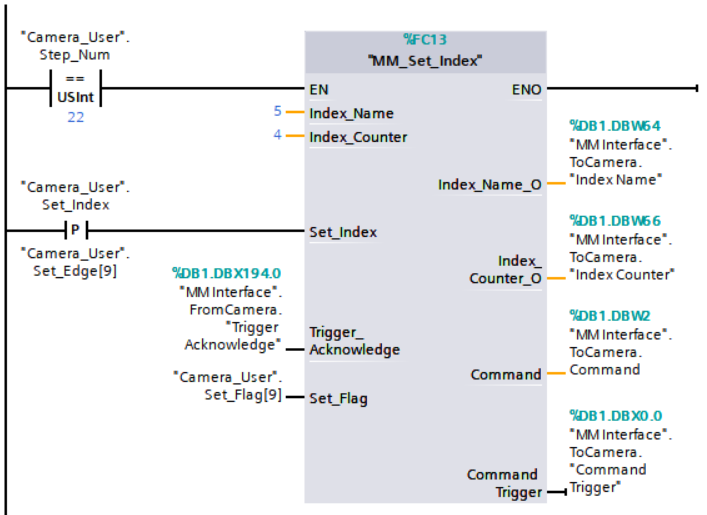

set index 3

"Camera_User".Step_Num을 22로 설정하고 "Camera_User".Set_Index에 상승 에지가 발생하면 Mech-Viz 프로젝트 번호가 5인 스텝의 현재 인덱스를 3으로 설정합니다.

Mech-Viz가 계획한 경로를 획득하기

기능 소개

이 명령어는 Mech-Viz 프로젝트에서 계획된 경로(일련의 웨이포인트)를 획득하는 데 사용됩니다.

웨이포인트: 로봇이 계획된 경로를 따라 이동할 때 도달하는 각 지점입니다. 웨이포인트에는 로봇 포즈, 레이블, 이동 유형, 속도 등의 정보가 있습니다. 웨이포인트는 다음 두 가지 유형으로 나눠집니다:

  • 비전 이동 웨이포인트: “비전 이동" 스텝에 해당하는 웨이포인트입니다.

  • 비(非) 비전 이동 웨이포인트: “비전 이동" 스텝 이외의 다른 이동 유형 스텝에 해당하는 웨이포인트입니다.

호출 순서

이 명령어는 Mech-Viz 프로젝트를 실행하기 명령어를 호출한 후 사용해야 합니다.

기능 블록

get mech viz date 1

파라미터 입력

Request_Pose_Type

이 파라미터는 웨이포인트를 얻기 위한 포즈 유형을 지정하는 데 사용됩니다. 데이터 유형은 Int입니다. 유효한 값은 1 또는 2입니다.

  • 1: 관절 각도.

  • 2: 말단장치 포즈.

여기의 Request_Pose_Type과 기능 블록 MM_Start_Vis, MM_Start_Viz의 Robot_Pose_Type은 데이터 블록 MM Interface의 같은 Pose Type 변수에 대응합니다. 따라서, Request_Pose_Type과 Robot_Pose_Type을 서로 다른 값으로 설정하면 두 가지가 동시에 효과적일 수는 없습니다.

Get_VizData

이 파라미터는 Mech-Viz 계획 경로 획득하기를 트리거합니다. 상승 에지에서 유효합니다. 데이터 유형은 Bool입니다.

Trigger_Acknowledge

이 파라미터는 Command Trigger 신호가 비전 시스템을 성공적으로 트리거하는지 여부를 피드백합니다. 데이터 유형은 Bool입니다.1은 성공적으로 트리거함을 의미하며 0은 Command Trigger 신호를 수신되지 않음을 의미합니다.

파라미터 입력/출력

Set_Flag

이 파라미터는 Get_VizData에 상승 에지가 있는지 여부를 나타냅니다. 데이터 유형은 Bool입니다. 1은 Get_VizData에서 상승 에지가 발생함을 나타내고, 0은 Get_VizData에서 상승 에지가 발생하지 않음을 나타냅니다.

파라미터를 출력하기

Request_Pose_Type_O

이 파라미터는 웨이포인트의 포즈 유형을 나타냅니다. 데이터 유형은 Int입니다. 1은 관절 각도를 의미하며 2는 TCP 포즈입니다.

Robot_JPS

이 파라미터는 로봇의 관절 각도를 나타냅니다. 데이터 유형은 Array[0..5] of Real입니다.

Robot_FL_Pose

이 파라미터는 로봇의 플랜지 포즈를 나타냅니다. 데이터 유형은 Array[0..5] of Real입니다.

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 Int입니다.

Command Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 Bool입니다.

MM Interface 데이터 블록에서 반환된 데이터

Status code

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 Int입니다. 명령어가 정상적으로 수행되면 상태 코드는 2100입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

이 명령어를 호출한 후 비전 시스템이 기본적으로 10초 이내에 처리 결과를 반환하지 않으면 타임아웃 오류 상태 코드를 반환합니다. Mech-Vision 툴 바의 로봇 통신 구성  다음  고급 설정에서 필요에 따라 이 기본 시간 제한을 변경할 수 있습니다.

set viz time

Status of Pose Sent

이 파라미터는 모든 웨이포인트를 획득했는지 여부를 나타냅니다. 데이터 유형은 Int입니다. 값은 0 또는 1입니다.

  • 0: 모든 웨이포인트를 획득하지 못했습니다.

  • 1: 모든 웨이포인트를 획득했습니다.

Number of Pose Sent

이 파라미터는 Mech-Viz이 반환한 웨이포인트의 수를 나타냅니다. 데이터 유형은 Int입니다. 값은 0이거나 0보다 큰 정수입니다.

Index of Vision Picking Point

이 파라미터는 전체 경로에서 Mech-Viz 프로젝트의 "비전 이동" 스텝에 해당하는 웨이포인트(비전 이동 웨이포인트)의 위치 번호를 ​​나타냅니다. 데이터 유형은 Int입니다. 경로에 비전 이동 웨이포인트가 없는 경우 이 파라미터의 값은 0입니다.

예를 들어, 계획된 경로가 "이동_1", "이동_2", "비전 이동", "이동_3" 스텝으로 구성된 경우 비전 이동 웨이포인트의 위치 번호는 3입니다.

Target Pose

이 파라미터는 획득된 계획 경로에 각 웨이포인트의 포즈를 나타냅니다. 데이터 유형은 Array[0..39, 0..5] of Real입니다.

Target Label

이 파라미터는 획득된 계획 경로에 각 웨이포인트의 레이블을 나타냅니다. 이 레이블은 포즈와 일대일로 대응됩니다. 데이터 유형은 Array[0..39] of Int입니다.

Target Tool ID

이 파라미터는 획득된 계획 경로에 각 웨이포인트의 말단장치 번호를 나타냅니다. 이 말단장치 번호는 포즈와 일대일로 대응됩니다. 데이터 유형은 Array[0..39] of Int입니다.

예시

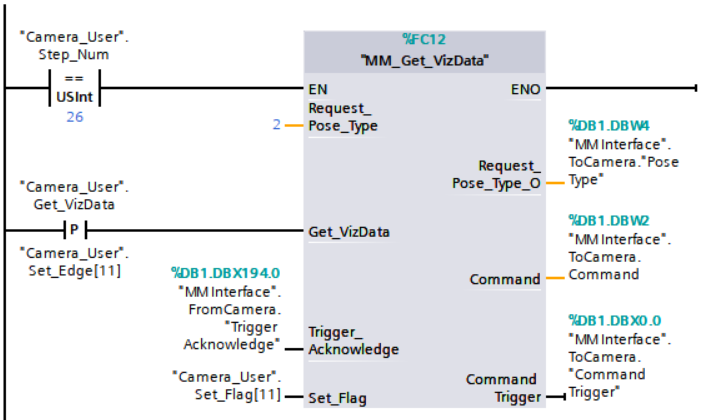

get mech viz date 2

"Camera_User".Step_Num을 26으로 설정하고 "Camera_User".Get_VizData에 상승 에지가 발생하면 Mech-Viz 프로젝트가 계획한 경로를 획득합니다. 웨이포인트의 포즈 유형은 TCP 포즈입니다.

Mech-Vision 프로젝트에 물체 치수 입력하기

기능 소개

이 명령어는 Mech-Vision프로젝트에 물체 치수를 입력하는 데 사용됩니다. 입력하는 물체 치수는 “물체 사이즈 읽기” 스텝의 상자 사이즈 설정 파라미터의 값입니다. 아래 그림과 같습니다.

이 명령어를 사용할 때 Mech-Vision 프로젝트에는 "물체 치수 읽기" 스텝이 하나만 존재해야 하며 그렇지 않으면 비전 시스템이 오류를 반환합니다.
read object dimensions

호출 순서

이 명령어는 Mech-Vision 프로젝트를 실행하기 명령어를 호출하기 전에 사용해야 합니다.

기능 블록

read object dimensions 2

파라미터 입력

Vision_Proj_Num

이 파라미터는 Mech-Vision 프로젝트 번호입니다. 데이터 유형은 Int입니다.Mech-Vision 프로젝트 번호(프로젝트 이름 앞의 숫자)는 Mech-Vision 프로젝트 리스트에서 확인할 수 있습니다.

External_Input_Box_Dimension

이 파라미터는 Mech-Vision 프로젝트에 입력된 물체 치수입니다(순서대로 길이, 너비, 높이이며, 단위는 밀리미터(mm)입니다). 이 값은 "물체 치수 읽기" 스텝에서 읽게 되며 X방향 길이, Y방향 길이Z방향 길이로 설정됩니다. 데이터 유형은 Array[0..2] of Real입니다.

Set_Box_Dimension

이 파라미터는 Mech-Vision 프로젝트에 물체 치수 입력하기를 트리거합니다. 상승 에지에서 유효합니다. 데이터 유형은 Bool입니다.

Trigger_Acknowledge

이 파라미터는 Command Trigger 신호가 비전 시스템을 성공적으로 트리거하는지 여부를 피드백합니다. 데이터 유형은 Bool입니다.1은 성공적으로 트리거함을 의미하며 0은 Command Trigger 신호를 수신되지 않음을 의미합니다.

파라미터 입력/출력

Set_Flag

이 파라미터는 Set_Box_Dimension에 상승 에지가 있는지 여부를 나타냅니다. 데이터 유형은 Bool입니다.1은 Set_Box_Dimension에 상승 에지가 발생했음을 의미하며 0은 상승 에지가 발생하지 않았음을 의미합니다.

파라미터를 출력하기

Vision_Proj_Num_O

이 파라미터는 Mech-Vision 프로젝트 번호를 의미합니다. 데이터 유형은 Int입니다.

External_Input_Box_Dimension_O

이 파라미터는 Mech-Vision프로젝트에 입력된 물체의 치수를 나타냅니다. 데이터 유형은 Array[0..2] of Real입니다.

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 Int입니다.

Command Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 Bool입니다.

MM Interface 데이터 블록에서 반환된 데이터

Status code

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 Int입니다. 명령어가 정상적으로 수행되면 상태 코드는 1108입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

예시

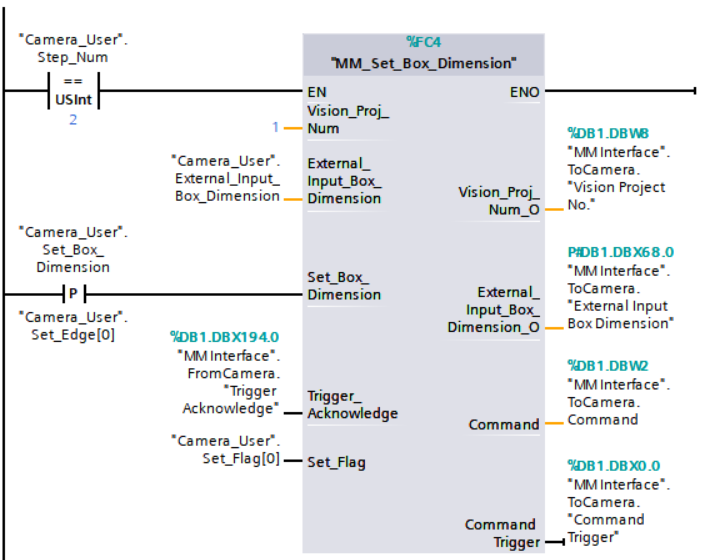

read object dimensions 3

"Camera_User".Step_Num을 2로 설정하고 "Camera_User".Set_Box_Dimension에 상승 에지가 발생하면 Mech-Vision 프로젝트 "물체 사이즈 읽기" 스텝의 물체 사이즈는 External_Input_Box_Dimension 파라미터 값으로 설정될 것입니다.

알림 스텝의 메시지를 가져오기

기능 소개

Mech-Vision 또는 Mech-Viz 프로젝트가 “알림” 스텝까지 실행될 때, 비전 시스템은 “알림” 스텝에서 미리 설정된 메시지를 반환합니다.

Mech-Vision 또는 Mech-Viz 프로젝트에서 “알림” 스텝이 실행되면, 메시지는 비전 시스템의 버퍼에 단 3초 동안만 남습니다. 따라서 이 명령어를 호출하는 시점을 고려하여 메시지를 성공적으로 가져올 수 있도록 해야 합니다. 추가로, PLC가 메시지를 수신한 후에는 프로그램이 변수 "CameraIO".MM.ToCamera.CLEAR_NOTIFY를 트리거하여 레지스터 데이터를 초기화해야 합니다.

이 명령어를 호출하기 전에 “알림” 스텝은 다음과 같은 요구 사항을 충족해야 합니다.

  • Mech-Vision 프로젝트의 “알림” 스텝

    1. “알림” 스텝을 다른 스텝의 오른쪽에 연결합니다. 아래 이미지에서는 "출력" 스텝을 예로 들었습니다.

      notify 1
    2. “출력” 스텝 파라미터 패널에서 출력이 있을 때 제어 흐름을 트리거하기 파라미터를 선택하십시오.

      notify 5
    3. “알림” 스텝 파라미터 패널에서 “서비스 이름”으로 Standard Interface Notify로 입력하고(입력하면 수정할 수 없음) “메시지”에서 1001(수요에 따라 입력하고 양의 정수만 입력 가능)로 입력하십시오.

      notify 2
  • Mech-Viz 프로젝트의 “알림” 스텝

    1. “알림” 스텝을 작업 흐름의 올바른 위치에 추가합니다.

      notify 3
    2. “알림” 스텝 파라미터 패널에서 표준 인터페이스를 선택하고 “메시지”에서 1000(수요에 따라 입력하고 양의 정수만 입력 가능)로 입력하십시오.

      notify 4

호출 순서

Mech-Vision 프로젝트를 실행하기 명령어 또는 Mech-Viz 프로젝트를 실행하기 명령어를 호출한 후 즉시 사용해야 합니다.

기능 블록

get notify 1

파라미터 입력

Get_Notify

이 파라미터는 알림 스텝의 메시지 가져오기를 트리거합니다. 상승 에지에서 유효합니다. 데이터 유형은 Bool입니다.

Trigger_Acknowledge

이 파라미터는 Command Trigger 신호가 비전 시스템을 성공적으로 트리거하는지 여부를 피드백합니다. 데이터 유형은 Bool입니다.1은 성공적으로 트리거함을 의미하며 0은 Command Trigger 신호를 수신되지 않음을 의미합니다.

파라미터 입력/출력

Set_Flag

이 파라미터는 Get_Notify에서 상승 에지가 발생하는지 여부를 나타냅니다. 데이터 유형은 Bool입니다. 1은 Get_Notify에서 상승 에지가 발생함을 나타내고, 0은 Get_Notify에서 상승 에지가 발생하지 않음을 나타냅니다.

파라미터를 출력하기

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 Int입니다.

Command Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 Bool입니다.

MM Interface 데이터 블록에서 반환된 데이터

Notify

이 파라미터는 알림 메시지를 저장합니다(현재 0 이상의 정수만 지원됩니다).데이터 유형은 Int입니다.

예시

"알림" 스텝에서 설정된 메시지가 777이라고 가정할 때, PLC가 자동 모드로 메시지를 받는 예는 다음과 같습니다.

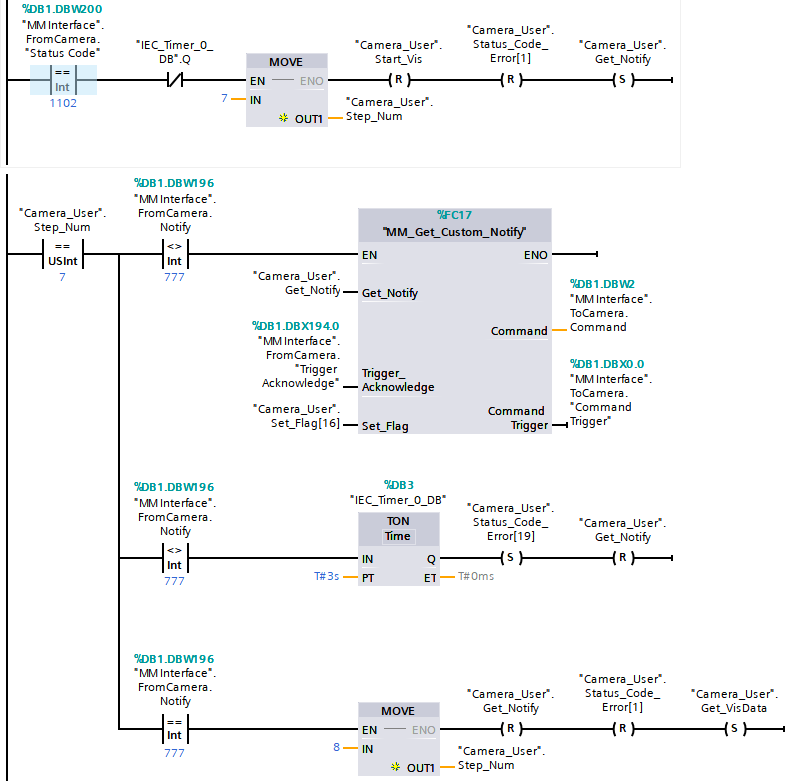

get notify 2

자동 모드에서"Camera_User".Step_Num을 7로 설정하면, 이때 "MM Interface".FromCamera.Notify는 777이 아니며, "MM_Get_Custom_Notify" 기능이 활성화됩니다. 변수 "Camera_User".Get_Notify에 상승 에지가 발생하면 "알림" 스텝에서 미리 설정된 메시지를 가져옵니다. 메시지 수신이 성공하면 "MM Interface".FromCamera.Notify의 값이 777로 변경됩니다. 그렇지 않으면 값은 변경되지 않고 PLC는 3초 후에 오류를 표시합니다.

프로젝트 상태 가져오기

기능 소개

이 명령어는 Mech-Vision 프로젝트가 실행될 준비가 되었는지를 확인하는 데 사용됩니다.

기능 블록

get software state 1

파라미터 입력

Get_Status

이 파라미터는 Mech-Vision 프로젝트가 준비되었는지 체크합니다. 상승 에지에서 유효합니다. 데이터 유형은 Bool입니다.

Trigger_Acknowledge

이 파라미터는 Command Trigger 신호가 비전 시스템을 성공적으로 트리거하는지 여부를 피드백합니다. 데이터 유형은 Bool입니다.1은 성공적으로 트리거함을 의미하며 0은 Command Trigger 신호를 수신되지 않음을 의미합니다.

파라미터 입력/출력

Set_Flag

이 파라미터는 Get_Status에 상승 에지가 있는지 여부를 나타냅니다. 데이터 유형은 Bool입니다. 1은 Get_Status에서 상승 에지가 발생함을 나타내고, 0은 Get_Status에서 상승 에지가 발생하지 않음을 나타냅니다.

파라미터를 출력하기

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 Int입니다.

Command Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 Bool입니다.

MM Interface 데이터 블록에서 반환된 데이터

Status code

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 Int입니다. 명령어가 정상적으로 수행되면 상태 코드는 1101입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

예시

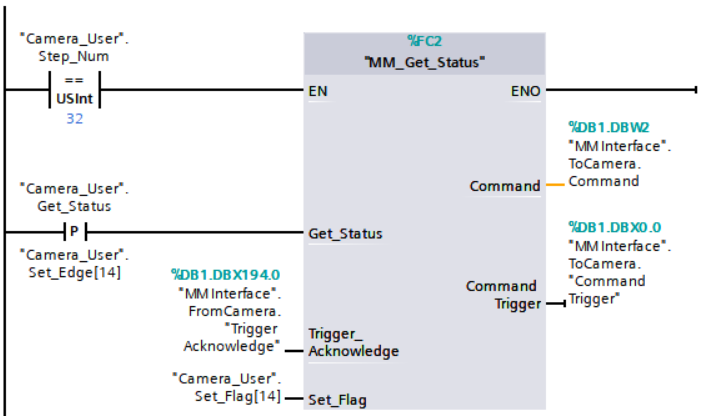

get software state 2

"Camera_User".Step_Num을 32로 설정하고 "Camera_User".Get_Status에 상승 에지가 발생하면 Mech-Vision 프로젝트가 준비되었는지 확인합니다.

목표 데이터를 지우기

기능 소개

이 명령어는 이미 획득된 포즈, 레이블, 말단장치 번호를 지우는 데 사용됩니다.

기능 블록

clear target data 1

파라미터 입력

Start_Empty

이 파라미터는 획득한 포즈, 레이블 및 말단장치 번호를 삭제합니다. 이 파라미터는 셋트되면 적용됩니다. 데이터 유형은 Bool입니다.

파라미터 입력/출력

Target_Pose

이 파라미터는 획득된 비전 포인트나 웨이포인트의 포즈를 나타냅니다. 데이터 유형은 Array[0..19, 0..5] OF DINT입니다.

Target_Label

이 파라미터는 획득된 비전 포인트나 웨이포인트의 레이블을 나타냅니다. 데이터 유형은 Array[0..19] OF UDINT입니다.

Target_Tool_ID

이 파라미터는 획득된 비전 포인트나 웨이포인트의 말단장치 번호를 나타냅니다. 데이터 유형은 Array[0..19] OF UDINT입니다.

이 기능을 항상 활성화할 수는 없습니다. Target_Pose, Target_Label, 그리고 Target_Tool_ID는 기능의 입력/출력 파라미터이므로, 기능이 계속 활성화된 상태라면, PLC는 각 스캔 주기마다 위의 파라미터를 읽고 쓰게 됩니다. 이로 인해 비전 시스템에서 이미 전송된 데이터가 덮어씌워질 수 있습니다.

예시

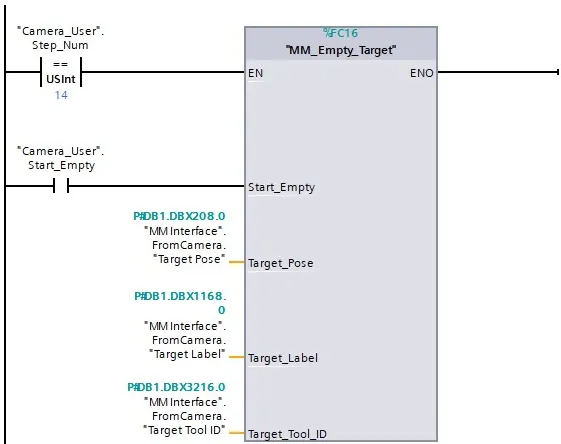

clear target data 2

위 예시는 "Camera_User".Step_Num을 14로 설정하고, "Camera_User".Start_Empty가 셋트되면 Target Pose, Target Label, Target Tool ID를 초기화함을 의미합니다.

비전 이동 계획 결과 또는 사용자 정의 데이터를 가져오기

이 명령어는 Mech-Vision 프로젝트의 비전 이동 계획 결과 또는 Mech-Viz포로젝트의 비전 이동 계획 결과나 사용자 정의 데이터를 획득하는 데 사용됩니다.

  • Mech-Vision 프로젝트에서는 여기서 말하는 “비전 이동 계획 결과”는 “경로 계획 도구”(“경로 계획” 스텝 파라미터 패널에서 열 수 있음)의 “비전 이동” 스텝을 통해 계획된 데이터를 가리킵니다. 피킹된 작업물의 레이블, 피킹된 작업물 총수, 이번에 피킹된 작업물의 수, 진공 그리퍼의 엣지/코너 ID, TCP 옵셋량, 작업물 조합의 방향, 단일 작업물의 방향, 작업물 조합의 치수 등 정보가 포함됩니다.

  • Mech-Viz 프로젝트의 경우:

    • 비전 이동 계획 결과: Mech-Viz 중 “비전 이동” 스텝을 통해 계획된 데이터를 가리킵니다. 피킹된 작업물의 레이블, 피킹된 작업물 총수, 이번에 피킹된 작업물의 수, 진공 그리퍼의 엣지/코너 ID, TCP 옵셋량, 작업물 조합의 방향, 단일 작업물의 방향, 작업물 조합의 치수 등 정보가 포함됩니다.

    • 사용자 정의 데이터: Mech-Vision "출력" 스텝의 사용자 정의 포트에서 출력된 후 Mech-Viz에 의해 전달되는 데이터를 의미합니다.

      "출력" 스텝 파라미터의 편집기 열기를 클릭하여 사용자 정의 포트 설정 창으로 들어갑니다. 여기서 사용자 정의 통신 키 이름은 사용자 정의 포트 이름입니다. 예를 들어 아래 그림의 customeData1 및 customeData2 포트는 사용자 정의 포트입니다.

      1. 미리 설정된 통신 키(아래 그림의 poses, labels, sizes, offsets 등)로 표시되는 포트 데이터는 사용자 정의 데이터에 속하지 않습니다.

      2. Mech-Vision “출력” 스텝의 포트 유형을 “사용자 정의”로 설정해야 하며 poses 포트가 존재해야 합니다.

      custom data

기능 블록

plan data 1

호출 순서

이 명령어는 Mech-Vision 프로젝트를 실행하기 명령어 또는 Mech-Viz 프로젝트를 실행하기 명령어를 호출한 후 사용해야 합니다.

파라미터 입력

Vision_Proj_Num

이 파라미터는 비전 이동 계획 결과의 소스를 지정합니다. 데이터 유형은 Int입니다. 값은 0 또는 양의 정수입니다. 구체적인 설명은 다음과 같습니다.

  • 0: Mech-Viz에서 비전 이동 계획 결과를 획득합니다.

  • 양의 정수: Mech-Vision에서 비전 이동 계획 결과를 가져오기. 여기에 설정된 양의 정수가 Mech-Vision 프로젝트 번호입니다.

Request_Pose_Type

이 파라미터는 예상된 반환 데이터의 포맷입니다. 데이터 유형은 Int입니다.

여기의 Request_Pose_Type과 기능 블록 MM_Start_Vis, MM_Start_Viz의 Robot_Pose_Type은 데이터 블록 MM Interface의 같은 Pose Type 변수에 대응합니다. 따라서, Request_Pose_Type과 Robot_Pose_Type을 서로 다른 값으로 설정하면 두 가지가 동시에 효과적일 수는 없습니다.

  • Vision_Proj_Num은 0인 경우 Request_Pose_Type 파라미터 값의 범위는 1~4입니다. 구체적으로 다음과 같습니다.

    Request_Pose_Type 파라미터 값 예상된 반환 데이터에 관한 설명(아래 설명 참조하십시오)

    1

    포즈(관절 각도 형태), 이동 유형, 말단장치의 번호, 속도, 사용자 정의 출력 데이터 1, ..., 사용자 정의 출력 데이터 N

    2

    포즈(말단장치 포즈 형태), 이동 유형, 말단장치의 번호, 속도, 사용자 정의 출력 데이터 1, ..., 사용자 정의 출력 데이터 N

    3

    포즈(관절 각도 형태), 이동 유형, 말단장치의 번호, 속도, Mech-Viz 비전 이동 계획 결과, 사용자 정의 출력 데이터 1, ..., 사용자 정의 출력 데이터 N

    4

    포즈(말단장치 포즈 형태), 이동 유형, 말단장치의 번호, 속도, Mech-Viz 비전 이동 계획 결과, 사용자 정의 출력 데이터 1, ..., 사용자 정의 출력 데이터 N

  • Vision_Proj_Num이 양의 정수인 경우 Request_Pose_Type 파라미터의 값 범위는 아래 설명한 대로 1~2입니다.

    Request_Pose_Type 파라미터 값 예상된 반환 데이터에 관한 설명(아래 설명 참조하십시오)

    1

    포즈(관절 각도 형태), 이동 유형, 말단장치 번호, 속도, Mech-Vision 비전 이동 계획 결과

    2

    포즈(말단장치 포즈 형태), 이동 유형, 말단장치 번호, 속도, Mech-Vision 비전 이동 계획 결과

    포즈

    웨이포인트의 포즈는 Request_Pose_Type 파라미터 값에 따라 로봇 관절 각도 또는 TCP 포즈가 될 수 있습니다.

    이동 유형

    • 1: 관절 운동.

    • 2: 직선 운동.

    말단장치 번호

    웨이포인트의 말단장치 번호입니다. 값은 “-1”인 경우, 말단장치를 사용하지 않은 것을 의미합니다.

    속도

    웨이포인트의 속도 값은 백분율로 표현됩니다.

    비전 이동 계획 결과

    Mech-Vision이나 Mech-Viz 중 “비전 이동” 스텝을 통해 계획된 데이터를 가리킵니다. 피킹된 작업물의 레이블, 피킹된 작업물 총수, 이번에 피킹된 작업물의 수, 진공 그리퍼의 엣지/코너 ID, TCP 옵셋량, 작업물 조합의 방향, 단일 작업물의 방향, 작업물 조합의 치수 등 정보가 포함됩니다.

    비전 이동 계획 결과의 구체적인 내용은 아래의 표와 같습니다.

    명칭 설명 요소 수

    피킹된 작업물의 레이블

    10개의 정수로 구성되며 기본값은 10개 0입니다.

    10

    이미 피킹된 작업물의 총 수

    이미 피킹된 작업물의 총 수입니다.

    1

    이번에 피킹된 작업물의 수

    이번에 피킹된 작업물의 수

    1

    진공 그리퍼의 엣지/코너 ID

    이번 진공 그리퍼에 사용되는 엣지/코너 ID입니다.

    1

    TCP 옵셋량

    말단장치 중심을 기준으로 한 작업물 조합 중심의 XYZ 옵셋입니다.

    3

    작업물 조합의 방향

    작업물 조합과 진공 그리퍼 길이 사이의 상대적 위치입니다. 값은 0 또는 1입니다. 여기서 0은 평행을 나타내고 1은 수직을 나타냅니다.

    1

    단일 작업물의 방향

    단일 작업물의 길이와 진공 그리퍼의 길이 사이의 상대적인 위치입니다. 값은 0 또는 1입니다. 여기서 0은 평행을 나타내고 1은 수직을 나타냅니다.

    1

    작업물 조합의 치수

    이번에 피킹할 작업물 조합의 길이, 너비, 높이입니다.

    3

    사용자 정의 데이터의 항목

    Mech-Vision 프로젝트에서 “출력” 스텝의 아웃 포트 유형이 “Custom”인 경우, poses 및 labels 등을 빼고 기타 사용자 정의 포트의 데이터입니다.

    사용자 정의 포트의 데이터의 수는 10개를 초과할 수 없습니다. 획득한 사용자 정의 데이터는 포트의 알파벳 순서(A~Za~z)로 정렬됩니다.

Get_VizData

이 파라미터는 비전 이동 계획 결과 또는 자체 정의한 데이터 획득하기를 트리거합니다. 상승 에지에서 유효합니다. 데이터 유형은 Bool입니다.

Trigger_Acknowledge

이 파라미터는 Command Trigger 신호가 비전 시스템을 성공적으로 트리거하는지 여부를 피드백합니다. 데이터 유형은 Bool입니다.1은 성공적으로 트리거함을 의미하며 0은 Command Trigger 신호를 수신되지 않음을 의미합니다.

파라미터 입력/출력

Set_Flag

이 파라미터는 Get_VizData에 상승 에지가 있는지 여부를 나타냅니다. 데이터 유형은 Bool입니다. 1은 Get_VizData에서 상승 에지가 발생함을 나타내고, 0은 Get_VizData에서 상승 에지가 발생하지 않음을 나타냅니다.

파라미터를 출력하기

Vision_Proj_Num_O

이 파라미터는 Mech-Vision 프로젝트 번호를 의미합니다. 데이터 유형은 Int입니다.

Request_Pose_Type_O

이 파라미터는 예상된 반환 데이터의 포맷입니다. 데이터 유형은 Int입니다.

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 Int입니다.

Command Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 Bool입니다.

MM Interface 데이터 블록에서 반환된 데이터

Status code

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 Int입니다. 명령어가 정상적으로 실행되면 상태 코드는 2100이나 (Mech-Viz 프로젝트의 비전 이동 계획 결과 또는 사용자 정의 데이터를 성공적으로 획득했음) 1103입니다. (Mech-Vision 프로젝트의 비전 이동 계획 결과를 성공적으로 획득했음) 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

Status of Pose Sent

이 파라미터는 모든 웨이포인트를 획득했는지 여부를 나타냅니다. 데이터 유형은 Int입니다. 값은 0 또는 1입니다.

  • 0: 모든 웨이포인트를 획득하지 못했습니다.

  • 1: 모든 웨이포인트를 획득했습니다.

Number of Pose Sent

이 파라미터는 비전 시스템이 반환한 웨이포인트의 개수를 의미합니다. 데이터 유형은 Int입니다. 값은 0이거나 0보다 큰 정수입니다.

Index of Vision Picking Point

이 파라미터는 전체 경로에서 프로젝트의 "비전 이동" 스텝에 해당하는 웨이포인트(비전 이동 웨이포인트)의 위치 번호를 ​​나타냅니다. 데이터 유형은 Int입니다. 경로에 비전 이동 웨이포인트가 없는 경우 이 파라미터의 값은 0입니다.

예를 들어, 계획된 경로가 "이동_1", "이동_2", "비전 이동", "이동_3" 스텝으로 구성된 경우 비전 이동 웨이포인트의 위치 번호는 3입니다.

Target Pose

이 파라미터는 획득된 계획 경로에 각 웨이포인트의 포즈를 나타냅니다. 데이터 유형은 Array[0..39, 0..5] of Real입니다.

Target Label

이 파라미터는 획득된 계획 경로에 각 웨이포인트의 레이블을 나타냅니다. 이 레이블은 포즈와 일대일로 대응됩니다. 데이터 유형은 Array[0..39] of Int입니다.

Speed Percentage

이 파라미터는 획득된 계획 경로에 각 웨이포인트의 속도를 나타냅니다. 속도는 포즈와 일대일로 대응합니다. 데이터 유형은 Array[0..39] of Int입니다.

Target Tool ID

이 파라미터는 획득된 계획 경로에 각 웨이포인트의 말단장치 번호를 나타냅니다. 이 말단장치 번호는 포즈와 일대일로 대응됩니다. 데이터 유형은 Array[0..39] of Int입니다.

Custom Vision Output

이 파라미터는 획득된 계획 경로에 각 웨이포인트의 사용자 정의 데이터를 나타냅니다. 이 사용자 정의 데이터는 포즈와 하나씩 대응됩니다. 데이터 유형은 Array[0..39, 0..9] of Real입니다.

Target IsVisualMove

이 파라미터는 웨이포인트가 비전 이동 웨이포인트인지 여부를 나타냅니다. 0은 해당 포인트가 비전 이동 웨이포인트가 아니라는 것을 의미하고, 1은 해당 포인트가 비전 이동 웨이포인트라는 것을 의미합니다. 비전 이동 웨이포인트에만 비전 이동 계획 결과나 사용자 정의 데이터가 전달됩니다. 데이터 유형은 Array[0..39] of Int입니다.

Target Move Type

이 파라미터는 이동 유형을 나타냅니다. 데이터 유형은 Array[0..39] of Int입니다. 값은 1 또는 2입니다.

  • 1: 관절 운동.

  • 2: 직선 운동.

VisualMove Planning Result

이 파라미터는 각 웨이포인트의 비전 이동 계획 결과를 나타냅니다. 데이터 유형은 Array[0..39, 0..39] of Real입니다. 웨이포인트의 비전 이동 계획 결과는 아래의 표와 같습니다.

명칭 설명 요소 수

피킹된 작업물의 레이블

10개의 정수로 구성되며 기본값은 10개 0입니다.

10

이미 피킹된 작업물의 총 수

이미 피킹된 작업물의 총 수입니다.

1

이번에 피킹된 작업물의 수

이번에 피킹된 작업물의 수

1

진공 그리퍼의 엣지/코너 ID

이번 진공 그리퍼에 사용되는 엣지/코너 ID입니다.

1

TCP 옵셋량

말단장치 중심을 기준으로 한 작업물 조합 중심의 XYZ 옵셋입니다.

3

작업물 조합의 방향

작업물 조합과 진공 그리퍼 길이 사이의 상대적 위치입니다. 값은 0 또는 1입니다. 여기서 0은 평행을 나타내고 1은 수직을 나타냅니다.

1

단일 작업물의 방향

단일 작업물의 길이와 진공 그리퍼의 길이 사이의 상대적인 위치입니다. 값은 0 또는 1입니다. 여기서 0은 평행을 나타내고 1은 수직을 나타냅니다.

1

작업물 조합의 치수

이번에 피킹할 작업물 조합의 길이, 너비, 높이입니다.

3

예시

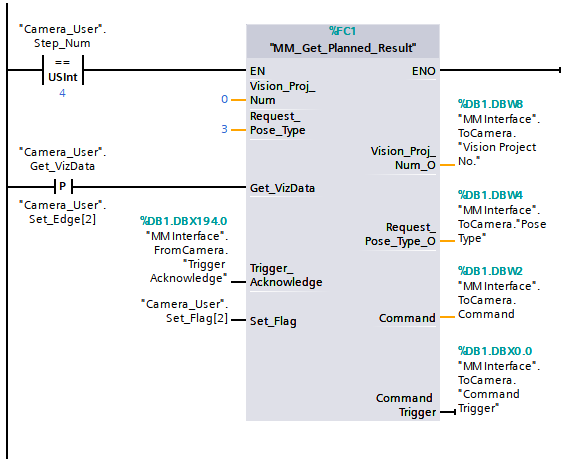

plan data 2

위 예시는 "Camera_User".Step_Num을 4로 설정하고 "MM_Get_Planned_Result" 기능을 활성화함을 의미합니다. 이때 Vision_Proj_Num은 0이고 변수 "Camera_User".Get_VizData에 상승 에지가 발생할 때 Mech-Viz 프로젝트가 출력한 웨이포인트 데이터를 획득하고 웨이포인트의 포즈 유형은 TCP입니다. 만약 Target IsVisualMove가 1이면, 이는 비전 시스템에서 가져온 웨이포인트가 비전 이동 웨이포인트를 의미합니다. 이 경우, VisualMove Planning Result는 비전 이동 계획 결과를 저장하고, Custom Vision Output은 사용자 정의 데이터를 저장합니다.

이 페이지가 도움이 되었습니까?

다음 방법을 통해 피드백을 보내주실 수 있습니다:

저희는 귀하의 개인정보를 소중히 다룹니다.

당사 웹사이트는 최상의 사용자 경험을 제공하기 위해 쿠키를 사용하고 있습니다. "모두 수락"을 클릭하시면 쿠키 사용에 동의하시는 것이며, "모두 거부"를 클릭하시면 이 웹사이트 방문 시 귀하의 정보가 추적되거나 기억되지 않도록 단일 쿠키만 사용됩니다.
