샘플 프로그램6: MM_S6_Vis_Timer

현재 최신 버전 (2.1.2)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

프로그램 소개

기능 설명

PLC가 비전 사이클 타임을 계산합니다. 즉, 트리거부터 Mech-Vision 프로젝트가 실행되고 마지막으로 비전 결과를 획득하기까지 소요되는 시간입니다.

파일 경로

Mech-Vision 및 Mech-Viz 소프트웨어 설치 디렉토리의 통신 구성 요소/Robot_Interface/EthernetIP/Programming Samples/AB PLC EthernetIP/sample applications/ExportedRoutineOfSampleProjects/MM_S6_Vis_Timer.L5X에 있습니다.

필요한 프로젝트

Mech-Vision 프로젝트

사용 조건

  1. 표준 인터페이스 통신 구성이 완료됩니다.

  2. 자동 캘리브레이션이 완료됩니다.

이 샘플 프로그램은 참고용으로 제공됩니다. 사용자는 실제 상황에 맞춰 이 내용을 바탕으로 수정해야 하며, 해당 프로그램을 그대로 사용하지 않도록 하십시오.

프로그램 설명

다음에는 MM_S6_Vis_Timer 샘플 프로그램과 관련 설명입니다.

사이클 타임MM_S1_Vis_Basic 샘플과 비하면, 이 샘플은 비전 사이클 타임을 계산할 수 있는 기능을 추가되었습니다.(Rung 7~9). 따라서, MM_S4_Vis_SwitchRecipe MM_S1_Vis_Basic과 일치하는 부분은 다시 설명하지 않습니다. (일치하는 부분에 대한 정보는 MM_S1_Vis_Basic 샘플 프로그램 설명을 참조하십시오).

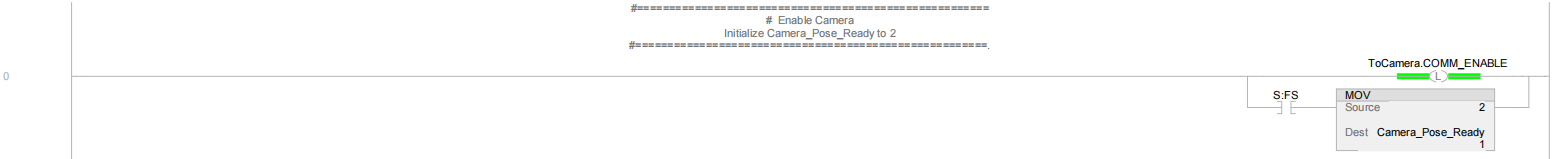

sample6 1
sample6 2

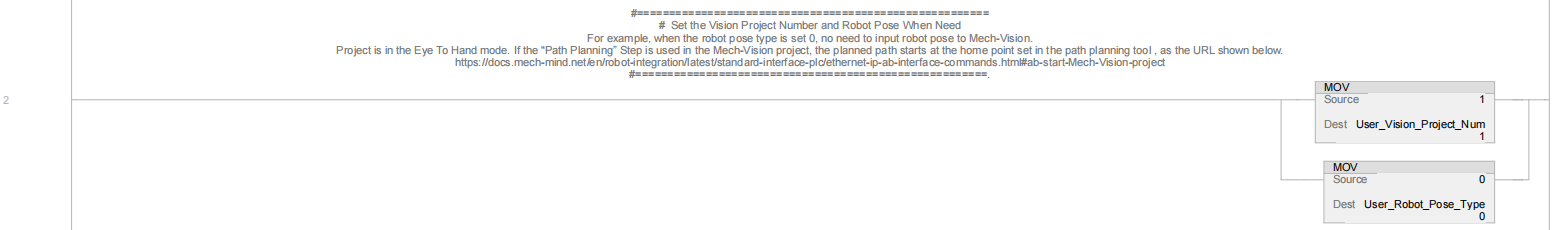

sample6 3

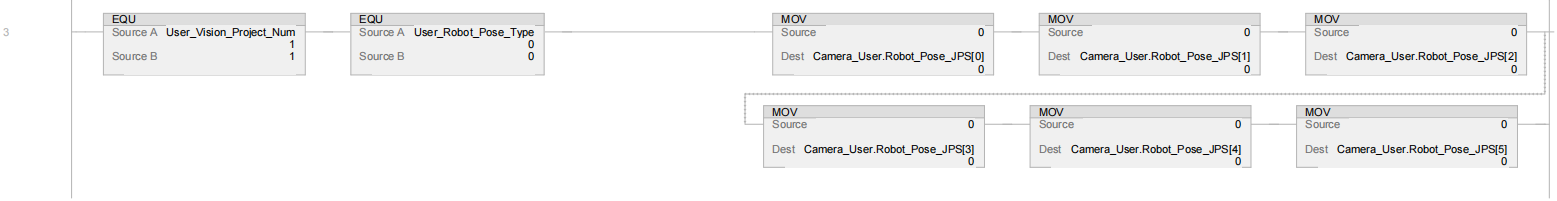

sample6 4

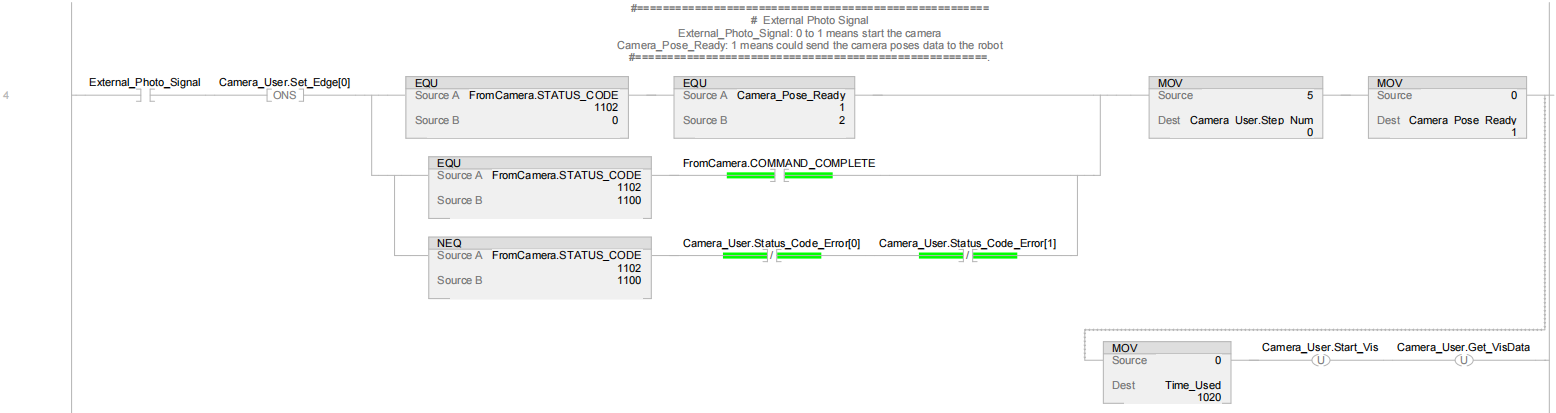

sample6 5
sample6 6
sample6 7
sample6 8
sample6 9
sample6 10

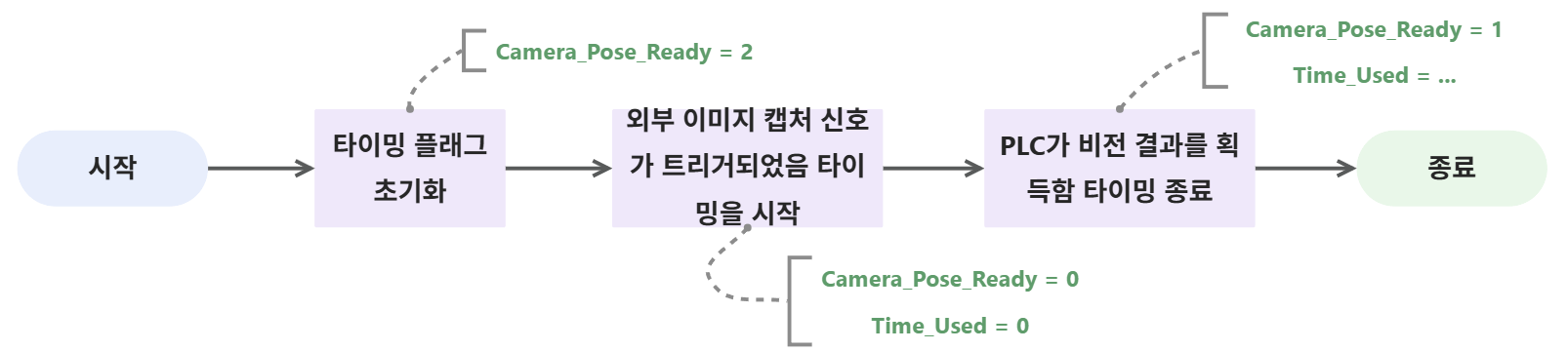

위 샘플 프로그램에서 비전 사이클 타임을 계산하기 해당하는 워크플로는 아래 그림에 표시되어 있습니다.

sample6 11

아래 표는 비전 사이클 타임을 계산하는 기능에 대해 설명합니다.

AB PLC에 내장된 자주 사용하는 기본 명령어는 자주 사용하는 명령어 설명을 참고하십시오.

워크플로 설명

비전 사이클 타임을 계산하기

sample6 8
sample6 9

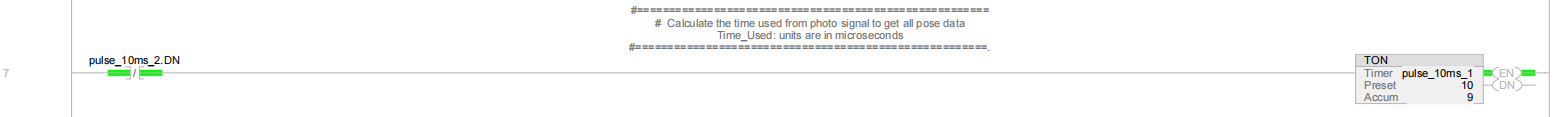

Rung 7 및 8은 지연 타이머(‘pulse_10ms_1’과 ‘pulse_10ms_2’)는 두 개의 TON을 사용하여 연결되며, 10ms 펄스 폭(pulse_10ms_1.DN)을 생성함을 나타냅니다. 따라서 pulse_10ms_1.DN의 상승 에지 주기는 10×2=20ms입니다.

sample6 10

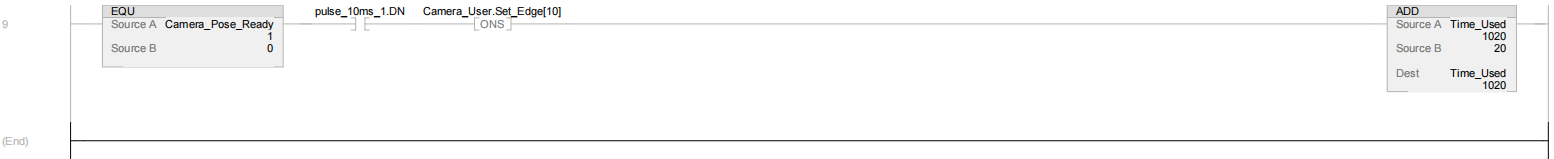

Rung 9: Camera_Pose_Ready가 0(외부 이미지 캡처 신호가 트리거됨)에서 1(PLC가 비전 결과를 획득함)로 변경되는 데 걸리는 시간(즉, 비전 사이클 타임)은 Time_Used 값을 기준으로 20ms 단위로 계산됩니다.
