Siemens PLC Client —— Siemens SIMATIC S7 PLC(SIMATIC Manager Step7)
지멘스 S7 시리즈 PLC가 SIMATIC Manager Step7 소프트웨어를 사용하여 Mech-Vision 및 Mech-Viz 소프트웨어와 Siemens PLC Snap 7 통신을 수행하는 워크플로는 다음과 같습니다.
하드웨어 및 소프트웨어 요구 사항
하드웨어
-
지원되는 Siemens S7 시리즈 PLC
-
S7-300: 통합 PN 네트워크 포트 또는 CP343-1
-
S7-400 : 통합 PN 네트워크 포트 또는 CP443-1
-
-
전원 어댑터 : 220V AC → 24V DC
-
Mech-Mind 비전 시스템 IPC 또는 호스트
-
네트워크 케이블
소프트웨어
-
지멘스 PLC 프로그램밍 소프트웨어 SIMATIC Manager Step7 V5.6.
-
Mech-Vision 및 Mech-Viz 소프트웨어 버전은 1.7.0 이상입니다.
-
비전 시스템 S7 통신 인터페이스 파일: MM_Interface_Step7.AWL.
MM_Interface_Step7.AWL 파일 저장된 경로: Mech-Mind 비전 시스템 IPC 또는 호스트 Mech-Vision 및 Mech-Viz 소프트웨어 설치 디렉토리의 통신 구성 요소/Robot_Interface/Siemens Snap7/Simatic Manager-STEP7 플더에 있습니다.
|
PLC 프로젝트 만들기 및 구성
PLC 프로젝트를 만들기
-

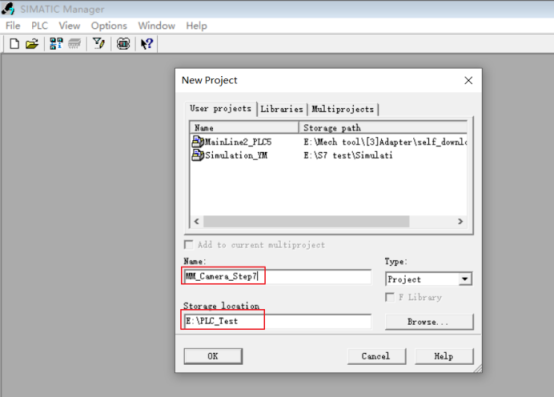

SIMATIC Manager 소프트웨어를 열고 왼쪽 상단의 새로 만들기
버튼을 클릭합니다. 팝업된 창에서 프로젝트의 이름 Name을 입력하고 저장될 경로 Storage location을 선택합니다.
주의해야 할 것은 프로젝트 경로에 한국어나 중국어 등 비영문 문자가 포함되면 안 됩니다. -

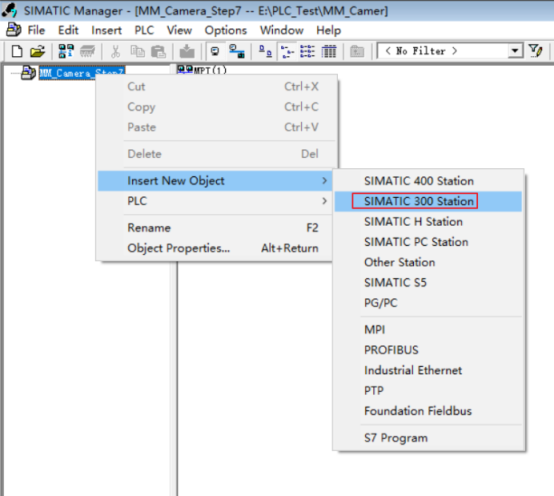

마우스 오른쪽 버튼으로 MM_Camera_Step7을 클릭하고 menu:Insert New Object [SIMATIC 300 Station]을 순서대로 선택합니다. 삽입 후 마우스 오른쪽 버튼으로 클릭하여 Open Project를 클릭하면 하드웨어 구성 화면으로 들어갑니다.
-
하드웨어 구성 화면의 빈 공간에서 마우스 오른쪽 버튼을 클릭하여
을 순서대로 선택합니다. -

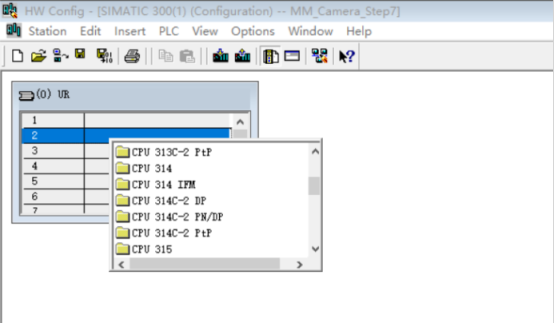

마운팅 레일의 두 번째 슬롯을 우클릭하고 Insert Object를 선택합니다. PLC CPU와 일치하는 모듈을(모듈은 PN 네트워크 포트를 지원해야 함) 선택하면 Ethernet Interface Property 창이 팝업됩니다.
-

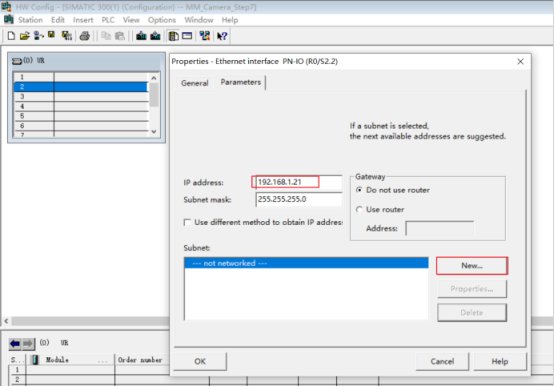

IP 주소를 설정하고 New Subnet를 클릭합니다. (서브넷 이름을 기본값으로 선택할 수 있습니다.) 그 다음 새로 만든 서브넷을 선택하고 OK를 클릭합니다.
-

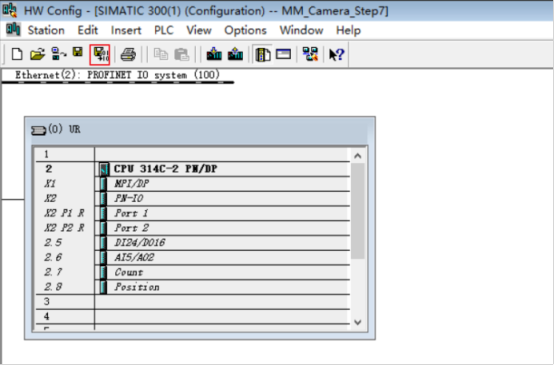

제목 바에서 Compile and Save
를 클릭하고 Hardware Configuration 창을 닫습니다.
S7 통신 인터페이스 가져오기
-

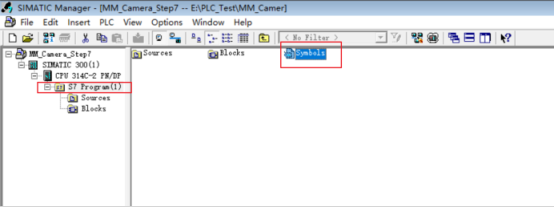

SIMATIC Manager 메인 인터페이스로 돌아가서 S7 Program을 선택하고 우클릭하여 Symbols 테이블을 엽니다. 새로운 심볼 Mech-Mind Interface를 추가하고 주소 열의 DB 번호를 비어 있는 번호로 선택합니다.

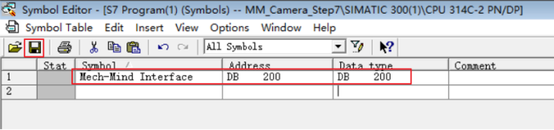

새로운 심볼을 추가한 후 다음 그림과 같습니다. Save
버튼을 클릭합니다.
-

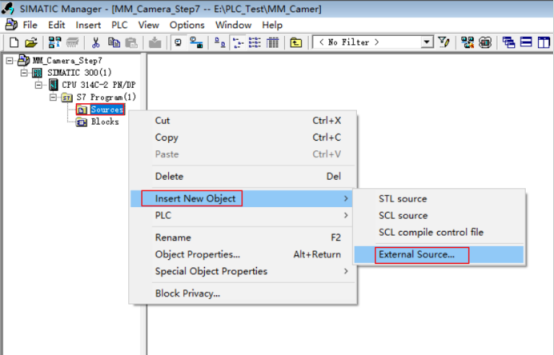

왼쪽의 프로젝트 패널에서 Sources 마우스 오른쪽 버튼으로 클릭하고
를 순서대로 선택합니다. 팝업된 창에서 MM_Interface_Step7.AWL을 선택하고 엽니다.MM_Interface_Step7.AWL 파일 저장된 경로: Mech-Mind 비전 시스템 IPC 또는 호스트 Mech-Vision 및 Mech-Viz 소프트웨어 설치 디렉토리의 통신 구성 요소/Robot_Interface/Siemens PLC/Simatic Manager-STEP7

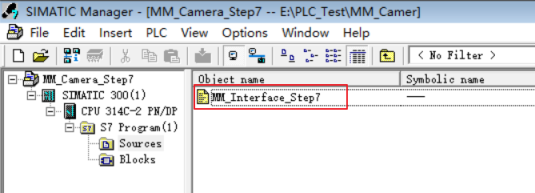

플더에 있습니다.파일을 가져온 후 아래 그림과 같습니다.
-
MM_Interface_Step7을 마우스 오른쪽 버튼으로 선택하고 Compile을 클릭합니다. 컴파일이 성공한 후 창을 닫습니다.
-

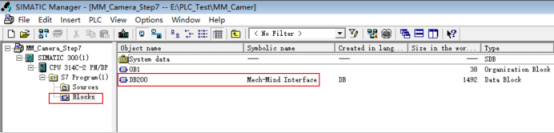

Blocks를 선택하고, 우클릭한 후 Details를 선택하면, Mech-Mind Interface가 성공적으로 가져온 것을 확인할 수 있습니다.
-

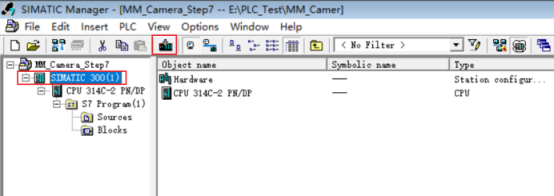

왼쪽의 프로젝트 패널에서 SIMATIC 300을 선택하고 툴 바의 Download
버튼을 클릭하여 프로젝트를 CPU에 다운로드합니다.
통신 활성화 및 구성
"로봇 통신 구성" 설정
-
IPC의 IP 주소와 PLC의 IP가 같은 네트워크 세그먼트에 위치하도록 설정합니다. 예를 들어 192.168.1.10과 같은 주소로 설정합니다. 그 후 IPC에서 cmd 명령 프롬프트를 열고 (검색을 통해 cmd를 입력하여 열 수 있습니다), ping xxx.xxx.xxx.xxx (PLC의 IP 주소)를 입력하여 IPC와 PLC 간의 연결이 정상적인지 테스트합니다.
-
Mech-Vision 소프트웨어를 시작합니다. 표시되는 인터페이스에 따라 다음의 적절한 방법을 선택하여 솔루션을 생성하십시오.
-
시작 화면이 나타나면 새로운 솔루션 만들기를 클릭하여 새로운 솔루션을 만듭니다.
-
메인 인터페이스가 나타나면 메뉴 바에서
을 차례로 클릭하여 새로운 솔루션을 만듭니다.
-
-
Mech-Vision 툴 바에서 로봇 통신 구성을 클릭합니다.
-
로봇 통신 구성 창에서 다음 구성을 수행합니다.
-
로봇 선택 드롭다운 메뉴를 클릭하여 실제 사용 중인 로봇에 따라 다음 설명을 참조하고 목록에 있는 로봇 또는 *사용자 지정 로봇*을 선택합니다. 마지막으로 다음을 클릭합니다.
-
목록에 있는 로봇: 대부분의 로봇에 적합합니다. 로봇 모델 선택을 클릭하여 구체적인 모델을 선택할 수 있습니다.
-
사용자 지정 로봇: 갠트리 로봇 또는 위 브랜드 이외의 로봇에 적용 가능합니다. 후속은 로봇 오일러 각 유형 및 *로봇 좌표계*를 선택해야 합니다.
-
-
통신 방식의 인터페이스 서비스 유형은 표준 인터페이스로, 프로토콜은 Siemens PLC Client로 선택하고 슬롯은 2로, DB 번호는 200으로 설정합니다.(즉, PLC 프로젝트 "Mech-Mind Interface"의 번호)
-
PLC IP 주소는 192.168.1.21로 설정합니다.(즉, 이전에 설정된 PLC IP 주소)
-
(선택 사항) 솔루션을 열 때 인터페이스 서비스 자동 활성화를 선택합니다.
-
응용을 클릭합니다.
-
통신 활성화
-
Mech-Vision 메인 화면에서 툴 바에 있는 “인터페이스 서비스” 기능이 활성화되어 있는지 확인하십시오. 연결이 성공하면 Mech-Vision 로그 창의 콘솔 탭에서 Connect to PLC server successfully 메시지가 나타납니다. 실패하면 구성을 확인하고 물리적 연결에 오류가 있는지 확인하세요.
-
구성된 Mech-Vision, Mech-Viz 프로젝트를 시작합니다.
-
DB 블록과 인터페이스 통신 명령어의 구체적인 사용 방법은 Siemens PLC Snap7 명령어 설명 내용을 참조할 수 있습니다. 비전 시스템의 사용 방법은 Siemens PLC Client —— Siemens SIMATIC S7 PLC(TIA Portal) 명령어 설명을 참조할 수 있습니다.
