자주 사용하는 명령어 설명

현재 최신 버전 (2.1.2)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

이 섹션은 AB PLC 사다리 다이어그램에서 자주 사용되는 명령어들을 설명하며, 아래 표에 정리되어 있습니다.

사다리 다이어그램 명령어 명칭 설명
basic command 1

OTL (Latch)

렁이 True일 때, OTL 명령어는 data_bit을 True로 설정합니다. data_bit은 일반적으로 OTU 명령어에 의해 클리어될 때까지 True 상태를 유지합니다.

렁이 False로 변경되어도 OTL 명령어는 data_bit의 상태를 변경하지 않습니다.

basic command 2

OTU (Unlatch)

렁이 True일 때, OTU 명령어는 data_bit을 False로 설정합니다.

렁이 False로 변경되어도 OTU 명령어는 data_bit의 상태를 변경하지 않습니다.

basic command 3

XIC (Examine If Closed)

data_bit이 True로 설정되면, Rung의 출력 조건도 True로 설정됩니다.

data_bit이 False로 설정되면, Rung의 출력 조건도 False로 설정됩니다.

basic command 4

XIO (Examine If Open)

data_bit이 True로 설정되면, Rung의 출력 조건도 False로 설정됩니다.

data_bit이 False로 설정되면, Rung의 출력 조건도 True로 설정됩니다.

basic command 5

ONS (One Shot)

Rung 입력 조건이 False에서 True로 전환될 때마다 나머지 Rung을 True로 만듭니다.

basic command 6

MOV (MOVE)

MOV 명령어는 Source의 사본을 Dest로 이동할 수 있습니다. Source는 변경되지 않습니다.

basic command 7

EQU (Equal)

Source A와 Source B가 NAN이 아니고, Source A가 Source B와 같으면 Rung 출력 조건을 True로 설정하고, 그렇지 않으면 Rung 출력 조건을 False로 설정합니다.

basic command 8

NEQ (Not Equal)

Source A와 Source B가 NAN이고, Source A가 Source B와 같지 않으면 Rung 출력 조건을 True로 설정하고, 그렇지 않으면 Rung 출력 조건을 False로 설정합니다.

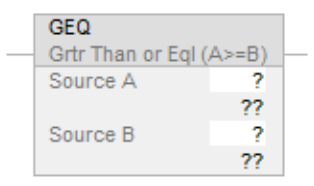

basic command 9

GEQ (Greater than or Equal to)

Source A와 Source B가 NAN이 아니고, Source A가 Source B보다 크거나 같으면 Rung 출력 조건을 True로 설정하고, 그렇지 않으면 Rung 출력 조건을 False로 설정합니다.

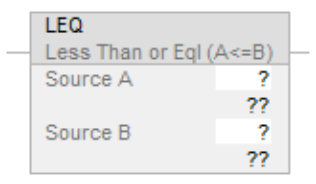

basic command 10

GEQ (Greater than or Equal to)

Source A와 Source B가 NAN이 아니고, Source A가 Source B보다 작거나 같으면 Rung 출력 조건을 True로 설정하고, 그렇지 않으면 Rung 출력 조건을 False로 설정합니다.

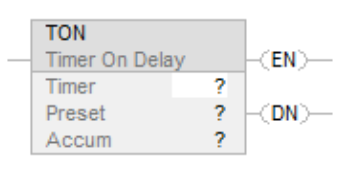

basic command 11

TON (Timer On Delay)

TON 명령어가 타이머를 활성화하면 시간을 누적하기 시작하여, 타이머가 비활성화되거나 타이머가 완료될 때까지 누적합니다.
시간 베이스는 항상 1밀리초입니다. 예를 들어, 2초 타이머의 경우 Preset 값은 2000이어야 합니다.
타이머가 완료되면 DN 비트가 True로 설정됩니다.
타이머가 활성화되면 DN 비트를 True로 설정하면 타이머가 일시 중지되고, DN 비트를 False로 설정하면 타이머가 다시 시작됩니다.

basic command 12

ADD (Addition)

Rung 입력 조건이 True이면 Dest = Source A + Source B입니다.
