JAKA 사전 설치된 프로그램으로 표준 인터페이스 구현

현재 버전 (2.1.2)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 최신 버전의 소프트웨어를 사용하려면 Mech-Mind 다운로드 센터를 방문하여 다운로드하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

이 부분에서는 JAKA 사전 절치된 프로그램 플러그인을 이용한 표준 인터페이스 프로그램 작성 방법을 소개합니다. 사용자는 이 문서의 샘플 프로그램에 간단한 수정만 하면 사용할 수 있습니다. 이 부분에서 다루는 샘플 프로그램은 로봇 컨트롤러 버전에 대한 요구 사항이 없습니다.

샘플 프로그램 플래싱하기

  1. Mech-Vision 와 Mech-Viz 소프트웨어 설치 디렉터리 아래의 통신 구성 요소\Robot_Interface\JAKA 폴더를 열고 mmCali.zip、mmVis.zip、mmVisPath.zip、mmViz.zip 파일을 JAKA Zu APP이 설치된 기계에 복사하십시오. 후속 작업은 여기에서 복사한 네 개 파일을 도입해야 합니다.

  2. JAKA 메인 화면으로 들어가 왼쪽 하단의 Programming control 버튼을 클릭하십시오.

    jaka 8

  3. 오른쪽에 있는 *폴더 아이콘*을 클릭하십시오.

    jaka 9

  4. *import icon*을 클릭하십시오.

    jaka 10

  5. 그림에 표시된 파일을 선택하고 OK 버튼을 클릭하십시오.

    jaka 11

캘리브레이션

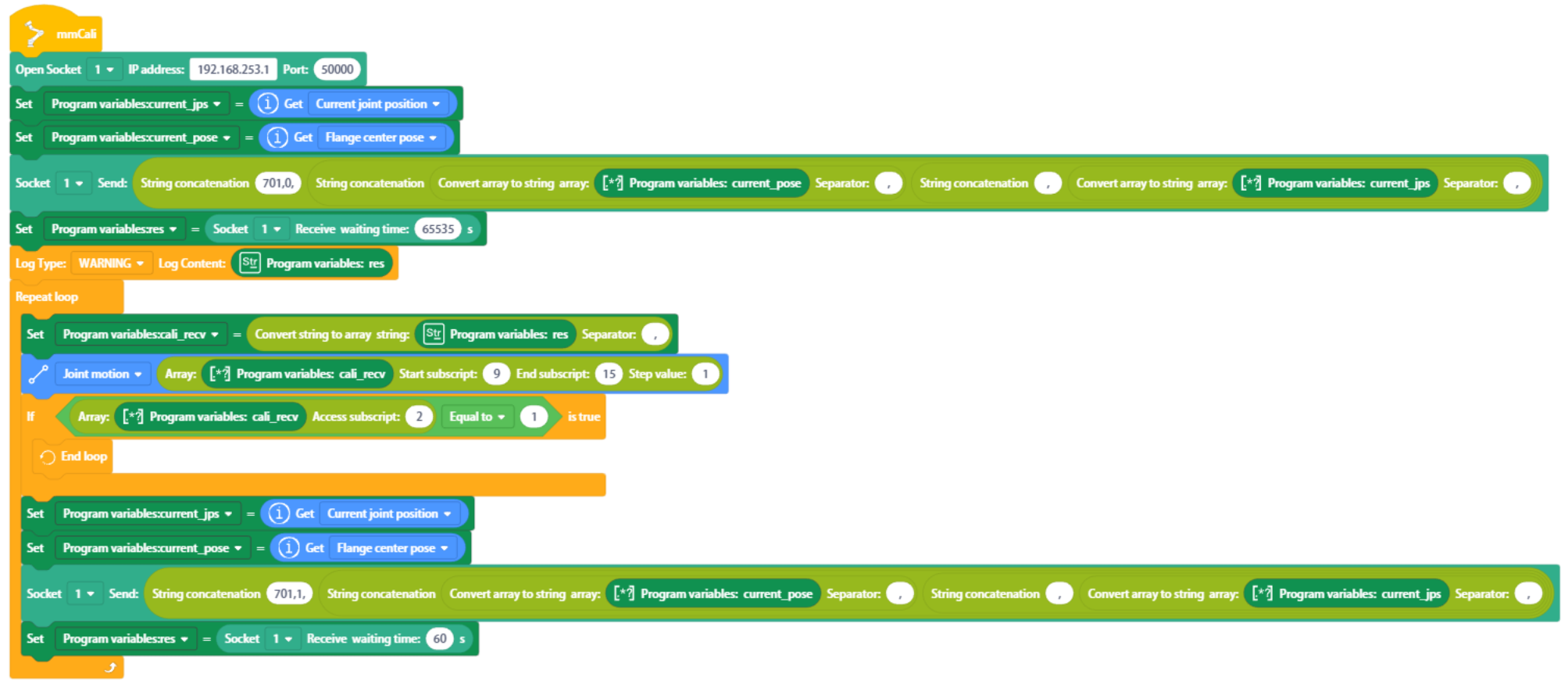

프로그래밍 제어 화면에서 mmCali 프로그램을 열어주십시오.

jaka program implementation1

프로그램 설명

사용자는 다음과 같이 두 곳만 수정하면 됩니다:

  • 1 단계: SOCKET 명령어의 IP 주소와 포트 번호를 열어주십시오. 이 곳에 IP 주소는 IPC의 IP 주소이며 로봇IP와 동일한 네트워크 구간에 있어야 합니다.

  • 9 단계: 사용자가 직선 운동 선택 시, 시작 인덱스: 3, 종료 인덱스: 9로 설정하십시오.

Mech-Vision을 통해 비전 인식을 실행하여 비전 결과를 획득하기

프로그래밍 제어 화면에서 mmVis 프로그램을 열어주십시오.

jaka program implementation2

프로그램 설명

  • 1 단계: 로봇과 IPC의 Socket 연결을 설정하십시오. 이 곳에 IP 주소는 IPC의 IP 주소이며 로봇IP와 동일한 네트워크 구간에 있어야 합니다.

  • 2 단계: 로봇의 현재 관절 각도를 획득하고 current_jps 변수에 저장하십시오.

  • 3 단계: 로봇의 현재 플랜지 포즈를 획득하고 current_fpose 변수에 저장하십시오.

  • 4 단계: Mech-Vision 프로젝트 실행 명령어를 전송하십시오. 자세한 파라미터 설정은 101 명령어 참고하십시오.

  • 5 단계: 101 명령어가 반환된 상태 코드를 획득하고 res 변수에 저장하십시오.

  • 6 단계: 비전 결과 획득하는 명령어를 전송하십시오. 자세한 파라미터 설정은 102 명령어 참고하십시오.

  • 7 단계: 102 명령어가 반환된 데이터를 획득하고 res 변수에 저장하십시오.

  • 8 단계: 7 단계에서 수신한 데이터를 문자열 형식에서 배열 형식으로 변환하고 vis_recv 변수에 저장하십시오.

  • 9 단계: 로그를 출력하십시오.

  • 10 단계: vis_recv 시작 인덱스 1의 값이 1100인지 확인하십시오. 1100인 경우 비전 결과 획득 성공입니다.

  • 11 단계: 첫 번째 비전 포인트까지 직선 운동하십시오.

    JAKA 직선 운동에는 TCP 포즈 값을 전달해야 하며, 관절 운동에는 관절 값을 전달해야 합니다.

Mech-Viz를 사용하여 경로를 계획하기

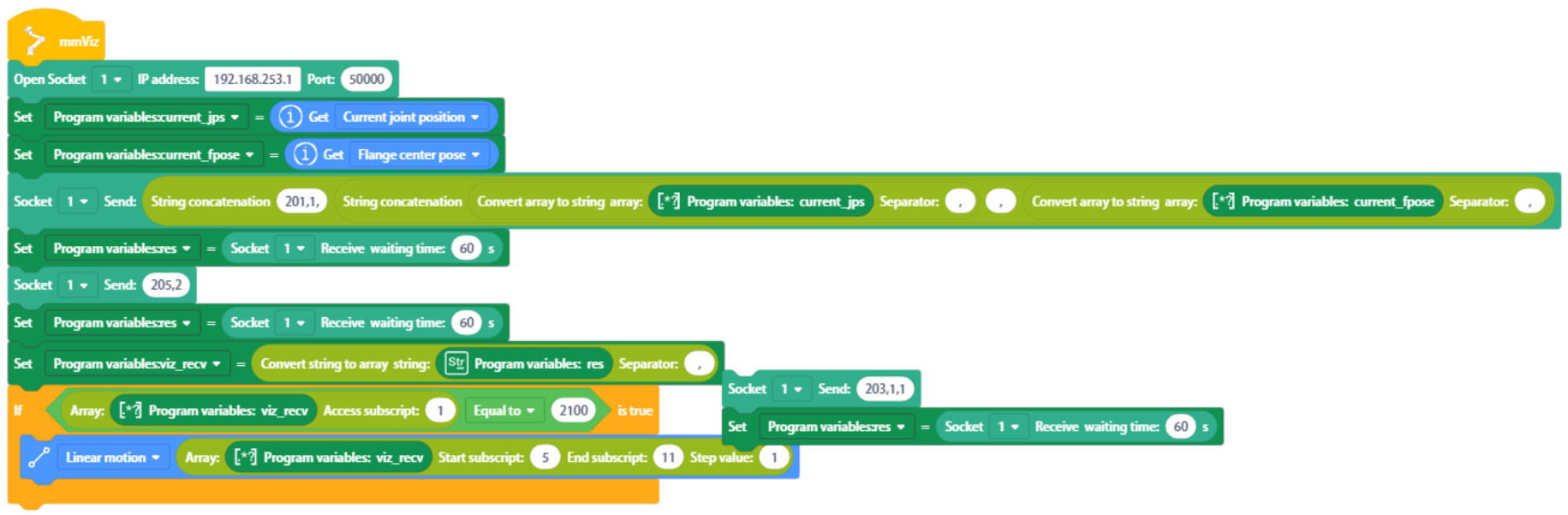

프로그래밍 제어 화면에서 mmViz 프로그램을 열어주십시오.

jaka program implementation3

프로그램 설명

  • 1 단계: 로봇과 IPC의 Socket 연결을 설정하십시오. 이 곳에 IP 주소는 IPC의 IP 주소이며 로봇IP와 동일한 네트워크 구간에 있어야 합니다.

  • 2 단계: 로봇의 현재 관절 각도를 획득하고 current_jps 변수에 저장하십시오.

  • 3 단계: 로봇의 현재 플랜지 포즈를 획득하고 current_fpose 변수에 저장하십시오.

  • 4 단계: Mech-Viz 프로젝트 실행 명령어를 전송하십시오. 자세한 파라미터 설정은 201 명령어 참고하십시오.

  • 5 단계: 201 명령어가 반환된 상태 코드를 획득하고 res 변수에 저장하십시오.

  • 6 단계: Mech-Viz계획 경로 획득하는 명령어를 전송하십시오. 자세한 파라미터 설정은 205 명령어 참고하십시오.

  • 7 단계: 205 명령어가 반환된 데이터를 획득하고 res 변수에 저장하십시오.

  • 8 단계: 7 단계에서 수신한 데이터를 문자열 형식에서 배열 형식으로 변환하고 viz_recv 변수에 저장하십시오.

  • 9 단계: viz_recv 시작 인덱스 1의 값이 2100인지 확인하십시오. 2100인 경우 Mech-Viz 계획 경로를 획득 성공입니다.

  • 10 단계: 첫 번째 웨이포인트까지 직선 운동하십시오.

    JAKA 직선 운동에는 TCP 포즈 값을 전달해야 하며, 관절 운동에는 관절 값을 전달해야 합니다.

Mech-Vision "경로 계획" 스텝을 사용하여 계획된 경로를 획득하기

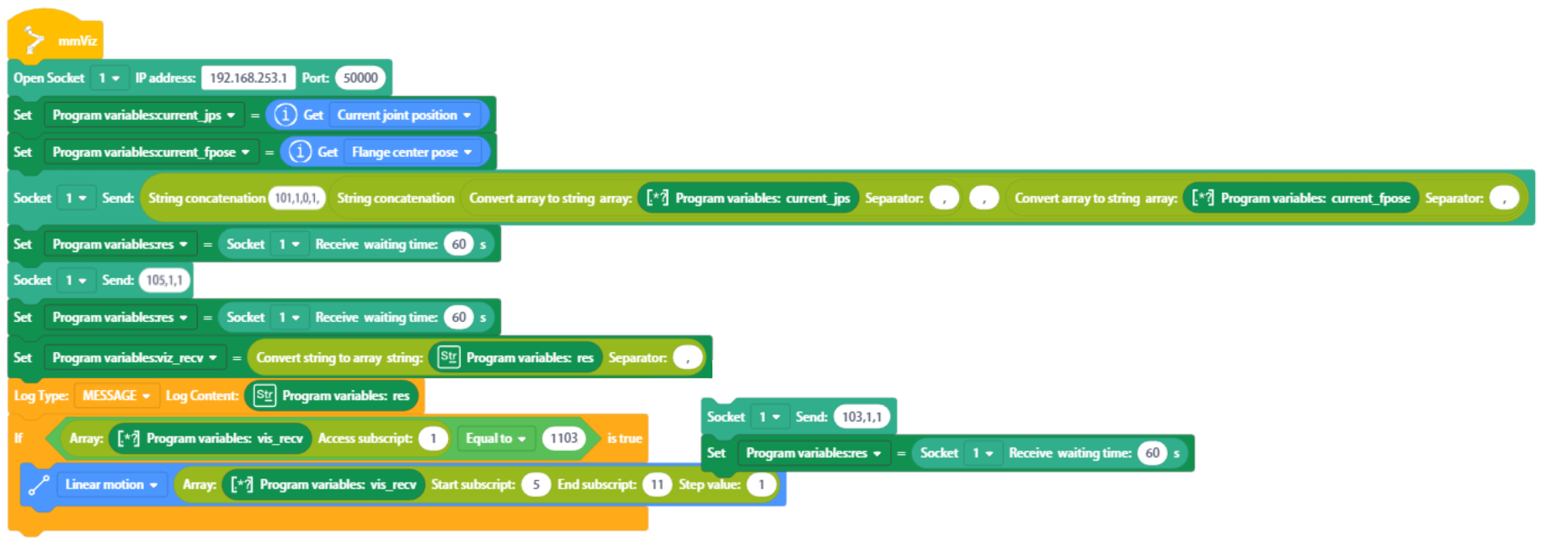

프로그래밍 제어 화면에서 mmVisPath 프로그램을 열어주십시오.

jaka program implementation4

프로그램 설명

  • 1 단계: 로봇과 IPC의 Socket 연결을 설정하십시오. 이 곳에 IP 주소는 IPC의 IP 주소이며 로봇IP와 동일한 네트워크 구간에 있어야 합니다.

  • 2 단계: 로봇의 현재 관절 각도를 획득하고 current_jps 변수에 저장하십시오.

  • 3 단계: 로봇의 현재 플랜지 포즈를 획득하고 current_fpose 변수에 저장하십시오.

  • 4 단계: Mech-Vision 프로젝트 실행 명령어를 전송하십시오. 자세한 파라미터 설정은 101 명령어 참고하십시오.

  • 5 단계: 101 명령어가 반환된 상태 코드를 획득하고 res 변수에 저장하십시오.

  • 6 단계: Mech-Vision계획 경로 획득하는 명령어를 전송하십시오. 자세한 파라미터 설정은 105 명령어 참고하십시오.

  • 7 단계: 105 명령어가 반환된 데이터를 획득하고 res 변수에 저장하십시오.

  • 8 단계: 7 단계에서 수신한 데이터를 문자열 형식에서 배열 형식으로 변환하고 vis_recv 변수에 저장하십시오.

  • 9 단계: 로그를 출력하십시오.

  • 10 단계: vis_recv 시작 인덱스 1의 값이 1103인지 확인하십시오. 1103인 경우 Mech-Vision 계획 경로를 획득 성공입니다.

  • 11 단계: 첫 번째 웨이포인트까지 직선 운동하십시오.

    JAKA 직선 운동에는 TCP 포즈 값을 전달해야 하며, 관절 운동에는 관절 값을 전달해야 합니다.
