온라인 측정 솔루션 개요
온라인 측정 솔루션이란?

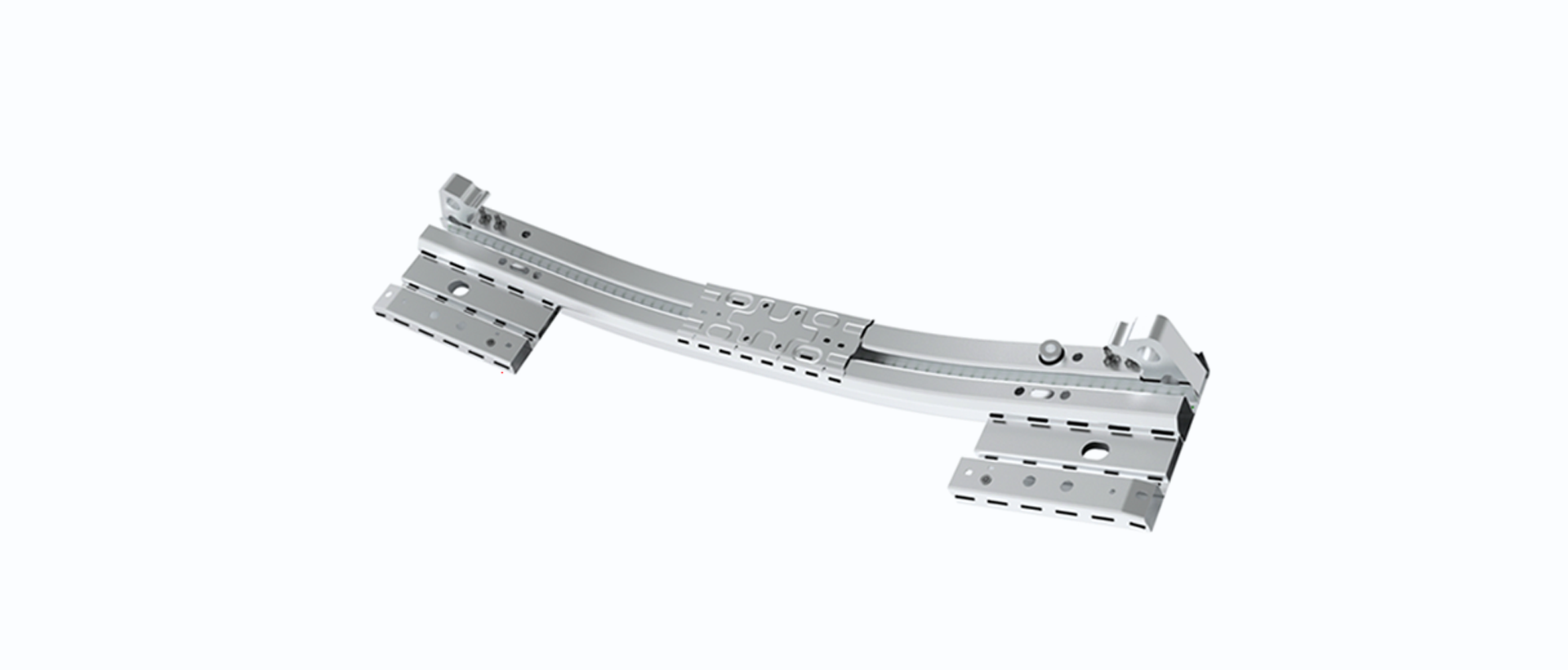

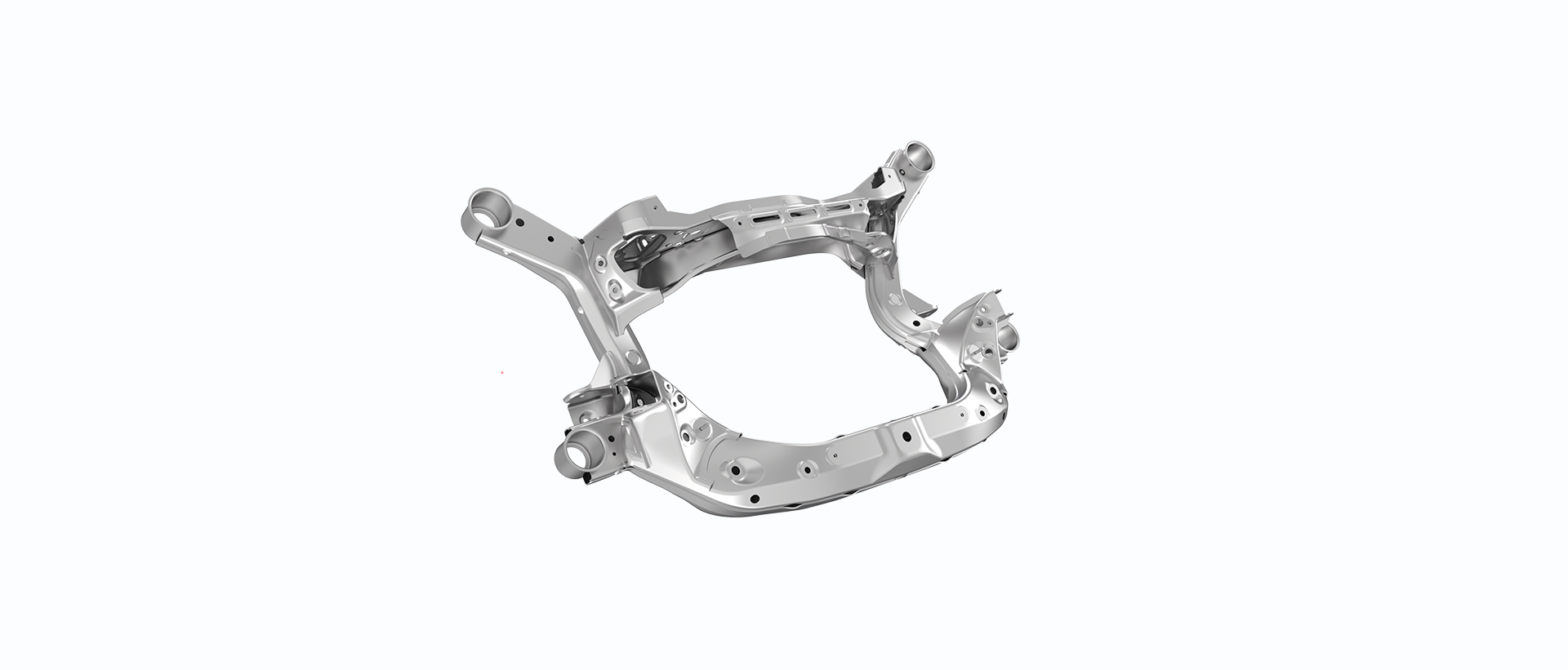

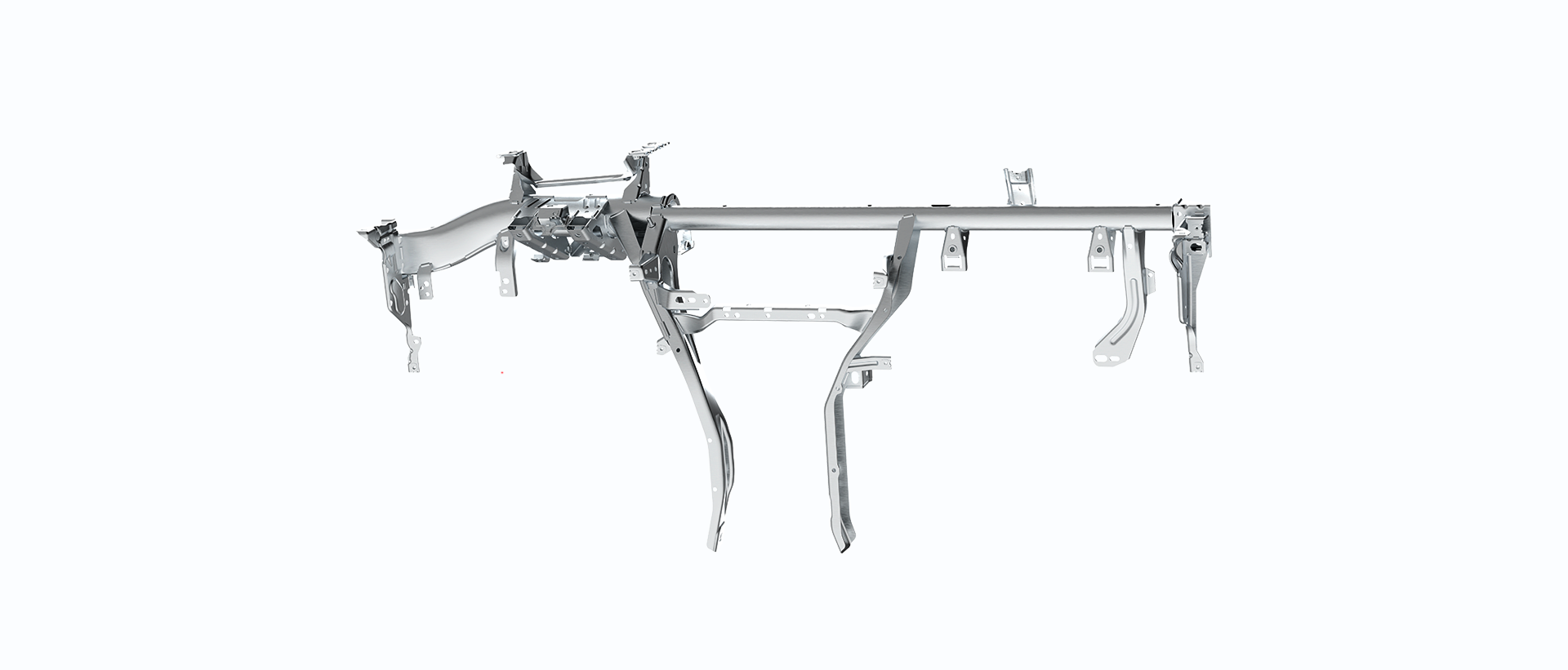

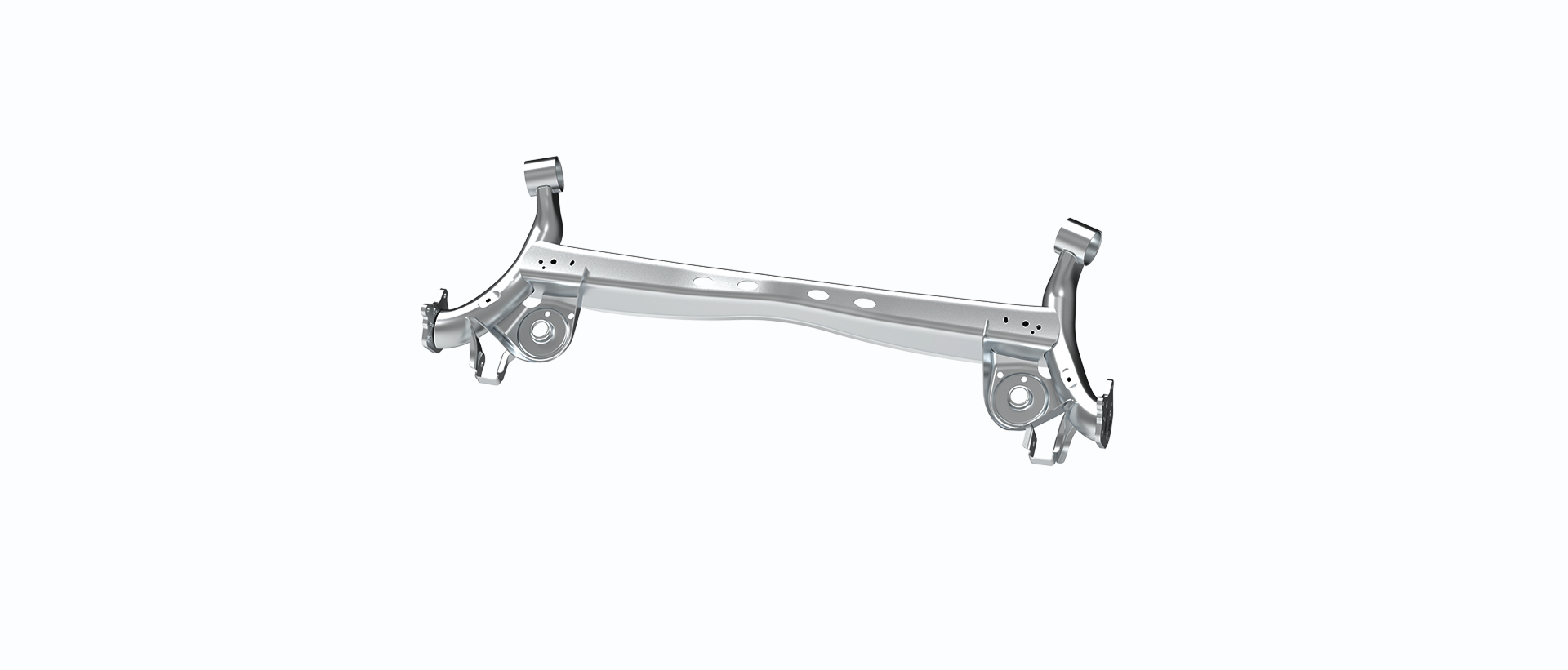

온라인 측정 솔루션은Mech-Mind 가 자체 개발한 Mech-Eye 산업용 3D 카메라 UHP 시리즈 카메라와Mech-Metrics 온라인 측정 및 품질 분석 소프트웨어를 기반으로 출시한, 대형 대상 물체 온라인 측정 및 품질 분석을 위한 종합 솔루션입니다. 이 솔루션은 자동차 제조 업계를 대상으로 하며, 서브프레임, 계기판 골조, 범퍼 빔, 토크 빔 등 대형 대상 물체의 측정에 적합합니다.
온라인 측정 솔루션의 시스템 구성

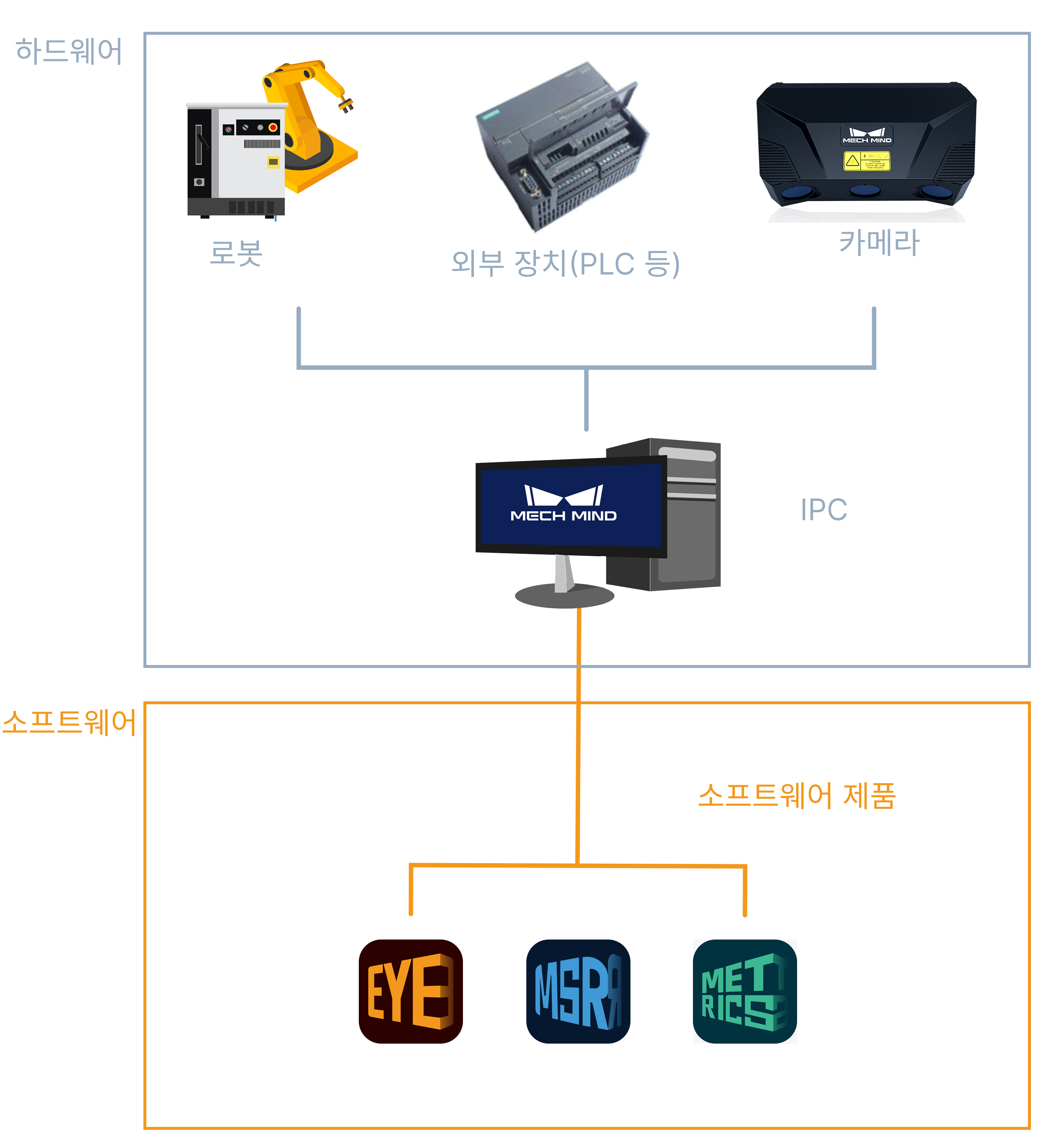

온라인 측정 솔루션은 다음 하드웨어로 구성됩니다:
하드웨어
온라인 측정 시스템의 하드웨어에는 로봇, IPC, 카메라 및 외부 장치가 포함되며, 아래에서 하나씩 소개합니다.
로봇
로봇은 프로그래밍이 가능하고 일정한 자율성을 갖춘 기계 장치로, 이동, 조작 또는 위치 지정 등의 작업을 수행할 수 있습니다.
|
하나의 로봇 셀은 일반적으로 로봇 본체, 제어 캐비닛 및 티치 펜던트로 구성됩니다. |
IPC
IPC는 Mech-Mind 소프트웨어에 실행 환경을 제공하는 컴퓨터 장치를 의미합니다.
Mech-Mind에서 제공하는 표준 IPC(권장)를 사용할 수도 있고, 보유 중인 장비를 IPC로 사용할 수도 있습니다.
소프트웨어
Mech-Mind소프트웨어는 카메라가 수집한 대상 물체 데이터와 1차 측정 결과를 기반으로 추가 계산을 수행하고 측정 결과를 출력합니다.
|
본문에서는 Mech-Mind 가 제공하는 카메라, IPC 및 Mech-Mind 소프트웨어를 통칭하여Mech-Mind 온라인 측정 시스템이라고 합니다. |
Mech-Mind온라인 측정 시스템은 주로 다음 소프트웨어로 구성됩니다:
-

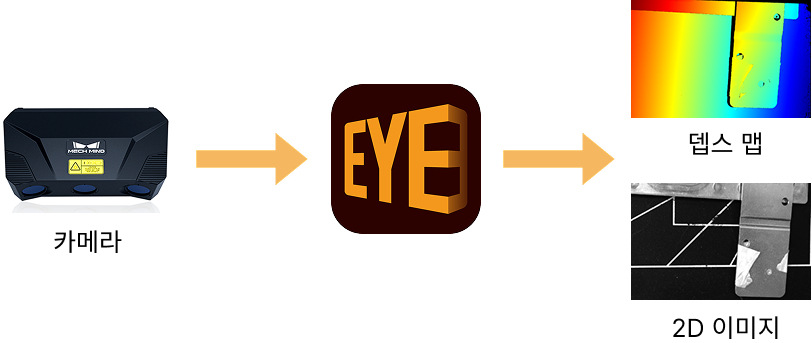

Mech-Eye Viewer
Mech-Eye Viewer는 사용자가 목표 물체의 특징에 따라 카메라 파라미터를 조정하여 대상 물체 데이터를 간단하고 빠르게 수집할 수 있도록 지원합니다.
-

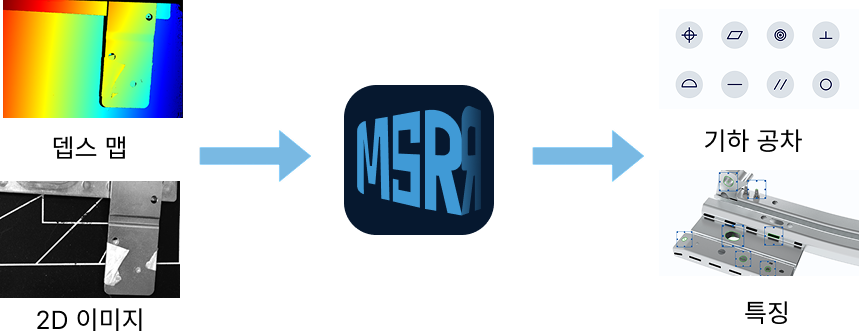

Mech-MSR
Mech-MSR3D 측정 및 검사 소프트웨어는 완전한 그래픽 인터페이스를 통해 코드를 작성하지 않고도 다양한 유형의 대상 물체를 측정하고 측정 결과를 출력할 수 있습니다.
-

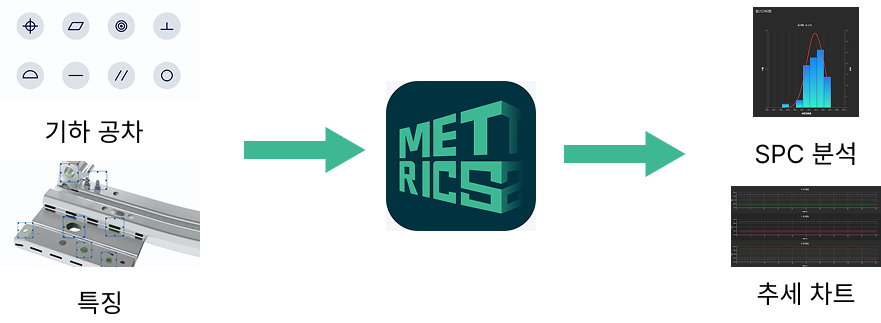

Mech-Metrics
Mech-Metrics온라인 측정 및 품질 분석 소프트웨어는Mech-MSR에서 출력한 측정 데이터를 차체 좌표계로 변환하고, 측정 결과에 대한 품질 분석 기능을 제공합니다.
-

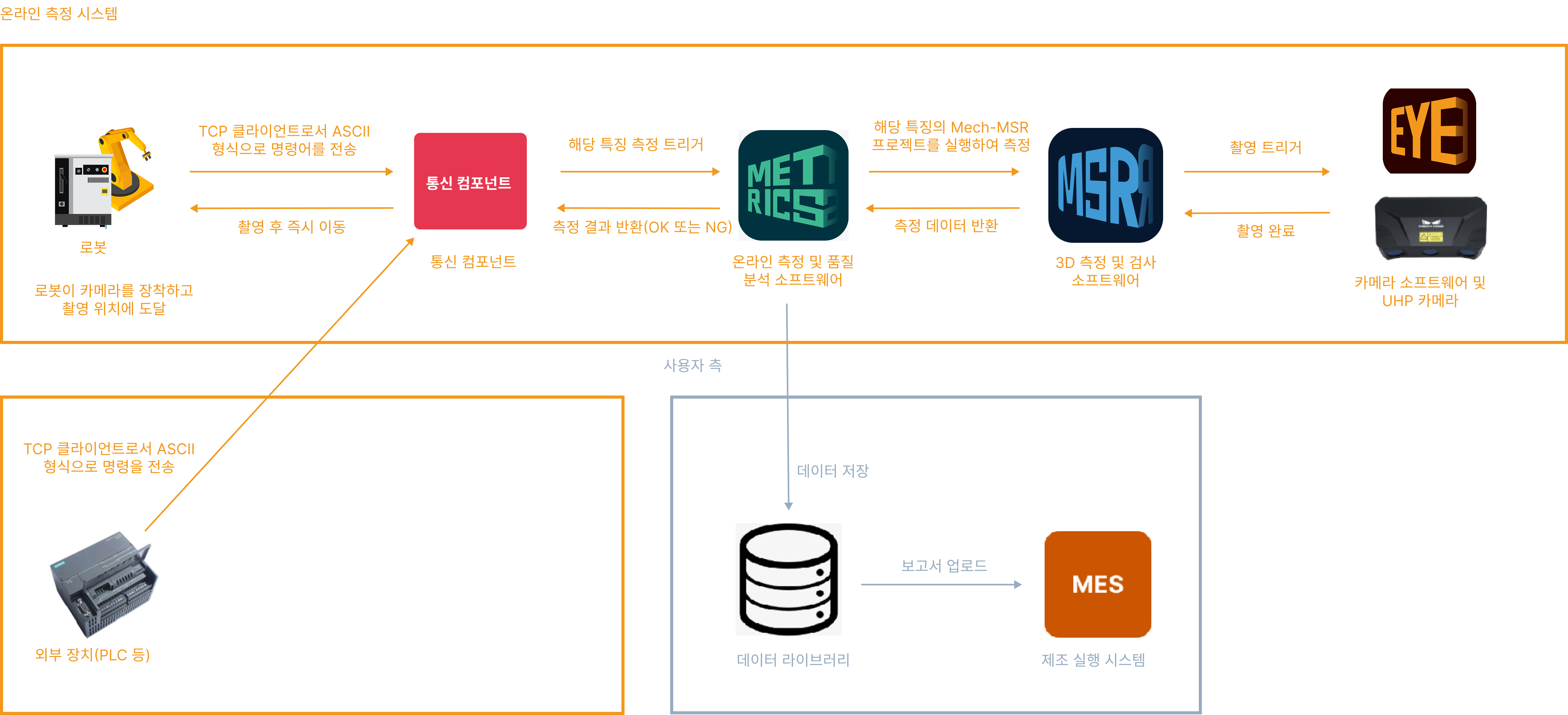

통신 컴포넌트
온라인 측정 시스템 통신 컴포넌트는 온라인 측정 시스템 소프트웨어에 소프트웨어 간 데이터 교환 기능을 제공하며, 로봇과의 통신도 지원합니다.
