테이블 보고서 생성 및 관리

현재 최신 버전 (1.3.0)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

이 섹션에서는 테이블 보고서를 생성하고 관리하는 방법을 소개하며, 사용자가 실제 요구에 따라 측정 데이터의 테이블 형식 표시 및 내보내기 방식을 사용자 정의할 수 있도록 돕습니다.

테이블 보고서 설명

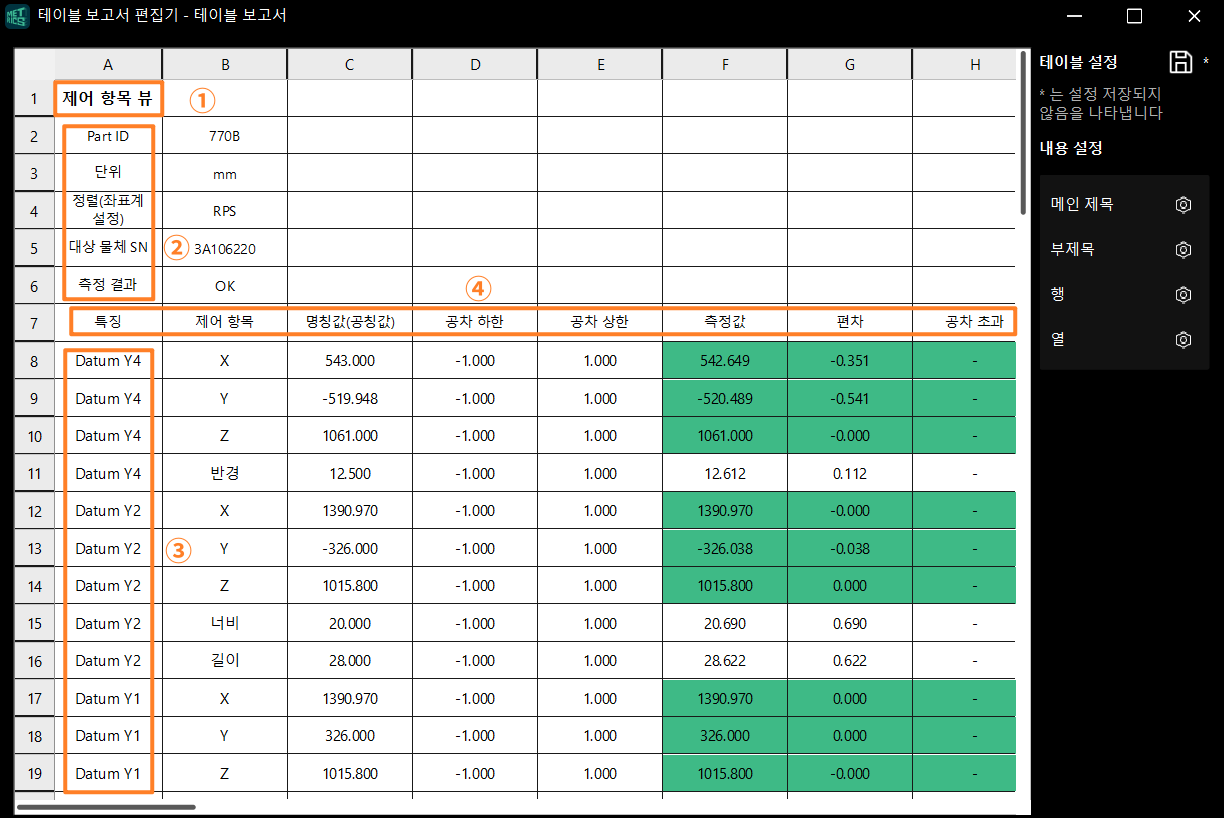

테이블 보고서는 온라인 측정 과정에서의 다양한 데이터를 구조화된 테이블 형식으로 표시하는 데 사용됩니다. 사용자는 실제 요구에 따라 표시할 측정 파라미터와 통계 정보를 선택하여 서로 다른 대상 물체나 배치의 검사 결과를 신속하게 비교하고 분석할 수 있습니다. 테이블 보고서는 .xlsx 형식으로 내보내기를 지원하여 데이터 보관, 공유 및 후속 처리를 용이하게 합니다.

table report interface

테이블 보고서 내용은 다음 부분으로 구성됩니다.

번호 내용 설명

①

메인 제목

현재 테이블 보고서의 제목을 표시하는 데 사용됩니다.

②

부제목

메인 제목에 대한 보충 설명, 예를 들어 대상 물체 정보, 작업자, 측정 결과 등을 포함합니다.

③

행

테이블의 가로 부분으로, 각 행은 하나의 대상 물체 특징의 측정 기록을 나타냅니다.

④

열

테이블의 세로 부분으로, 각 열은 하나의 데이터 필드 또는 속성에 해당하며, 다양한 유형의 측정 정보를 분류하고 표시하는 데 사용됩니다.
테이블의 메인 제목, 부제목 및 행/열 이름은 테이블 보고서 편집기 팝업창 오른쪽의 내용 설정 영역에서 변경할 수 있습니다. 구체적인 절차는 다음과 같습니다.

테이블 보고서 생성

테이블 보고서를 생성하려면 다음 단계를 수행하십시오:

  1. 테이블 보고서 편집기로 들어가기.

  2. 메인 제목 설정.

  3. 부제목 설정.

  4. 행 표시 내용 설정.

  5. 열 표시 내용 설정.

  6. 보고서 저장.

테이블 보고서 편집기로 들어가기

  1. 소프트웨어 구성 인터페이스의 기능 영역에서 보고서 내보내기 탭을 선택한 다음 테이블 보고서 버튼을 클릭합니다.

    choose table report

  2. 테이블 보고서 편집기 팝업창이 열립니다.

    테이블 보고서 편집기는 새로운 테이블 보고서를 생성합니다. 사용자는 이 테이블 보고서를 기반으로 메인 제목, 부제목, 행 표시 내용 및 열 표시 내용 등을 개인화 설정할 수 있습니다.

    table report editor

메인 제목 설정

  1. 테이블 보고서 편집기 팝업창의 내용 설정 영역에서 메인 제목 뒤의 설정 버튼을 클릭합니다. 메인 제목 편집기 팝업창이 열립니다.

    main title editor

  2. 필요에 따라 파라미터 메인 제목, 글꼴, 글꼴 크기 및 글꼴 스타일을 설정한 후 확인 버튼을 클릭합니다.

부제목 설정

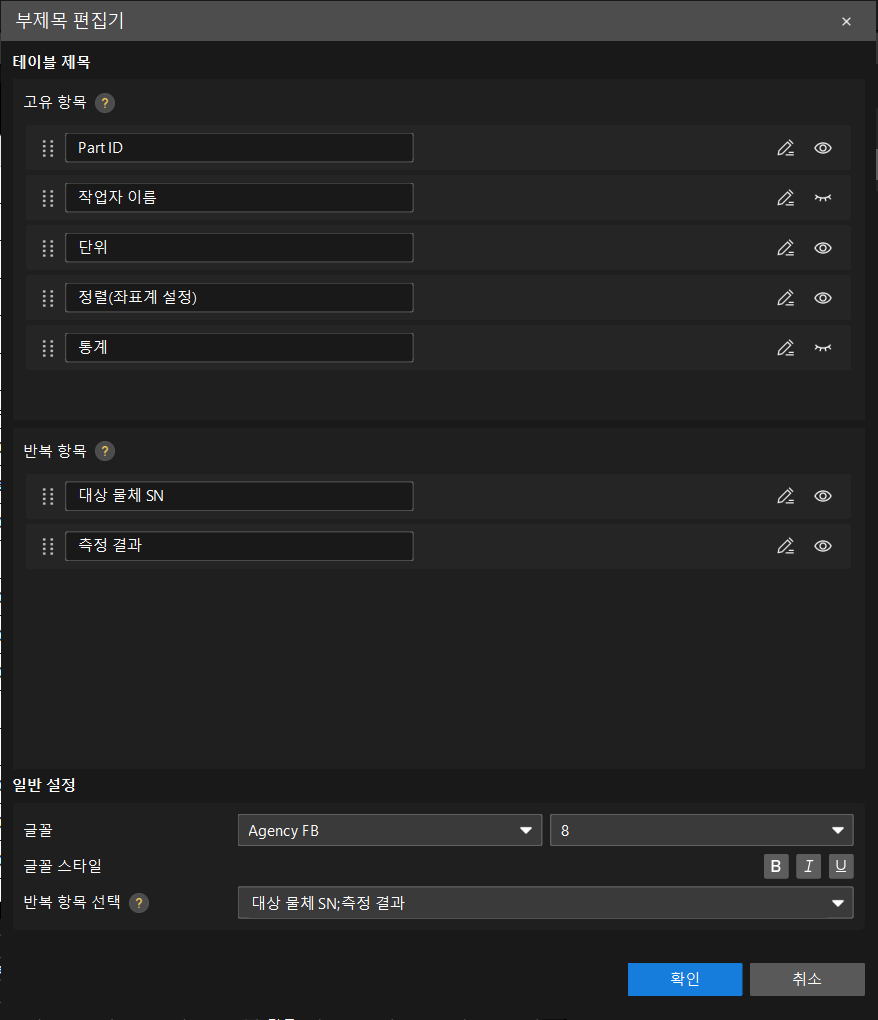

  1. 테이블 보고서 편집기 팝업창의 내용 설정 영역에서 부제목 뒤의 설정 버튼을 클릭합니다. 부제목 편집기 팝업창이 열립니다.

    subtitle editor

  2. 일반 설정 영역에서 필요에 따라 글꼴, 글꼴 크기, 글꼴 스타일 및 반복 항목 선택 파라미터를 설정합니다.

    반복 항목 선택은 여러 대상 물체 측정 데이터를 일괄 내보낼 때만 적용됩니다. 보고서에서 각 대상 물체 측정 데이터에 대해 반복적으로 표시해야 하는 항목을 선택합니다.

  3. 고유 항목 및 반복 항목 영역에서 제목의 고유 항목과 반복 항목을 편집합니다.

    • edit 편집 아이콘을 클릭하면 제목 이름을 수정할 수 있습니다.

    • hide or not 표시/숨기기 아이콘을 클릭하여 해당 부제목이 테이블 보고서에 표시되는지 여부를 제어합니다.

    • 구성 항목을 드래그하여 부제목의 표시 순서를 조정합니다.

      반복 항목 영역은 일반 설정 영역에서 반복 항목 선택 파라미터를 설정한 후에만 표시됩니다.

  4. 확인 버튼을 클릭하여 설정을 저장합니다.

행 표시 내용 설정

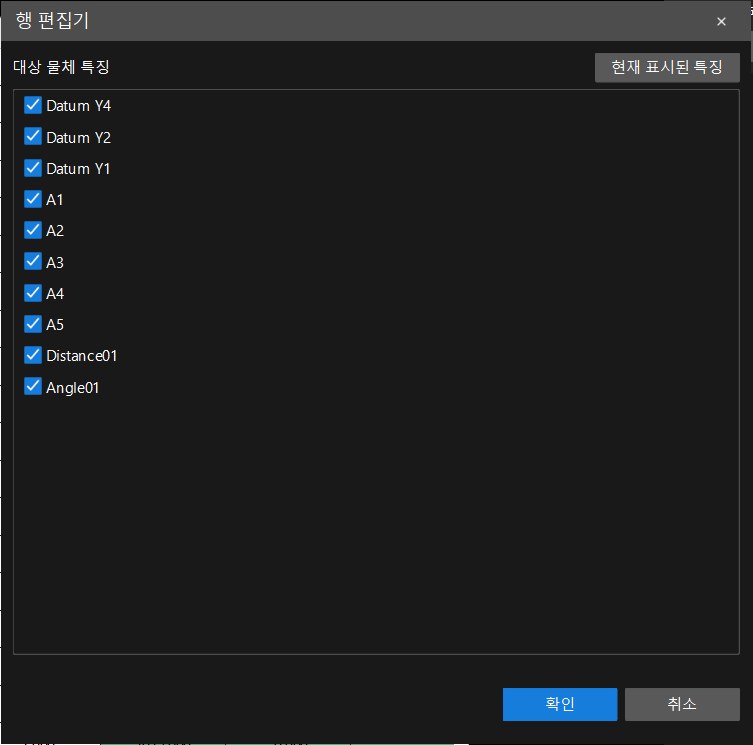

  1. 테이블 보고서 편집기 팝업창의 내용 설정 영역에서 행 뒤의 설정 버튼을 클릭하십시오. 행 편집기 팝업창이 열립니다.

    row editor

  2. 대상 물체 특징 영역에서 테이블 보고서에 표시할 특징을 선택하십시오. 3D 보기에서 보이는 특징만 표시해야 하는 경우 현재 표시된 특징 버튼을 클릭합니다.

  3. 확인 버튼을 클릭하여 설정을 저장합니다.

열 표시 내용 설정

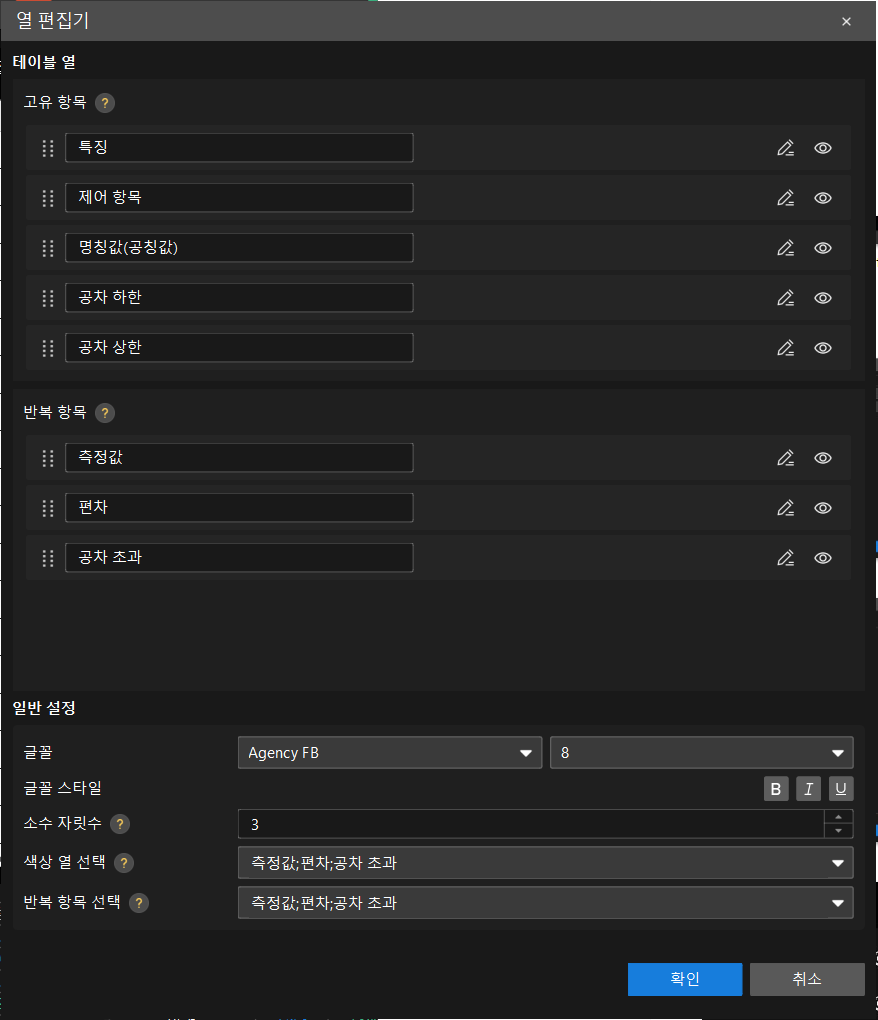

  1. 테이블 보고서 편집기 팝업창의 내용 설정 영역에서 열 뒤의 설정 버튼을 클릭하십시오. 열 편집기 팝업창이 열립니다.

    column editor

  2. 일반 설정 영역에서 필요에 따라 파라미터를 설정하십시오.

    • 글꼴, 글꼴 크기 및 글꼴 스타일: 각각 열 표시 내용의 글꼴, 글꼴 크기 및 글꼴 스타일을 제어합니다.

    • 소수 자릿수: 수치형 열 표시 내용의 소수 자리를 제어합니다.

    • 색상 열 선택: 강조 표시된 열을 제어하여 특정 열의 데이터를 강조 표시합니다.

    • 반복 항목 선택: 열 표시 내용의 반복 항목과 고유 항목을 제어합니다.

반복 항목 선택은 여러 대상 물체 측정 데이터를 일괄 내보낼 때만 적용됩니다. 보고서에서 각 대상 물체 측정 데이터에 대해 반복적으로 표시해야 하는 항목을 선택합니다.

  1. 고유 항목 및 반복 항목 영역에서 열의 고유 항목과 반복 항목을 편집하십시오.

    • edit편집 아이콘을 클릭하면 열 이름을 수정할 수 있습니다.

    • hide or not표시/숨기기 아이콘을 클릭하여 해당 열이 테이블 보고서에 표시되는지 여부를 제어합니다.

    • 구성 항목을 드래그하여 열의 표시 순서를 조정하십시오.

반복 항목 영역은 일반 설정 영역에서 반복 항목 선택 파라미터를 설정한 후에만 표시됩니다.

  1. 확인 버튼을 클릭하여 설정을 저장합니다.

보고서 저장

메인 제목, 부제목, 행 설정, 열 설정 등 모든 구성을 완료한 후 보고서 저장 버튼을 클릭하여 현재 설정을 테이블 보고서에 저장합니다.

테이블 보고서 관리

소프트웨어 구성 인터페이스의 리소스 트리에서 보고서 영역은 생성된 모든 테이블 보고서를 보여줍니다.

manage table report

보고서를 선택하고 다음 작업을 수행할 수 있습니다:

  • 삭제: 현재 보고서를 삭제합니다.

  • 이름 바꾸기: 보고서 이름을 수정합니다.

  • 복사본 생성: 현재 보고서를 복사하여 새로운 보고서 복사본을 생성합니다.

  • 편집: 테이블 보고서 편집기 팝업창으로 들어가 보고서 설정을 수정합니다.

    해당 보고서 파라미터 패널의 기본 정보 영역에서 편집기 열기 버튼을 클릭하여 테이블 보고서 편집기 팝업창으로 들어가 보고서 설정을 수정할 수 있습니다.
