대상 물체에 CAD 참조 객체 가져오기
이 섹션에서는 대상 물체에 CAD 모델을 참조 객체로 가져오는 방법을 설명합니다.
Mech-Metrics 프로젝트를 생성한 후 현재 자동으로 생성된 대상 물체에 CAD 모델을 가져오십시오. 지원되는 모델 파일 형식은 STEP, STP, STL입니다.
|
대상 물체의 CAD 모델 컴퓨터 지원 설계(Computer-Aided Design, CAD) 소프트웨어를 사용하여 생성한 디지털 3D 모델로, 대상 물체의 모양, 치수 및 기타 특성을 나타냅니다. 가져온 대상 물체 CAD 모델은 이러한 유형의 모든 대상 물체를 나타냅니다. |
다음 단계를 따라 대상 물체 모델을 가져오십시오:
-
소프트웨어 구성 화면의 왼쪽 상단에 있는 CAD 탭에서 CAD 파일 가져오기 버튼을 클릭합니다.
-
CAD 파일 선택 팝업창에서 가져올 CAD 파일을 찾은 다음 열기 버튼을 클릭합니다.
-
옵션 가져오기 팝업창에서 가져올 추가 콘텐츠를 선택한 다음 확인 버튼을 클릭합니다.
-
가져오는 중… 진행률 표시줄이 나타납니다. 소프트웨어가 CAD 파일을 가져오는 동안 잠시 기다려 주십시오.
가져오기 과정은 일반적으로 몇 초에서 몇 분 정도 소요되며, 구체적인 소요 시간은 CAD 모델의 크기와 가져오기로 선택한 추가 콘텐츠에 따라 달라집니다. CAD 모델이 클수록, 가져오기로 선택한 추가 콘텐츠가 많을수록 가져오기 과정이 느려집니다. 잠시 기다려 주십시오. -

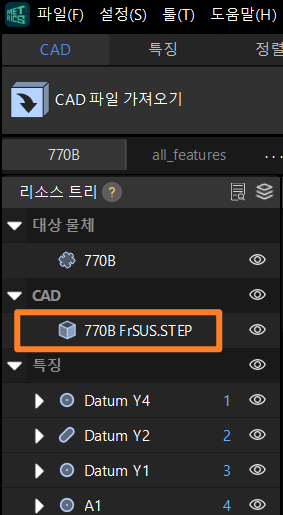

가져오기가 완료되면 구성 화면 왼쪽에 Part01 탭이 나타납니다. Part01 탭의 리소스 트리 아래에 있는 CAD 및 대상 물체 영역에서 가져온 CAD 모델과 해당 CAD 모델에 대응하는 대상 물체를 확인할 수 있습니다.
