측정 설정 편집기
이 섹션에서는 측정 설정 편집기를 사용하는 방법을 소개합니다. 측정 설정 편집기는 사용자가 모든 특징에 대해 행과 열을 편집하는 방식으로 측정 설정을 구성할 수 있도록 하며, 일괄 구성 요구 사항이 있는 사용자에게 적합합니다. 아래에서는 측정 설정 편집기를 사용하는 방법을 소개합니다.
-
소프트웨어 구성 인터페이스 상단 기능 영역에서 를 선택합니다.
-

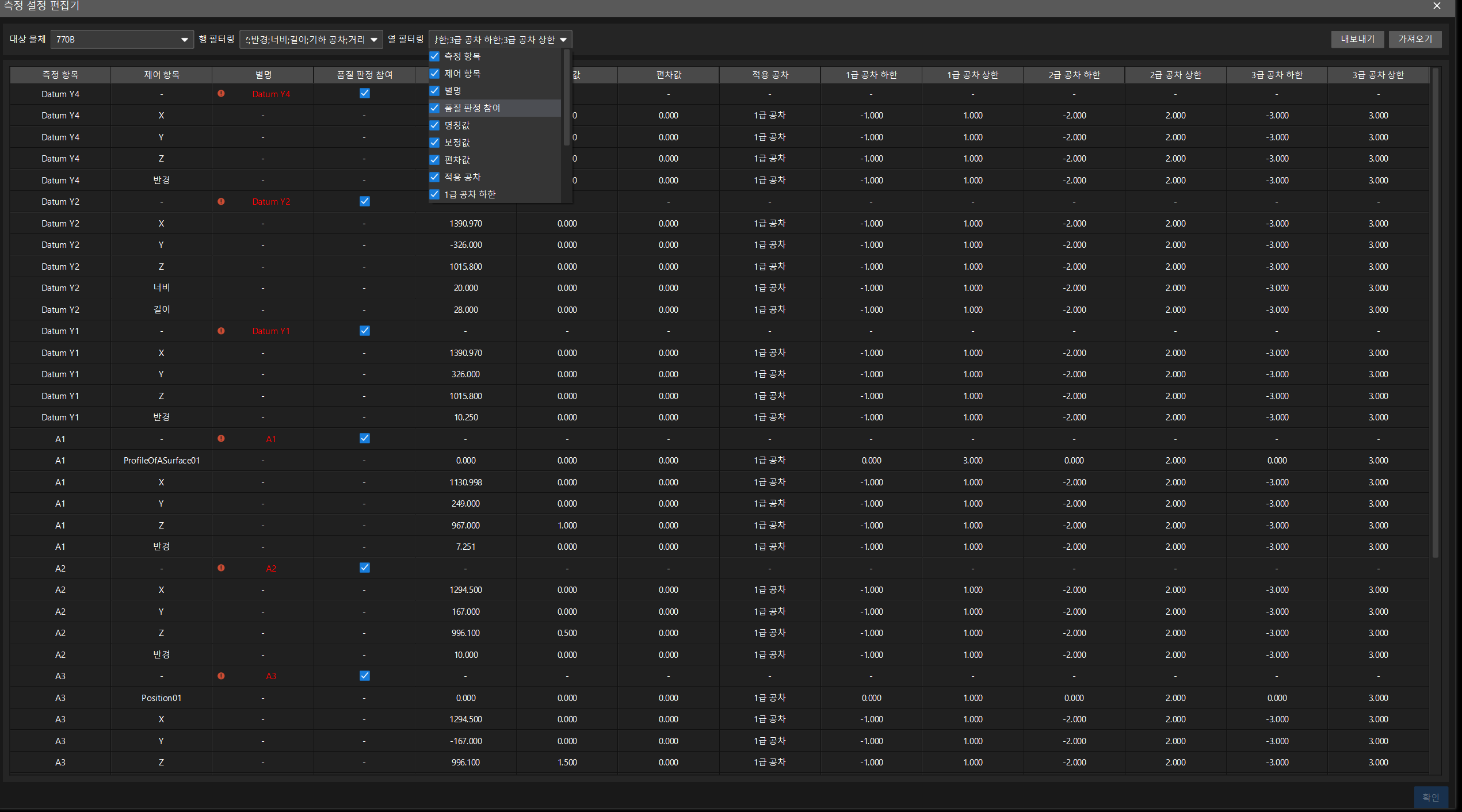

측정 설정 편집기에서 행 필터링을 구성하여 현재 프로젝트에 필요한 측정 항목(특징, 치수 제어 항목, GD&T 제어 항목 등)을 선택하고, 열 필터링을 구성하여 필요한 측정 데이터(품질 판정 참여 여부, 보고서 내보내기 참여 여부, 명칭값(공칭값), 편차값, 보상값, 공차대 등)를 선택합니다.
-
열 필터링에서 품질 판정 참여를 선택한 경우, 해당 열에서 필요한 측정 항목에 대해 품질 판정 참여를 선택하십시오. 이때, 해당 측정 항목은 대상 물체의 품질 판정에 참여하게 됩니다.
-
열 필터링에서 보고서 내보내기 참여를 선택한 경우, 해당 열에서 필요한 측정 항목에 대해 보고서 내보내기 참여를 선택하십시오. 이때, 해당 측정 항목은 내보낸 보고서에 표시됩니다(이력 데이터에서 내보낸 보고서 및 생산 인터페이스에서 내보낸 보고서).
-
일부 측정 데이터를 수정해야 하는 경우, 측정 설정 편집기 오른쪽 상단에서 내보내기를 클릭하여 현재 데이터를 내보냅니다. 내보낸 후, 로컬에서 일부 측정 데이터를 수정한 다음, 측정 설정 편집기 오른쪽 상단에서 가져오기를 클릭하여 수정된 데이터를 가져옵니다.
