시퀀스 편집기
이 섹션에서는 시퀀스 편집기 사용 방법을 설명합니다. 사용자는 시퀀스 편집기에서 다양한 측정 이벤트에 대한 동작을 설정하고, 해당 동작을 정렬, 실행, 삭제 및 저장할 수 있습니다.
|
시퀀스 편집기 설명
시퀀스 편집기는 온라인 측정 소프트웨어에서 측정 프로세스를 구성하고 관리하는 데 사용되는 도구입니다. 사용자는 이를 통해 프로세스를 유연하게 편성하고 자동화 제어를 구현할 수 있습니다. 이 도구는 시각적 조작을 지원하여 측정 프로세스를 신속하게 구성하고 최적화할 수 있게 해주며, 측정 효율성과 표준화를 높여줍니다.
이 절의 주요 내용은 다음과 같습니다:

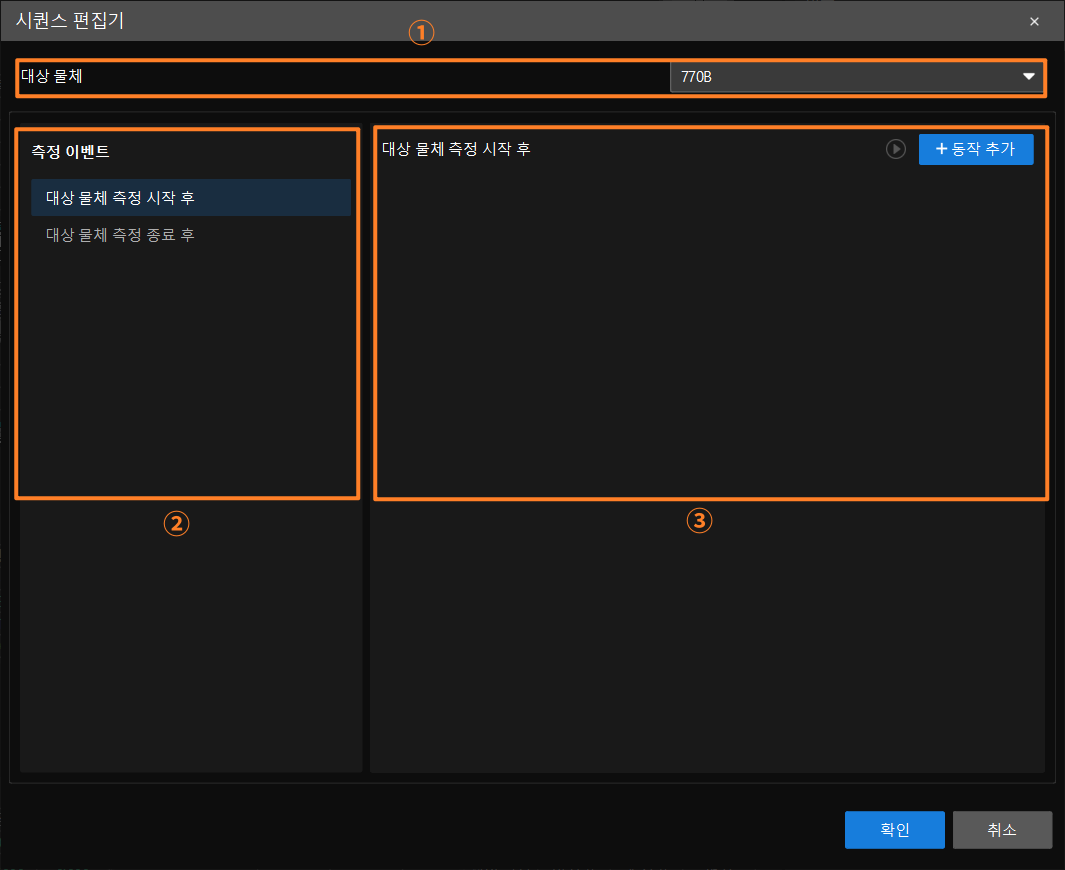

시퀀스 편집기 화면 설명
시퀀스 편집기 인터페이스는 주로 다음 세 부분으로 구성됩니다:
| 영역 | 기능 설명 |
|---|---|
대상 물체 선택 |
현재 구성할 시퀀스가 필요한 대상 물체를 선택하는 데 사용되며, 각 대상 물체에는 서로 다른 측정 작업 구성이 적용됩니다. |
측정 이벤트 |
시퀀스 실행을 트리거하는 시점을 선택하는 데 사용되며, 대상 물체 측정 시작 후와 대상 물체 측정 종료 후의 두 가지 유형이 있습니다. 각 이벤트에는 서로 다른 구성 가능한 동작이 대응됩니다. |
동작 설정 영역 |
측정 이벤트를 선택한 후 표시되며, 구체적인 실행 동작을 구성하는 데 사용됩니다. 측정 이벤트마다 지원되는 동작 유형이 다르므로, 동작을 구성하려면 먼저 측정 이벤트를 선택해야 합니다. |
| 열린 시퀀스 편집기 창에서는 기본적으로 현재 화면에 로드된 대상 물체가 선택됩니다. 현재 화면에 여러 개의 대상 물체가 있는 경우, 다른 대상 물체로 전환하여 설정을 진행할 수 있습니다. 현재 화면에 사용 가능한 대상 물체가 없는 경우, 시퀀스 편집기 버튼은 비활성화됩니다. |
측정 시작 이벤트 동작 구성
측정 이벤트에서 대상 물체 측정 시작 후를 선택한 다음, 동작 추가를 클릭합니다.
동작 유형에서 사용자 정의 동작을 선택하고 다음과 같이 파라미터를 설정합니다:
-
사용자 정의 동작 이름: 해당 동작의 이름을 설정하는 항목으로, 업무 요구 사항에 따라 자유롭게 지정할 수 있습니다.
-
스크립트 파일: 실행할 스크립트 파일을 선택합니다.
설정을 마친 후 확인을 클릭하면 설정이 저장됩니다.
스크립트 파일은 프로젝트 디렉터리의 /gems 폴더에 위치해야 하며, 그렇지 않으면 시스템에서 인식하지 못합니다.
|
측정 종료 이벤트 동작 설정
측정 이벤트에서 대상 물체 측정 종료 후를 선택하면 동작에서 다음 동작을 선택할 수 있습니다:

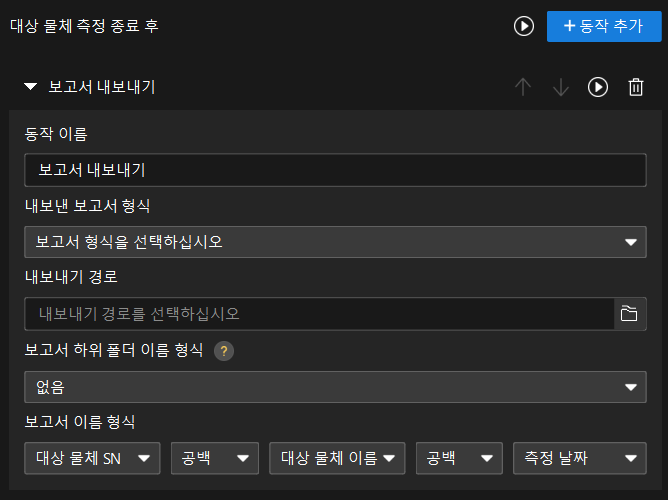

보고서 내보내기
대상 물체 측정 종료 후의 동작에서 보고서 내보내기를 선택하면 보고서 내보내기 설정 화면으로 이동합니다.
이 동작을 선택하면 동작 설정 영역에서 다음 파라미터를 설정할 수 있습니다:
-
동작 이름: 기본적으로 원래 동작 이름이 표시되며, 업무 필요에 따라 수정할 수 있습니다.
-
내보낸 보고서 형식: 내보낼 보고서 유형을 선택하는 데 사용됩니다.
-
내보내기 경로: 보고서 파일의 내보내기 경로를 설정하는 데 사용됩니다.
-
보고서 하위 폴더 이름 형식: 내보낼 때 하위 폴더의 이름 지정 규칙(예: 날짜)을 설정하는 데 사용됩니다.
-
보고서 이름 형식: 내보내기 파일 이름 규칙을 설정하는 데 사용됩니다.
설정을 마친 후 확인을 클릭하면 설정이 저장됩니다.
| 보고서 하위 폴더는 다음 두 가지 구성 방식을 지원합니다: 날짜별로 하위 폴더를 자동 생성(기본값)하거나, 하위 폴더를 생성하지 않고 모든 보고서를 내보내기 경로에 직접 저장하는 방식입니다. |

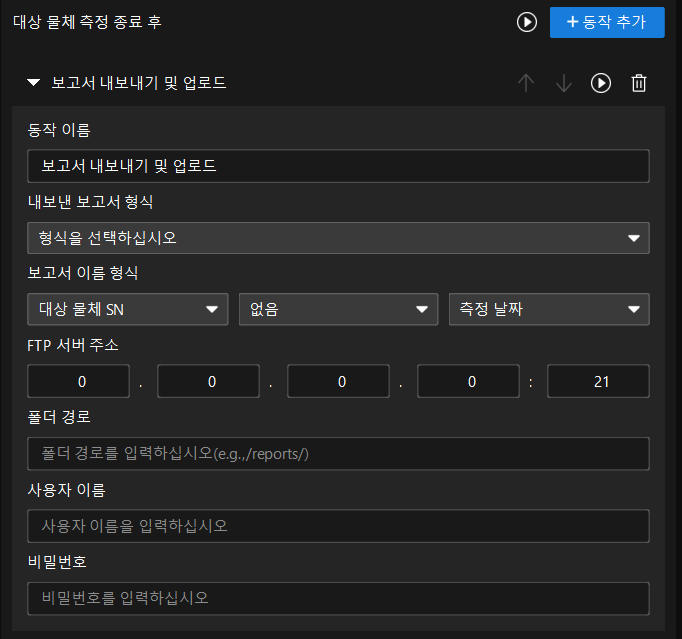

보고서 내보내기 및 업로드
대상 물체 측정 종료 후의 동작에서 보고서 내보내기 및 업로드를 선택하면 설정 화면으로 이동합니다.
이 동작을 선택하면 동작 설정 영역에서 다음 파라미터를 설정할 수 있습니다:
-
동작 이름: 기본적으로 원래 동작 이름이 표시되며, 업무 필요에 따라 수정할 수 있습니다.
-
내보낸 보고서 형식: 내보낼 보고서 유형을 선택하는 데 사용됩니다.
-
보고서 이름 형식: 내보내기 파일의 이름 지정 규칙을 설정하는 데 사용됩니다.
-
FTP 서버 주소: 업로드 대상 서버 주소를 설정하는 데 사용됩니다.
-
폴더 경로: FTP 서버에 업로드할 대상 디렉터리의 경로를 지정하는 데 사용됩니다.
-
사용자 이름: FTP 서버에 로그인하는 데 사용되는 계정 정보입니다.
-
비밀번호: FTP 서버에 로그인할 때 사용하는 인증 비밀번호.
설정을 마친 후 확인을 클릭하면 설정이 저장됩니다.
사용자 정의 업로드 동작
대상 물체 측정 종료 후의 동작에서 사용자 정의 업로드 동작을 선택하면 설정 화면으로 이동합니다.
이 동작을 선택하면 동작 설정 영역에서 다음 파라미터를 설정할 수 있습니다:
-
사용자 정의 업로드 동작 이름: 해당 동작의 이름을 설정하는 항목으로, 업무 요구 사항에 따라 자유롭게 지정할 수 있습니다.
-
스크립트 파일: 실행할 스크립트 파일을 선택합니다.
설정을 마친 후 확인을 클릭하면 설정이 저장됩니다.
스크립트 파일은 프로젝트 디렉터리의 /gems 폴더에 위치해야 하며, 그렇지 않으면 시스템에서 인식하지 못합니다.
|
이벤트 및 동작 처리
시퀀스 편집기에서는 이벤트나 동작에 대해 오름차순, 내림차순 정렬, 실행 및 삭제 등의 작업을 수행할 수 있습니다.
그중 동작과 관련된 일반적인 작업은 다음과 같습니다:
-
실행: 동작 뒤의 실행 버튼을 클릭하면 해당 동작이 수행됩니다.
-
실행 결과: 동작 파라미터에 공백이 없을 때 실행 버튼을 사용할 수 있습니다. 실행 후, 동작 이름 뒤에 실행 결과가 표시되며, 세부 정보를 확인할 수 있습니다.
-
실행 세부 정보:
-
실행이 성공하면 마지막 실행 시간과 실행 상태를 확인할 수 있습니다.
-
실행에 실패한 경우, 마지막 실행 시간, 실행 상태 및 실패 원인을 확인할 수 있습니다.
-
-
삭제: 삭제 버튼을 클릭하면 2차 확인 메시지가 표시됩니다.
-
확인을 클릭하면 해당 동작이 삭제됩니다.
-
취소를 클릭하거나 팝업창을 닫으면 삭제 작업이 실행되지 않습니다.
-
저장 및 닫기
시퀀스 편집기에는 확인, 취소 및 닫기 버튼이 있습니다.
-
확인: 기본적으로 사용 불가하며, 동작 파라미터와 연동됩니다.
-
동작 파라미터에 공백이 포함된 경우, 확인 버튼이 비활성화됩니다.
-
입력란에 공백이 없을 때 확인 버튼을 사용할 수 있습니다.
-
-
취소: 기본적으로 활성화되어 있습니다. 취소를 클릭하면 현재 팝업창의 파라미터가 저장되지 않고, 시퀀스 편집기 창이 바로 닫힙니다.
-
닫기: 기본적으로 활성화되어 있습니다. 현재 화면에 저장되지 않은 내용이 없는 경우, 닫기 버튼을 클릭하면 현재 팝업창의 파라미터를 저장하지 않고 시퀀스 편집기 창을 바로 닫습니다.
|
현재 화면에 저장되지 않은 내용이 있는 경우, 시퀀스 편집기를 닫을 때 2차 확인 메시지가 표시됩니다. |
위의 단계를 통해 사용자는 시퀀스 편집기 설정을 완료할 수 있습니다.
