측정 그룹 편집기
이 부분에서는 측정 그룹 편집기를 사용하는 방법을 소개합니다. 측정 그룹 편집기는 특징을 서로 다른 측정 그룹에 할당하는 데 사용됩니다. 로봇 프로그램은 801 명령어의 측정 그룹 번호를 통해 이번 측정에 참여할 측정 그룹을 지정할 수 있습니다.
측정 그룹은 다음 두 가지로 나뉩니다:
-
고정 그룹: 고정 그룹의 특징은 매 측정마다 참여합니다.
-
회전 그룹: 각 회전 측정 그룹에는 여러 개의 후보 특징이 포함됩니다. 각 측정에는 하나의 회전 그룹만 참여하여 "순환 사용" 효과를 구현합니다.
|

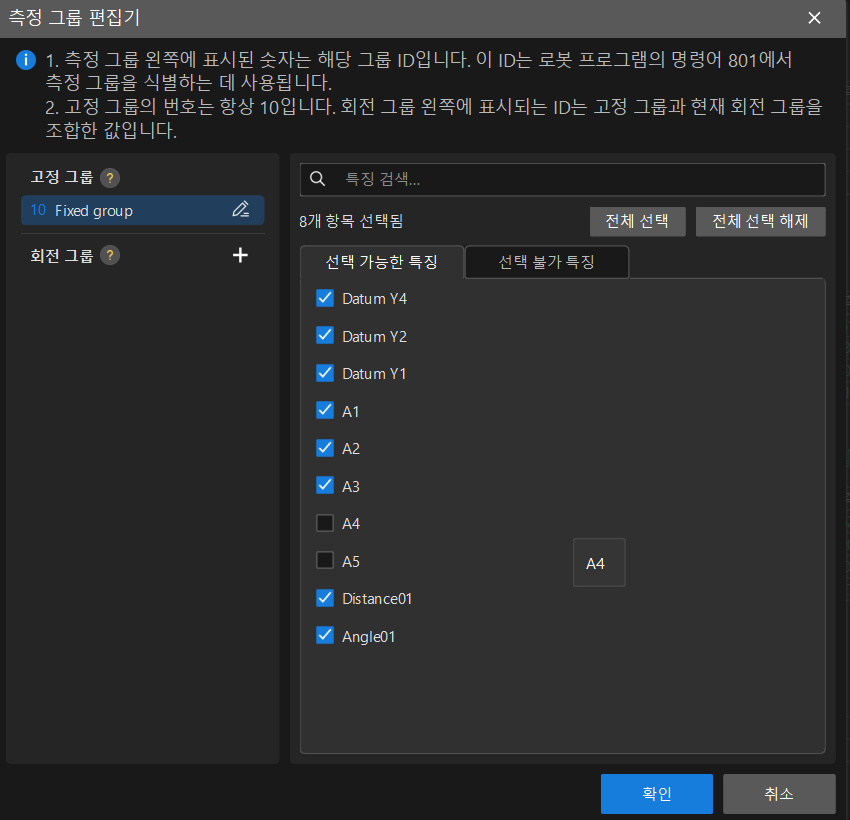

소프트웨어 메뉴 바에서 을 선택하면 측정 그룹 편집기 팝업 창이 열립니다.
이 절의 주요 내용은 다음과 같습니다:
새 회전 그룹
-
왼쪽 측정 그룹 목록의 회전 그룹구역에서 새 회전 그룹을 클릭하면 회전 그룹을 새로 만들 수 있으며, 기본 이름은 "회전 그룹 N"입니다.
-
해당 측정 그룹 오른쪽의 편집을 클릭하여 그룹 이름과 그룹 번호를 설정한 다음 확인을 클릭합니다.
자세한 내용은 측정 그룹 편집을 참조하십시오.
|
회전 그룹의 사용 가능한 번호 범위는 11~99입니다. 이 범위 내에 사용 가능한 번호가 없으면 더 이상 새로운 회전 그룹을 만들 수 없습니다. |
특징 할당
고정 그룹과 회전 그룹 모두 특징을 할당할 수 있으며, 이미 할당된 특징도 다시 편집할 수 있습니다.
-
왼쪽 측정 그룹 목록에서 대상 측정 그룹을 클릭합니다.
-
오른쪽 선택 가능한 특징 목록에서 측정 그룹에 할당할 특징을 선택합니다.
이미 다른 측정 그룹에 할당된 특징은 선택 불가한 특징 목록에 표시되며, 선택할 수 없습니다. 특징이 많은 경우 특징 검색 입력란에 특징 이름을 입력하여 검색하거나, 전체 선택, 전체 선택 해제를 클릭하여 일괄 선택할 수 있습니다. 목록 상단에는 선택한 특징 수가 표시됩니다.
| 현재 프로젝트에 아직 특징이 생성되지 않은 경우 특징 목록에는 "아직 특징이 없습니다. 먼저 특징을 생성하십시오"라고 표시됩니다. |
측정 그룹 편집
-
측정 그룹 오른쪽의 편집을 클릭합니다.
-
팝업 창에서그룹 이름과 그룹 번호를 설정한 다음 확인을 클릭합니다.
|
