画像を合成
使用シーン

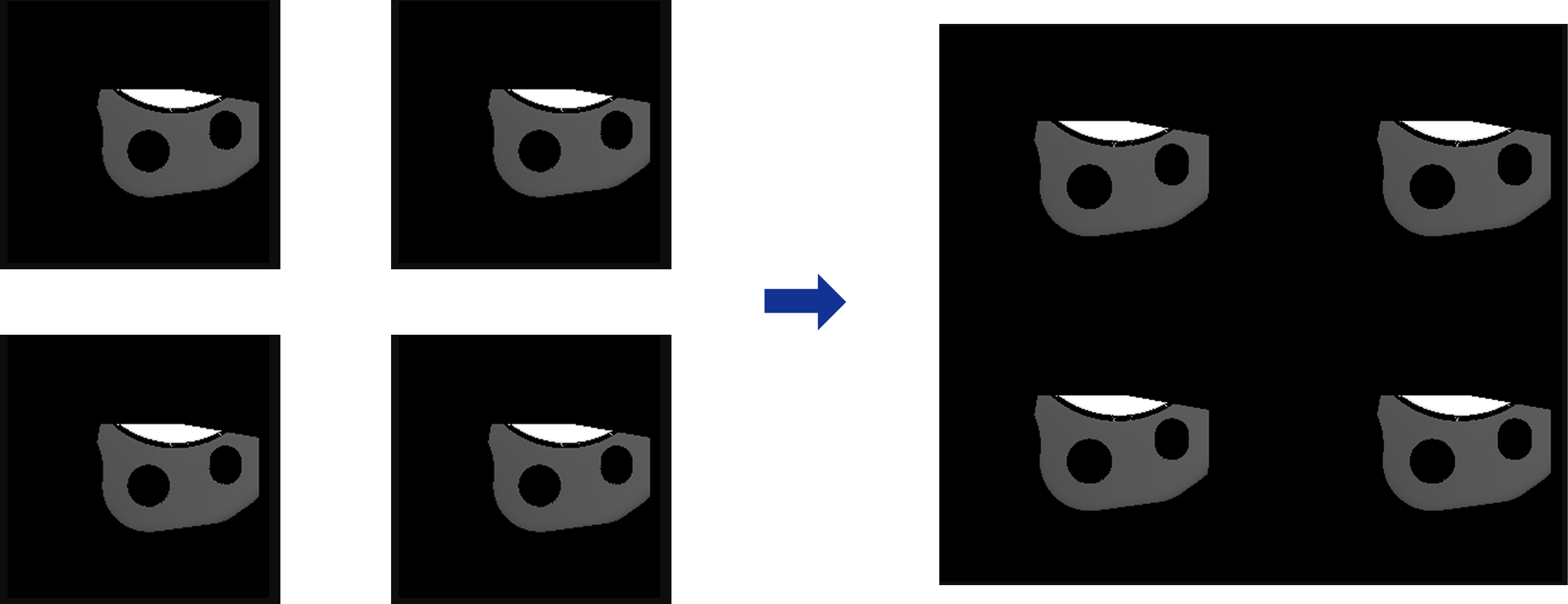

複数の画像を設定された位置に従って1枚の結果画像に合成するシーンに適しています。例えば、異なる領域の画像を同一画像内に組み合わせる場合や、指定した移動に従って複数の画像を配置し、まとめて出力する場合に使用できます。
入力画像は、画像取得、画像読み込み、画像切り抜き、拡大縮小などの関連機能ステップから取得できます。合成結果は、可視化、画像保存、検出・分析などの関連機能ステップへ出力できます。
使用フロー

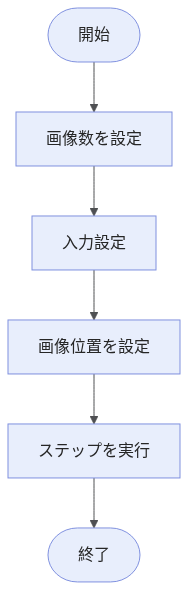

このステップの使用フローは以下の通りです。
-
パラメータ 欄で合成する画像数を設定します。
-
入力データを選択します。プロジェクト編集エリアで対応するステップのポートを接続するか、パラメータ設定エリアの 入力欄 で対応する入力データを選択します。
-
画像位置を設定します。
-
ステップを実行し、実行結果を確認 します。
パラメータ説明
| パラメータ | 説明 | ||
|---|---|---|---|
画像枚数 |
何枚の画像を1枚の画像として合成するかを指定します。この数は、ステップの入力ポート数に対応します。 |
||
合成設定 |
エディタを開く をクリックすると、各入力画像を合成結果画像内のどの位置に配置するかを設定できます。主なパラメータは以下の通りです。
|
トラブルシューティング
|
