TCP ASCII 通信コマンド

現在ご覧いただいているのは最新版の内容です（V2.2.1）。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ ご利用中のバージョンが分からない場合や、サポートが必要な場合はお気軽にサポート窓口までご連絡ください。

TCP ASCII 通信を使用する際、外部機器は以下の種類のコマンドを使用してMech-MSRプロジェクトの実行をトリガーし、対応する結果を取得します。

triggerコマンド：プロジェクトの実行をトリガーするために使用されます。
returnコマンド：指定したプロジェクトの判定結果と測定結果を取得するために使用されます。
executeコマンド：プロジェクトの実行をトリガーし、そのプロジェクトの判定結果と測定結果を取得するために使用されます。
judgeコマンド：指定したプロジェクトの全体品質判定結果または個別の測定項目の品質判定結果を取得するために使用されます。
valueコマンド：指定したプロジェクトの測定値を取得するために使用されます。
recipeコマンド：指定したプロジェクトのパラメータレシピを切り替えるために使用されます。
solutionコマンド：ソリューションを切り替えるために使用されます。
SetNumVarコマンド：数値型のグローバル変数に値を設定するために使用されます。
SetStrVarコマンド：文字列型のグローバル変数に値を設定するために使用されます。
GetNumVarコマンド：数値型のグローバル変数の値を読み取るために使用されます。
GetStrVarコマンド：文字列型のグローバル変数の値を読み取るために使用されます。

プロジェクトで使用するパラメータレシピを切り替える場合は、まず recipe コマンドを送信し、その後 trigger または execute コマンドを送信してプロジェクトの実行をトリガーしてください。
return/judge/valueコマンド は、triggerコマンド を送信してプロジェクトが正常にトリガーされた後にのみ送信できます。
Mech-MSRの 出力管理 画面で変更を行った後は、再度 triggerコマンド を送信してプロジェクトを実行し直し、その後に他のコマンドを送信して関連する結果を取得する必要があります。プロジェクトを再実行しない場合、取得される結果は変更を反映したものにはなりません。

triggerコマンド

triggerコマンドは、Mech-MSRプロジェクトの実行をトリガーするために使用され、複数のプロジェクトを同時にトリガーすることもサポートしています。

手順1：プロジェクト番号を確認

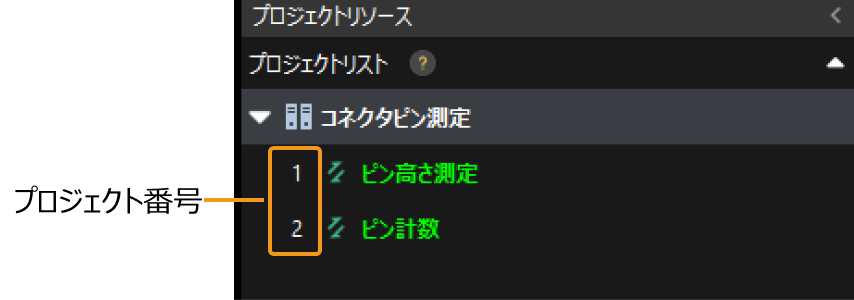

Mech-MSRのプロジェクトリストから実行をトリガーするプロジェクトの番号を確認します。

プロジェクトの順序を調整するために上下にドラッグしてから、ソリューションを右クリックし、プロジェクト番号をリセット を選択すると、番号が更新されます。

手順2：コマンドを送信

送信される triggerコマンド は、trigger、プロジェクト番号、文字列の区切り文字 の3つの部分で構成されます。

trigger：正確なコマンド名で、大小文字の変更はできません。
プロジェクト番号：Mech-MSRソリューションでトリガーする必要があるプロジェクトの番号です。
文字列の区切り文字：triggerとプロジェクト番号を区切るための記号で、デフォルトでは英語のカンマ（,）です。文字列の区切り文字は、Mech-MSRの 通信設定 画面でその他のデータ形式のパラメータから変更することができます。

triggerコマンド の送信形式と例は、下表に示されています。

コマンド形式説明例

コマンド形式	説明	例
`trigger,プロジェクト番号`	プロジェクトをトリガーして実行します。	番号1のプロジェクトをトリガーする場合： `trigger, 1`
`trigger, プロジェクト番号1, プロジェクト番号2, プロジェクト番号3`	複数のプロジェクトをトリガーして実行します。	番号1、2、3のプロジェクトをそれぞれトリガーする場合： `trigger, 1, 2, 3`

trigger,プロジェクト番号

プロジェクトをトリガーして実行します。

番号1のプロジェクトをトリガーする場合：

trigger, 1

trigger, プロジェクト番号1, プロジェクト番号2, プロジェクト番号3

複数のプロジェクトをトリガーして実行します。

番号1、2、3のプロジェクトをそれぞれトリガーする場合：

trigger, 1, 2, 3

手順3：返された結果を確認

triggerコマンド を送信した後、受信したステータスコードが 1 であれば、コマンドの実行が成功したことを意味します。

コマンドの実行に失敗した場合は、エラーステータスコードが返されます。エラーコードの説明を参照して、考えられる原因と解決策を確認してください。

returnコマンド

triggerコマンドでプロジェクトの実行をトリガーした後、returnコマンド を使用してそのプロジェクトの実行結果を取得します。returnコマンド は、一度に1つのMech-MSRプロジェクトの結果のみを取得できます。

手順1：返された結果の形式を確認

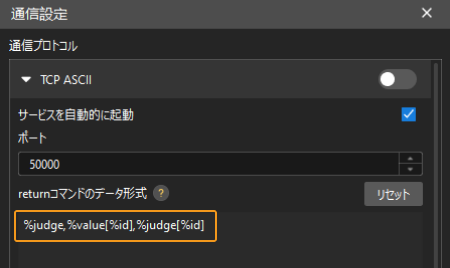

Mech-MSRの 通信設定 画面で、実際のニーズに応じて returnコマンドのデータ形式を設定します。

デフォルトの形式は %judge,%value[%id],%judge[%id] です。

手順2：コマンドを送信

送信される returnコマンド は、return、プロジェクト番号、文字列の区切り文字 の3つの部分で構成されます。

return：正確なコマンド名で、大小文字の変更はできません。
プロジェクト番号：Mech-MSRソリューション内で triggerコマンドで実行をトリガーしたプロジェクトの番号です。
文字列の区切り文字：returnとプロジェクト番号を区切るための記号で、デフォルトでは英語のカンマ（,）です。

returnコマンド の送信形式と例は、下表に示されています。

コマンド形式説明例

コマンド形式	説明	例
`return, プロジェクト番号`	プロジェクトの実行結果を取得します。	番号1のプロジェクトの実行結果を取得する場合： `return, 1`

return, プロジェクト番号

プロジェクトの実行結果を取得します。

番号1のプロジェクトの実行結果を取得する場合：

return, 1

指定されたプロジェクトが triggerコマンド で実行されていることを確認する必要があります。そうでない場合、returnコマンド を送信しても、正常に結果を取得することはできません。

手順3：返された結果を確認

プロジェクト番号1を例に取ると、外部機器が return, 1 コマンドを送信した後、Mech-MSRは 通信設定 画面で設定された returnコマンドのデータ形式 に基づいて結果を返します。

returnコマンドのデータ形式返された結果（例）説明

returnコマンドのデータ形式	返された結果（例）	説明
`%judge`	`1`	プロジェクト1の全体品質判定結果がOKであることを示します。
`%judge`	`0`	プロジェクト1の全体品質判定結果がNGであることを示します。
`%judge,%value[%id],%judge[%id]`	`1,0.0224,1,54.0000,0`	プロジェクト1の全体品質判定結果がOKで、指定された2つの測定項目が順番に出力されます。最初の測定項目の値は0.0224で判定はOK、2番目の測定項目の値は54.0000で判定はNGです。
`0,invalid,0`	プロジェクト1の全体品質判定結果がNGであり、このプロジェクトは1つの測定項目のみを指定し、その測定項目には測定結果がなく、invalid（無効値）として返されたため、測定項目はNGと判定されます。
`%judge,%value[2],%judge[2]`	`1,invalid,invalid`	プロジェクト1の全体品質判定結果はOKですが、測定項目2の値と判定結果は無効です。考えられる原因： Mech-MSRの出力管理画面の通信出力タブでID値が2の測定項目が追加されていないことがあります。解決策： Mech-MSRの出力管理画面の通信出力タブでID値が2の測定項目が存在することを確認します。 returnコマンドのデータ形式を変更して、ソフトウェアが有効な結果を正常に返せるようにします。

%judge

1

プロジェクト1の全体品質判定結果がOKであることを示します。

%judge

0

プロジェクト1の全体品質判定結果がNGであることを示します。

%judge,%value[%id],%judge[%id]

1,0.0224,1,54.0000,0

プロジェクト1の全体品質判定結果がOKで、指定された2つの測定項目が順番に出力されます。最初の測定項目の値は0.0224で判定はOK、2番目の測定項目の値は54.0000で判定はNGです。

0,invalid,0

プロジェクト1の全体品質判定結果がNGであり、このプロジェクトは1つの測定項目のみを指定し、その測定項目には測定結果がなく、invalid（無効値）として返されたため、測定項目はNGと判定されます。

%judge,%value[2],%judge[2]

1,invalid,invalid

プロジェクト1の全体品質判定結果はOKですが、測定項目2の値と判定結果は無効です。

考えられる原因：

Mech-MSRの 出力管理 画面の通信出力タブでID値が2の測定項目が追加されていないことがあります。

解決策：

Mech-MSRの 出力管理 画面の 通信出力 タブでID値が2の測定項目が存在することを確認します。
returnコマンドのデータ形式を変更して、ソフトウェアが有効な結果を正常に返せるようにします。

測定値と判定結果を確認し、Mech-MSRが外部機器に結果を返すための基本条件を理解してください。

executeコマンド

executeコマンド は、triggerコマンド と returnコマンド の機能を組み合わせたもので、プロジェクトの実行をトリガーし、その判定結果と測定結果を取得するために使用できます。

手順1：コマンドを送信

送信される executeコマンド は、execute、プロジェクト番号、文字列の区切り文字 の3つの部分で構成されます。

execute：正確なコマンド名で、大小文字の変更はできません。
プロジェクト番号：Mech-MSRソリューション内で実行をトリガーするプロジェクトの番号です。
文字列の区切り文字：executeとプロジェクト番号を区切るための記号で、デフォルトでは英語のカンマ（,）です。

executeコマンド の送信形式と例は、下表に示されています。

コマンド形式説明例

コマンド形式	説明	例
`execute, プロジェクト番号`	プロジェクトの実行をトリガーし、そのプロジェクトの判定結果と測定結果を取得するために使用されます。	番号1のプロジェクトをトリガーし、プロジェクトの判定結果と測定結果を取得する場合： `execute, 1`

execute, プロジェクト番号

プロジェクトの実行をトリガーし、そのプロジェクトの判定結果と測定結果を取得するために使用されます。

番号1のプロジェクトをトリガーし、プロジェクトの判定結果と測定結果を取得する場合：

execute, 1

executeコマンド（コマンドコード1）は、1つのプロジェクトの実行をトリガーし、その判定結果と測定結果を取得するためにのみ使用できます。

手順2：返された結果を確認

プロジェクト番号1を例に取ると、外部機器が execute, 1 コマンドを送信した後、Mech-MSRは 通信設定 画面で設定された returnコマンドのデータ形式 に基づいて結果を返します。詳細については、returnコマンドの返される結果をご参照ください。

judgeコマンド

triggerコマンドでプロジェクトの実行をトリガーした後、judgeコマンド は指定したMech-MSRプロジェクトの全体判定結果または個別の測定項目の判定結果を取得するために使用されます。

手順1：コマンドを送信

送信される judgeコマンド は、judge、プロジェクト番号、文字列の区切り文字 の3つの部分で構成されます。

judge：正確なコマンド名で、大小文字の変更はできません。
プロジェクト番号：Mech-MSRソリューション内で triggerコマンドで実行をトリガーしたプロジェクトの番号です。
文字列の区切り文字：judgeとプロジェクト番号を区切るための記号で、デフォルトでは英語のカンマ（,）です。

judgeコマンド の送信形式と例は、下表に示されています。

コマンド形式説明例

コマンド形式	説明	例
`judge, プロジェクト番号`	指定したプロジェクトの全体判定結果または個別の測定項目の判定結果を取得するために使用されます。	番号1のプロジェクトの全体判定結果または個別の測定項目の判定結果を取得する場合： `judge, 1`

judge, プロジェクト番号

指定したプロジェクトの全体判定結果または個別の測定項目の判定結果を取得するために使用されます。

番号1のプロジェクトの全体判定結果または個別の測定項目の判定結果を取得する場合：

judge, 1

手順2：返された結果を確認

プロジェクト番号1を例に取ると、外部機器が judge, 1 コマンドを送信した後、Mech-MSRは 出力管理 画面で設定された品質判定ルールと通信出力内容に基づいて、プロジェクトの全体品質判定結果と個別の測定項目の品質判定結果を返します。

返された結果説明

返された結果	説明
`1,1,1` （例）	最初の 1 はプロジェクト1の全体判定結果がOKであることを示し、続く2つの 1 は、このプロジェクトで出力する2つの測定項目が両方とも合格（OK）であることを示します。
`0,0,0` （例）	最初の 0 はプロジェクト1の全体判定結果がNGであることを示し、続く2つの 0 は、このプロジェクトで出力する2つの測定項目が両方とも不合格（NG）であることを示します。

1,1,1

（例）

最初の 1 はプロジェクト1の全体判定結果がOKであることを示し、続く2つの 1 は、このプロジェクトで出力する2つの測定項目が両方とも合格（OK）であることを示します。

0,0,0

（例）

最初の 0 はプロジェクト1の全体判定結果がNGであることを示し、続く2つの 0 は、このプロジェクトで出力する2つの測定項目が両方とも不合格（NG）であることを示します。

判定結果を確認し、Mech-MSRが外部機器に結果を返すための基本条件を理解してください。

valueコマンド

triggerコマンドでプロジェクトの実行をトリガーした後、valueコマンド は指定したプロジェクトの測定値を取得するために使用されます。

手順1：コマンドを送信

送信される valueコマンド は、value、プロジェクト番号、文字列の区切り文字 の3つの部分で構成されます。

value：正確なコマンド名で、大小文字の変更はできません。
プロジェクト番号：Mech-MSRソリューション内で triggerコマンドで実行をトリガーしたプロジェクトの番号です。
文字列の区切り文字：valueとプロジェクト番号を区切るための記号で、デフォルトでは英語のカンマ（,）です。

valueコマンド の送信形式と例は、下表に示されています。

コマンド形式説明例

コマンド形式	説明	例
`value, プロジェクト番号`	指定されたプロジェクトの測定値を取得するために使用されます。	番号1のプロジェクトの測定値を取得する場合： `value, 1`

value, プロジェクト番号

指定されたプロジェクトの測定値を取得するために使用されます。

番号1のプロジェクトの測定値を取得する場合：

value, 1

手順2：返された結果を確認

プロジェクト番号1を例に取ると、外部機器が value, 1 コマンドを送信した後、Mech-MSRは 出力管理 画面で設定された品質判定ルールと通信出力内容に基づいて、プロジェクトの全体品質判定結果と各測定項目の測定値を返します。

返された結果説明

返された結果	説明
`1,54.0000` （例）	1はプロジェクト1の全体判定結果がOKであることを示し、測定項目1の値は54.000です。このプロジェクトは1つの測定項目のみを出力するように指定されています。
`0,54.0000` （例）	0はプロジェクト1の全体判定結果がNGであることを示し、測定項目1の値は54.0000です。このプロジェクトは1つの測定項目のみを出力するように指定されています。
`0,invalid` （例）	0はプロジェクト1の全体判定結果がNGであることを示します。このプロジェクトは1つの測定項目のみを出力するように指定されていますが、その測定項目には測定結果がなく、invalid（無効値）として返されます。考えられる原因：その測定項目には測定結果がありません。解決策：測定項目を確認し、プロジェクトが実行された後、その測定項目の有効な結果が出力されることを確認してください。

1,54.0000

（例）

1はプロジェクト1の全体判定結果がOKであることを示し、測定項目1の値は54.000です。このプロジェクトは1つの測定項目のみを出力するように指定されています。

0,54.0000

（例）

0はプロジェクト1の全体判定結果がNGであることを示し、測定項目1の値は54.0000です。このプロジェクトは1つの測定項目のみを出力するように指定されています。

0,invalid

（例）

0はプロジェクト1の全体判定結果がNGであることを示します。このプロジェクトは1つの測定項目のみを出力するように指定されていますが、その測定項目には測定結果がなく、invalid（無効値）として返されます。

考えられる原因：その測定項目には測定結果がありません。

解決策：測定項目を確認し、プロジェクトが実行された後、その測定項目の有効な結果が出力されることを確認してください。

測定値と判定結果を確認し、Mech-MSRが外部機器に結果を返すための基本条件を理解してください。

recipeコマンド

recipe コマンドは、プロジェクトに使用するパラメータレシピを切り替えるために使用されます。プロジェクトのパラメータレシピの設定方法とパラメータレシピ番号の確認方法については、パラメータレシピをご参照ください。

recipe コマンドでパラメータレシピを切り替えた後、triggerコマンドまたは executeコマンドを送信して対応するプロジェクトの実行をトリガーする必要があります。

手順1：コマンドを送信

送信される recipe コマンドは、recipe、プロジェクト番号、パラメータレシピ番号、文字列の区切り文字 の4つの部分で構成されます。

recipe：正確なコマンド名で、大小文字の変更はできません。
プロジェクト番号：パラメータレシピを切り替えるプロジェクトの Mech-MSR ソリューション内の番号です。
パラメータレシピ番号：切り替え先のパラメータレシピ番号です。
文字列の区切り文字：recipe、プロジェクト番号、パラメータレシピ番号を区切るための記号で、デフォルトでは英語のカンマ（,）です。

recipe コマンドの送信形式と例は、下表に示されています。

コマンド形式説明例

コマンド形式	説明	例
`recipe, プロジェクト番号, パラメータレシピ番号`	指定したプロジェクトに使用するパラメータレシピを切り替えるために使用されます。	番号1のプロジェクトを番号2のパラメータレシピに切り替える場合： `recipe, 1, 2`

recipe, プロジェクト番号, パラメータレシピ番号

指定したプロジェクトに使用するパラメータレシピを切り替えるために使用されます。

番号1のプロジェクトを番号2のパラメータレシピに切り替える場合：

recipe, 1, 2

手順2：返された結果を確認

recipe コマンドを送信した後、受信したステータスコードが 1 であれば、コマンドの実行が成功したことを意味します。

solutionコマンド

solution コマンドは、ソリューションを切り替えるために使用されます。

手順1：コマンドを送信

送信される solution コマンドは、solution、ソリューションID、文字列の区切り文字 の3つの部分で構成されます。

solution：正確なコマンド名で、大小文字の変更はできません。
ソリューションID：切り替え先のソリューションIDです。ソリューションIDの確認と調整方法については、ソリューション番号を調整をご参照ください。
文字列の区切り文字：solutionとソリューションIDを区切るための記号で、デフォルトでは英語のカンマ（,）です。

solution コマンドの送信形式と例は、下表に示されています。

コマンド形式説明例

コマンド形式	説明	例
`solution, ソリューションID`	ソリューションを切り替えるために使用されます。	IDが1のソリューションに切り替える場合： `solution, 1`

solution, ソリューションID

ソリューションを切り替えるために使用されます。

IDが1のソリューションに切り替える場合：

solution, 1

手順2：返された結果を確認

solution コマンドを送信した後、受信したステータスコードが 1 であれば、コマンドの実行が成功したことを意味します。

SetNumVarコマンド

SetNumVar コマンドは、数値型のグローバル変数に値を設定するために使用されます。

グローバル変数は、現在のソリューション内でプロジェクト間で共有できる変数です。グローバル変数の設定方法とグローバル変数番号の確認方法については、グローバル変数管理ツールをご参照ください。

手順1：コマンドを送信

送信される SetNumVar コマンドは、SetNumVar、グローバル変数番号、グローバル変数値、文字列の区切り文字 の4つの部分で構成されます。

SetNumVar：正確なコマンド名で、大小文字の変更はできません。
グローバル変数番号：値を設定する数値型グローバル変数の番号です。
グローバル変数値：設定するグローバル変数の値です。
文字列の区切り文字：SetNumVar、グローバル変数番号、グローバル変数値を区切るための記号で、デフォルトでは英語のカンマ（,）です。

SetNumVar コマンドの送信形式と例は、下表に示されています。

コマンド形式説明例

コマンド形式	説明	例
`SetNumVar, グローバル変数番号, グローバル変数値`	指定した数値型グローバル変数に値を設定するために使用されます。	番号1の数値型グローバル変数を10に設定する場合： `SetNumVar, 1, 10`

SetNumVar, グローバル変数番号, グローバル変数値

指定した数値型グローバル変数に値を設定するために使用されます。

番号1の数値型グローバル変数を10に設定する場合：

SetNumVar, 1, 10

手順2：返された結果を確認

SetNumVar コマンドを送信した後、受信したステータスコードが 1 であれば、コマンドの実行が成功したことを意味します。

SetStrVarコマンド

SetStrVar コマンドは、文字列型のグローバル変数に値を設定するために使用されます。

手順1：コマンドを送信

送信される SetStrVar コマンドは、SetStrVar、グローバル変数番号、グローバル変数値、文字列の区切り文字 の4つの部分で構成されます。

SetStrVar：正確なコマンド名で、大小文字の変更はできません。
グローバル変数番号：値を設定する文字列型グローバル変数の番号。
グローバル変数値：設定するグローバル変数の値です。
文字列の区切り文字：SetStrVar、グローバル変数番号、グローバル変数値を区切るための記号で、デフォルトでは英語のカンマ（,）です。

SetStrVar コマンドの送信形式と例は、下表に示されています。

コマンド形式説明例

コマンド形式	説明	例
`SetStrVar, グローバル変数番号, グローバル変数値`	指定した文字列型グローバル変数に値を設定するために使用されます。	番号1の文字列型グローバル変数を `test` に設定する場合： `SetStrVar, 1, test`

SetStrVar, グローバル変数番号, グローバル変数値

指定した文字列型グローバル変数に値を設定するために使用されます。

番号1の文字列型グローバル変数を test に設定する場合：

SetStrVar, 1, test

手順2：返された結果を確認

SetStrVar コマンドを送信した後、受信したステータスコードが 1 であれば、コマンドの実行が成功したことを意味します。

GetNumVarコマンド

GetNumVar コマンドは、数値型のグローバル変数の値を読み取るために使用されます。

手順1：コマンドを送信

送信される GetNumVar コマンドは、GetNumVar、グローバル変数番号、文字列の区切り文字 の3つの部分で構成されます。

GetNumVar：正確なコマンド名で、大小文字の変更はできません。
グローバル変数番号：値を読み取る数値型グローバル変数の番号です。
文字列の区切り文字：GetNumVarとグローバル変数番号を区切るための記号で、デフォルトでは英語のカンマ（,）です。

GetNumVar コマンドの送信形式と例は、下表に示されています。

コマンド形式説明例

コマンド形式	説明	例
`GetNumVar, グローバル変数番号`	指定した数値型グローバル変数の値を読み取るために使用されます。	番号1の数値型グローバル変数の値を読み取る場合： `GetNumVar, 1`

GetNumVar, グローバル変数番号

指定した数値型グローバル変数の値を読み取るために使用されます。

番号1の数値型グローバル変数の値を読み取る場合：

GetNumVar, 1

手順2：返された結果を確認

GetNumVar コマンドを送信した後、読み取りに成功した場合、対応する数値型グローバル変数の値が返されます。

GetStrVarコマンド

GetStrVar コマンドは、文字列型のグローバル変数の値を読み取るために使用されます。

手順1：コマンドを送信

送信される GetStrVar コマンドは、GetStrVar、グローバル変数番号、文字列の区切り文字 の3つの部分で構成されます。

GetStrVar：正確なコマンド名で、大小文字の変更はできません。
グローバル変数番号：値を読み取る文字列型グローバル変数の番号です。
文字列の区切り文字：GetStrVarとグローバル変数番号を区切るための記号で、デフォルトでは英語のカンマ（,）です。

GetStrVar コマンドの送信形式と例は、下表に示されています。

コマンド形式説明例

コマンド形式	説明	例
`GetStrVar, グローバル変数番号`	指定した文字列型グローバル変数の値を読み取るために使用されます。	番号1の文字列型グローバル変数の値を読み取る場合： `GetStrVar, 1`

GetStrVar, グローバル変数番号

指定した文字列型グローバル変数の値を読み取るために使用されます。

番号1の文字列型グローバル変数の値を読み取る場合：

GetStrVar, 1

手順2：返された結果を確認

GetStrVar コマンドを送信した後、読み取りに成功した場合、対応する文字列型グローバル変数の値が返されます。
