論理判定
機能
設定したルールに基づいて入力データの論理判定を行い、ブール結果（TrueまたはFalse）を出力できます。現在サポートされている入力データ型には、数値（Number）、文字列（String）、ブール値（Bool）があります。
使用フロー
このステップの使用フローは以下の通りです。
-
入力ポート数を設定します。
-
入力データを選択します。対応するステップのポートを接続するか、パラメータ設定エリアの 入力欄 で対応する入力データを選択します。
-
判定ルールを設定します。実際の要件に応じて、1つまたは複数の判定ルールを追加します。各ルールには複数の条件を含めることができ、複雑な論理分岐を実現できます。
-
判定モードを選択します。業務シーンに応じて「全数判定」または「順次判定」モードを選択し、ルールの実行方式と出力ポートタイプを決定します。
-
ステップを実行し、実行結果を確認 します。
パラメータ説明
| パラメータ | 説明 |
|---|---|
入力ポート数 |
必要な入力ポート数を指定します。入力データは論理判定に使用されます。 |
判定ルール |
設定ツールを開く をクリックしてルールエディタ画面に入り、1つまたは複数の判定ルールを作成します。各ルールには、1つまたは複数の条件を含めることができます。判定ルールの設定方法については、付録：ルール設定 をご参照ください。 ステップ実行後、各ルールは論理判定結果（TrueまたはFalse）を1つ生成し、各結果は1つの出力ポートに対応します。 |
判定モード |
論理判定モードを選択します。「全数判定」と「順次判定」の2種類があります。
|
出力説明
各判定ルールに対して、ステップはそれぞれ1つのブール型結果ポートを出力します。各ポートの出力は、対応するルールの判定結果（True または False）です。
順次判定 モードでは、各ルールの出力ポートに加えて、ステップはデフォルト結果 ポート（Bool型）も追加で出力します。すべてのルールが成立しない場合、デフォルト結果 は True を出力し、それ以外の場合は False を出力します。
付録：ルール設定

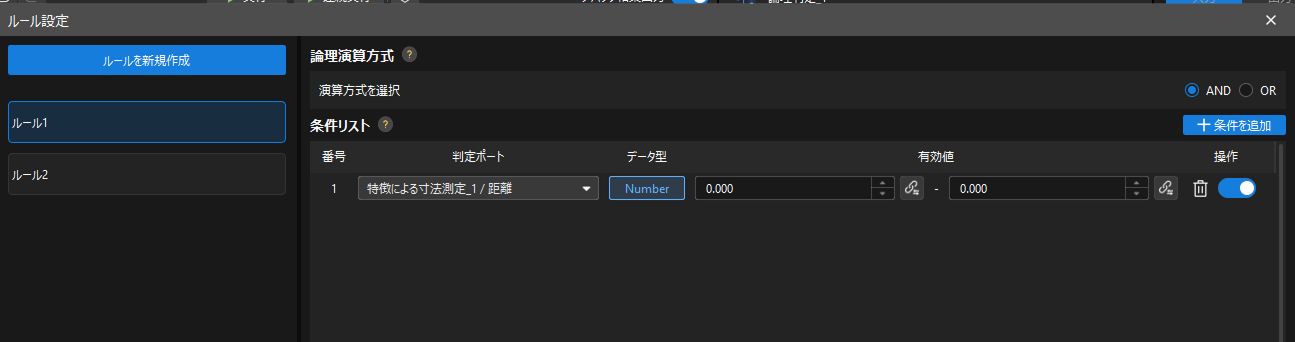

論理判定 ステップのパラメータ設定エリアで、設定ツールを開く をクリックすると、ルール設定画面に入ることができます。
ルール設定手順
ルール設定の流れは以下の通りです。
-
ウィンドウ左上の ルールを新規作成 をクリックして、新しいルールを作成します。
-
ルールを選択した後、そのルールの論理演算方式（AND または OR）を選択します。
-
AND：ルール内のすべての条件を同時に満たした場合にのみ、ルールが成立（True）します。
-
OR：ルール内のいずれか1つの条件を満たせば、ルールが成立（True）します。
-
-
ルールに条件を設定します。条件を追加 をクリックすると条件を追加できます。条件の判定ポートを選択した後、有効値を設定する必要があります。
-
上記の手順を繰り返して、複数のルールを作成します。
-
設定完了後、右下の 保存 をクリックすると、ルール設定が保存され、ステップのパラメータ設定エリアに戻ります。
一般的な操作
以下は、ルール設定画面でよく使用される操作です。
-
ルールの名前変更・削除
ルール一覧でルールを選択し、右クリックして 名前の変更 または 削除 を選択します。
-
条件を削除
条件一覧で条件を見つけ、その条件の行にある削除アイコンをクリックすると、条件を削除できます。
-
条件の有効/無効の設定
条件一覧で条件を見つけ、その条件の行にあるスイッチアイコンをクリックすると、条件の有効状態（オン/オフ）を切り替えることができます。条件がオフ状態の場合、その条件はルールの論理判定に使用しません。
-
他ステップの出力結果を有効値として関連付ける
条件の有効値を設定する際、入力欄右側の関連付けアイコンをクリックし、表示されるデータ関連付けウィンドウで関連付けたいステップの出力データを選択します。その後、確認 をクリックすると、そのデータを条件の有効値として関連付けることができます。関連付けるデータ型は、条件判定ポートのデータ型と一致している必要があります。
トラブルシューティング
|
各ステップで共通のエラーコードについては、エラーコード一覧 をご参照ください。 |
