マスク特徴点の位置決め

現在ご覧いただいているのは最新版の内容です(V2.2.1)。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ ご利用中のバージョンが分からない場合や、サポートが必要な場合はお気軽にサポート窓口までご連絡ください。

機能

マスクの特徴点を位置決めします。

使用シーン

主に、マスク画像内で目標領域の代表的な中心点をすばやく取得するために使用します。寸法測定シーンでよく使用されます。

使用フロー

このステップの使用フローは以下の通りです。

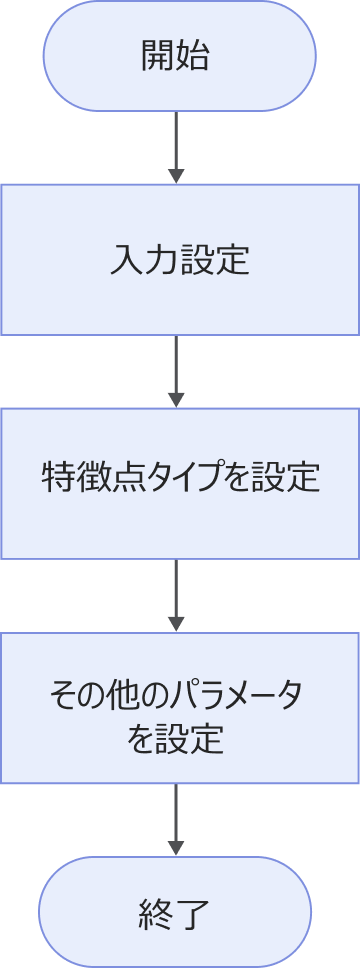

locate feature point of mask process
  1. 入力データを選択します。対応するステップのポートを接続するか、パラメータ設定エリアの 入力欄 で対応する入力データを選択します。

  2. パラメータ欄 で必要な 特徴点タイプ を選択します。

  3. パラメータ欄 に他のパラメータがある場合は、実際の要件に応じて選択し、調整します。

  4. 出力欄 で出力項目にチェックを入れ、出力項目の左側にある ▶ をクリックして展開します。その後、合格範囲の 下限上限 を入力します。

  5. ステップを実行し、実行結果を確認 します。

入力説明

入力は、特徴点位置決めに使用するマスク画像です。

パラメータ説明

パラメータ 説明

特徴点タイプ

特徴点のタイプを選択します。

  • 質心: マスク領域内のすべてのピクセル座標の平均値を特徴点とし、領域の幾何学的中心を表します。目標領域が完全で、均一に分布しているシーンに適しています。

  • 外接長方形の中心: マスク領域を囲む水平外接長方形の中心点を特徴点とします。対象がおおよそ長方形形状で、明確な回転がないシーンに適しています。

  • 最小外接長方形の中心: マスク領域を完全に囲む、面積最小の回転長方形の中心点を特徴点とします。対象に回転や傾きがあるシーンに適しています。

出力説明

出力項目にチェックを入れると、ステップに対応する出力ポートが追加されます。ステップ実行後に対応するデータが出力されます。実際の測定ニーズに応じて、適切な出力項目を選択できます。

出力項目が展開可能な場合(左側に ▶ が表示される)、チェックを入れた後、展開して 下限上限 を設定してその項目の合格範囲を決定する必要があります。出力値が合格範囲内であれば、その測定項目は合格(OK)と見なされ、範囲外であれば不合格(NG)と見なされます。

出力項目 説明

特徴点

位置決めされた特徴点。

点のX座標

特徴点のX座標値。

点のY座標

特徴点のY座標値。

トラブルシューティング

  • 各ステップで共通のエラーコードについては、エラーコード一覧 をご参照ください。

  • エラーコードとエラーメッセージが一致しない場合は、テクニカルサポートにお問い合わせください。

CV-W6801

エラー:マスク画像が空です。

解決策:前のステップまたは入力ポートに有効なマスク画像データが存在するか確認してください。

CV-W6802

エラー:マスク画像のサイズが小さすぎます。

解決策:入力マスク画像の幅と高さがともに3ピクセル以上であることを確認してください。

CV-W6803

エラー:入力されたマスク画像は単一チャネル画像(CV_8UC1)ではありません。

解決策:規格に適合した単一チャンネルのマスク画像を入力してください。

CV-W6804

エラー:特徴点タイプの値が無効です。

解決策:ドロップダウンリストから有効なオプションを選択してください。

CV-W6805

エラー:マスクが検出されませんでした。

解決策:入力されたマスク画像を確認してください。

CV-W6806

エラー:ソフトウェア内部エラーが発生しています。

解決策:テクニカルサポートにお問い合わせください。
