点を作成（2D）
使用フロー

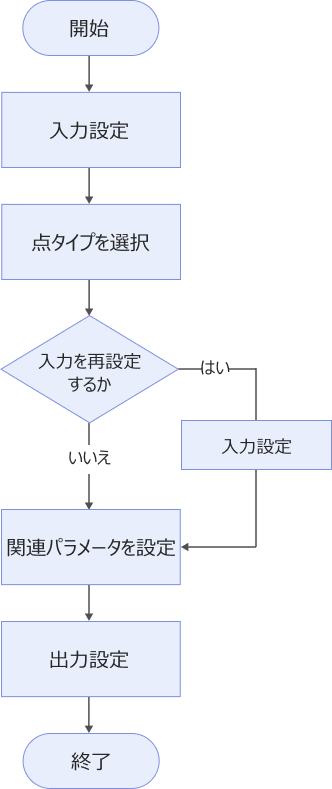

このステップの使用フローは以下の通りです。
-
入力データを選択します。対応するステップのポートを接続するか、パラメータ設定エリアの 入力欄 で対応する入力データを選択します。
-
パラメータ欄 で 点タイプ を選択し、点の作成方法を決定します。その後、入力欄 で対応する入力データを選択します。
-
パラメータ欄 に他のパラメータがある場合は、実際の要件に応じて選択し、調整します。
-
出力欄 で出力項目にチェックを入れ、出力項目の左側にある ▶ をクリックして展開します。その後、合格範囲の 下限 と 上限 を入力します。
-
ステップを実行し、実行結果を確認 します。
パラメータ説明
点タイプ
パラメータ説明：点を作成する方法を指定します。
異なるタイプの点を選択する場合、ステップに入力する必要がある幾何学的特徴や調整すべきパラメータが異なります。それぞれの対応関係は以下の通りです。
| 点タイプ | 必要な幾何学的特徴 | パラメータ調整 |
|---|---|---|
固定点（カスタム） |
- |
パラメータ欄で固定点のX座標値とY座標値をカスタム設定します。ステップを実行すると、この固定点が出力されます。 |
2直線間の交点 |
直線1、直線2 |
ステップを実行すると、2つの直線の交点が出力されます。 |
直線への投影点 |
直線、点 |
ステップを実行すると、点が直線上に投影された投影点が出力されます。追加のパラメータ調整は不要です。 |
指定点 |
点 |
ステップを実行すると、指定した点が出力されます。追加のパラメータ調整は不要です。 |
固定点（ステップ入力から） |
点のX座標、点のY座標 |
ステップを実行すると、この固定点が出力されます。追加のパラメータ調整は不要です。 |
出力説明
出力項目にチェックを入れると、ステップに対応する出力ポートが追加されます。ステップ実行後に対応するデータが出力されます。実際の測定ニーズに応じて、適切な出力項目を選択できます。
|
出力項目が展開可能な場合（左側に ▶ が表示される）、チェックを入れた後、展開して 下限 と 上限 を設定してその項目の合格範囲を決定する必要があります。出力値が合格範囲内であれば、その測定項目は合格（OK）と見なされ、範囲外であれば不合格（NG）と見なされます。 |
| 出力項目 | 説明 |
|---|---|
点のX座標 |
作成された点のX座標値。 |
点のY座標 |
作成された点のY座標値。 |
なす角 |
2本の直線間の角度。 |
作成された点 |
選択した点タイプに基づいて作成された点で、他のステップの入力として使用できます。 |
トラブルシューティング
|
