가장 긴 라인 세그먼트를 측정하기
이 스텝은 관심 영역 내의 가장 긴 라인 세그먼트를 찾아 그 길이를 재는 데 사용됩니다.
응용 예시

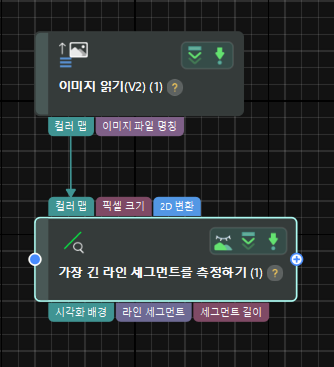

이미지 읽기(V2), 가장 긴 라인 세그먼트를 측정하기 스텝을 조합하여 ROI 내 가장 긴 라인 세그먼트를 찾아 이의 길이를 측정합니다.(길이 단위:픽셀)
스텝 연결
가장 긴 라인 세그먼트를 측정하기를 클릭하여 스텝 입력 출력 창에서 "입력1(컬러 맵)"의 드롭다운 메뉴를 "그림_컬러맵 읽어내기"로 설정합니다.
파라미터 설정 및 결과 확인
-
이미지 V2를 읽기 설정: 이 스텝을 클릭하여 스텝 파라미터 화면에서 대상 물체의 이미지 데이터 경로 등 파라미터를 설정하세요.(사용자가 대상 물체를 포함한 컬러 맵을 미리 준비해야 함) 설정한 후 실행을 클릭하여 프로젝트를 실행합니다.
-

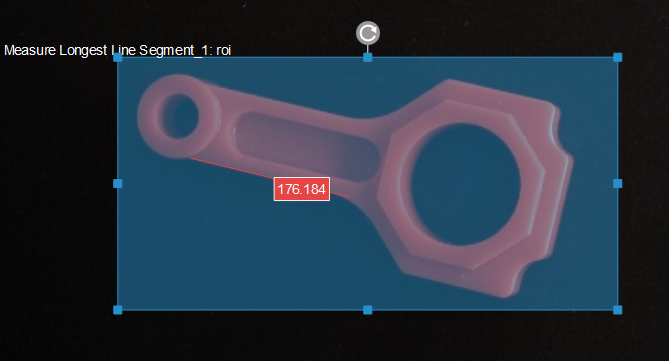

가장 긴 라인 세그먼트를 측정하기 설정: 이 스텝을 한번 클릭하여 패널에서 ROI를 선택합니다. 아래 그림과 같습니다.
-
측정 결과 출력 또는 결과 보기 창에서 라인 세그먼트의 길이를 확인할 수 있습니다.(단위:픽셀) 사용자는 상한 및 하한을 설정하여 측정된 값이 적합한지 확인할 수 있습니다.
