점과 기준선 간의 높이 차이를 측정하기
이 스텝은 점에서 기준선까지의 높이 차이를 측정하는 데 사용됩니다.
응용 예시

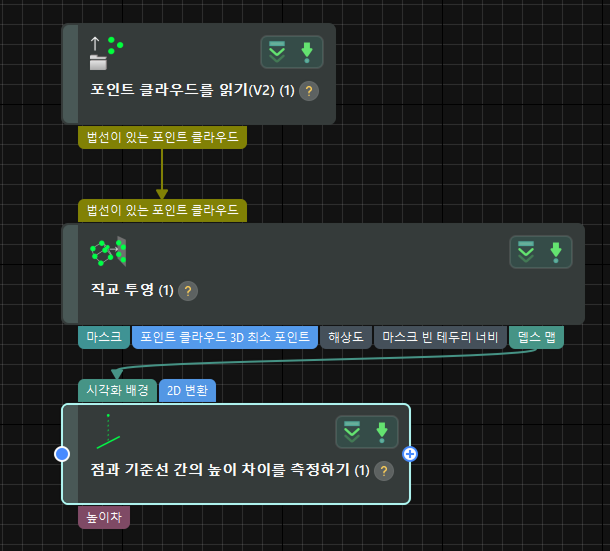

포인트 클라우드를 읽기(V2), 직교 투영, 점과 기준선 간의 높이 차이를 측정하기 3개의 스텝을 조합하여 점에서 기준선까지의 높이 차이를 측정합니다.
스텝 연결:
-
직교 투영을 한번 클릭하여 스텝 입력 포트 선택 창에서 “입력1(법선이 있는 포인트 클라우드)” 의 드롭다운 메뉴를 “포인트 클라우드 _1_ 법선 방향이 있는 포인트 클라우드 읽어내기”로 설정합니다.
-
점과 기준선 간의 높이 차이를 측정하기를 한번 클릭하여 스텝 입력 포트 선택 창에서 “입력1(시각화 배경)” 의 드롭다운 메뉴를 “직교 투영 _1_ 뎁스 맵”으로 설정합니다.
파라미터 설정:
-
포인트 클라우드를 읽기(V2) 설정: 이 스텝을 한 번 클릭하여 스텝 파라미터 창에서 측정될 대상 물체의 포인트 클라우드 파일 경로 등의 파라미터를 설정합니다(사용자는 측정될 대상 물체의 포인트 클라우드을 준비해야 함). 설정한 후 실행을 클릭하여 프로젝트를 실행합니다.
-

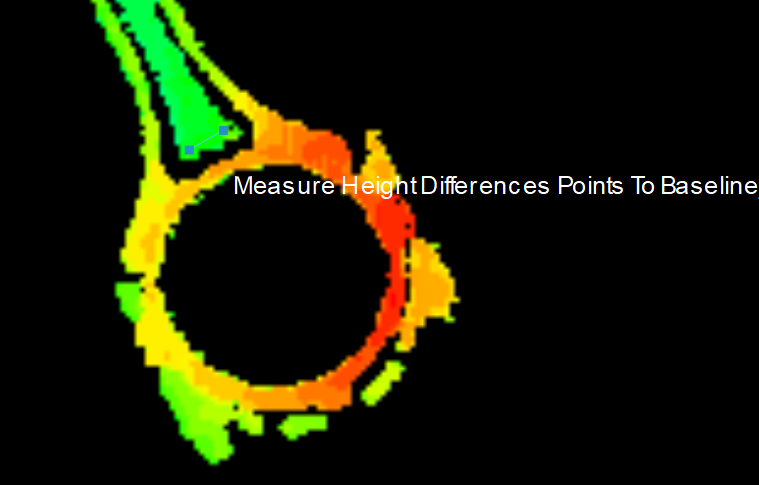

점과 기준선 간의 높이 차이를 측정하기 설정: 기준선 설정: 기준선 초기 위치는 패널 이미지의 왼쪽 상단에 위치하며, 사용자가 정의한 위치로 기준선을 이동하고 조정합니다.

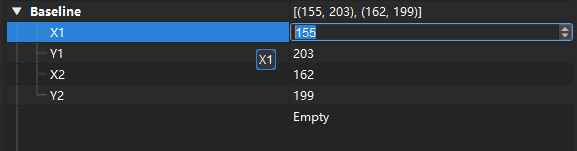

스텝 파라미터 창에서 기준선의 위치를 조금 조정할 수 있습니다. 아래 그림과 같습니다.

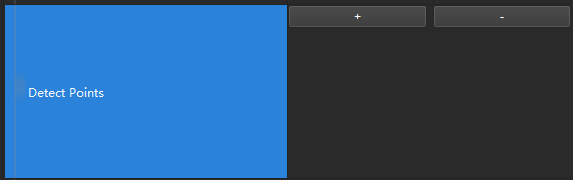

검출점 설정: + 버튼을 클릭하여 검출점을 추가할 수 있으며 하나 혹은 여러 개의 점을 추가할 수 있습니다. 아래 그림과 같습니다.

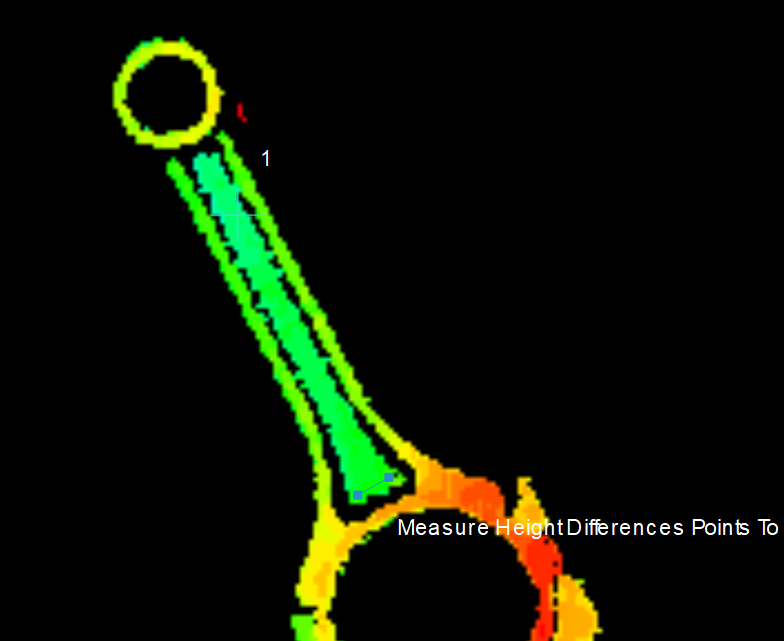

추가 된 검출점은 패널의 왼쪽 상단에 위치하며 사용자가 정의한 위치로 기준선을 이동합니다. 아래 그림과 같습니다.

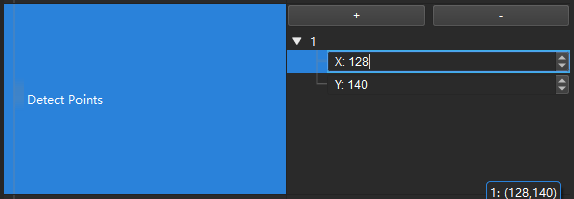

스텝 파라미터 창에서 기준점과 검출점의 위치를 조금 조정할 수 있습니다. 아래 그림과 같습니다.
