원과 라인 세그먼트 간의 거리를 측정하기

현재 최신 버전 (2.1.2)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

이 스텝은 원에서 라인 세그먼트까지의 거리를 재는데 사용합니다.

응용 예시

measure distances circles to segments application sample

스텝 연결

  1. 원을 측정하기를 클릭하여 스텝 입력 포트 선택 창에서 "입력1(컬러맵)"의 언더바를 "그림_1_컬러맵 읽어내기"로 선택합니다.

  2. 가장 긴 라인 세그먼트를 측정하기를 클릭하여 스텝 입력 포트 선택 창에서 "입력1(컬러맵)"의 언더바를 "그림_1_컬러맵 읽어내기"로 선택합니다.

  3. 원과 라인 세그먼트 간의 거리를 측정하기를 클릭하여 스텝 입력 포트 선택 창에서 "입력2(원)"의 드롭다운 메뉴를 "원_1_원 측정하기"로 선택합니다. "입력3(선)"의 드롭다운 메뉴를 "가장 긴 라인 세그먼트_1_가장 긴 라인 세그먼트 측정하기"로 선택합니다.

파라미터 설정 및 결과 확인

이 스텝을 클릭하여 스텝 파라미터 화면에서 대상 물체의 이미지 데이터 경로 등 파라미터를 설정하세요.(사용자가 대상 물체를 포함한 컬러 맵을 미리 준비해야 함) 설정한 후 실행을 클릭하여 프로젝트를 실행합니다.

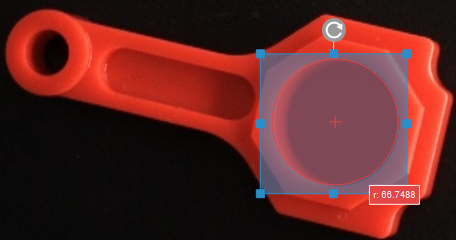

이 스텝을 한번 클릭하여 패널에서 관심 영역을 표시하세요.

measure distances circles to segments circle 1

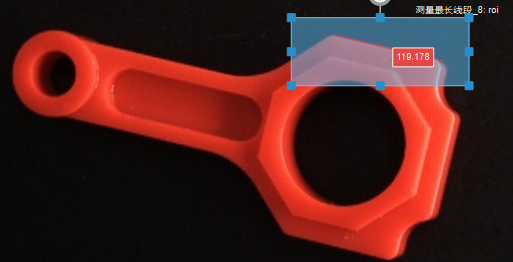

이 스텝을 한번 클릭하여 패널에서 관심 영역을 표시하세요.

measure distances circles to segments segment 1

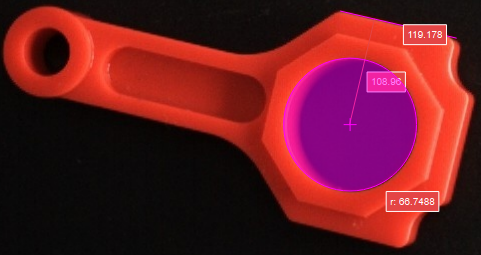

이 스텝을 한번 클릭하면 패널 및 측량 결과 출력 창에서 원심에서 라인 세그먼트 간의 거리(단위:픽셀)가 표시될 것입니다.

measure distances circles to segments measure result

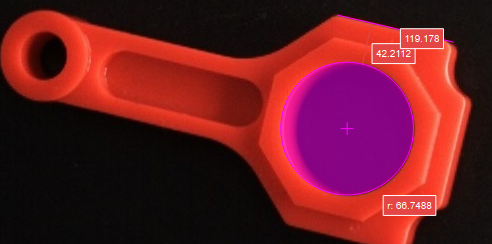

이 스텝의 파라미터 창에서는 “거리 모드”를 “nearest” 로 바꿀 수 있습니다. 프로젝트를 실행하면 원과 라인 세그먼트간의 가장 짧은 거리를 측정할 수 있습니다.

measure distances circles to segments measure result 1
  • 사용자는 측정 결과 출력 패널 또는 결과 패널에서 상하한 값을 설정하여 측정 결과의 적합 여부를 확인할 수 있습니다.
