타원형 구멍 감지 및 측정
기능 설명

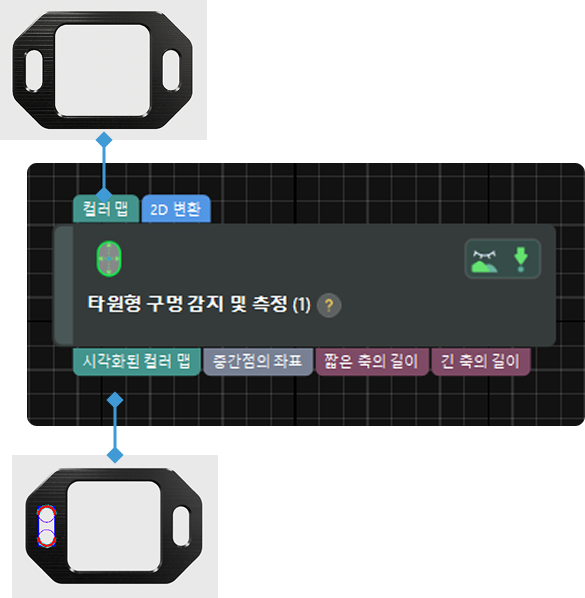

이 스텝은 입력한 이미지 속의 타원형 구멍을 감지하고 측정할 수 있습니다.
|
이 스텝을 사용하기 전에 메뉴 바의 에서 2D 측정과 관련된 스텝을 활성화해야 작동할 수 있습니다. |
응용 시나리오
이 스텝은 측정 시나리오에서 후속 물리적 사이즈를 계산하기 위해 이미지 속 타원형 구멍(Oblong Hole)의 위치와 치수(단위: 픽셀)를 감지하는 데 사용됩니다.
파라미터 설명
- ROI
-
파라미터 설명: 이 파라미터는 타원형 구멍의 감지 및 측정 범위를 제한하기 위해 ROI를 지정하는 데 사용됩니다.
조정 설명: 구체적인 사용 프로세스는 다음과 같습니다:
-
측정 캔버스(2D) 뷰를 열기: 메뉴 바의 에서 측정 캔버스(2D) 옵션을 체크하고 오른쪽 프로젝트 구성 구역에서 측정 캔버스(2D) 뷰로 전환합니다.
-
해당 스텝 선택하기: 프로젝트 편집 구역에서 해당 스텝을 클릭하여 선택합니다.
-
측정할 영역을 박스로 선택하기: 오른쪽 측정 캔버스(2D) 뷰에서 선택 박스는 기본적으로 이미지 왼쪽 상단에 있습니다. 이미지를 적절한 비율로 먼저 축소/확대한 후, 마우스를 선택 박스 위로 이동합니다. 화살표 커서가 손 모양 커서로 변하면 마우스 왼쪽 버튼을 길게 눌러 "선택 박스를 드래그" 하거나 "선택 박스 크기 설정" 할 수 있습니다.
-
ROI 파라미터 확인하기: 박스 선택 완료 후, ROI 파라미터에서 선택 법위 각 항목 수치가 표시됩니다.(중심X, 중심Y, 너비, 높이, 각도가 포함됨)
-
- 위치 및 방향 보정
-
파라미터 설명: 이 파라미터는 입력된 2D 변환에 따라 ROI의 위치와 방향을 조정하는 데 사용됩니다.
기본값: 선택하지 않음
조정 설명: 이 파라미터를 선택하면 입력한 2D 변환에 근거하여 이전 실행 시 설정된 ROI를 이번 실행에서 입력된 이미지 내 물체의 위치와 방향에 맞도록 변환합니다.
- Canny 가장자리 감지 낮은 임계값
-
파라미터 설명: 이 파라미터는 Canny 가장자리 감지 알고리즘에 대한 낮은 임계값을 설정하는 데 사용됩니다.
기본값: 40
조정 설명: 두 임계값은 감지된 가장자리의 유효성을 확인하는 데 사용됩니다. 계조도가 높은 임계값보다 큰 가장자리는 실제 가장자리로 간주됩니다. 계조도가 (낮은 임계값, 높은 임계값) 범위 내에 있는 가장자리는 실제 가장자리와 연결되어야 실제 가장자리로 간주될 수 있습니다. 계조도가 낮은 임계값보다 작은 가장자리는 고려되지 않습니다. Soble operator는 계조를 계산하는 데 사용되며 계조도의 최대값은 255입니다.
- Canny 가장자리 감지 높은 임계값
-
파라미터 설명: 이 파라미터는 Canny 가장자리 감지 알고리즘에 대한 높은 임계값을 설정하는 데 사용됩니다.
기본값: 100
조정 설명: 두 임계값은 감지된 가장자리의 유효성을 확인하는 데 사용됩니다. 계조도가 높은 임계값보다 큰 가장자리는 실제 가장자리로 간주됩니다. 계조도가 (낮은 임계값, 높은 임계값) 범위 내에 있는 가장자리는 실제 가장자리와 연결되어야 실제 가장자리로 간주될 수 있습니다. 계조도가 낮은 임계값보다 작은 가장자리는 고려되지 않습니다. Soble operator는 계조를 계산하는 데 사용되며 계조도의 최대값은 255입니다.
- 가우시안 필터 계수
-
파라미터 설명: 가장자리 감지 프레임 내에서 수직으로 이미지를 필터링하는 데 사용됩니다.
기본값: 1.0
조정 권장: 기본값을 사용하는 것이 좋습니다.
- 가장자리 극성 유형
-
파라미터 설명: 이 파라미터는 물체 가장자리로 간주되는 그레이스케일 변환을 지정하는 데 사용됩니다. 그레이스케일 변경은 가장자리 감지하는 박스에서 위에서 아래로의 그레이스케일 변경을 나타냅니다.
값 리스트: White To Black, Black To White, Both
-
White To Black: 감지 프레임에서 White에서 Black로 변하는 곳은 물체의 가장자리 포인트로 간주됩니다.
-
Black To White: 감지 프레임에서 Black에서 White로 변하는 곳은 물체의 가장자리 포인트로 간주됩니다.
-
Both: 감지 프레임에서 Black에서 White로, 또는 White에서 Black로 변하는 곳은 물체의 가장자리 포인트로 간주됩니다.
기본값: Both
-
- 가장자리 포인트 선택
-
파라미터 설명: 이 파라미터를 사용하여 가장자리 감지 프레임에서 감지된 가장자리 포인트를 선택하여 완전한 가장자리를 피팅합니다.
값 리스트: First, Second, Last, All
-
First: 가장자리 감지 프레임에서 위에서 아래로의 첫 번째 포인트를 선택하여 피팅에 사용합니다.
-
Second: 가장자리 감지 프레임에서 위에서 아래로의 두 번째 포인트를 선택하여 피팅에 사용합니다.
-
Last: 가장자리 감지 프레임에서 위에서 아래로의 마지막 포인트를 선택하여 피팅에 사용합니다.
-
All: 가장자리 감지 프레임에 있는 모든 포인트를 선택하여 피팅에 사용합니다.
기본값: First
-
