점과 평면 간의 높이 차이를 측정하기
이 스텝은 점과 평면 간의 높이 차이를 측정하는 데 사용됩니다.
응용 예시:

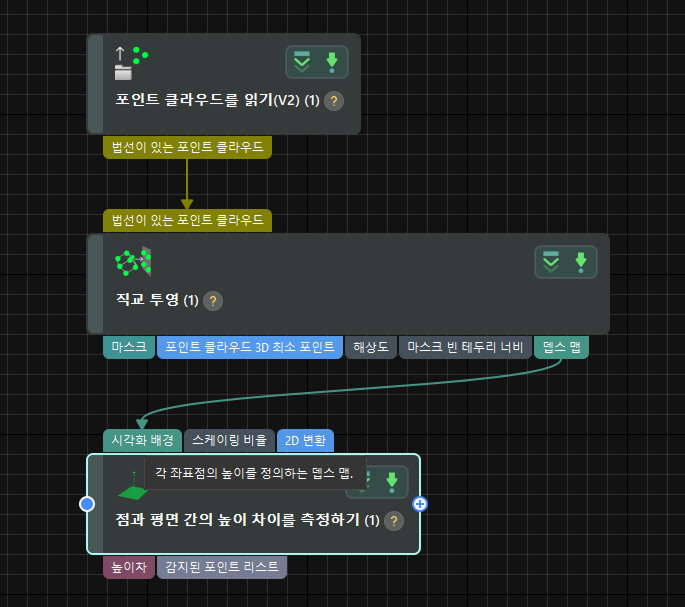

포인트 클라우드를 읽기(V2), 직교 투영, 점과 평면 간의 높이 차이를 측정하기 3개의 스텝을 조합하여 점에서 평면까지의 높이 차이를 측정합니다.
스텝 연결:
-
직교 투영을 한번 클릭하여 스텝 입력 포트 선택 창에서 “입력1(법선이 있는 포인트 클라우드)” 의 드롭다운 메뉴를 “포인트 클라우드 _1_ 법선 방향이 있는 포인트 클라우드 읽어내기”로 설정합니다.
-
점과 평면 간의 높이 차이를 측정하기를 한번 클릭하여 스텝 입력 포트 선택 창에서 “입력1(시각화 배경)” 의 드롭다운 메뉴를 “직교 투영 _1_ 뎁스 맵”으로 설정합니다.
파라미터 설정:
-
포인트 클라우드를 읽기(V2) 설정:
이 스텝을 한 번 클릭하여 스텝 파라미터 창에서 측정될 대상 물체의 포인트 클라우드 파일 경로 등의 파라미터를 설정합니다(사용자는 측정될 대상 물체의 포인트 클라우드을 준비해야 함). 설정한 후 실행을 클릭하여 프로젝트를 실행합니다.
-
-
높이값 계산: 기본값을 사용하면 됩니다.
-

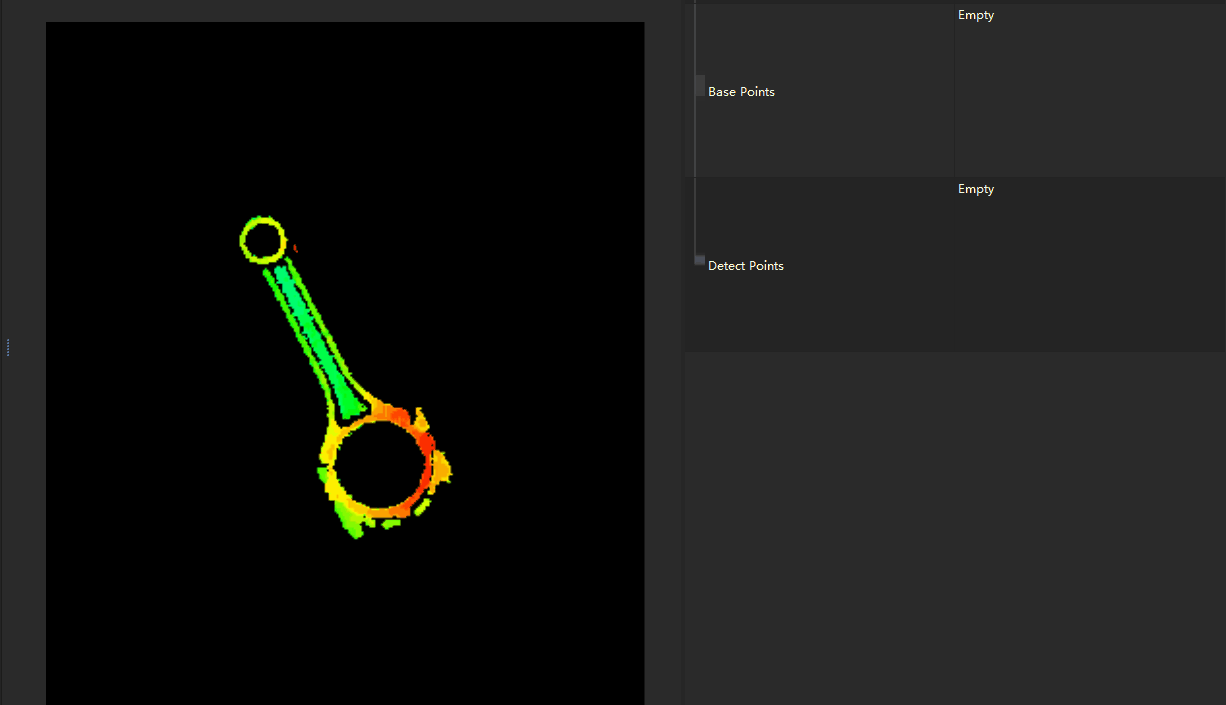

기준점: 세 개의 기준점은 하나의 평면을 이루므로 세 개의 기준점을 추가합니다.
-
검출점: 검출점을 하나 추가하시면 됩니다.
-
-
측정 결과 출력 또는 결과 보기 창에서 점에서 평면까지의 높이 차이를 확인할 수 있습니다. 사용자는 상한 및 하한을 설정하여 측정된 값이 적합한지 확인할 수 있습니다.
