パレート図の表示
本節では、パレート分析図の表示および使用方法について説明します。
|
パレート図を表示する前に、あらかじめ以下の操作を完了する必要があります。
-
ソフトウェア上部の機能エリアで、を選択します。
-
データフィルタリングタブでデータフィルタリングを完了し、測定履歴を選択します。詳細については、履歴データのフィルタリング・表示・エクスポートご参照ください。
-
画面上部のパレートの図タブをクリックします。
グラフ設定
画面の右上には以下の設定オプションがあります。
-
分析次元：分析対象の次元を選択します。制御項目または特徴から選択できます。
-
制御項目を選択すると、パレート図は制御項目の次元で欠陥データを表示します。
-
特徴を選択すると、追加で品質検査モードオプションが表示されます。
-
-
品質検査モード（分析次元で特徴を選択した場合のみ表示）：品質検査のモードを選択します。抜取検査または全数検査から選択できます。
グラフ内容

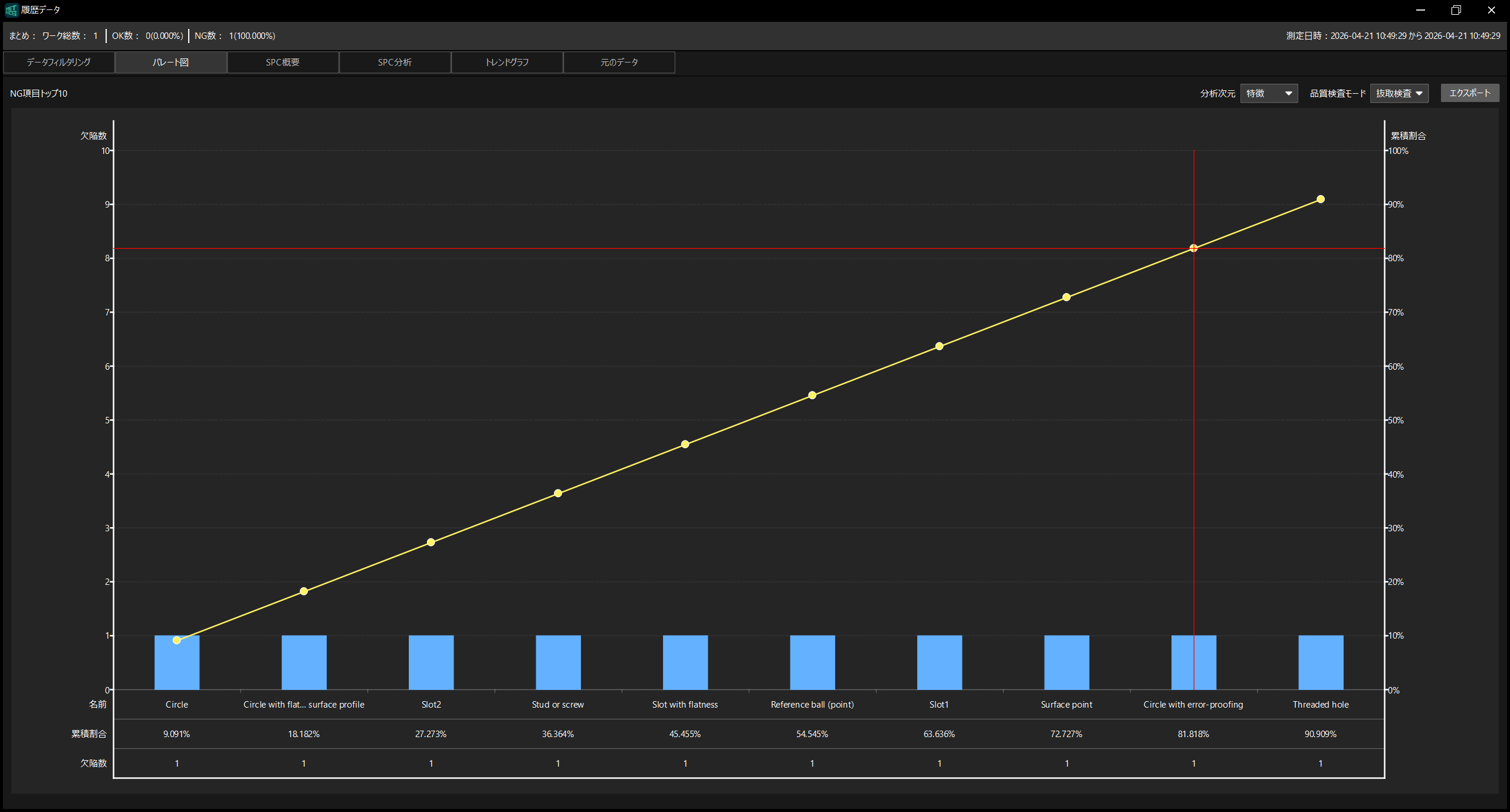

パレート図は以下の情報が表示されます。
-
青色の棒グラフ（左側縦軸：欠陥数）：欠陥数の多い順に各NG項目を並べ、各項目の欠陥数を可視化します。
-
黄色の折れ線（右側縦軸：累積割合）：各不良項目の欠陥数の累積割合を表示し、主要なNG項目を特定するために使用します。
-
赤色の縦線：累積割合が一定のしきい値に達した区切り線を示し、NG項目を主要因と副因に分類します。
グラフの下部には、各NG項目の詳細データが表示されています。
-
名前：NG項目の名称（例：Circle、Slot2など）
-
累積割合：該当するNG項目およびそれ以前のすべての項目の欠陥数が、総欠陥数に占める累積割合
-
欠陥数：該当するNG項目の欠陥の数量
