验证箱子尺寸是否有效

您正在查看最新版本(V2.1.2)的文档。如果您想查阅其他版本的文档,可以点击页面右上角“切换版本”按钮进行切换。

■ 如果您不确定当前使用的产品是哪个版本,请随时联系梅卡曼德技术支持

功能描述

该步骤可判断输入的箱子尺寸是否有效,尺寸误差较大的箱子将被标记为异常箱子。

使用场景

该步骤常用于箱子拆垛场景,判断识别到的箱子尺寸是否有效。通常在计算平面点云的位姿和尺寸步骤之后使用。

输入与输出

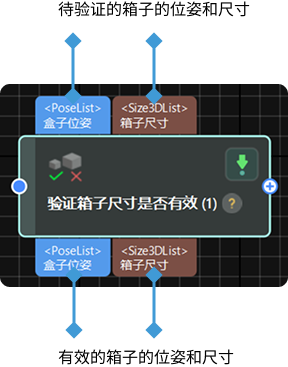

以只输出有效的箱子尺寸为例,该步骤输入与输出如下图所示。

input and output

参数说明

箱子尺寸信息类型

参数解释:该参数用于设置箱子尺寸是否已知。

值列表:已知箱子尺寸、未知箱子尺寸

默认值:未知箱子尺寸

调节说明:当可提供标准的箱子尺寸时,可选择已知箱子尺寸;当无法提供标准的箱子尺寸时,可选择未知箱子尺寸

下文将对两种箱子尺寸信息类型相关的参数进行介绍。

已知箱子尺寸

当标准的箱子尺寸已知时,该步骤会对输入的箱子尺寸与已知的标准尺寸进行比较,判断识别出的箱子尺寸是否在允许的误差范围内,从而确定箱子尺寸是否有效。

已知箱子尺寸过滤类型

参数解释:获得判断结果后,选择该步骤的结果输出方式。

值列表:只报警并保留所有尺寸信息、只删除无效箱子、如果存在无效箱子尺寸,即删除所有输出信息

  • 只报警并保留所有尺寸信息:检测到无效的箱子尺寸时,仅发出警告,但不会删除任何输出结果。视觉工程调试时,建议选择该项。

  • 只删除无效箱子:检测到的无效箱子尺寸将被去除,有效箱子尺寸将被输出。正常生产时,建议选择该项。

  • 如果存在无效箱子尺寸,即删除所有输出信息:只要存在一个无效箱子尺寸,所有箱子尺寸(包括有效的)都将被去除。当对箱子尺寸一致性要求较高时,建议选择该项。

默认值:如果存在无效箱子尺寸,即删除所有输出信息

当使用标准接口通信方式,且只删除无效箱子时,若存在无效的箱子尺寸,则无法获取该箱子的位姿。此情况下,Mech-Vision将返回错误码 1049,Mech-Viz返回错误码 2047

箱子尺寸误差范围

参数解释:该步骤将对所有识别出的箱子尺寸与标准箱子尺寸进行比较,某个箱子尺寸与标准箱子尺寸差异超过该值时,就认为该箱子尺寸无效。

默认值:30.000 mm

未知箱子尺寸

当标准的箱子尺寸未知时,该步骤会以当前识别出的箱子尺寸为基准,判断它们之间是否存在尺寸异常的箱子。

未知箱子尺寸过滤类型

参数解释:获得判断结果后,选择该步骤的结果输出方式。

值列表:只报警并保留所有尺寸信息、如果存在无效箱子尺寸,即删除所有输出信息

  • 只报警并保留所有尺寸信息:检测到无效的箱子尺寸时,仅发出警告,但不会删除任何输出结果。视觉工程调试时,建议选择该项。

  • 如果存在无效箱子尺寸,即删除所有输出信息:只要存在一个无效箱子尺寸,所有箱子尺寸(包括有效的)都将被去除。当对箱子尺寸一致性要求较高时,建议选择该项。

箱子尺寸误差范围

参数解释:该步骤将对所有识别出的箱子的尺寸进行比较,某个箱子与其他箱子的尺寸差异超过该值时,就认为该箱子尺寸无效。

默认值:30.000 mm
