Plaque d’étalonnage

Vous consultez actuellement la documentation pour la dernière version (2.5.4). Pour accéder à une autre version, cliquez sur le bouton "Changer de version" situé dans le coin supérieur droit de la page.

■ Si vous n’êtes pas sûr de la version du produit que vous utilisez, veuillez contacter le support technique Mech-Mind pour obtenir de l’aide.

Les plaques d’étalonnage sont couramment utilisées pour la vérification des paramètres intrinsèques de la caméra, la correction des paramètres intrinsèques et l’étalonnage main-œil. Ce sujet présente les types, les modèles et les méthodes de montage des plaques d’étalonnage.

Si vous avez besoin des dessins d’installation et des modèles 3D des plaques d’étalonnage, cliquez sur ici pour les télécharger.

Types et modèles de plaques d’étalonnage

Mech-Mind fournit deux types de plaques d’étalonnage : CGB et OCB.

CGB

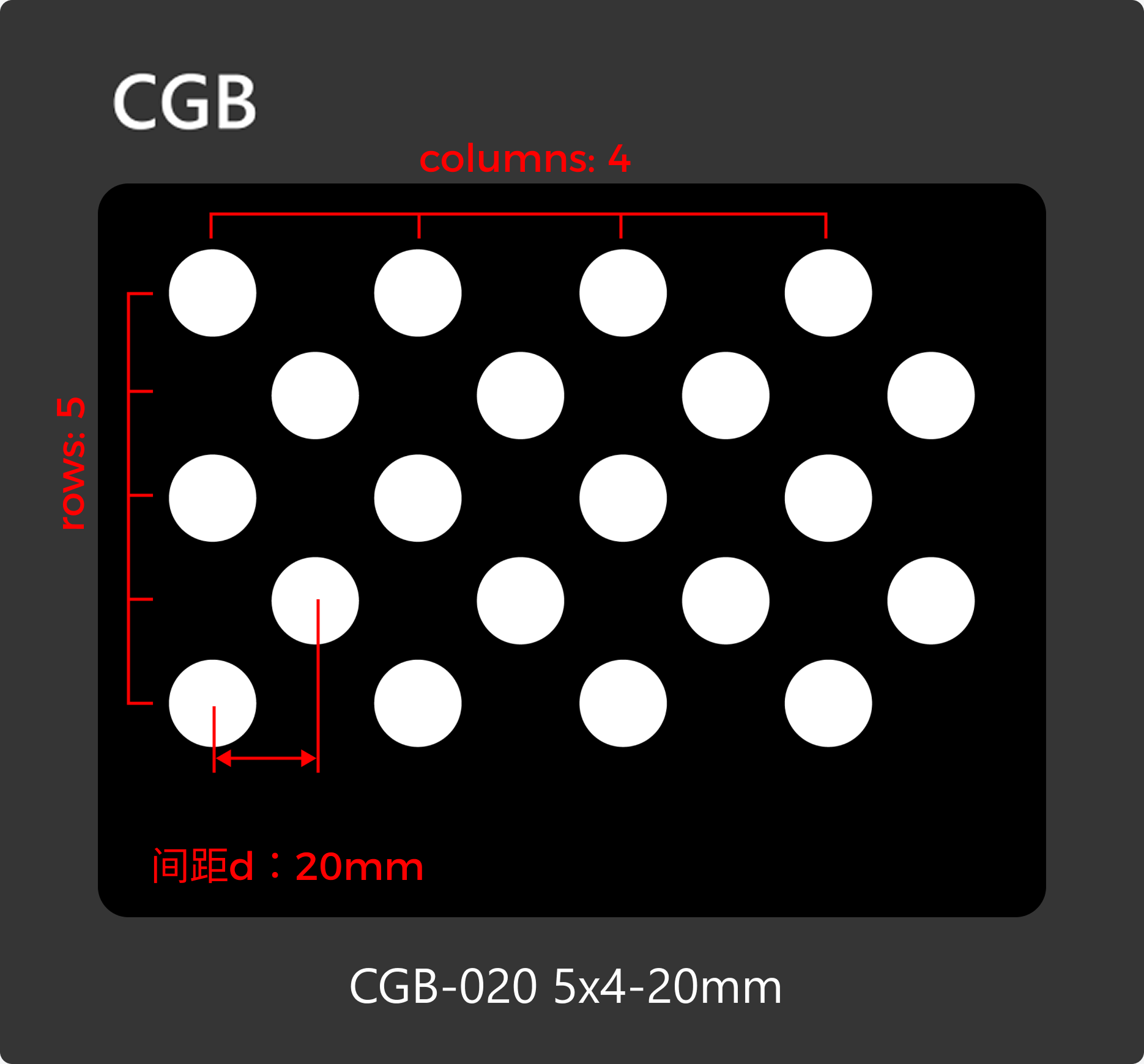

La figure suivante montre une plaque d’étalonnage de type CGB (CGB-020 à titre d’exemple).

cgb
  • La figure ci-dessus est fournie à titre de référence uniquement ; le produit réel peut différer.

  • La plaque d’étalonnage de type CGB présente un motif de 5 x 4 cercles d’étalonnage disposés de manière asymétrique.

  • d est l’espacement des cercles d’étalonnage, c’est-à-dire la distance selon la direction horizontale/verticale entre les centres de deux cercles d’étalonnage adjacents.

  • La plaque d’étalonnage de type CGB est monobloc et ne nécessite pas de plaque d’adaptation supplémentaire.

Model Material d (mm) Rows Columns Dimensions (mm)

CGB-020

Fibre de carbone

20

5

4

185 x 145 x 2

CGB-035

35

5

4

303 x 243 x 2

CGB-050

50

5

4

420 x 340 x 3

OCB

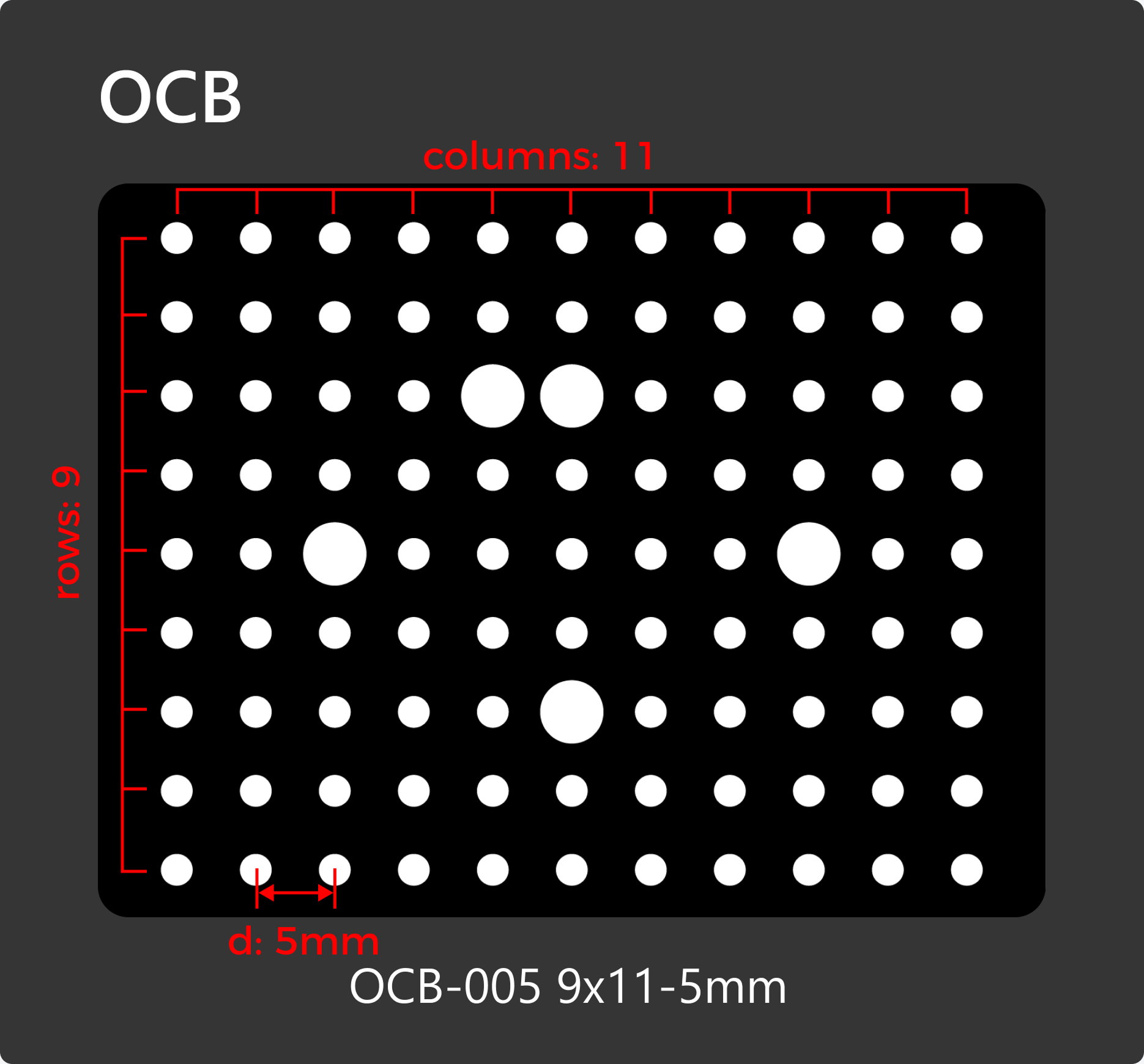

La figure suivante montre une plaque d’étalonnage de type OCB (OCB-005 à titre d’exemple).

ocb
  • La figure ci-dessus est fournie à titre de référence uniquement ; le produit réel peut différer.

  • La plaque d’étalonnage de type OCB présente un motif de 11 x 9 cercles d’étalonnage.

  • d est l’espacement des cercles d’étalonnage, c’est-à-dire la distance selon la direction horizontale/verticale entre les centres de deux cercles d’étalonnage adjacents.

  • Les plaques d’étalonnage de type OCB n’ont pas de trous de montage et ne peuvent donc pas être montées sur le dernier axe du robot. Elles ne peuvent être utilisées que lorsque la caméra est montée en mode Eye-in-Hand (EIH).

Model Material d (mm) Rows Columns Dimensions (mm)

OCB-005

Verre

5

9

11

60 x 55 x 3

OCB-010

10

9

11

120 x 110 x 3

OCB-020

20

9

11

240 x 220 x 3

Fixer ou placer la plaque d’étalonnage

Lorsqu’une plaque d’étalonnage est utilisée pour la vérification ou la correction des paramètres intrinsèques, vous devez la placer conformément aux instructions de Outil des paramètres intrinsèques.

Si la caméra est utilisée dans des projets de guidage robot 3D, veuillez fixer ou placer la plaque d’étalonnage conformément aux instructions de Monter la plaque d’étalonnage.
