Sélectionner un verre de protection
Dans les scénarios d’application où une caméra 3D nécessite une protection, la caméra peut être placée dans un boîtier de protection avec une fenêtre en verre. La qualité optique de la fenêtre en verre et sa méthode d’installation affectent directement les performances d’imagerie de l’objectif, ce qui, à son tour, impacte la précision de mesure de la caméra 3D. Par conséquent, la sélection et la conception du verre de protection doivent assurer une protection adéquate tout en minimisant les effets indésirables sur l’imagerie et la précision de mesure.
Le tableau suivant répertorie les exigences relatives au verre de protection. Veuillez sélectionner un verre de protection approprié et concevoir une méthode d’installation adéquate en fonction du scénario d’application réel.
| Point clé | Exigences |
|---|---|
Matériau |
Indice de réfraction faible, nombre d’Abbe élevé, faible taux d’absorption, grande homogénéité optique et grande planéité de surface. |
Planéité de surface |
< λ/4 @ 637 nm; utiliser un verre à haute planéité, ne pas utiliser de verre trempé physiquement. |
Épaisseur |
1–3 mm; aussi mince que possible tout en conservant une grande planéité de surface. |
Tolérance d’épaisseur |
< ± 0.1 mm |
Parallélisme |
< 3′ |
Revêtement |
Utiliser un revêtement antireflet (AR) double face; transmission de la lumière visible ≥ 98.5%. |
Dimensions |
Lors de la conception des dimensions du verre de protection, veuillez visiter le Centre de téléchargement de Mech-Mind pour consulter le modèle 3D de la caméra et obtenir les dimensions détaillées de chaque composant. |
Méthode d’installation |
Positionner le verre de protection aussi près que possible de la fenêtre de la caméra, et veiller à ce que sa surface soit aussi parallèle que possible à la fenêtre de la caméra. Assurez-vous également que le verre ne se déforme pas sous l’effet de forces externes. |
|

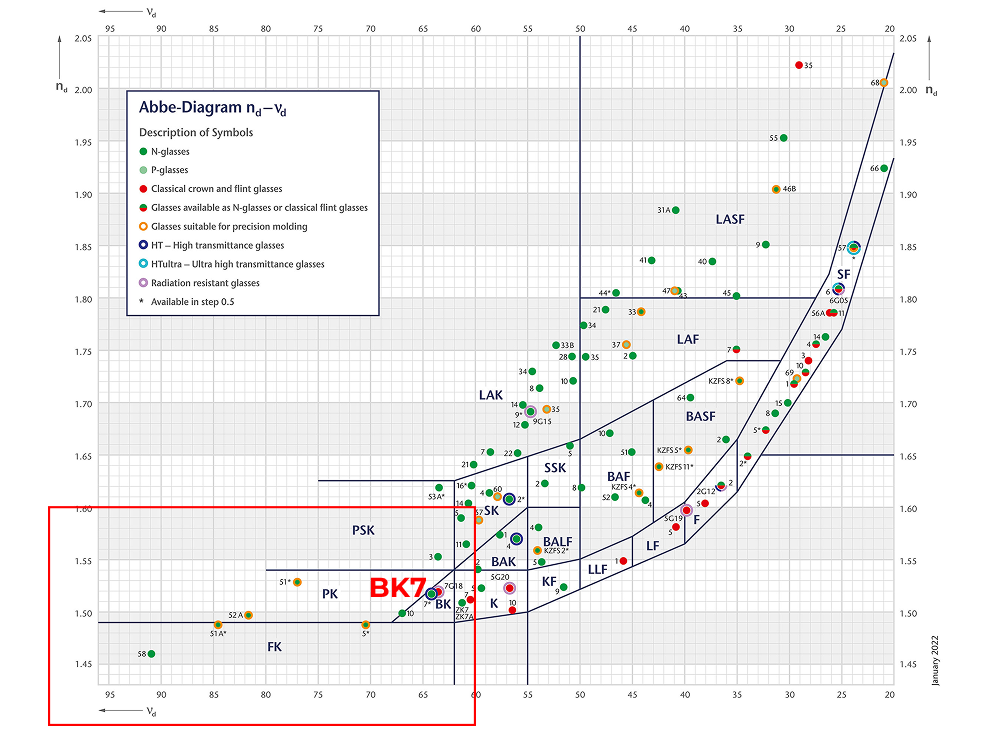

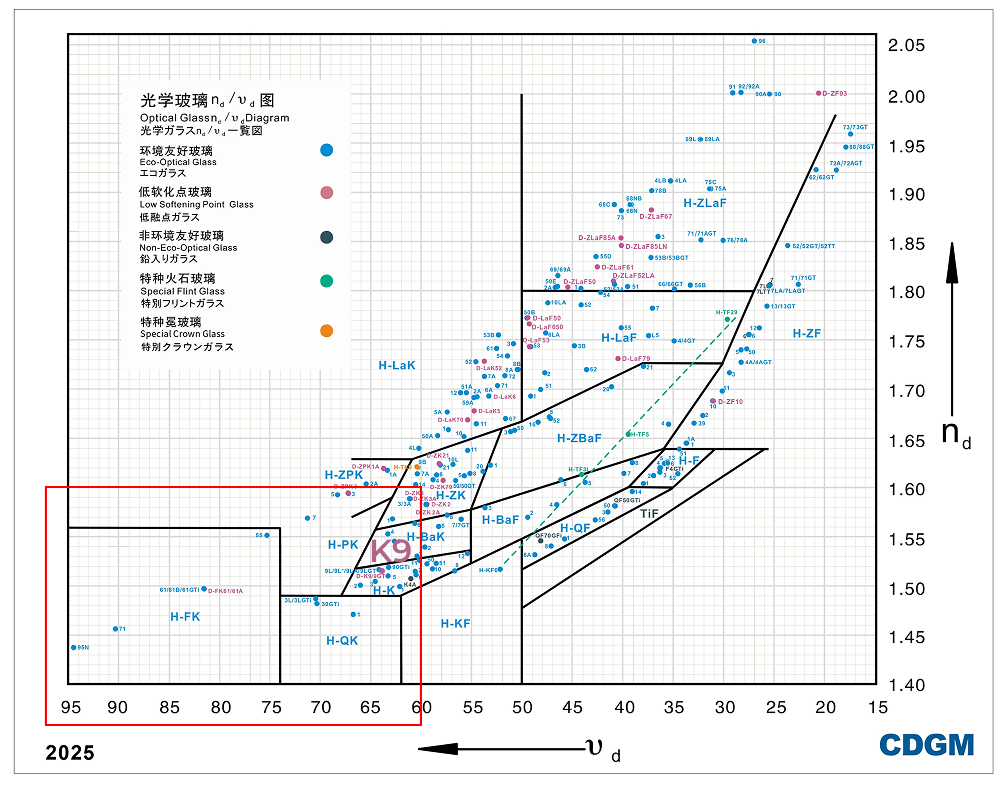

Sur la base des exigences ci-dessus, il est recommandé d’utiliser des verres K9 ou H-K9L (K9 respectueux de l’environnement) fabriqués par CDGM, ainsi que des verres BK7 ou N-BK7 (BK7 respectueux de l’environnement) fabriqués par Schott en Allemagne. Les positions des verres K9 et BK7 dans les diagrammes d’Abbe sont présentées dans les figures suivantes.
