Zones de perte de données dans la carte de profondeur

Vous consultez actuellement la documentation pour la dernière version (2.5.4). Pour accéder à une autre version, cliquez sur le bouton "Changer de version" situé dans le coin supérieur droit de la page.

■ Si vous n’êtes pas sûr de la version du produit que vous utilisez, veuillez contacter le support technique Mech-Mind pour obtenir de l’aide.

Cet outil détecte les zones de perte de données dans la carte de profondeur. Les zones présentant une perte de données pour diverses raisons sont mises en évidence avec des couleurs différentes afin d’aider au réglage des paramètres.

Un nuage de points est généré en convertissant chaque pixel de la carte de profondeur en coordonnées spatiales 3D. Par conséquent, les zones de perte dans le nuage de points correspondent généralement aux zones de perte de données de la carte de profondeur. S’il existe des zones présentant une perte de données dans le nuage de points produit par la caméra, cet outil peut être utilisé pour analyser les zones de perte de données dans la carte de profondeur et leurs causes. En ajustant les paramètres concernés, la qualité du nuage de points peut être améliorée.

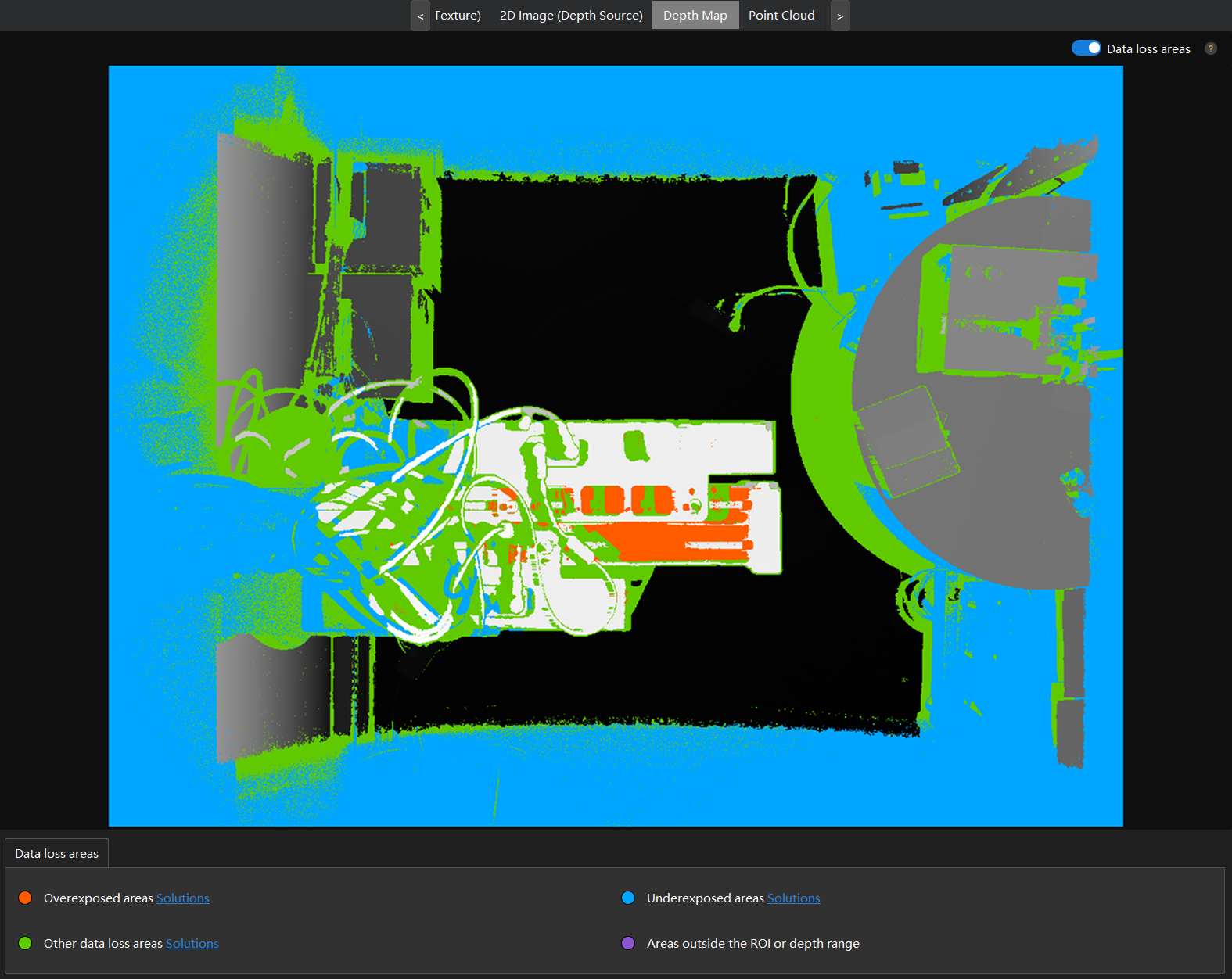

depth data loss areas

Lorsqu’une perte de données se produit dans le nuage de points, suivez les étapes ci-dessous pour vérifier les zones de perte de données dans la carte de profondeur:

  1. Une fois la caméra connectée, cliquez sur l’onglet Carte de profondeur dans la zone d’affichage des données.

  2. Dans le coin supérieur droit de la zone d’affichage de la carte de profondeur, activez Zones de perte de données. Une fois activé, le paramètre Couleur dans la colonne de gauche sera automatiquement défini sur Niveaux de gris et ne pourra pas être modifié.

  3. Acquérir des données à nouveau pour obtenir les zones de perte de données.

    Après l’acquisition des données, le logiciel analysera les zones de perte de données dans la carte de profondeur et les mettra en évidence avec des couleurs différentes selon les causes de la perte. Pour la signification précise de chaque couleur, reportez-vous à la section Zones de perte de données dans la partie inférieure de l’interface.

  4. S’il existe des zones de perte de données, reportez-vous aux solutions correspondantes pour effectuer les réglages. Pour plus d’informations sur le dépannage des pertes de données de la carte de profondeur, voir Perte de données dans la carte de profondeur.

  5. Après ajustement, acquérez de nouveau les données et confirmez que la carte de profondeur ne comporte aucune zone de perte de données.

Cet outil sert uniquement au débogage. Ne l’activez pas dans un environnement de production. Après utilisation, désactivez Zones de perte de données.
