Alimentation sur rail DIN
Dans la solution d’alimentation 24 VDC, le module d’alimentation se compose du câble d’alimentation CC de la caméra et d’un dispositif d’alimentation CC (tel qu’une alimentation sur rail DIN). Pour le dispositif d’alimentation CC, il est recommandé d’utiliser l’alimentation sur rail DIN fournie par Mech-Mind. Vous pouvez également choisir d’autres alimentations sur rail DIN ou dispositifs d’alimentation CC conformes aux normes de sécurité pertinentes.
Cet article présente les caractéristiques techniques et les notes d’utilisation de l’alimentation sur rail DIN fournie par Mech-Mind.
|
Caractéristiques techniques de l’alimentation sur rail DIN
Le tableau suivant répertorie les caractéristiques techniques de l’alimentation sur rail DIN fournie par Mech-Mind.
| Modèle | NDR-120-24 | |
|---|---|---|
Sortie |
Tension CC |
24 V |
Courant nominal |
5 A |
|
Puissance nominale |
120 W |
|
Entrée |
Plage de tension |
90–264 VAC |
Plage de fréquence |
47–63 Hz |
|
Courant CA |
2.25 A/115 VAC
|
|
Courant d’appel max. |
20 A/115 VAC
|
|
Courant de fuite |
< 1 mA/240 VAC |
|
Protection |
Surcharge |
105–130% de la puissance nominale de sortie |
Type de protection : mode à courant constant, récupération automatique après suppression du défaut |
||
Surtension |
29–33 V |
|
Type de protection : désactivation de la tension de sortie, remise sous tension pour récupérer |
||
Surchauffe |
Désactivation de la tension de sortie, remise sous tension pour récupérer |
|
Environnement |
Température de fonctionnement |
-20–70°C |
Humidité de fonctionnement |
20–95%HR, non condensant |
|
Température de stockage |
-40–85°C |
|
Humidité de stockage |
10–95%HR, non condensant |
|
Notes d’utilisation
-
Veuillez installer l’alimentation sur rail DIN à l’intérieur d’une armoire de commande.
-
L’alimentation sur rail DIN ou le rail DIN doit être correctement mis à la terre. Si vous installez plusieurs alimentations sur le même rail DIN, assurez-vous de laisser une distance suffisante entre elles.
-
Lors du raccordement des câbles à l’alimentation sur rail DIN, veuillez suivre les étiquettes figurant sur les câbles pour une connexion correcte. Les couleurs des conducteurs peuvent varier selon les lots de câbles.
-
Assurez-vous que tous les câbles sont connectés avant de mettre la caméra sous tension. Après l’alimentation, le voyant PWR de la caméra doit être vert fixe. Dans le cas contraire, veuillez contacter le support technique de Mech-Mind.
-
Lors de l’utilisation d’une alimentation sur rail DIN pour alimenter le Caméra, assurez une configuration un-à-un, c’est-à-dire une alimentation sur rail DIN connectée à un Caméra, afin de garantir une alimentation stable pour le Caméra.
-
Veuillez consulter Directives d’installation et de cheminement des câbles de la caméra pour une installation et un cheminement corrects des câbles.
-
Lorsque vous utilisez un câble d’alimentation CC de plus de 20 m pour relier l’alimentation sur rail DIN et le Caméra, la tension de sortie de l’alimentation sur rail DIN doit être ajustée en l’augmentant de 2 V.
Veuillez vous référer au tableau ci-dessous pour confirmer que la tension de sortie de l’alimentation sur rail DIN est correctement réglée.
Norme de tension
Longueur du câble d’alimentation CC
Modèle du Caméra
Tension de sortie
Dans la limite de 20 mètres
NANO-GL
24 V
Autres modèles
24 V
Au-delà de 20 mètres
NANO-GL
24 V
Autres modèles
26 V
-
Lorsque la longueur du câble d’alimentation CC connecté à la caméra NANO-GL dépasse 20 mètres, aucune augmentation de tension n’est nécessaire.
-

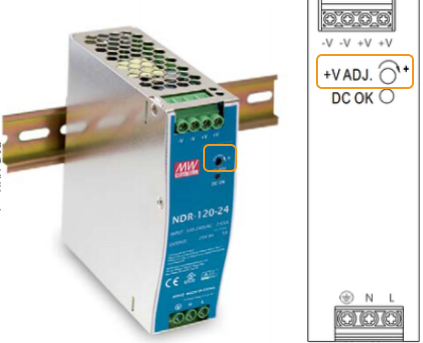

Selon la figure ci-dessous, tournez le bouton ADJ de l’alimentation sur rail DIN dans le sens horaire pour régler la tension de sortie à 26 V. Après réglage, utilisez un multimètre pour mesurer la tension de sortie CC entre les bornes -V et +V de l’alimentation sur rail DIN. Si, après réglage, la tension n’atteint toujours pas 26 V, veuillez contacter le support technique de Mech-Mind ou votre représentant commercial local.
-
