Coque de protection pour caméra 3D
Contenu de l’emballage

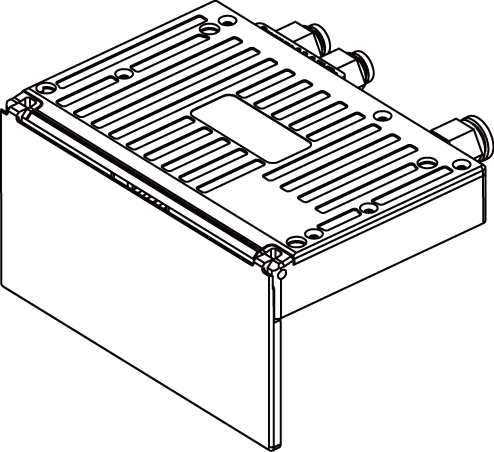

Coque de protection (3D-PS-N04-A) |
Vanne de contrôle de la pression |
Vis à tête cylindrique à empreinte hexagonale M3 × 8 (Qté : 4) |
|
|
|
| Avant utilisation, veuillez vous assurer que l’emballage est intact, que la coque de protection n’est pas endommagée et qu’aucun accessoire ne manque. Veuillez contacter Mech-Mind si des éléments sont endommagés ou manquants. |
Montage
| Avant le montage, veuillez préparer une clé hexagonale. |

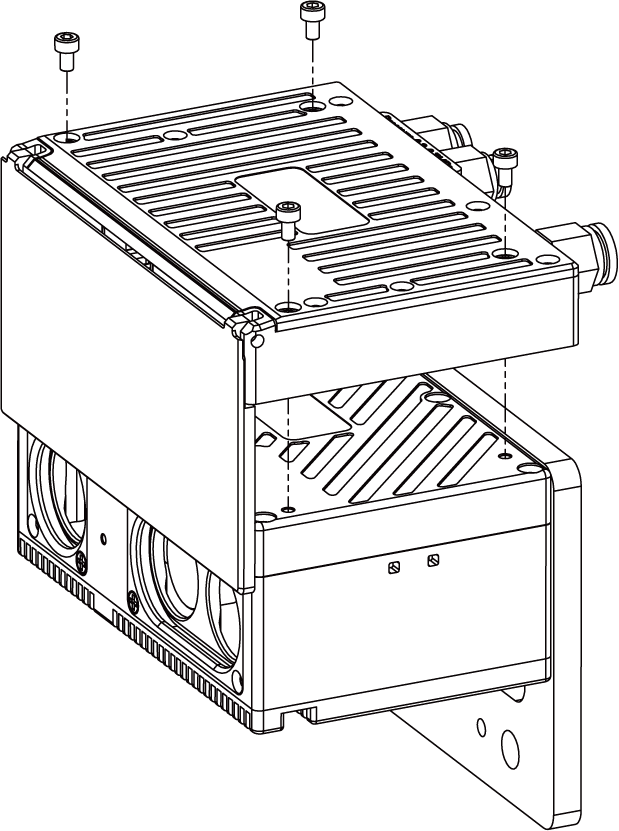

Comme indiqué ci-dessous, placez la coque de protection sur la caméra et les quatre vis dans les trous, puis serrez les vis avec la clé hexagonale. Le couple de serrage recommandé est de 0.5 à 0.7 N·m.
| La coque de protection et le protecteur d’objectif de caméra 3D (3D-LP-N04-A) peuvent être montés sur la caméra simultanément. |
Raccordements pneumatiques
|
Spécifications
Modèle |
3D-PS-N04-A |
|
Connecteur pneumatique de refroidissement par air |
Diamètre |
8 mm |
Pression |
0.3-0.7 MPa |
|
Diamètre des connecteurs pneumatiques d’ouverture et de fermeture |
4 mm |
|
Vanne de contrôle de la pression |
Diamètre du connecteur pneumatique |
6 mm |
Pression |
0.2-0.3 MPa |
|
Peut être utilisé avec |
NANO ULTRA-GL |
|
