DC电源&IO线
物理参数
型号 |
直头 CBLLNX-PWR-IOE-5M CBLLNX-PWR-IOE-10M CBLLNX-PWR-IOE-20M CBLLNX-PWR-IOE-30M |
弯头 CBLLNX-PWR-IOE-5M-LU CBLLNX-PWR-IOE-10M-LU CBLLNX-PWR-IOE-20M-LU CBLLNX-PWR-IOE-30M-LU |
|---|---|---|
颜色 |
黑 |
|
外护套材质 |
PVC |
|
外径 |
11.5mm |
|
P1端接头 |
M16，直头或弯头 |
|
P2端接头 |
15芯散线（含外壳接地线） |
|
线材结构 |
UL20276: 5Px26AWG+1Px22AWG+2Cx22AWG 黑色拖链线 OD:11.5mm |
|
最小弯曲半径 |
92mm |
|
拖链次数 |
≥1000万 |
|
扭转次数 |
≥300万 |
|
最大工作电压 |
30V DC |
|
工作温度 |
-20~80℃ |
|
安全性 |
符合RoHS标准 塑料材料阻燃等级：94-V0 |
|
适用轮廓测量仪型号 |
LNX-7030 LNX-7045 LNX-7080 LNX-7150 LNX-7300 LNX-7600 |
|
尺寸
单位：mm
|
CBLLNX-PWR-IOE |
|
CBLLNX-PWR-IOE-LU |
| 型号 | L | 公差 |
|---|---|---|
CBLLNX-PWR-IOE-5M |
5m |
±80mm |
CBLLNX-PWR-IOE-10M |
10m |
±80mm |
CBLLNX-PWR-IOE-20M |
20m |
±150mm |
CBLLNX-PWR-IOE-30M |
30m |
±200mm |
CBLLNX-PWR-IOE-5M-LU |
5m |
±40mm |
CBLLNX-PWR-IOE-10M-LU |
10m |
±80mm |
CBLLNX-PWR-IOE-20M-LU |
20m |
±150mm |
CBLLNX-PWR-IOE-30M-LU |
30m |
±200mm |
接头
|

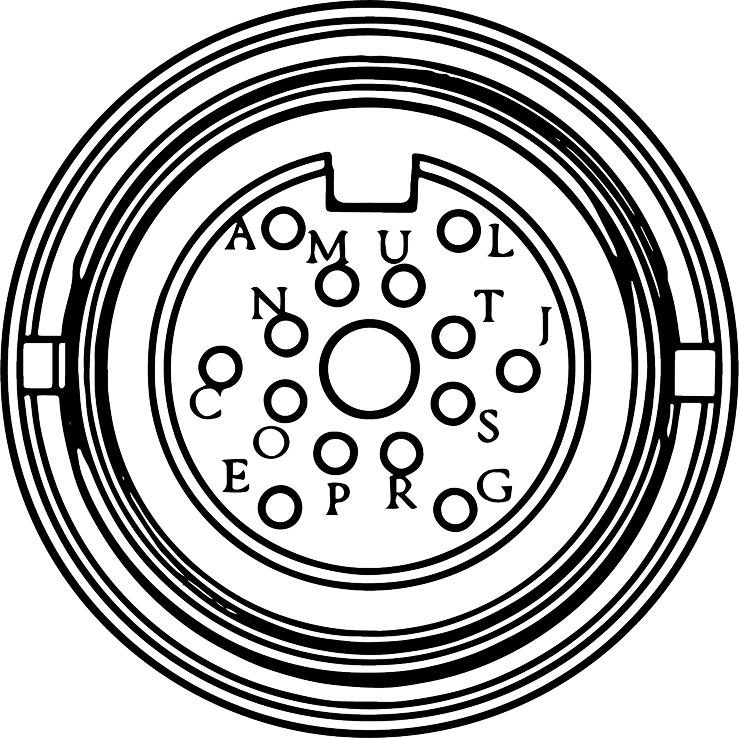

P1端插合面 |
| P1 | P2标签 |
|---|---|
L |
-V(0V DC) |
A |
+V(24V DC) |
G |
Trigger_In- |
J |
Trigger_In+ |
E |
Out_1+ |
C |
Out_1- |
M |
CONFIG_IO+ |
N |
CONFIG_IO- |
O |
Encoder_B+ |
P |
Encoder_B- |
R |
Encoder_A+ |
S |
Encoder_A- |
T |
Out_2+ |
U |
Out_2- |
外壳 |
PE |
|
现场接线时，请将电源I/O线的屏蔽层可靠连接至PE（保护接地），不得悬空。 |
