轮廓测量仪型号对比
本章介绍轮廓测量仪的型号及各型号的特点与适用场景。
关键参数对比
轮廓测量仪的感测头当前在售型号包括：
-
LNX-8000系列：LNX-8030、LNX-8080和LNX-8300（搭配LNX-8000C型号的控制器）
-
LNX-7500系列：LNX-7530、LNX-7580、LNX-75150和LNX-75300（搭配LNX-7500C型号的控制器）
-
LNX-7000系列：LNX-7030、LNX-7045、LNX-7080、LNX-7150、LNX-7300、LNX-7600
下表提供感测头各型号的关键参数对比。轮廓测量仪的全部技术参数信息，请参考LNX-7500系列和LNX-8000系列。
系列 |
型号 |
轮廓点数 |
扫描速率(1) |
基准距离 |
测量范围 |
X轴分辨率(2) |
镜头角度(3) |
|||
|---|---|---|---|---|---|---|---|---|---|---|
Z轴 |
X轴 |
|||||||||
近侧 |
基准距离 |
远侧 |
||||||||
LNX-8000 |
LNX-8030 |
4096 |
3.3~15kHz |
78mm |
30mm |
33mm |
35mm |
37mm |
9μm |
30° |
LNX-8080 |
250mm |
100mm |
76mm |
89mm |
96mm |
23.5μm |
22° |
|||
LNX-8300 |
325mm |
305mm |
230mm |
310mm |
430mm |
105μm |
19° |
|||
LNX-7500 |
LNX-7530 |
3200 |
2~10kHz |
78mm |
25mm |
31mm |
33mm |
35mm |
11μm |
30° |
LNX-7580 |
250mm |
76mm |
72mm |
82mm |
89mm |
28μm |
22° |
|||
LNX-75150 |
228mm |
135mm |
123mm |
150mm |
167mm |
52μm |
25° |
|||
LNX-75300 |
325mm |
295mm |
219mm |
300mm |
422mm |
132μm |
19° |
|||
LNX-7000 |
LNX-7030 |
3200 |
模式1：20~49kHz；模式2：13.5~49kHz；模式3：2~49kHz |
60mm |
21mm |
30mm |
33mm |
37mm |
11μm（9.5μm~11.5μm） |
30° |
LNX-7045 |
65mm |
31mm |
39mm |
45mm |
52mm |
15μm（12μm~16μm） |
30° |
|||
LNX-7080 |
135mm |
70mm |
68mm |
80mm |
97mm |
25μm（21μm~30μm） |
25° |
|||
LNX-7150 |
160mm |
140mm |
120mm |
152mm |
210mm |
50μm（38μm~66μm） |
27° |
|||
LNX-7300 |
300mm |
310mm |
185mm |
254mm |
400mm |
80μm（58μm~125μm） |
21° |
|||
LNX-7600 |
500mm |
650mm |
334mm |
470mm |
825mm |
150μm（105μm~258μm） |
23° |
|||
(1) 该范围为感兴趣区域的Z向高度设置为不同值时，轮廓测量仪可达到的最大扫描速率。

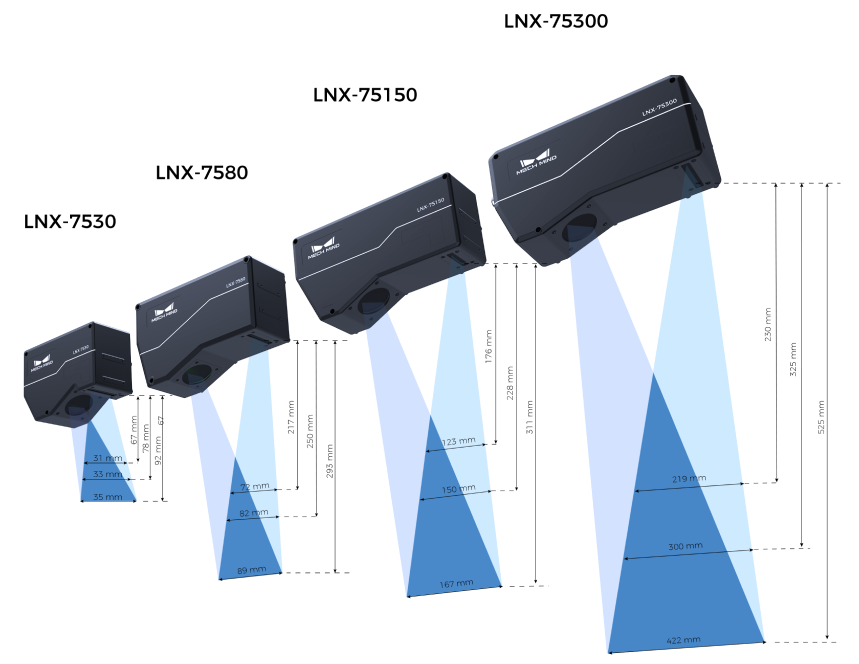

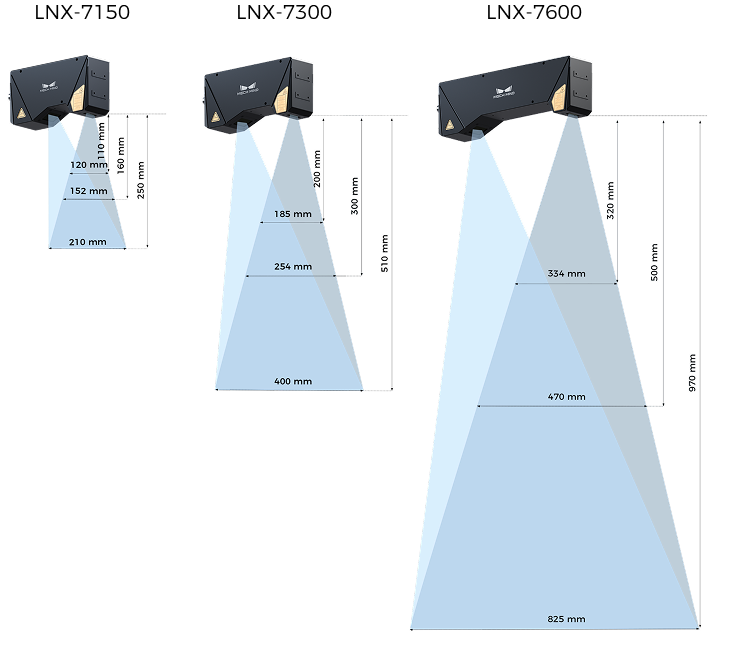

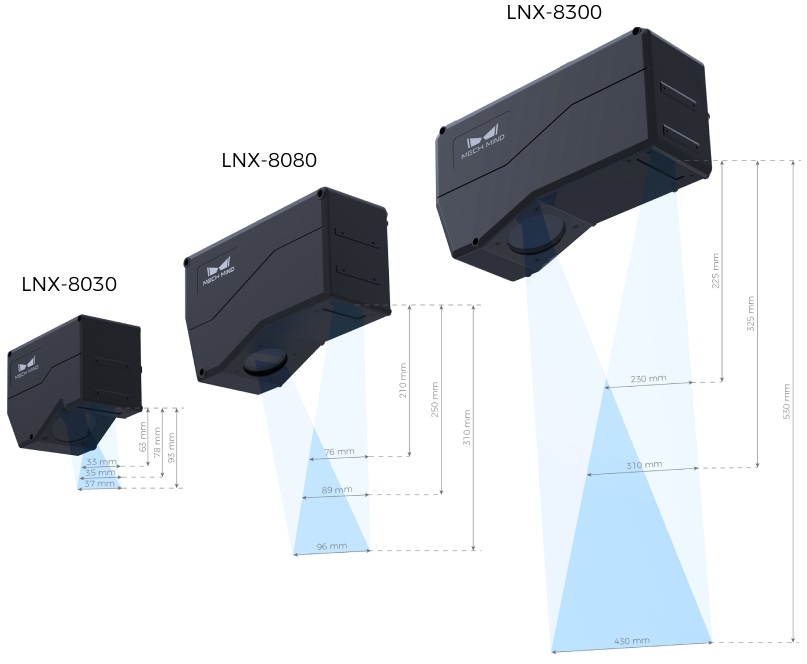

(2) 请参考下方的视野对比。
(3) 计算方式：X轴分辨率 = 远侧X轴测量范围 ÷ 轮廓点数。
(4) 请参考各系列硬件用户手册中的图示。
