LNX-7000系列
1. 开箱检查
-
收到包装后，请确认包装完好无破损。
-
找到包装内的《包装清单》，并参照该清单检查物品和配件无缺失或损坏。
|
本教程以LNX-7030为例。以下列表仅供参考，请以包装内的《包装清单》为准。 |
|
|
|
|
|
|
|
||
M4 × 65螺钉，3颗 |
M4 × 10螺钉，4颗 |
3mm 内六角扳手，1个 |
|
|
|
|
1.1. 必选配件
|
|
|
|
1.1.1. 线缆尺寸
| 型号 | 接头类型 | 长度 | 公差 |
|---|---|---|---|
DC电源&IO线 |
|||
CBLLNX-PWR-IOE-5M |
直头 |
5m |
±40mm |
CBLLNX-PWR-IOE-10M |
10m |
±80mm |
|
CBLLNX-PWR-IOE-20M |
20m |
±150mm |
|
CBLLNX-PWR-IOE-30M |
30m |
±200mm |
|
CBLLNX-PWR-IOE-5M-LU |
弯头 |
5m |
±40mm |
CBLLNX-PWR-IOE-10M-LU |
10m |
±80mm |
|
CBLLNX-PWR-IOE-20M-LU |
20m |
±150mm |
|
CBLLNX-PWR-IOE-30M-LU |
30m |
±200mm |
|
网线 |
|||
CBLLNX-ETH-5M |
直头 |
5m |
±40mm |
CBLLNX-ETH-10M |
10m |
±80mm |
|
CBLLNX-ETH-20M |
20m |
±150mm |
|
CBLLNX-ETH-30M |
30m |
±200mm |
|
CBLLNX-ETH-5M-LU |
弯头 |
5m |
±40mm |
CBLLNX-ETH-10M-LU |
10m |
±80mm |
|
CBLLNX-ETH-20M-LU |
20m |
±150mm |
|
CBLLNX-ETH-30M-LU |
30m |
±200mm |
|
1.2. 可选配件
|
|
|
|
1.2.1. 线缆尺寸
| 型号 | 长度 | 公差 |
|---|---|---|
CBLLNX-POWER-IOE-EXT-5M |
5m |
±40mm |
CBLLNX-POWER-IOE-EXT-10M |
10m |
±80mm |
|
导轨电源或DC电源&IO延长线的技术参数，详见导轨电源和DC电源&IO延长线。 |
2. 确认接口及指示灯
请对照以下图示及表格，确认轮廓测量仪各部分的功能。
| 序号 | 名称 | 功能 |
|---|---|---|
① |
激光发射器 |
发射激光线。 |
② |
感光单元 |
接收目标表面反射的激光线。 |
③ |
以太网接口 |
用于连接网线，详见以太网接口。 |
④ |
POWER指示灯 |
绿色：电源正常 |
红色：电源异常 |
||
黄色：启动中 |
||
⑤ |
RUN指示灯 |
蓝灯闪烁：采集数据中，且有有效数据输出 |
蓝灯常亮：采集数据中，但无有效数据输出 |
||
熄灭：未采集数据 |
||
⑥ |
LINK指示灯 |
绿色：网络连接成功，且为千兆状态 |
红色：网络连接成功，且为百兆状态 |
||
熄灭：网络未连接 |
||
⑦ |
电源I/O接口 |
用于连接DC电源&IO线，详见电源I/O接口。 |
⑧ |
遮光装置安装孔 |
用于在轮廓测量仪上安装遮光装置。 |
3. 安装与连接
|
安装前，请自行准备转接件、M4螺母和开口扳手。如转接件过厚，请自行准备合适长度的M4螺钉。 |
3.1. 安装轮廓测量仪
安装前，请确认以下注意事项：
-
目标物体的形状可能导致测量范围中产生死角。安装前需评估死角对检测的影响。本产品的激光基本呈平行状态，受死角影响较小。
-
安装时，需保证目标物体反射的线激光不被遮挡。
-
激光经墙面等周围物体反射后，会产生杂散光。安装前需评估杂散光对测量的影响。
-
为保证本产品散热良好，请将其安装在金属转接件上，并保证转接件与空气接触的面积至少为本产品侧面面积3倍。
关于散热措施的更多信息，请参考轮廓测量仪散热措施。
3.2. 连接轮廓测量仪和工控机
将网线的航插端插入轮廓测量仪的网口，另一端插入工控机的RJ45网口。
其中，将网线航插头插入轮廓测量仪时，需将航插头的凸起对准航插接口的豁口，并拧紧紧固螺母。
|
3.3. 连接轮廓测量仪和导轨电源
将DC电源&IO线的航插端插入轮廓测量仪的电源I/O接口，另一端接入导轨电源。
其中，将DC电源&IO线航插头插入轮廓测量仪时，需将航插头的豁口对准航插接口的凸起，并拧紧紧固螺母。
|
|
导轨电源连接时，线缆需接入对应的输入端子和输出端子，如下图所示。
-
使用一字螺丝刀拧松导轨电源端子上的螺钉。
-
连接轮廓测量仪DC电源&IO线：将标签为+V的线缆接入+V输出端子，标签为-V的线缆接入-V输出端子，标签为PE的线缆接入接地端子（
）。 -
连接AC电源线：将火线接入L输入端子，零线接入N输入端子，地线接入接地端子（
）。 -
使用一字螺丝刀拧紧端子上的螺钉。
|
4. 下载并安装Mech-Eye SDK
你可以从梅卡曼德下载中心下载Mech-Eye SDK安装包。
解压安装包后，双击安装文件即可安装Mech-Eye SDK。更多Mech-Eye SDK下载、安装、升级、卸载等信息可参考Mech-Eye SDK安装指南。
5. 设置IP地址
连接轮廓测量仪前，需确保以下两个IP地址唯一，且在同一网段。
-
轮廓测量仪的IP地址
-
与轮廓测量仪相连的电脑网口的IP地址
轮廓测量仪出厂时的默认IP设置如下：
IP地址分配方式 |
静态 |
|---|---|
IP地址 |
192.168.23.204 |
子网掩码 |
255.255.255.0 |
网关 |
0.0.0.0 |
请按照以下步骤设置轮廓测量仪的IP地址：
-
双击打开Mech-Eye Viewer。
-
选择待连接的轮廓测量仪，单击
。
6. 连接轮廓测量仪
-
在Mech-Eye Viewer中找到待连接的轮廓测量仪，单击连接。
软件或固件需要升级时，将显示升级按钮。请先单击该按钮升级，再连接轮廓测量仪。
-
确认连接成功。连接成功后界面如下图所示。
7. 采集数据
轮廓测量仪通过逐行扫描物体获取数据。每扫描一行将采集一张原始图像。从原始图像的每列像素中提取一个点（提取点）组成轮廓线。最后，通过拼接多行轮廓线生成强度图、深度图和点云。
Mech-Eye Viewer提供三种数据模式：
-
预览模式：调节轮廓线提取前的相关参数，并通过原始图像观察激光线状态。
-
轮廓模式：调节轮廓线相关的参数，以获取符合要求的轮廓线。
-
扫描模式：调节图像和点云相关的参数，以获取符合要求的强度图、深度图和点云。
7.1. 获取原始图像
请执行以下步骤获取符合要求的原始图像：
-
在预览模式下，单击
，采集一次原始图像。 -
判断原始图像中的激光线亮度是否符合要求：激光线中心的像素灰度值应在200~255的范围内。

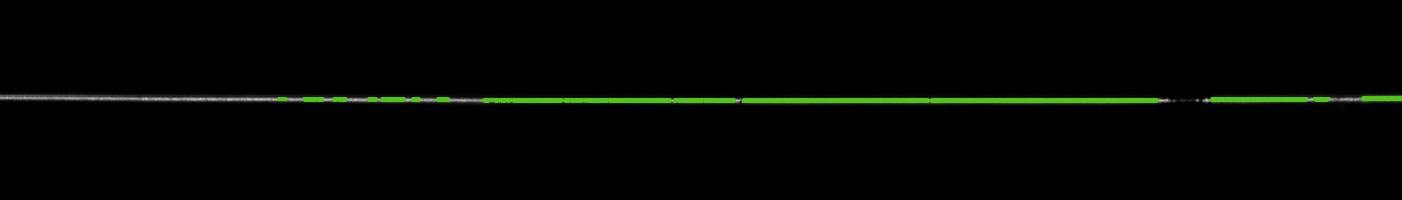

过暗

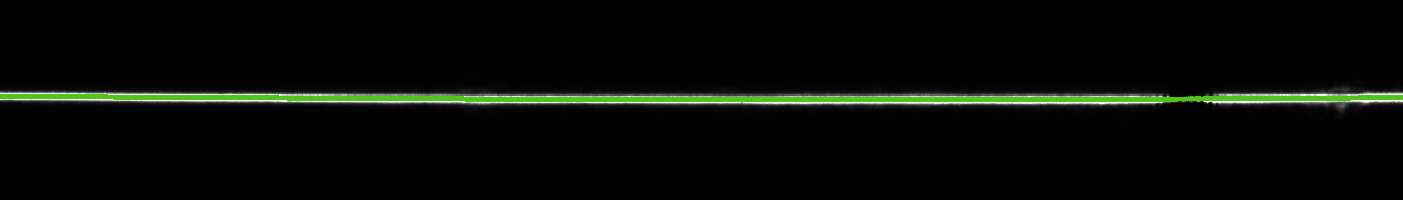

合适

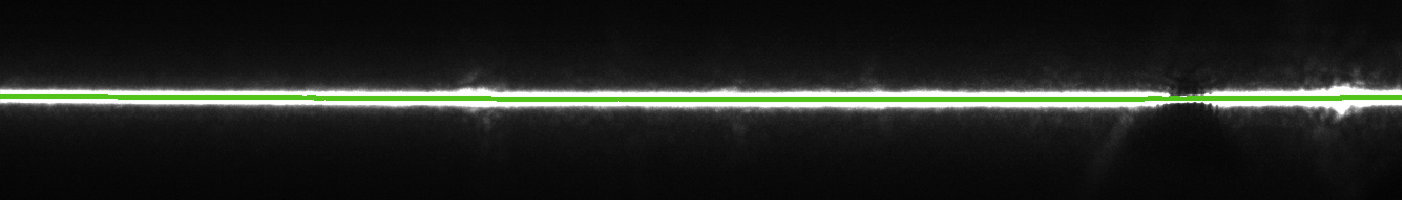

过亮
-
如激光线亮度不符合要求，请在右侧参数标签页中调节以下参数。
如目标物体为单一材质，亮度设置分组下的曝光模式参数选择固定曝光即可。此时，调节曝光时间参数即可调节原始图像中激光线的亮度。
-
根据激光线亮度，调节曝光时间参数。
-
如激光线过暗，请将曝光时间参数调大。
-
如激光线过亮，请将曝光时间参数调小。
-
-
再次采集原始图像，查看激光线的亮度。如有需要，继续调节，直至激光线亮度符合要求。
如被拍摄物体包含多种材质或多种颜色，可使用单帧HDR或双帧HDR曝光模式。更多信息请参考曝光模式。
-
7.2. 获取轮廓线
在原始图像质量符合要求后，请执行以下步骤获取符合要求的轮廓线：
-
切换至轮廓模式，单击
，采集一次数据，并在采集按钮下方查看轮廓线，检查轮廓线提取结果。轮廓线应完整，基本无空缺。
轮廓线完整
轮廓线不完整
如轮廓线不符合要求，请继续调节原始图像中激光线的亮度。
7.3. 获取强度图（或宽度图）、深度图和点云
轮廓模式获取的轮廓线是生成强度图（或宽度图）、深度图和点云的前提。
确认轮廓线能满足要求后，请执行以下步骤获取一张强度图（或宽度图）、深度图及点云。
-
单击右上方的扫描模式按钮切换至扫描模式。
-
根据实际场景设置触发扫描相关的参数：
-
仅获取一张强度图（或宽度图）和深度图时，将数据采集方式设置为单帧模式。
-
由Mech-Eye Viewer触发数据采集时，将触发设置分组下的数据采集触发源参数设置为软件触发。
-
由编码器触发每一行的扫描时，将触发设置分组下的行扫描触发源参数设置为编码器、编码器A相或编码器B相。
-
当行扫描触发源设置为编码器时，目标物体相对于轮廓测量仪单向运动的场景下，需根据编码器实际输出的信号设置触发方向参数为A相在前（位置）、A相在前（方向）、B相在前（位置）或B相在前（方向）。
-
强度图和宽度图的输出由数据输出设置分组下的数据类型参数决定，可选择输出强度图或宽度图，或者均不输出。
-
当数据输出设置分组下的采样方式参数设置为均匀间距时，才可输出深度图；设置为非均匀间距时无法输出深度图。
-
-
-
单击
，轮廓测量仪根据扫描行数参数的设置值完成当前轮次的数据采集，并生成强度图（或宽度图）、深度图和点云。 -
单击采集按钮下方的数据类型，查看强度图（或宽度图）、深度图或点云。
更多关于采集数据和数据类型的信息，详见采集与查看数据。 -
判断数据质量。

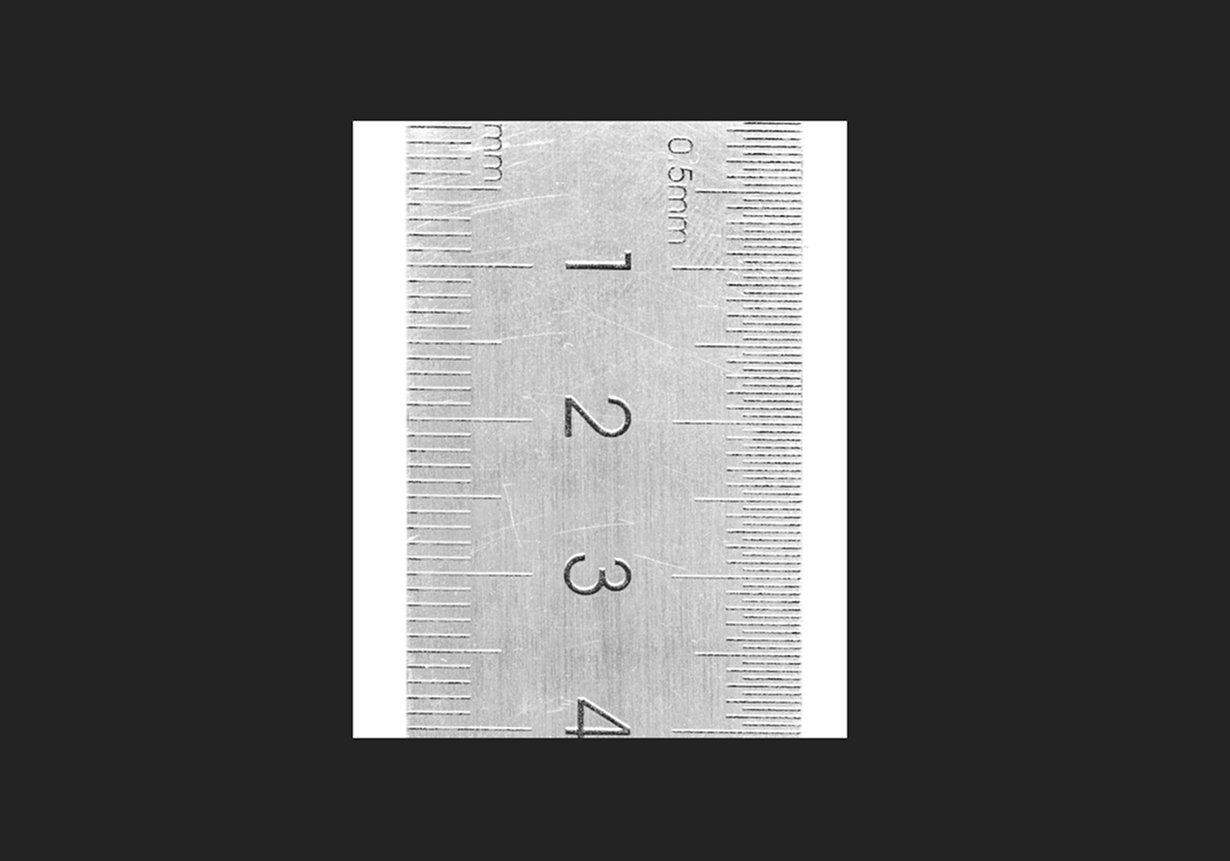

强度图、宽度图、深度图和点云中，目标物体对应的数据完整。可参考下图判断数据质量。

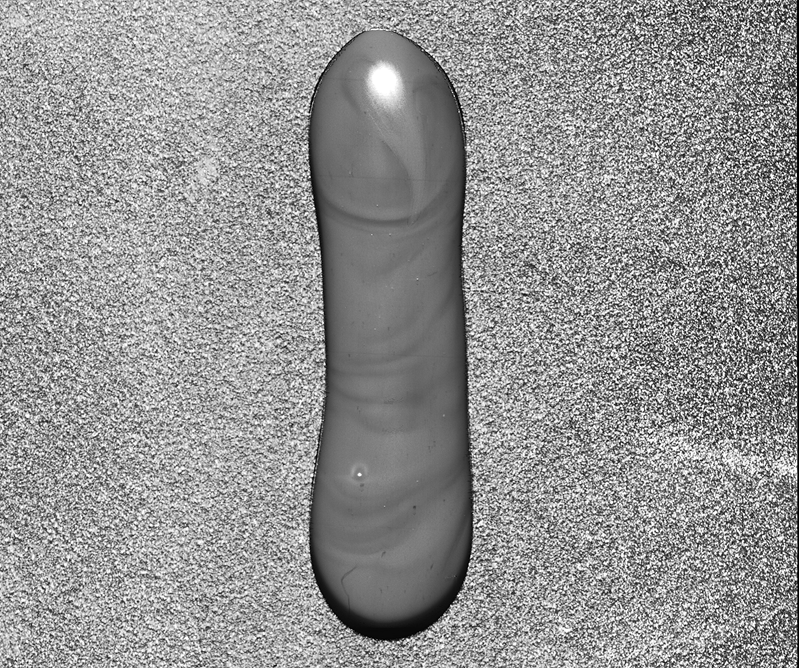

强度图

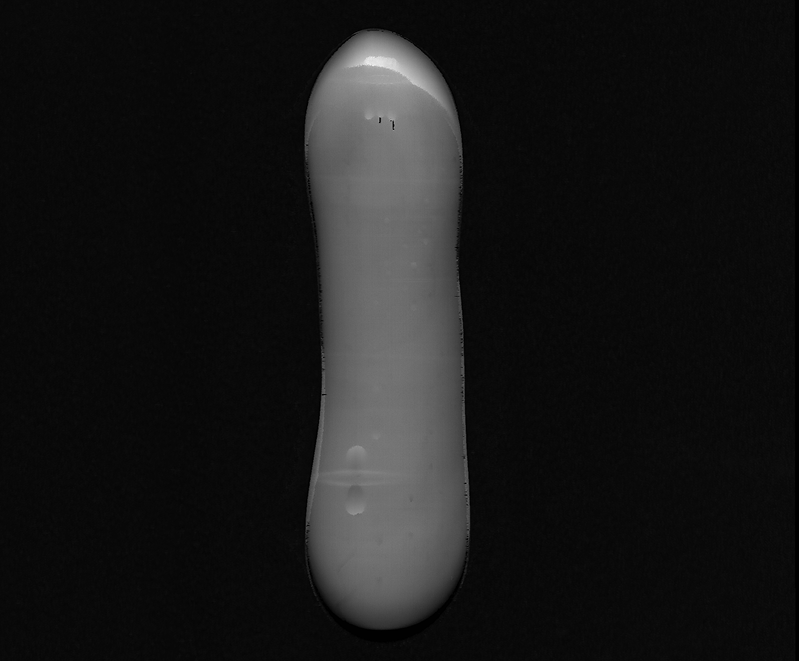

宽度图

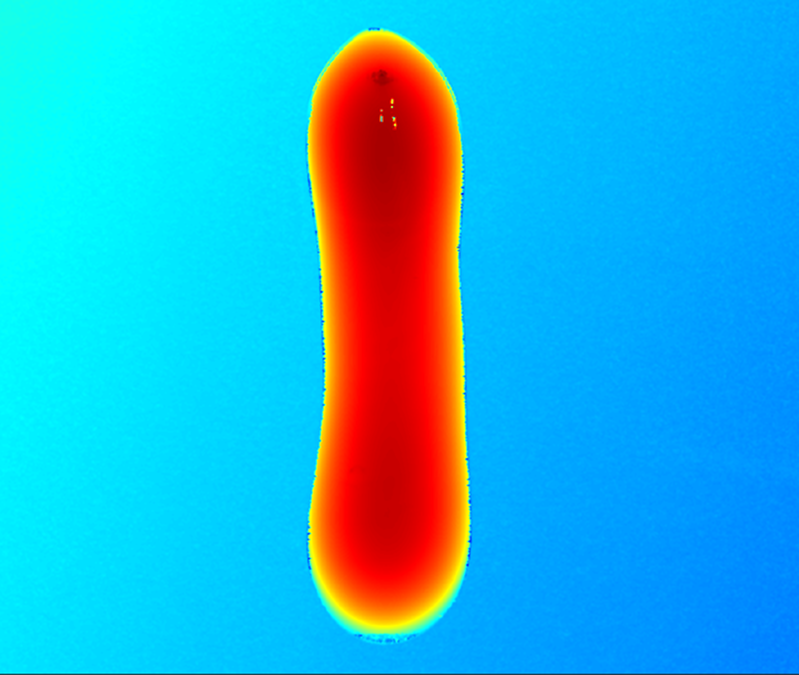

深度图

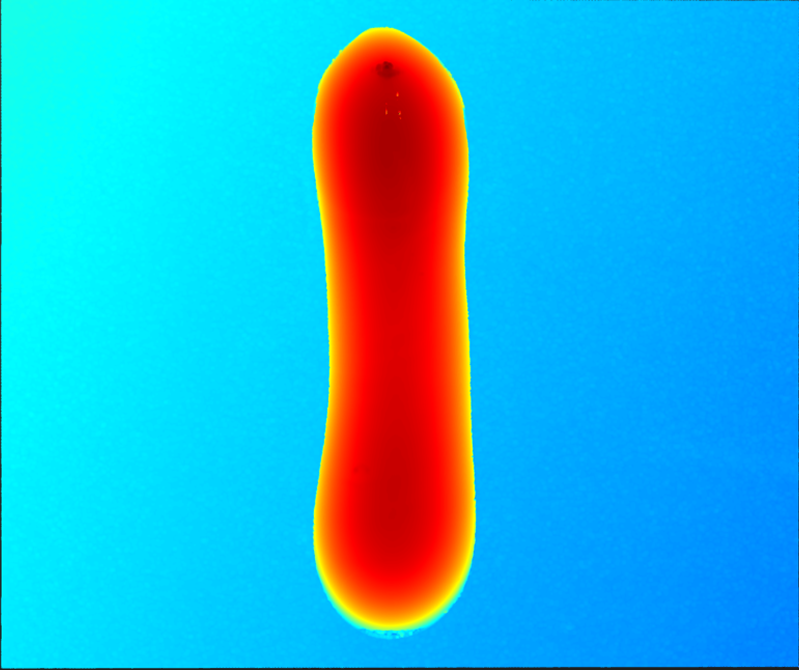

点云
8. 使用数据
通过Mech-Eye Viewer获取的强度图、深度图和点云，可直接保存至本地，也可使用Mech-MSR或第三方机器视觉软件进行后续的处理和计算。
-
保存数据：单击数据采集区的
，设置保存路径，勾选需要保存的数据类型，再单击保存。 -
在Mech-MSR中使用数据：请参考3D测量与检测教程，学习搭建包含Mech-MSR在内的整套3D测量与检测系统。
-
在第三方机器视觉软件中使用数据：通过Mech-Eye API或GenICam接口，可将轮廓测量仪获取的数据传输至第三方软件。
