직육면체/원기둥 생성
직육면체와 원기둥의 기능
생성된 직육면체와 원기둥은 규칙적인 볼록체입니다. 생성된 볼록체는 모델 구조의 일부를 직접 포함할 수 있으므로 볼록 껍질을 생성하기 위해 꼭짓점을 수동으로 선택할 필요가 없습니다.
직육면체와 원기둥의 사용법
직육면체 생성을 예시로 설명합니다(원기둥의 생성 과정은 비슷합니다).
-
직육면체를 만들기 버튼을 클릭하십시오.
-
팝업 창에 사용자 정의 물체 이름을 입력하고 물체 치수 파라미터를 대략적으로 수정한 다음 확인 버튼을 클릭하십시오. 기본적으로 새로 생성된 직육면체의 중심은 3D 편집 작업 영역의 세계 기준 좌표계 원점과 일치합니다.
-

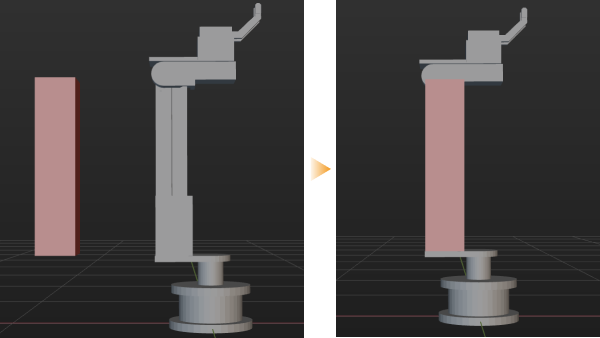

생성된 시나리오 물체를 클릭한 후 Ctrl 키를 누른 상태에서 마우스 왼쪽 버튼으로 매니퓰레이터를 드래그하여 직육면체를 덮을 위치로 이동합니다.
-
직육면체 모델을 더블 클릭하여 "볼록체 물체 구성" 창이 팝업되면 처리할 구조를 덮도록 치수와 포즈를 정확하게 조정하십시오.
