에지 포인트 검출
사용 방법

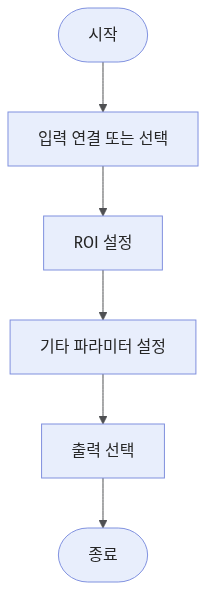

이 스텝의 사용 방법은 다음과 같습니다.
-
입력 데이터를 선택합니다. 프로젝트 편집 구역에서 해당 스텝의 포트를 연결하거나 파라미터 설정 구역의 입력 섹션에서 해당 입력 데이터를 선택합니다.
-
ROI 설정을 완료합니다.
-
기타 파라미터를 설정합니다.
-
출력 섹션에서 출력 항목을 확인합니다.
-
스텝을 실행하고 실행 결과를 확인합니다.
파라미터 설명
| 파라미터 | 설명 |
|---|---|
ROI 설정 |
사각형 ROI를 그릴 수 있으며, 시스템은 사각형 ROI의 중심 위치에서 한 열의 픽셀을 추출하여 에지 포인트 검출에 사용합니다. 2D ROI 설정을 참조하여 ROI를 설정하고 조정하는 방법을 확인하세요. |
필터 윈도우 크기 |
이 파라미터는 추출된 한 열의 픽셀에 대해 해당 방향으로 필터링할 때 사용할 윈도우 크기를 지정하는 데 사용됩니다. 필터링은 노이즈를 줄이고 에지 검출 결과의 안정성을 높일 수 있습니다. |
그레이스케일 변화 임곗값 |
이 파라미터는 추출된 픽셀 열에서 인접 픽셀 간 그레이스케일 변화량이 이 값 이상일 때만 에지 포인트으로 검출되도록 합니다. 이 값을 적절히 설정하면 약한 에지와 노이즈를 효과적으로 걸러낼 수 있습니다. |
에지 극성 |
이 파라미터는 에지에서 그레이스케일 값의 변화 방향을 지정하는 데 사용됩니다. 값 목록:
|
출력 설명
출력 항목을 선택하면 스텝에 해당 출력 포트가 추가되며, 스텝 실행 후 대응하는 데이터가 출력됩니다. 실제 측정 요구에 따라 필요한 출력 항목을 선택할 수 있습니다.
| 출력 항목이 확장 가능한 경우(왼쪽에 ▶가 표시됨), 선택 후 반드시 펼쳐 하한과 상한을 설정하여 해당 항목의 합격 범위를 정해야 합니다. 출력값이 합격 범위 내에 있으면 해당 측정 항목은 합격(OK)으로 판정되고, 그렇지 않으면 불합격(NG)으로 판정됩니다. |
| 출력 항목 | 설명 |
|---|---|
에지 포인트 |
검출된 에지 포인트입니다. |
에지 포인트 X 좌표 |
에지 포인트의 X 좌표값입니다. |
에지 포인트 Y 좌표 |
에지 포인트의 Y 좌표값입니다. |
오류 분석
|
