광원
기능 설명

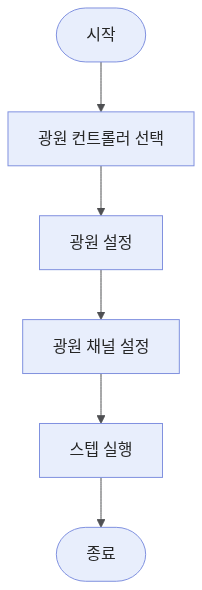

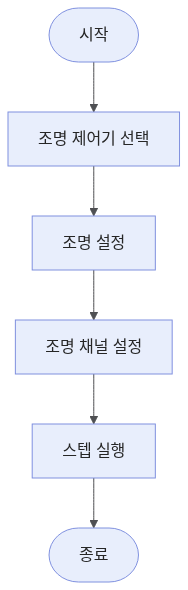

이 스텝은 광원 컨트롤러를 연결하고 구성하여 광원의 동작 모드와 출력 밝기를 제어하는 데 사용됩니다.
| 이 스텝을 사용하기 전에 광원 관리 창에서 장치를 추가하고 활성화하십시오. |
현재 지원되는 광원 컨트롤러의 브랜드와 모델은 다음과 같습니다.
| 광원 컨트롤러 브랜드 | 광원 컨트롤러 모델 |
|---|---|
康视达（CSTLightSource） |
CST-DPS2460B-4TD |
嘉励（JlLightSource） |
JL-DCV-6024-4-B |
磐鑫（PPXLightSource） |
PPX-DCP2410-4G |
기본 개념
-
광원 컨트롤러
광원 컨트롤러는 산업 자동화 환경에서 광원 장치를 관리하고 조절하는 하드웨어 모듈로, 광원의 켜짐/꺼짐, 밝기 및 동작 모드를 제어합니다.
-
채널
채널은 광원 컨트롤러에서 서로 다른 광원 그룹(예: 여러 세트의 LED 조명)을 각각 제어하는 독립된 출력 회로를 의미합니다. 각 채널마다 활성화 상태와 밝기를 별도로 설정할 수 있습니다.
트리거 설명
이 스텝에는 입력과 출력 항목이 없으며, 제어 흐름을 통해 스텝 실행을 트리거하여 광원을 켜고 끌 수 있습니다.
파라미터 설명
광원 컨트롤러
| 파라미터 | 설명 |
|---|---|
장치 선택 |
드롭다운 옵션에서 연결할 광원 장치를 선택합니다. 광원 관리 버튼을 클릭하여 광원 관리 창을 열면 현재 연결 가능한 광원 장치와 관련 장치 파라미터를 관리할 수 있습니다. |
장치 브랜드 |
이 파라미터는 광원 컨트롤러의 브랜드를 표시하는 데 사용됩니다. 표시용이며 수정할 수 없습니다. |
광원 설정
| 파라미터 | 설명 | ||
|---|---|---|---|
동작 모드 |
이 파라미터는 광원의 동작 방식을 설정하는 데 사용됩니다. 상시 점등 또는 타이머 소등을 선택할 수 있습니다.
|
||
트리거 지연 |
이 파라미터는 광원이 지연되어 켜지는 시간을 설정합니다. 타이머 소등 모드에서만 표시됩니다. |
||
점등 시간 |
이 파라미터는 광원이 켜진 후 점등 상태를 유지하는 지속 시간을 제어합니다. 타이머 소등 모드에서만 표시됩니다.
|
오류 분석
|
각 스텝의 일반적인 오류는 오류 코드 리스트를 참조하시기 바랍니다. 오류 코드와 오류 정보가 일치하지 않으면 기술 지원팀에 문의하여 도움을 받으시기 바랍니다. |
