마스크 특징점 위치 결정

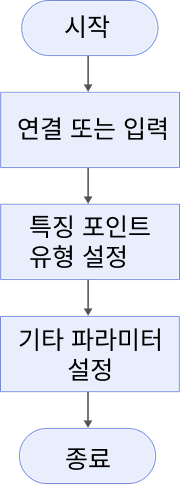

사용 방법
이 스텝의 사용 방법은 다음과 같습니다.
-
입력 데이터를 선택합니다. 해당 스텝의 포트를 연결하거나 파라미터 설정 구역의 입력 섹션에서 해당 입력 데이터를 선택합니다.
-
파라미터 섹션에서 필요한 특징점 유형을 선택합니다.
-
파라미터 섹션에 다른 파라미터가 있는 경우 실제 요구에 따라 선택하고 조정합니다.
-
출력 섹션에서 출력 항목을 선택하고, 출력 항목 왼쪽의 ▶를 클릭해 펼친 다음 합격 범위의 상한과 하한을 입력합니다.
파라미터 설명
| 파라미터 | 설명 |
|---|---|
특징점 유형 |
특징점의 유형을 선택합니다.
|
출력 설명
출력 항목을 선택하면 스텝에 해당 출력 포트가 추가되며, 스텝 실행 후 대응하는 데이터가 출력됩니다. 실제 측정 요구에 따라 필요한 출력 항목을 선택할 수 있습니다.
|
출력 항목이 확장 가능한 경우(왼쪽에 ▶가 표시됨), 선택 후 반드시 펼쳐 상한과 하한을 설정하여 해당 항목의 합격 범위를 정해야 합니다. 출력값이 합격 범위 내에 있으면 해당 측정 항목은 합격(OK)으로 판정되고, 그렇지 않으면 불합격(NG)으로 판정됩니다. |
| 출력 항목 | 설명 |
|---|---|
특징점 |
위치 결정된 특징점입니다. |
점 X 좌표 |
특징점의 X 좌표값입니다. |
점 Y 좌표 |
특징점의 Y 좌표값입니다. |
오류 분석
|
