그레이스케일 히스토그램 분석

현재 최신 버전 (2.2.1)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

기능 설명

이 스텝은 그레이스케일 이미지의 지정된 영역에 대한 이미지 그레이스케일 히스토그램, 픽셀 개수, 최소 그레이스케일 값, 최대 그레이스케일 값, 그레이스케일 중앙값, 그레이스케일 최빈값(출현 횟수가 가장 많은 그레이스케일 값), 그레이스케일 평균값, 그레이스케일 표준편차, 대비 등의 정보를 출력할 수 있습니다. 그레이스케일 히스토그램은 그레이스케일 이미지에서 각 그레이스케일 단계의 분포를 통계한 것으로, 이미지에서 특정 그레이스케일이 나타나는 빈도를 반영합니다.

사용 시나리오

이 스텝은 이미지 또는 지정된 영역의 그레이스케일 분포 특성을 분석해야 하는 시나리오에 적합합니다.

예를 들어, 영역 전체가 밝은지 어두운지, 그레이스케일 분포가 집중되어 있는지, 밝고 어두운 차이가 뚜렷한지 확인하거나, 서로 다른 이미지 또는 서로 다른 영역 간의 그레이스케일 통계 결과를 비교하는 데 사용할 수 있습니다.

기본 개념

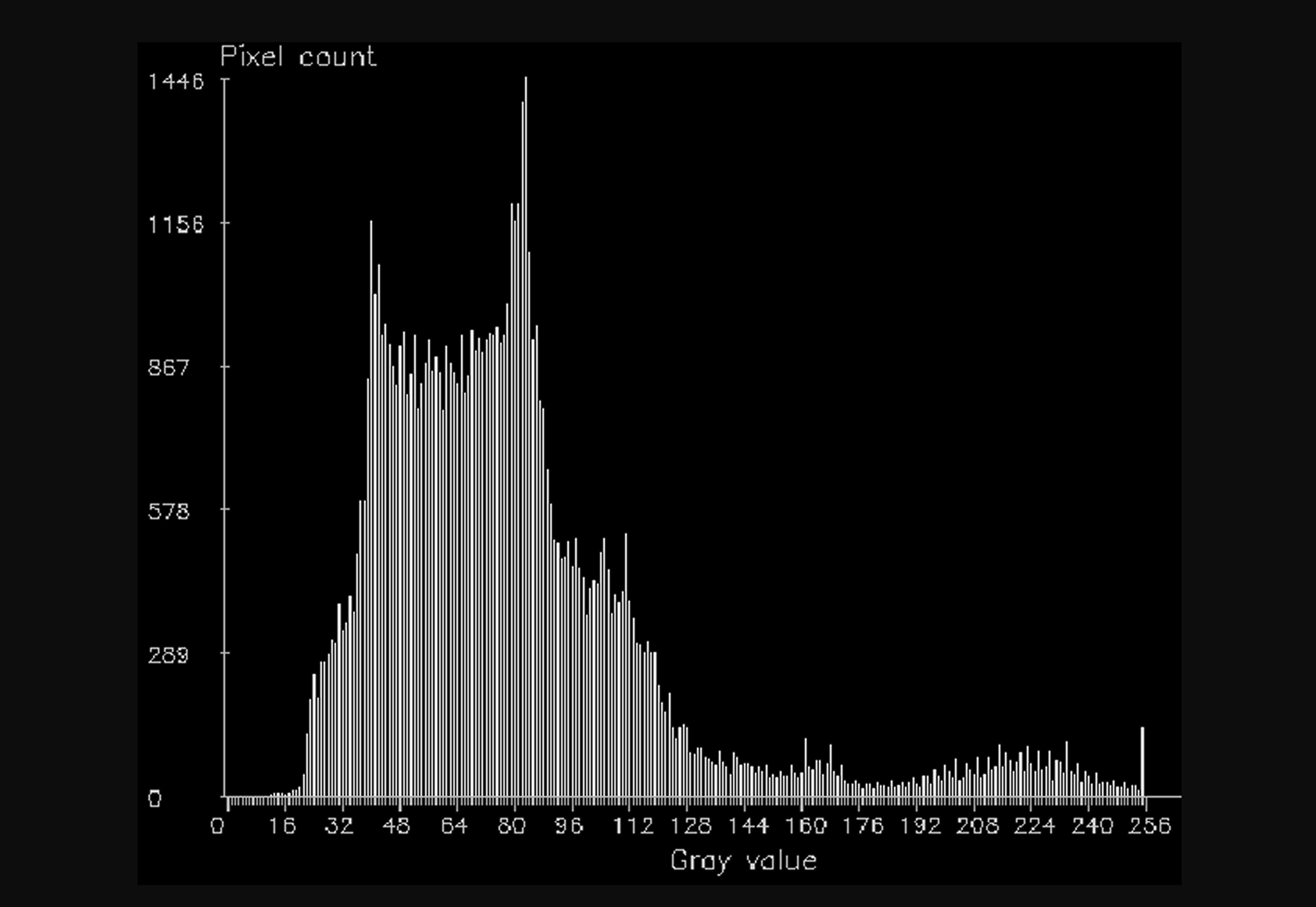

그레이스케일 히스토그램

그레이스케일 히스토그램은 이미지의 지정된 영역에서 각 그레이스케일 값이 나타난 횟수를 통계하는 데 사용되며, 그레이스케일 분포가 집중되어 있는지와 이미지 전체가 밝은 편인지 어두운 편인지 파악할 수 있습니다.
중앙값, 평균값, 최빈값

중앙값은 모든 그레이스케일 값을 정렬했을 때 가운데에 위치하는 값이고, 평균값은 모든 그레이스케일 값의 평균이며, 최빈값은 가장 많이 나타나는 그레이스케일 값입니다. 이러한 통계량은 이미지 지정 영역 내 그레이스케일 값의 전반적인 수준을 다양한 관점에서 설명하는 데 사용할 수 있습니다.
표준편차

표준편차는 이미지 지정 영역 내 그레이스케일 값의 분산 정도를 반영합니다. 표준편차가 클수록 그레이스케일 분포가 더 분산되어 있고, 표준편차가 작을수록 그레이스케일 분포가 더 집중되어 있음을 의미합니다.

사용 방법

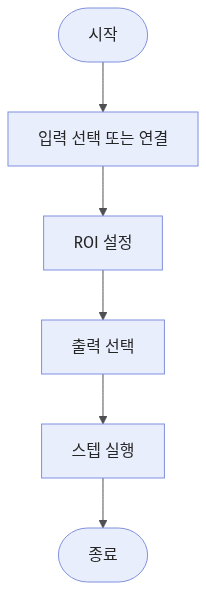

이 스텝의 사용 방법은 다음과 같습니다.

입력 데이터를 선택합니다. 해당 스텝의 포트를 연결하거나 파라미터 설정 영역의 입력 섹션에서 해당 입력 데이터를 선택합니다.
ROI를 설정합니다.
출력 섹션에서 출력 항목을 선택하고 측정 항목의 합격 범위를 설정합니다.
스텝을 실행하고 실행 결과를 확인합니다.

입력 설명

입력 항목	설명
그레이스케일 이미지	그레이스케일 히스토그램 분석에 사용되는 그레이스케일 이미지입니다.
정렬 파라미터 그룹	선택 입력입니다. 입력한 후 대상 물체의 포즈 변환에 따라 ROI의 포즈를 동기화하여 조정할 수 있습니다.

입력 항목

설명

그레이스케일 이미지

그레이스케일 히스토그램 분석에 사용되는 그레이스케일 이미지입니다.

정렬 파라미터 그룹

선택 입력입니다. 입력한 후 대상 물체의 포즈 변환에 따라 ROI의 포즈를 동기화하여 조정할 수 있습니다.

파라미터 설명

파라미터	설명
ROI 설정	이 파라미터는 그레이스케일 히스토그램 분석에서 선택할 이미지 영역을 설정하는 데 사용됩니다. 2D ROI 설정을 참조하여 ROI를 설정하고 조정하는 방법을 확인하세요.

파라미터

설명

ROI 설정

이 파라미터는 그레이스케일 히스토그램 분석에서 선택할 이미지 영역을 설정하는 데 사용됩니다.

2D ROI 설정을 참조하여 ROI를 설정하고 조정하는 방법을 확인하세요.

출력 설명

출력 항목	설명
그레이스케일 히스토그램	이미지의 그레이스케일 분포 히스토그램입니다.
픽셀 개수	ROI 내 픽셀의 수입니다.
최소 그레이스케일 값	ROI 내 최소 그레이스케일 값입니다.
최대 그레이스케일 값	ROI 내 최대 그레이스케일 값입니다.
그레이스케일 평균값	ROI 내 그레이스케일 평균값입니다.
그레이스케일 중앙값	ROI 내 그레이스케일 중앙값입니다.
그레이스케일 최빈값	ROI 내 그레이스케일 최빈값입니다.
표준편차	ROI 내 그레이스케일 값의 표준편차입니다.
대비	자동 이진화 방법을 사용해 이미지를 밝은 영역과 어두운 영역으로 나눈 뒤, 각각의 영역에 대한 그레이스케일 평균값을 계산합니다. 대비는 밝은 영역의 그레이스케일 평균값과 어두운 영역의 그레이스케일 평균값 차이로 정의됩니다.

출력 항목

설명

그레이스케일 히스토그램

이미지의 그레이스케일 분포 히스토그램입니다.

픽셀 개수

ROI 내 픽셀의 수입니다.

최소 그레이스케일 값

ROI 내 최소 그레이스케일 값입니다.

최대 그레이스케일 값

ROI 내 최대 그레이스케일 값입니다.

그레이스케일 평균값

ROI 내 그레이스케일 평균값입니다.

그레이스케일 중앙값

ROI 내 그레이스케일 중앙값입니다.

그레이스케일 최빈값

ROI 내 그레이스케일 최빈값입니다.

표준편차

ROI 내 그레이스케일 값의 표준편차입니다.

대비

자동 이진화 방법을 사용해 이미지를 밝은 영역과 어두운 영역으로 나눈 뒤, 각각의 영역에 대한 그레이스케일 평균값을 계산합니다. 대비는 밝은 영역의 그레이스케일 평균값과 어두운 영역의 그레이스케일 평균값 차이로 정의됩니다.

그레이스케일 히스토그램 분석

기능 설명

사용 시나리오

기본 개념

사용 방법

입력 설명

파라미터 설명

출력 설명

오류 분석
