결과 획득

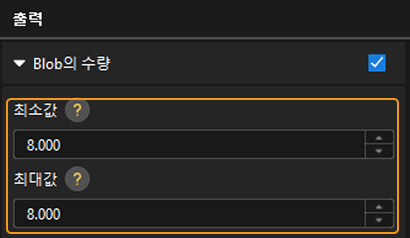

클립 수량 측정 후, 실제 요구 사항에 따라 클립 수량 범위를 설정할 수 있습니다. Mech-MSR은 측정된 수량을 이 범위와 비교하여 OK/NG 여부를 판단하며, 그 결과에 따라 수량 검사 결과를 출력합니다.

구체적인 프로세스는 다음과 같습니다.

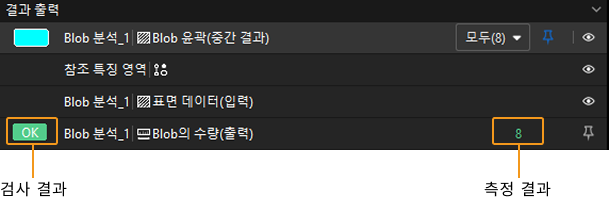

해당 스텝을 실행하면, 데이터 시각화 영역 하단의 결과 출력 패널에서 수량 측정 결과를 확인할 수 있습니다.

대상 물체 품질 검사 결과는 클립 수량 측정 결과가 합격한지에 따라 결정하며, 이는 프로젝트의 종합 품질 판정 결과를 의미합니다. 홈 화면의 툴 바에서 출력 관리 버튼을 클릭하여 프로젝트의 품질 판정 규칙을 설정합니다.

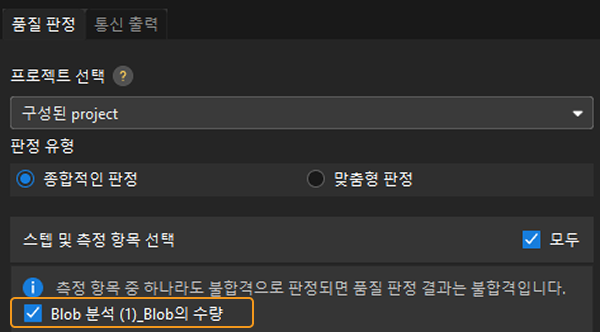

품질 판정 탭에서 해당 프로젝트를 선택한 뒤, 판단 방식을 종합적인 판정으로 설정하고, 클립 수량에 해당하는 출력 항목을 선택합니다.

예시:

그런 다음 적용 버튼을 클릭하여 설정을 저장합니다. 프로젝트를 실행하면 프로젝트 편집 구역 왼쪽 상단에 프로젝트 판정 결과가 표시됩니다.

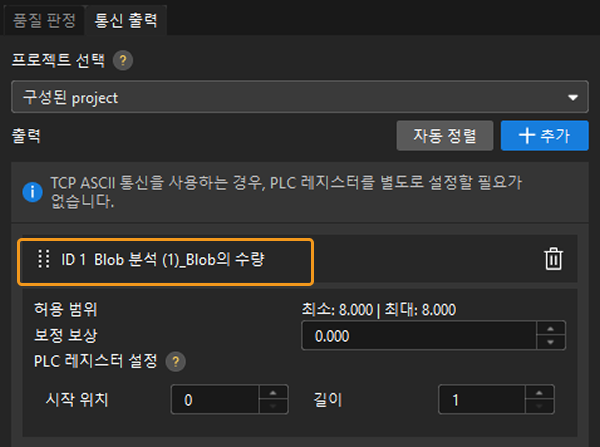

측정 및 검사 결과를 외부 장치로 전송해야 할 경우, 출력 관리 창의 통신 출력 탭에서 관련 설정을 구성할 수 있습니다.

이로써 클립 유무 검사 솔루션 사용 안내가 완료되었습니다.
