데이터 처리
필터링
표면 데이터에는 노이즈가 존재합니다. 따라서 먼저 노이즈 제거를 통해 측정 정확도와 안정성을 높일 수 있습니다.

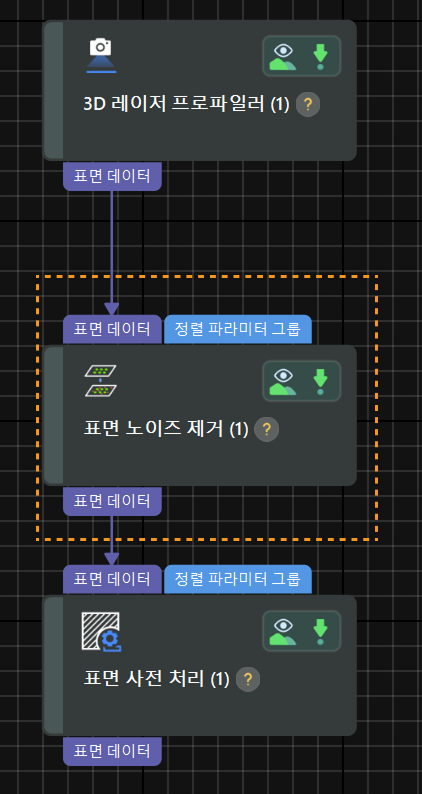

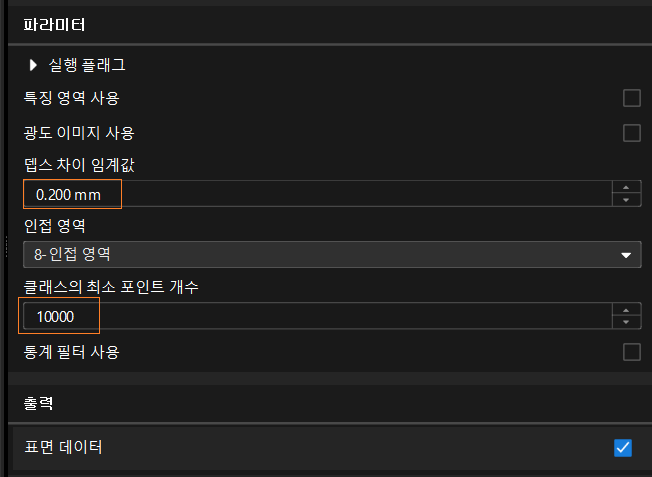

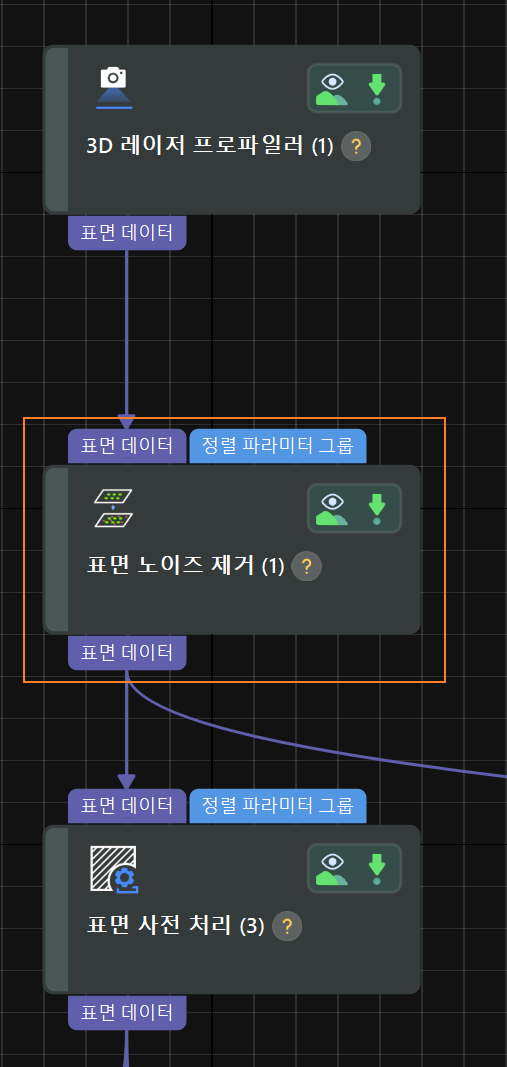

표면 노이즈 제거 스텝의 파라미터 설정은 다음과 같습니다.
-
뎁스 차이 임계값을 0.200로 설정합니다.
적절한 임계값을 설정하여 뎁스 차이가 임계값을 초과한 포인트를 제거합니다.
-
클래스의 최소 포인트 개수를 10000으로 설정합니다.
굽힘 판 형상이 전반적으로 평탄하기 때문에 스캔 데이터의 대부분이 단일 군집을 형성하며, 이에 따라 해당 파라미터를 상대적으로 크게 설정할 수 있습니다.

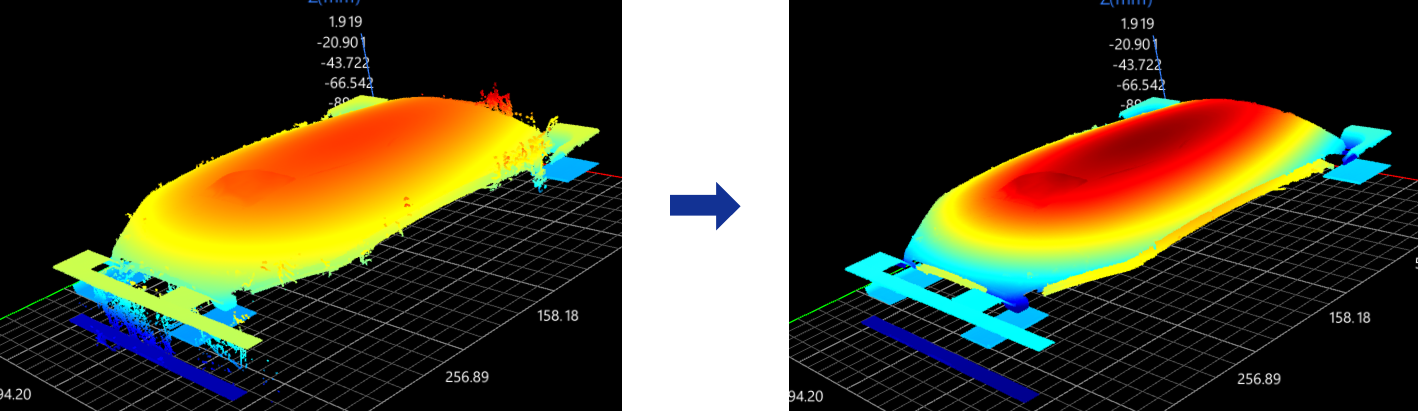

스텝을 실행하면 노이즈가 제거된 표면 데이터가 출력됩니다.
- 프로세싱 TIP
-
표면 노이즈 제거 스텝은 주요 뎁스 데이터와 가까운 노이즈를 효과적으로 걸러낼 수 있습니다.
두께 측정 영역 데이터 추출

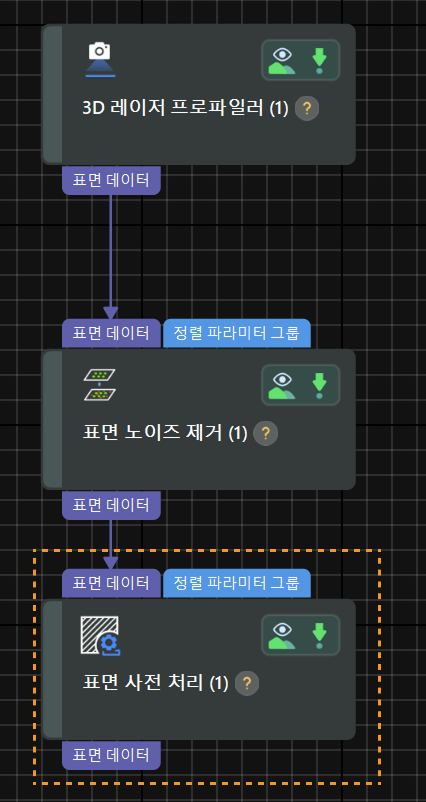

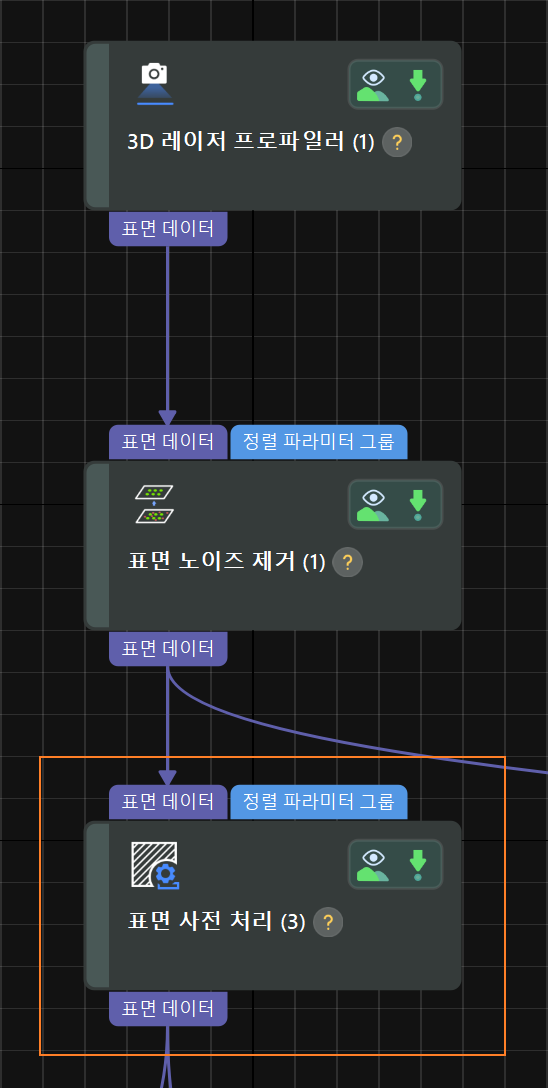

두께 측정을 위해서는 굽힘 판 전·후면의 대응 포이트 간 거리를 계산해야 하므로, 사전 처리 스텝에서 측정에 사용될 영역을 함께 지정해야 합니다. 표면 사전 처리 스텝을 사용하여 상부 및 하부 표면에서 대표적인 데이터를 추출하고 나머지 불필요한 데이터는 제거합니다.
스텝의 파라미터 구성 패널에서 다음과 같이 파라미터를 조정해야 합니다.
-
필터 유형을 자르기로 설정합니다.
-

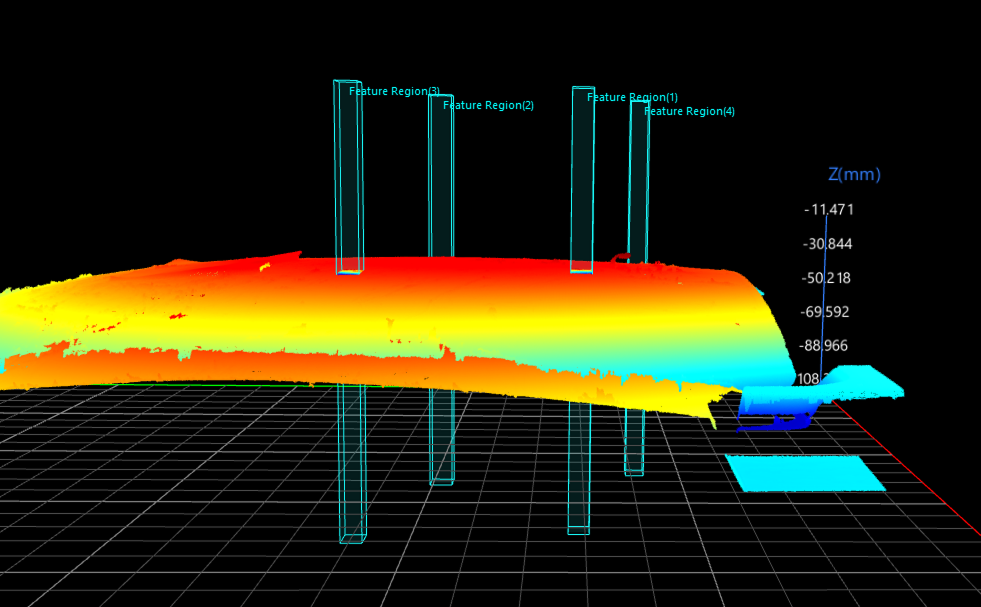

특징 영역 사용 옵션을 체크하고 데이터 시각화 영역을 조정하여 굽힘 판의 돌출부를 포함합니다.(즉, '영역 1') 오차를 줄이기 위해 영역 1 인근에 여러 개의 영역을 추가합니다.

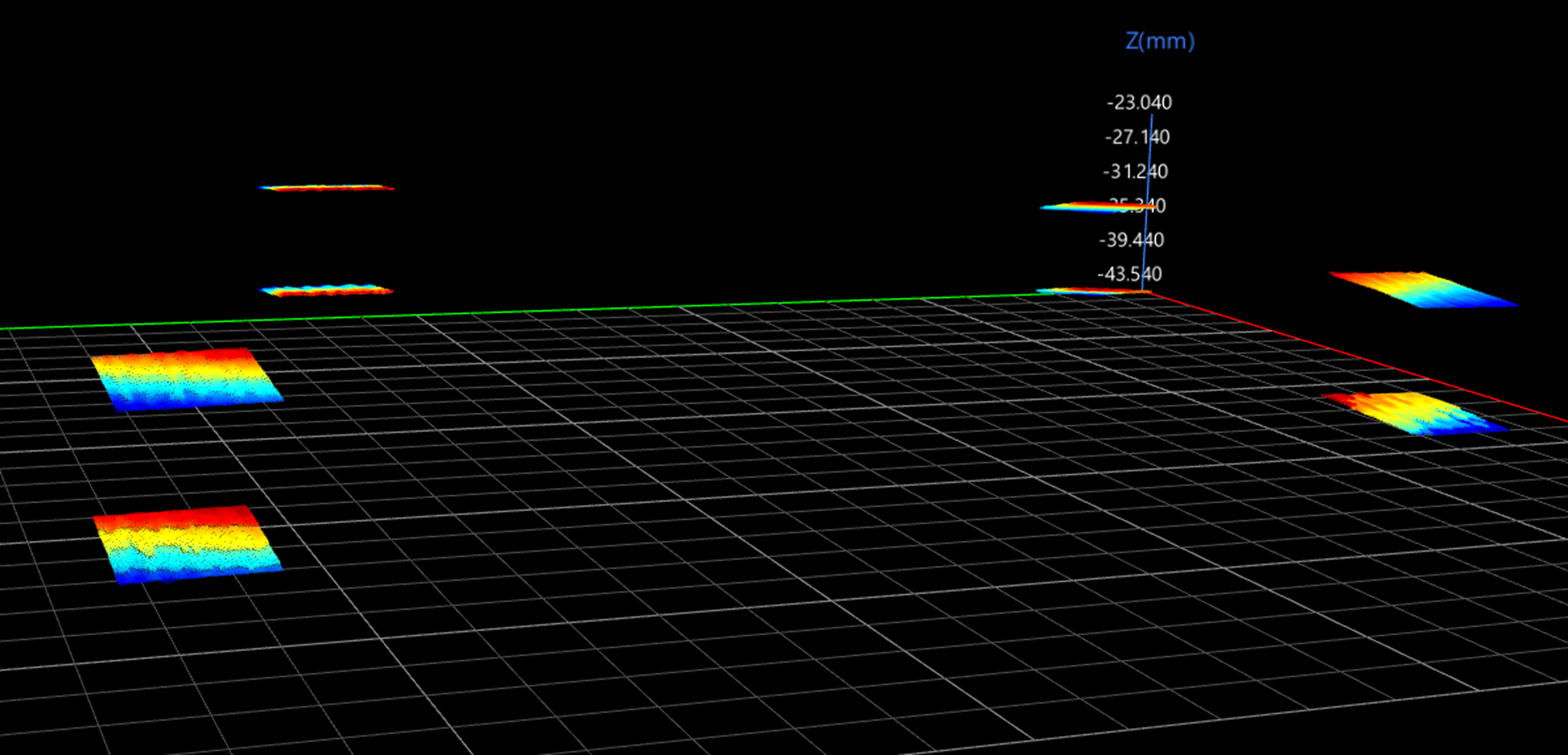

이 스텝을 실행한 후 잘린 표면 데이터를 얻습니다.
이로써 데이터 처리를 완료했습니다.
다음으로 굽힘 판의 두께 및 치수를 측정할 수 있습니다.
