형태학적 변환

현재 최신 버전 (2.2.1)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

기능 설명

이 스텝은 형태학적 연산을 통해 이미지를 처리합니다.

morphological transformations functional description

응용 시나리오

이 스텝은 일반적으로 이미지 사전 처리 단계에서 사용됩니다. 이미지의 효과가 좋지 않거나 계속 조절해야 할 경우에 다른 수요에 따라 팽창,침식, 오프닝(opening)과 닫힘(closing) 연산을 사용하여 이미지에 대해 노이즈를 제거하거나 채웁니다.

입력 설명

입력 항목 설명

이미지

이 포트에 입력하는 이미지에 형태학적 처리가 수행됩니다.

조정 예시

ClosingOperator 작업

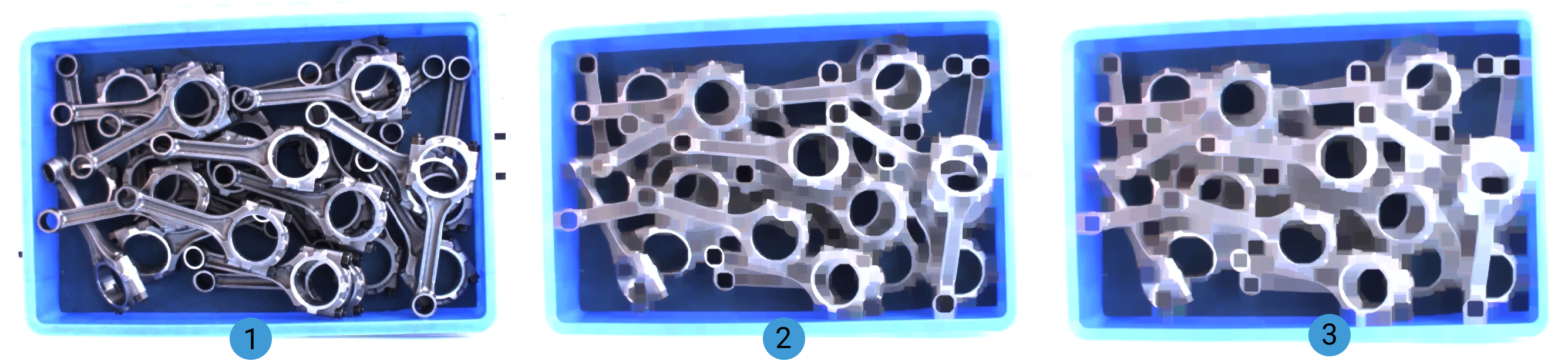

ClosingOperator 작업을 선택한 경우 커널 크기가 커질 때 이미지 효과는 아래 그림과 같습니다(그림에서 커널 크기가 1에서 3으로 점차 증가함).

morphological transformations contrast effects of closing operator1

DilateOperator 작업

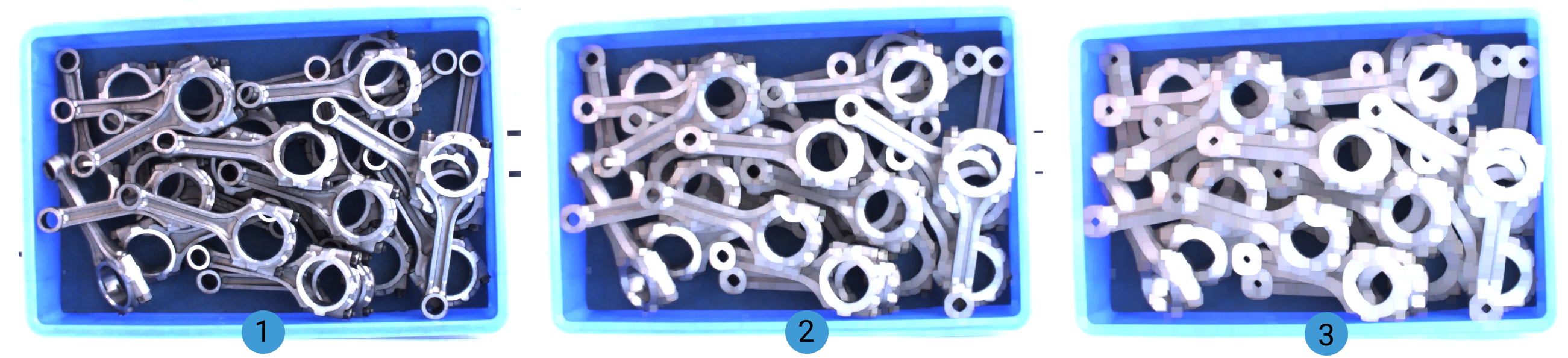

DilateOperator 작업을 선택한 경우 커널 크기가 커질 때 이미지 효과는 아래 그림과 같습니다(그림에서 커널 크기가 1에서 3으로 점차 증가함).

morphological transformations contrast effects of dilate operator1

ErodeOperator 작업

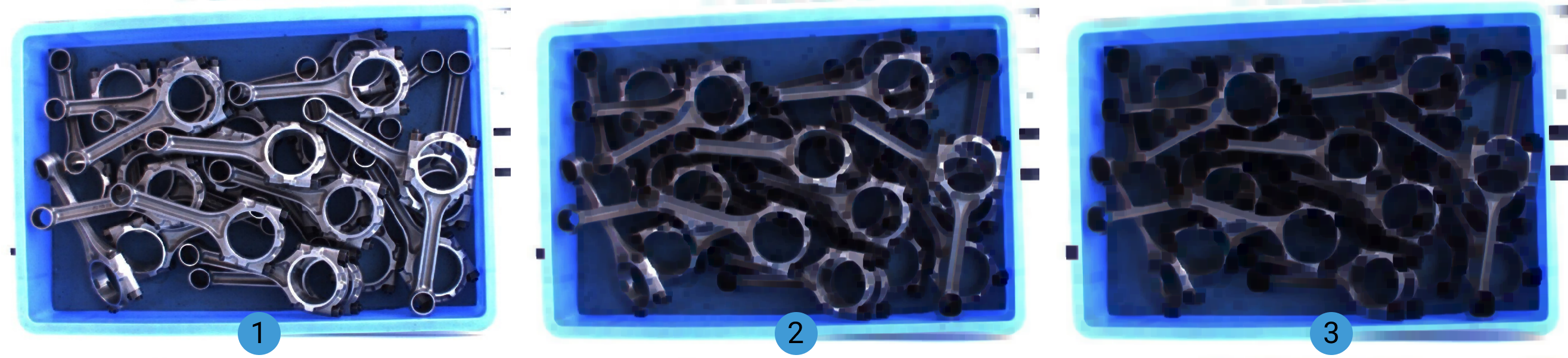

ErodeOperator 작업을 선택한 경우 커널 크기가 커질 때 이미지 효과는 아래 그림과 같습니다(그림에서 커널 크기가 1에서 3으로 점차 증가함).

morphological transformations contrast effects of erode operator1

OpeningOperator 작업

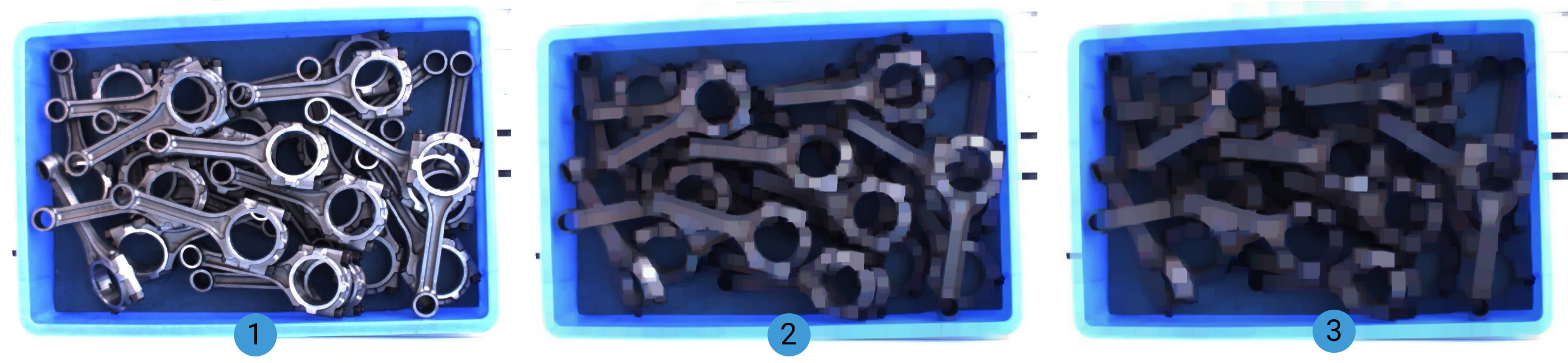

OpeningOperator 작업이 선택되었을 때, 커널 크기가 커질 때의 이미지 효과는 아래 그림과 같습니다(그림에서 커널 크기는 1에서 3까지 점차 증가합니다).

morphological transformations contrast effects of opening operator1

Skeleton 작업

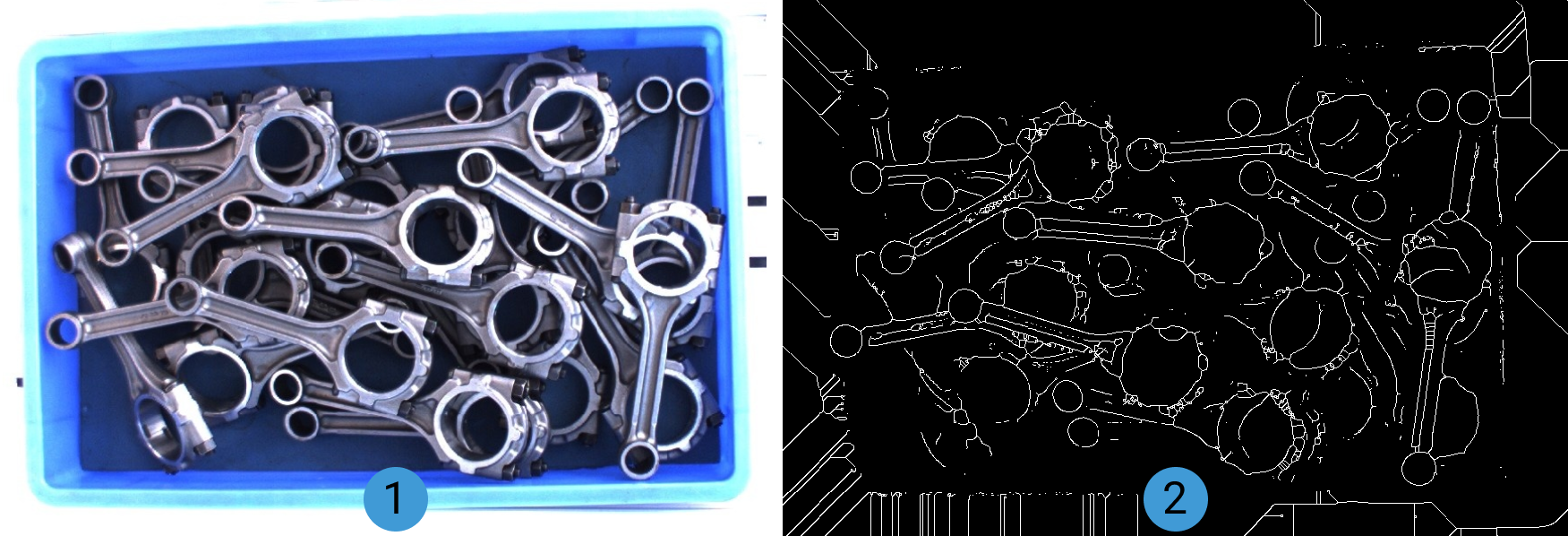

이 작업 처리 전후의 이미지 효과는 다음 그림과 같습니다(1은 처리 전, 2는 처리 후).

morphological transformations contrast effects of skeleton1

출력 설명

출력 항목 설명

처리된 이미지

형태학적 처리 후의 이미지.
