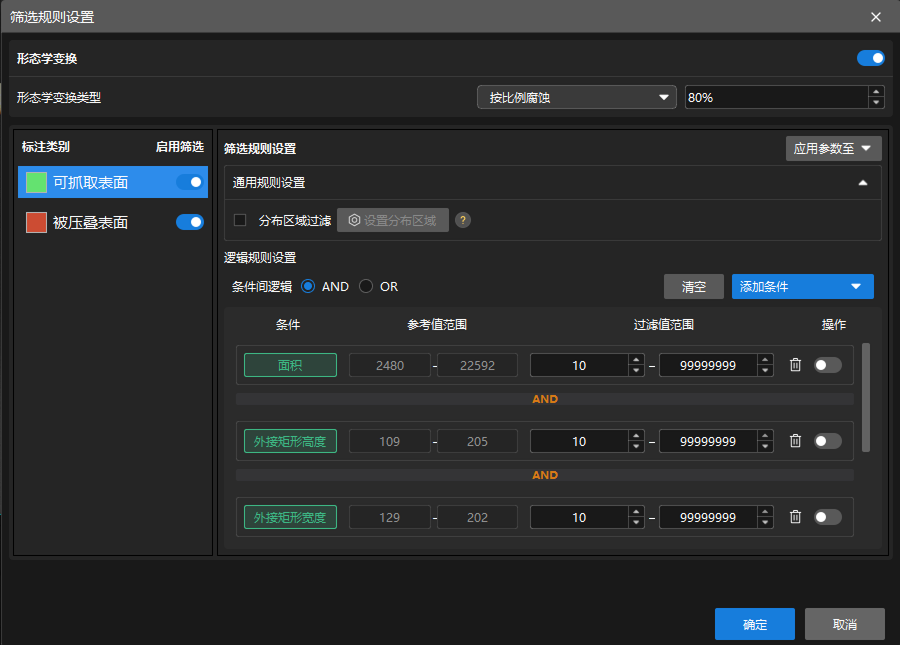

配置筛选规则

基本选项

面积

单个识别目标区域的像素总数，用于过滤尺寸过大或过小的目标。

总面积

当前检测区域内所有识别目标的像素数量之和，用于控制目标的总覆盖范围，避免出现过多或大面积的目标群。

外接矩形高度

目标的轴对齐外接矩形的高度（像素），即与坐标轴平行的最小矩形高度。用于筛选目标在垂直方向上的最大或最小跨度。适合目标未倾斜或对齐场景，目标倾斜时该值可能大于实际高度。

外接矩形宽度

目标轴对齐外接矩形的宽度（像素），即与坐标轴平行的最小矩形宽度。用于筛选目标在水平方向上的最大或最小跨度。适合目标未倾斜或对齐场景，目标倾斜时该值可能大于实际宽度。

外接矩形宽高比

目标的轴对齐外接矩形的长边与短边的比值，用于区分不同形态的目标，如区分细长划痕与圆形凹坑。

主轴角度

目标主轴与水平方向的夹角（度），用于筛选具有特定方向性的目标。

高级选项

圆度

衡量目标形状接近正圆的程度。数值越接近1，形状越圆，用于区分圆形目标（如螺丝孔）与不规则形状目标（如裂纹、污渍）。

外接矩形中心点 X

轴对齐外接矩形中心点的X坐标，用于筛选目标在图像中的水平位置。

外接矩形中心点 Y

轴对齐外接矩形中心点的Y坐标，用于筛选目标在图像中的垂直位置。

内切圆半径

能够完全包含在目标内部的最大圆的半径，用于评估目标的“实心”程度或最小通孔尺寸，排除中间有空洞或不饱满的目标。

外接圆半径

能够完全包裹目标的最小圆的半径，用于筛选目标的最大外接尺寸，常用于圆形工件的粗略定位或尺寸上限筛选。

内接矩形宽度

能够完全包含在目标内部的最大矩形的宽度，用于筛选目标内部有效区域的横向尺寸，排除边缘破损严重的物体。

内接矩形高度

能够完全包含在目标内部的最大矩形的高度，用于筛选目标内部有效区域的纵向尺寸，排除边缘破损严重的物体。

质心 X

目标区域的灰度或几何重心在图像坐标系中的横向位置。相比几何中心，更能反映实物核心的位置。用于筛选出现在图像特定水平区域的目标。

质心 Y

目标区域的灰度或几何重心在图像坐标系中的纵向位置。相比几何中心，更能反映实物核心的位置。用于筛选出现在图像特定垂直区域的目标。

外接矩形左上角 X

目标的轴对齐外接矩形左上角的X坐标，用于筛选目标在图像中的起始水平位置。

外接矩形左上角 Y

目标的轴对齐外接矩形左上角的Y坐标，用于筛选目标在图像中的起始垂直位置。

外接矩形右下角 X

目标的轴对齐外接矩形右下角的X坐标，用于筛选目标在图像中的结束水平位置。

外接矩形右下角 Y

目标的轴对齐外接矩形右下角的Y坐标，用于筛选目标在图像中的结束垂直位置。

旋转外接矩形宽度

目标的最小面积外接矩形的宽度（像素），可任意旋转角度，能更贴合目标实际形状，适合目标有倾斜时的宽度筛选。

旋转外接矩形高度

目标的最小面积外接矩形的高度（像素），可任意旋转角度，能更贴合目标实际形状，适合目标有倾斜时的高度筛选。
