配置缺陷判定规则

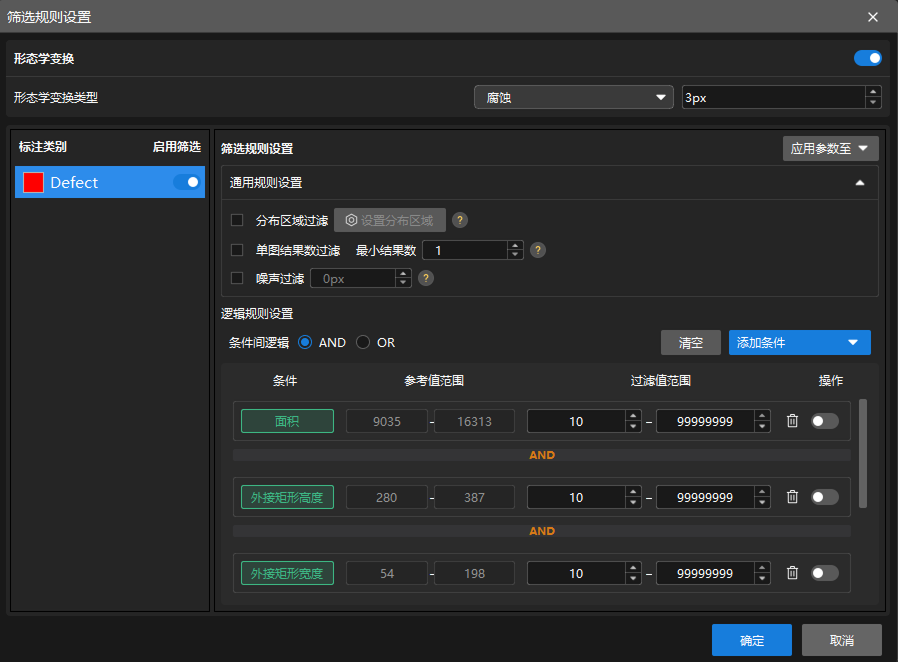

逻辑规则配置

一条逻辑规则可包含一个或多个缺陷过滤项，它们之间逻辑关系为“或”。当候选缺陷匹配任何一个缺陷过滤项时，该缺陷匹配上该逻辑规则。软件允许配置多条逻辑规则，它们之间的逻辑关系为“and”。如果配置了多条过滤规则，候选缺陷只有在匹配所有逻辑规则时才会被判定为缺陷。

如果已配置了通用规则，候选缺陷还需匹配通用规则才能最终被判定为缺陷。

缺陷过滤项

  • 缺陷面积过滤

    面积落于设置的面积范围内的单个候选缺陷将被判定为缺陷。

  • 缺陷宽高比过滤

    缺陷宽高比指最小外接矩形短边与长边的比值。落于设置的缺陷宽高比范围内的单个候选缺陷将被判定为缺陷。

  • 缺陷角度过滤

    缺陷最小外接矩形的旋转角。落于该范围的单个候选缺陷将被判定为缺陷。

应用示例

  • 过滤角度在 0°~10° 和 80°~90° 的缺陷。

    1. 单击 添加缺陷过滤项。

    2. 勾选“缺陷角度过滤”。

    3. 单击 确定。

      alt

    4. 单击 + 并分别设置角度范围。

    5. 单击 保存。

      alt

  • 过滤面积在 10000~12000 和宽高比在 0.1~0.3的缺陷。

    1. 单击 添加逻辑规则。

    2. 在逻辑规则1中单击 添加缺陷过滤项。

    3. 勾选“缺陷面积过滤”，并设置面积范围。

    4. 在逻辑规则2中单击 添加缺陷过滤项。

    5. 勾选“缺陷宽高比过滤”，并设置比例范围。

      alt

通用规则配置

分布区域过滤

候选缺陷与设定的缺陷分布区域重叠的部分将判定为缺陷。

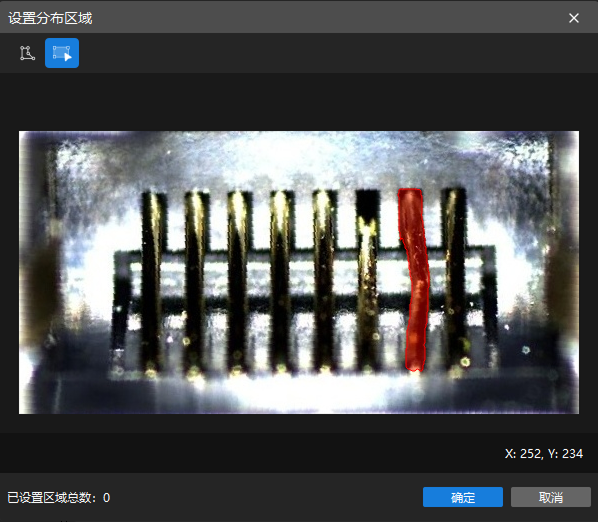

  1. 勾选此参数后，单击 设置缺陷分布区域。

  2. 在弹出的窗口中绘制缺陷分布区域（可绘制多个缺陷分布区域）。

  3. 单击 确定。

单图缺陷数过滤

单张图中缺陷个数大于等于指定的最小缺陷数时，该图中的缺陷才被判定为缺陷。

勾选此参数后，设置最小缺陷数参数。

完成需要配置的项目后，单击 保存，配置生效，验证结果随配置改变，同时相关配置也将在导出后的模型中生效。
