통신 및 I/O 제어

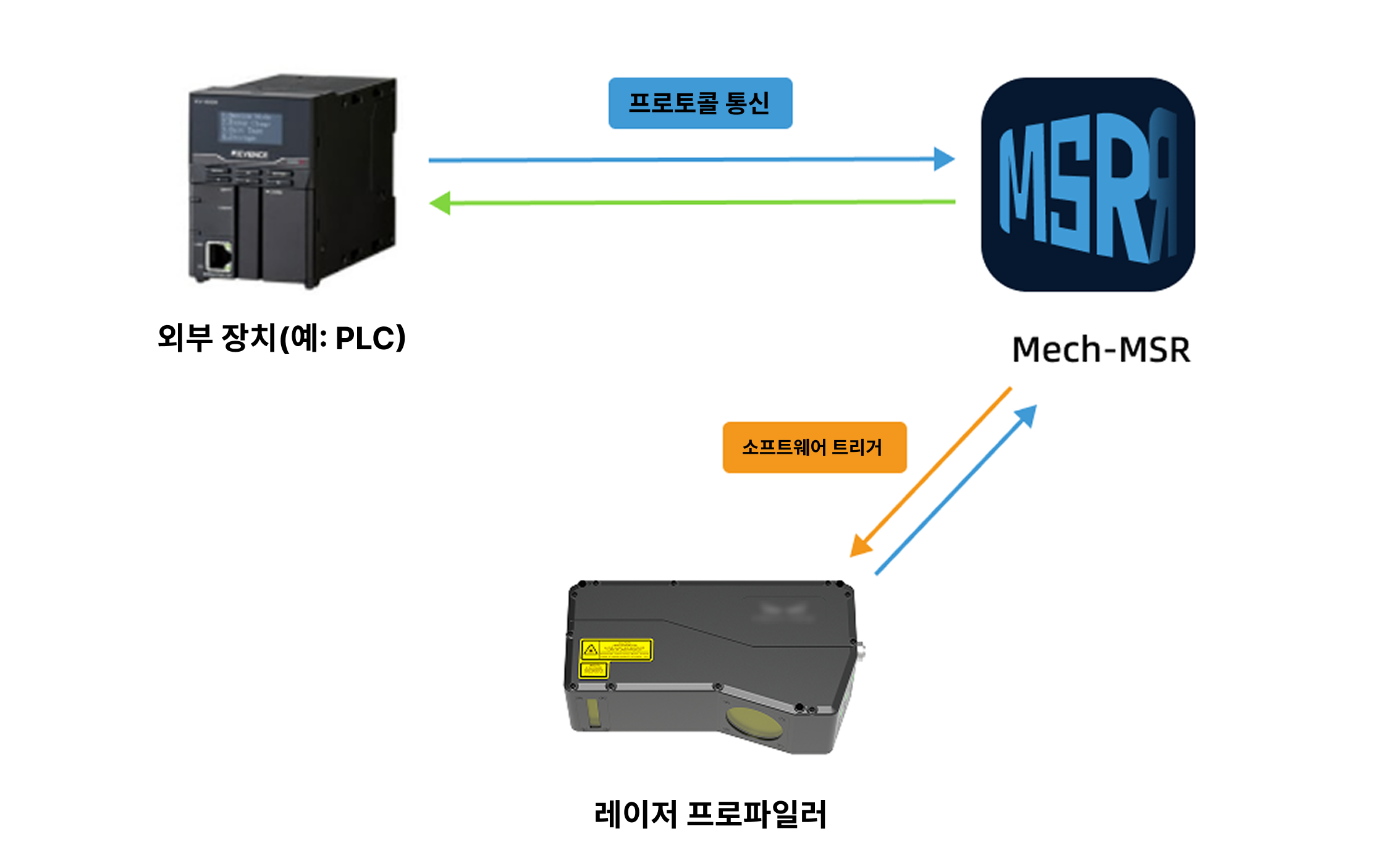

외부 장치는 명령어를 전송하여 Mech-MSR 프로젝트 실행을 트리거 합니다.

Mech-MSR 프로젝트 실행이 시작되어 레이저 프로파일러를 트리거하고 데이터 획득을 수행합니다;

Mech-MSR 소프트웨어는 레이저 프로파일러에서 획득한 데이터를 수신한 후 프로젝트를 계속 실행하며, 종료 시점까지 진행합니다;

Mech-MSR 소프트웨어는 외부 장치로부터 수신한 명령어에 따라, 해당 결과를 외부 장치로 반환합니다.

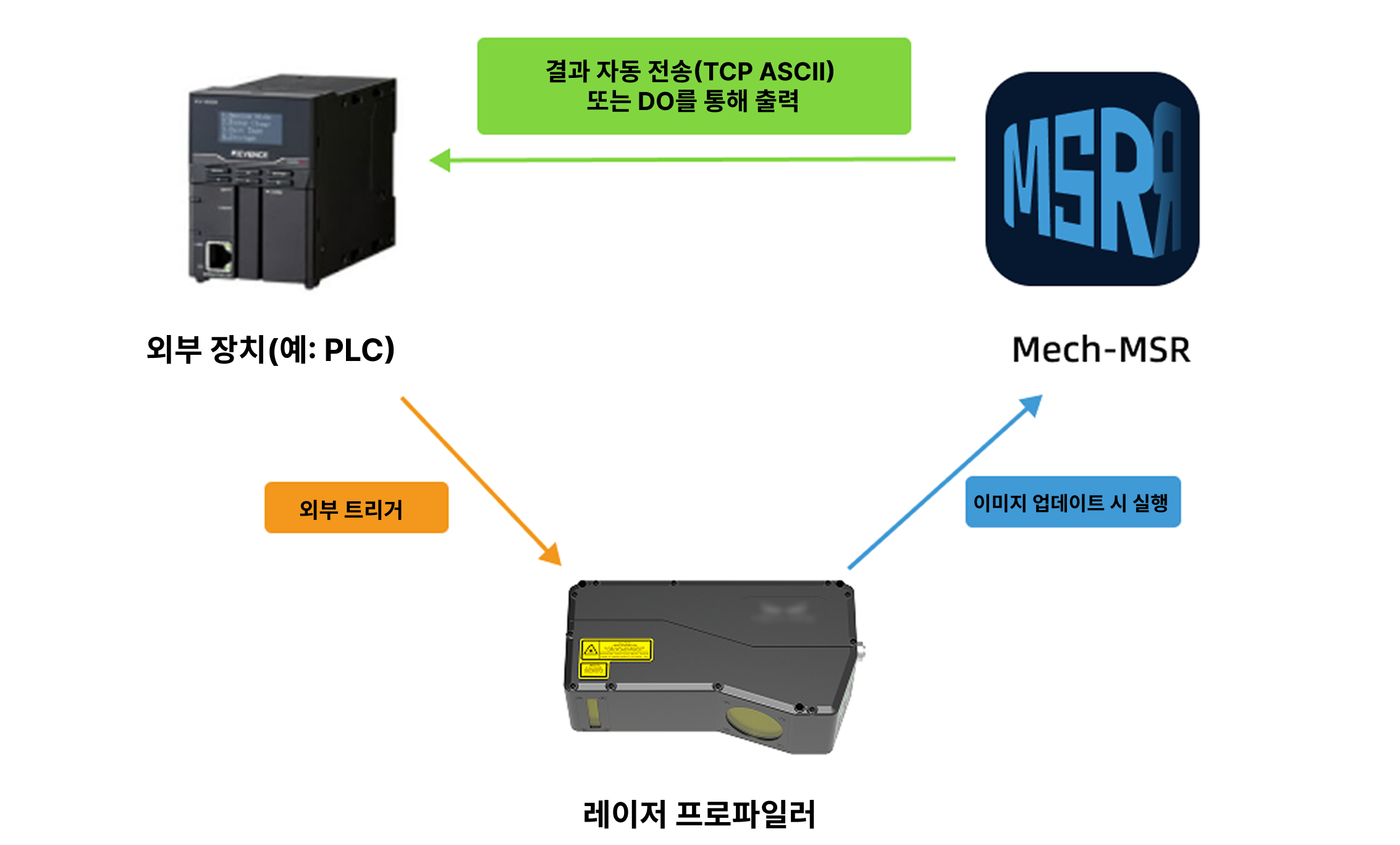

외부 장치가 레이저 프로파일러를 트리거하여 데이터 획득을 수행합니다;

Mech-MSR에서 해당 레이저 프로파일러를 사용한 프로젝트가 이미지 업데이트 시 실행을 활성화하며 레이저 프로파일러가 획득한 데이트를 수신한 후 프로젝트가 자동으로 실행됩니다.

Mech-MSR 소프트웨어는 설정에 따라 프로젝트 실행 결과를 외부 장치에 전송합니다.

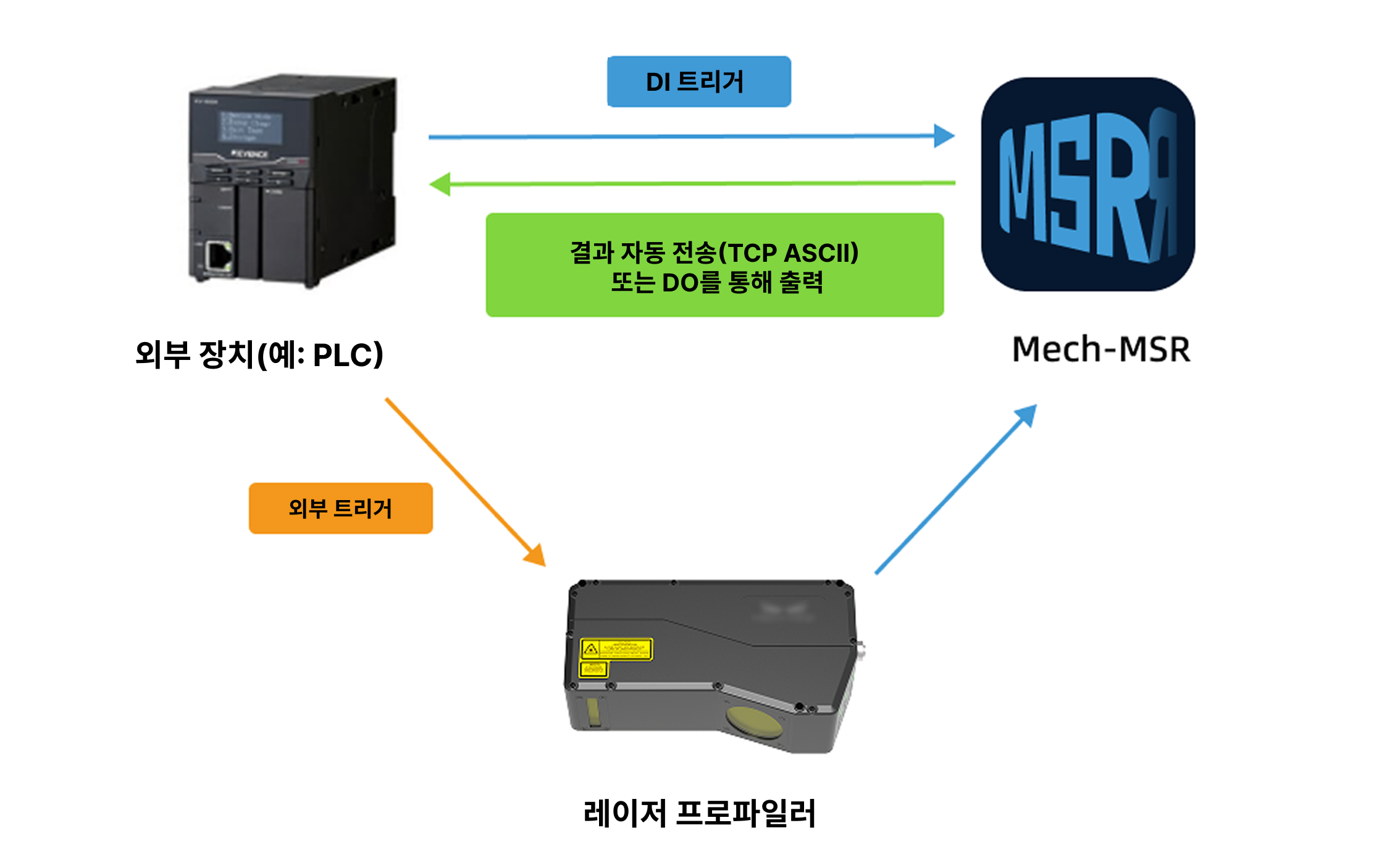

외부 장치가 레이저 프로파일러를 트리거하여 데이터 획득을 수행합니다;

외부 장치는 Mech-MSR의 DI 구성을 기반으로 레이저 프로파일러의 범용 DI 단자로 대응하는 Mech-MSR 프로젝트 실행을 트리거합니다.

Mech-MSR 소프트웨어는 설정에 따라 프로젝트 실행 결과를 외부 장치에 전송합니다.

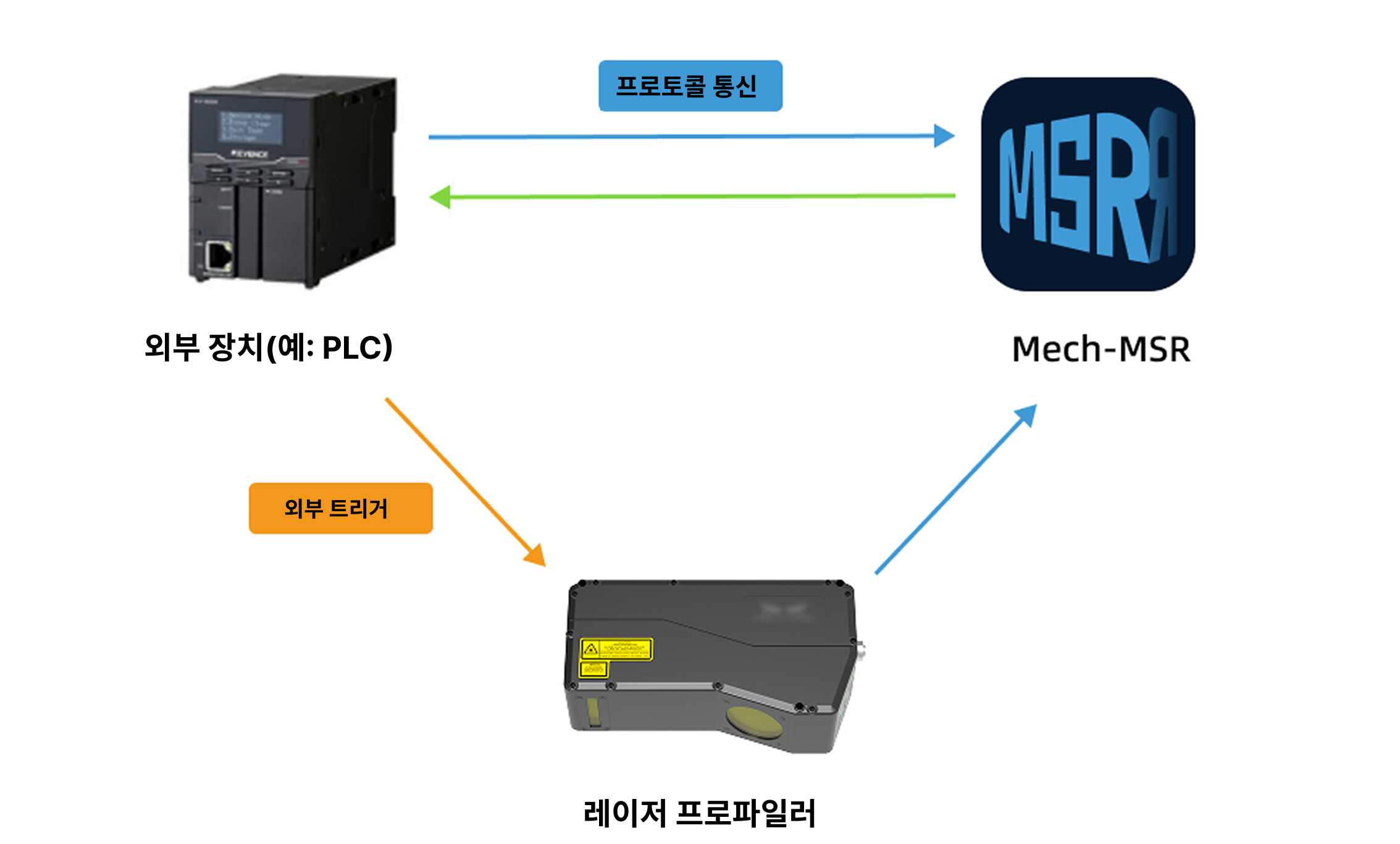

외부 장치가 레이저 프로파일러를 트리거하여 데이터 획득을 수행합니다;

외부 장치는 명령어를 전송하여 Mech-MSR 프로젝트 실행을 트리거 합니다.

Mech-MSR 소프트웨어는 외부 장치로부터 수신한 명령어에 따라, 해당 결과를 외부 장치로 반환합니다.

외부 장치는 Mech-MSR의 DI 구성을 기반으로 레이저 프로파일러의 범용 DI 단자로 대응하는 Mech-MSR 프로젝트 실행을 트리거합니다.

Mech-MSR 프로젝트 실행이 시작되어 레이저 프로파일러를 트리거하고 데이터 획득을 수행합니다;

외부 장치가 Mech-MSR의 DO 구성을 바탕으로 레이저 프로파일러의 범용 DO 단자를 통해 Mech-MSR 프로젝트의 전체 품질 판정 결과를 획득합니다.
