측정 시작
데이터 처리가 완료되면 이 데이터를 바탕으로 휴대폰 중간 프레임 배터리 슬롯 표면 평탄도와 위치 지정 홀의 높이를 측정할 수 있습니다.
배터리 슬롯 표면 평탄도 측정
표면 평탄도 측정 스텝을 사용하여 정렬된 표면 데이터에서 배터리 슬롯 표면 평탄도를 측정할 수 있습니다.
-

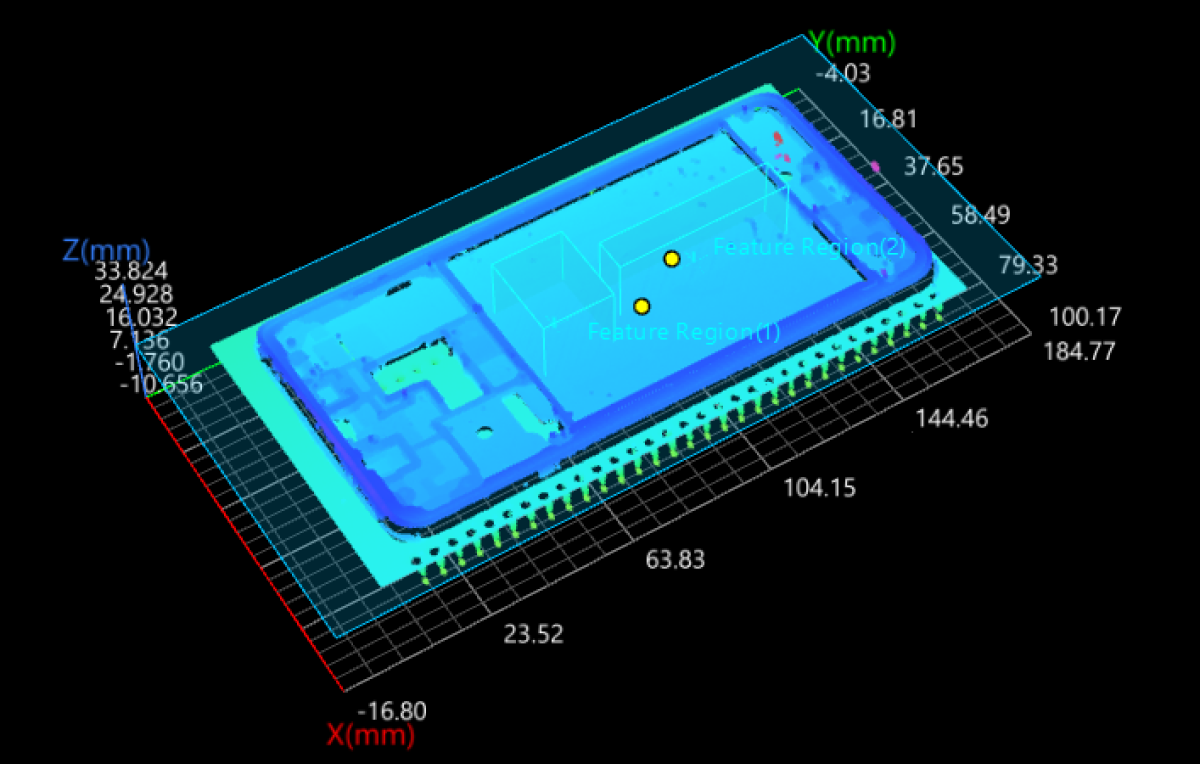

특징 구역 설정 : 2개의 특징 영역을 사용하여 배터리 슬롯의 표면 데이터를 선택하고 평면 피팅을 수행합니다.
-

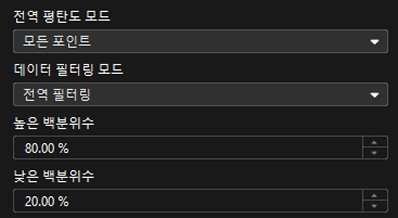

평면 피팅 관련 파라미터 설정 : 전체 평탄도 계산에 사용할 포인트를 결정하기 위해 전역 평탄도 모드 파라미터를 설정하고 표면 데이터의 노이즈를 제거하도록 데이터 필터링 관련 파라미터를 설정합니다.
-
평탄도 측정 : 해당 스텝의 출력 패널에서 전역 평탄도 옵션을 체크했는지 여부를 확인합니다. 스텝을 실행하면 배터리 슬롯 표면 평탄도가 출력됩니다.
이로써 배터리 슬롯 표면의 고정밀 평탄도 측정이 완료되었습니다.
위치 지정 홀 높이 측정
위치 지정 홀의 높이는 홀 상단 중심점에서 배터리 슬롯 표면까지의 수직 거리를 의미하며 이는 포인트에서 평면까지의 거리를 측정하여 얻을 수 있습니다.
-
배터리 슬롯 표면의 평면 피팅 : 배터리 슬롯 표면 평탄도 측정 시 "표면 평탄도 측정" 스텝은 전역 피팅된 평면을 직접 출력할 수 있습니다. 따라서 해당 스텝의 출력 패널에서 전역 피팅된 평면 옵션이 체크되어 있는지 확인하면 됩니다.
-

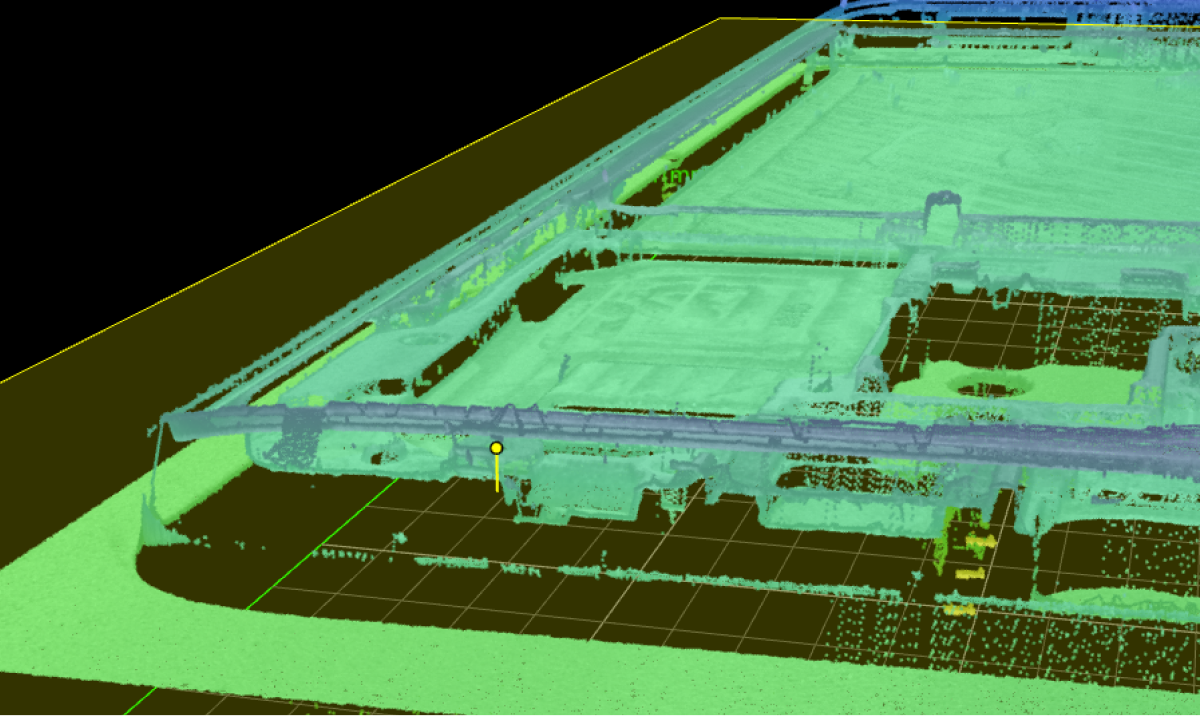

포인트에서 평면까지의 거리 측정 : 특징으로 치수 측정 스텝을 사용하여 포인트에서 평면까지의 거리를 측정합니다. 스텝 출력 패널에서 거리 옵션을 선택합니다. 스텝을 실행하면 위치 지정 홀 상단 중심점에서 배터리 슬롯 표면까지의 거리가 출력됩니다.
이로써 위치 지정 홀의 고정밀 높이 측정이 완료되었습니다.
다음에는 각 측정 항목에 허용 범위를 설정하고 측정 결과를 얻을 수 있습니다.
