검사 시작
데이터 처리 후 데이터 범위가 좁혀졌습니다. 다음으로 이 데이터를 사용하여 표면 함몰 결함을 검사할 수 있습니다.
검사 프로세스

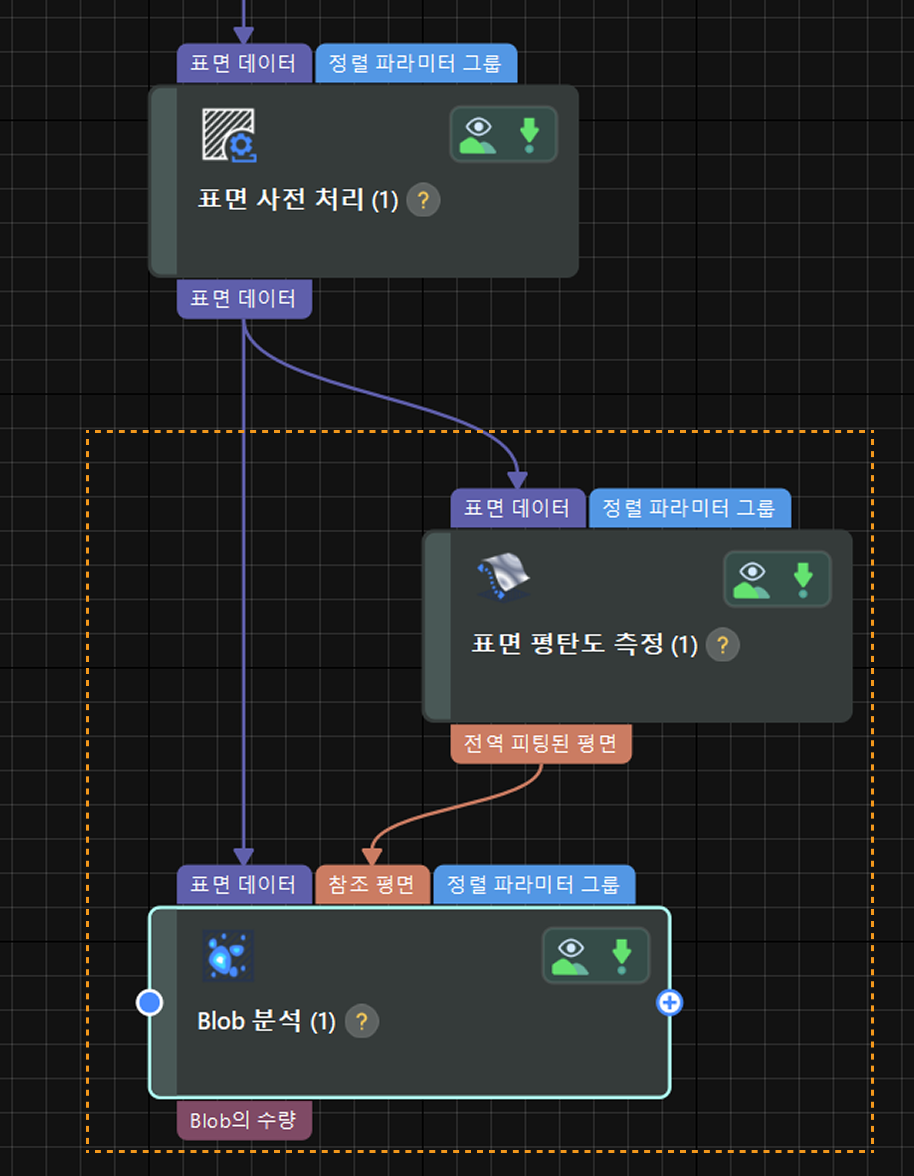

브레이크 패드 표면의 함몰을 검사하기 위해 먼저 기준 평면 피팅을 수행하고 이를 바탕으로 정밀하게 결함을 검출할 수 있습니다.
기준 평면 피팅
브레이크 패드 표면의 함몰 영역에 위치한 데이터 포인트는 대체로 주변의 평탄한 영역보다 낮은 Z 값을 가집니다. 이러한 특성을 활용하면 표면 평탄도 측정 스텝을 사용하여 추출된 표면 데이터를 위해 기준 평면을 피팅하고 기준 평면보다 뚜렷하게 낮은 포인트를 검출할 수 있습니다.

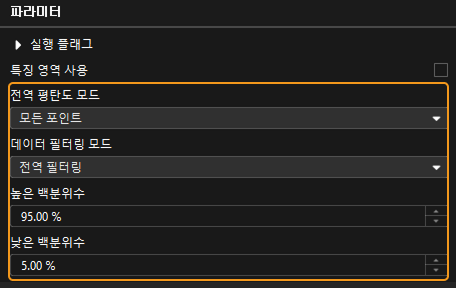

스텝 파라미터의 설정은 다음 그림과 같습니다.
| 자세한 설정 방법은 파라미터 설명 섹션을 참고하세요. |

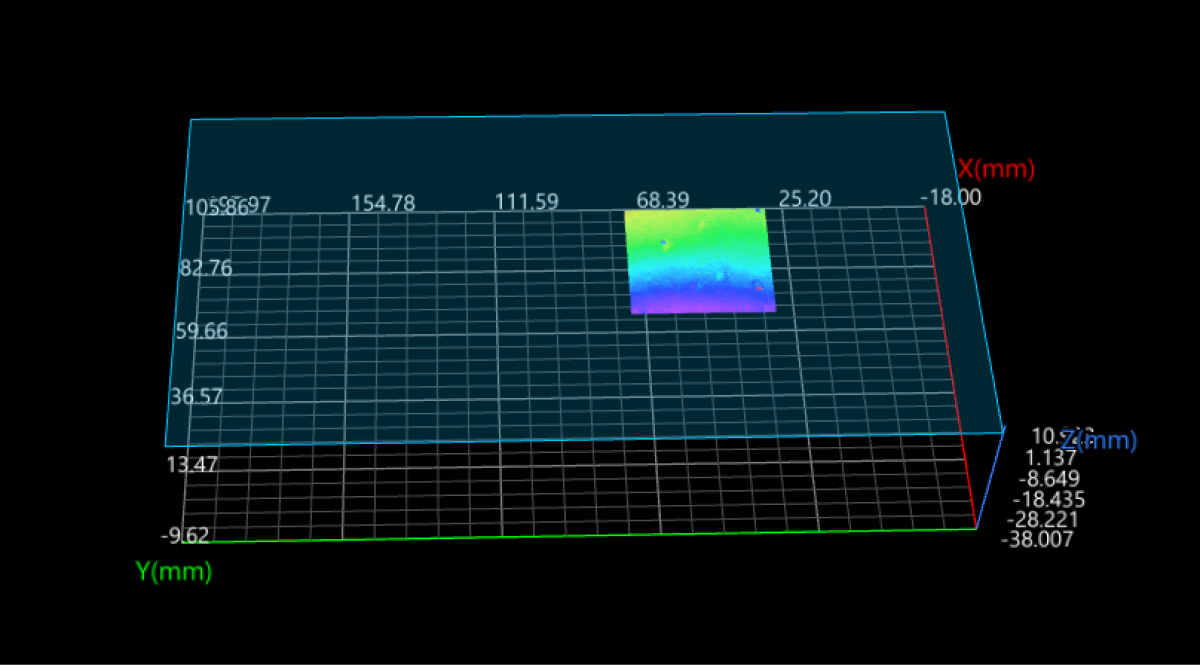

스텝이 실행되면 피팅된 기준 평면이 출력됩니다.
결함 검출
기준 평면을 피팅한 후 Blob 분석 스텝을 사용하여 함몰을 검사할 수 있습니다.
이 스텝의 파라미터 설정 프로세스는 다음과 같습니다.
-
"기준 유형"의 드롭다운 리스트에서 참조 평면 옵션을 선택합니다. 이제 해당 스텝은 피팅된 기준 평면을 입력하기 위한 기준 평면 입력 포트를 추가합니다.
-
"임계값 설정"에서 높이 임계값을 -0.100로 설정하고 임계값 필터를 이하로 설정합니다. 이 설정은 기준 평면보다 현저히 낮은 데이터 포인트를 신속하게 검사하는 데 도움이 됩니다.
-
면적 필터 설정에서 최대 면적 역치 및 최소 면적을 설정하여 함몰 부위에 대해 허용 가능한 면적 범위를 정의할 수 있습니다. 사례 프로젝트에서 이 두 값을 각각 50.0000과 0.5000로 설정합니다.
-
Blob 검색 모드를 외부 Blob으로 설정합니다. 해당 설정을 통해 중첩된 함몰을 제외하고, 최외곽의 함몰만을 검사할 수 있습니다.
-
출력 패널에서 실제 요구 사항에 따라 측정할 항목을 선택하십시오. 사례 프로젝트에서 Blob의 수량을 선택합니다.
| 자세한 설정 방법은 파라미터 설명 섹션을 참고하세요. |
이 스텝을 실행하면 파라미터 설정에 따라 측정 결과가 출력됩니다. 데이터 시각화 영역 하단의 결과 출력 패널에서 스텝 실행 결과를 실시간으로 확인할 수 있습니다.
다음에는 측정 항목에 허용 범위를 설정하고 측정 결과를 얻을 수 있습니다.
